WorksheetsLATIHAN SOAL MOTOR XII TITL
Total questions: 30
Worksheet time: 30mins
Name
Class
Date
1.
Dari gambar dibawah ini, maka 10.00 akan bekerja jika ….. ( gambar soal no 1 )
a)
00 ditekan
b)
NO ditekan
c)
TIM000 ditekan
d)
NC ditekan
e)
set value pada timer sudah nol
2.
Dari gambar dibawah ini, setting timer adalah…….. ( gambar soal no 2 )
a)
0.1 scan
b)
500 scan
c)
5 scan
d)
5 detik
e)
50 detik
3.
Dari ladder di bawah ini, dapat diambil kesimpulan bahwa ……( gambar soal no 3 )
a)
L1 dan L2 menyala bergantian dengan setting waktu 100 detik
b)
L1 dan L2 menyala berurutan dengan setting waktu 100 detik
c)
L1 dan L2 tidak bisa menyala
d)
L1 dan L2 menyala berurutan dengan setting waktu 10 detik
e)
L1 dan L2 menyala bergantian dengan setting waktu 10 detik
4.
Pada gambar dibawah ini pada CPU Type, ada E20 menunjukkan……
a)
Jumlah I/O
b)
Type PLC
c)
Jumlah Input
d)
Jumlah Output
e)
Jumlah memory
5.
Dari gambar dibawah ini, pada Device Type menunjukkan …..
a)
Type PLC
b)
Jumlah Input
c)
Jumlah Output
d)
Jumlah I/O
e)
Jumlah memory
6.
Dari gambar di bawah ini, jika 0.01 ditekan sebanyak 5 kali maka yang terjadi adalah…..
a)
L1 Menyala L2 Menyala
b)
L1 Menyala L2 Mati
c)
L1 Mati L2 Menyala
d)
L1 Mati L2 mati
e)
L1 dan L2 tidak bisa menyala
7.
Dari gambar di bawah ini, jika NO C001 diganti dengan NC, maka pada saat 0.01 ditekan 5 kali adalah….
a)
L1 Menyala L2 Menyala
b)
L1 Menyala L2 Mati
c)
L1 Mati L2 Menyala
d)
L1 Mati L2 mati
e)
L1 dan L2 tidak bisa mati
8.
Dari gambar di bawah ini, fungsi 0.02 adalah …….
a)
Memulai program
b)
Menyalakan Counter 1
c)
Mereset Counter 1
d)
Mematikan Counter 1
e)
Menyalakan L2
9.
Fungsi counter pada fasilitas PLC berfungsi untuk ....
a)
menghitung naik
b)
mengukur waktu
c)
mengakhiri program
d)
menyimpan program
e)
menghitung turun
10.
Dari gambar diatas, pernyataan yang tepat adalah …..
a)
Nomor Counter adalah 5
b)
Nomor Counter adalah 001
c)
Nilai yang diset Counter adalah 1 detik
d)
Waktu yang diset Counter adalah 5 detik
e)
Nomor Counter adalah #
11.
Dari gambar diatas, pernyataan yang tepat adalah …..
a)
Timer 1 di setting dalam 10 detik
b)
Timer 1 di setting dalam 100 detik
c)
Timer 1 di setting dalam 10 scan
d)
Timer 2 disetting dalam 200 detik
e)
Timer 2 disetting dalam 20 scan
12.
Dari gambar diatas, pernyataan yang tepat adalah …..
a)
Timer 2 di setting dalam 20 detik
b)
Timer 2 di setting dalam 200 detik
c)
Timer 2 di setting dalam 20 scan
d)
Timer 1 disetting dalam 100 detik
e)
Timer 1 disetting dalam 10 scan
13.
Pada simbol timer dibawah ini, N menunjukkan…..
a)
Waktu timer
b)
Nomor timer
c)
Setting waktu timer
d)
Nama Timer
e)
Normally timer
14.
Dari diagram ladder dibawah, apa yang terjadi jika 10,00 bekerja?
a)
10,01 tidak akan bekerja walaupun 0,02 telah ditekan
b)
10,01 akan bekerja, saat 0,02 ditekan
c)
10,01 akan bekerja walaupun 0,02 tidak ditekan
d)
10,00 dan 10,01 akan bekerja berurutan
e)
10,00 dan 10,01 akan bekerja bersamaan
15.
Dari diagram ladder dibawah, pernyataan yang salah adalah ?
a)
10,01 tidak akan bekerja walaupun 0,02 telah ditekan
b)
10,01 akan bekerja, saat 0,02 ditekan dan saat 10,00 mati
c)
10,00 akan bekerja saat 0,01 ditekan, namun 10,01 mati
d)
10,00 dan 10,01 akan bekerja bergantian
e)
10,00 dan 10,01 akan bekerja bersamaan
16.
Proses memindah program dari komputer ke PLC disebut …..
a)
Download
b)
Upload
c)
Upgrade
d)
Reload
e)
Simulation
17.
Proses memindah program dari PLC ke komputer disebut …..
a)
Download
b)
Upload
c)
Upgrade
d)
Reload
e)
Simulation
18.
Prosedur transfer program dari komputer ke PLC adalah…..
a)
PLC – Work Online – PLC – Transfer to PLC
b)
PLC – transfer to PLC
c)
Program – Transfer to PLC
d)
Edit – PLC – Transfer to PLC
e)
Program Work Online – PLC – Transfer to PLC
19.
Pada saat transfer program ke PLC, apakah sumber daya ke PLC harus ada ?
a)
Jangan sekali – kali menghubungkan ke sumber daya
b)
Harus ada sumber daya ke PLC
c)
Bisa pakai sumber daya dan bisa tidak memakai sumber daya
d)
Tidak boleh ada sumber daya ke PLC
e)
kadang – kadang membutuhkan sumber daya
20.
Pada saat transfer program ke PLC, ternyata type dari PLC tidak sama dengan type pada program, maka langkah untuk mengubah type PLC adalah …..
a)
Program – online edit
b)
PLC – change model
c)
Program – change model
d)
Simulation – online edit
e)
PLC – online edit
21.
Jika pada saat penghitungan, tiba - tiba sumber mati, setelah menyala akan melanjutkan penghitungan lagi, merupakan prinsip dari....
a)
Timer
b)
Counter
c)
Setting
d)
Conveyor
e)
PLC
22.
Kepanjangan dari PLC adalah ......
a)
Prosesor Logica Controller
b)
Program Logika Compact
c)
Proses Logica Compact
d)
Programmable Logika Contac
e)
Programmable Logic Controller
23.
Suatu peralatan atau sekelompok peralatan yang digunakan untuk mengatur fungsi kerja suatu mesin dan memetakan tingkah laku mesin tersebut sesuai dengan yang dikehendaki disebut sebagai ....
a)
Perangkat keras
b)
Perangkat lunak
c)
Sistem Kendali
d)
Peralatan Output
e)
Peralatan input
24.
Komponen dasar PLC terdiri dari ..,,
a)
Modul Input
b)
Modul output
c)
CPU
d)
Perangkat pemrograman
e)
Modul input, modul output, CPU, perangkat pemrograman
25.
Merubah sinyal yang datang dari sensor / tranduser menjadi sinyal yang dapat diproses oleh PLC, adalah fungsi dari ....
a)
Modul output
b)
Modul input
c)
Perangkat pemrograman
d)
Software
e)
CPU
26.
Mengubah sinyal keluaran PLC menjadi sinyal yang dapat dimengerti oleh actuator adalah fungsi dari....
a)
Modul output
b)
Perangkat pemrograman
c)
Software
d)
Modul Input
e)
CPU
27.
2 Tipe PLC berdasarkan bagaimana PLC dihubungkan dengan modul input/ output adalah....
a)
Compact PLC dan Modular PLC
b)
Modular PLC dan lnput PLC
c)
Modular PLC dan OutPut PLC
d)
Compact PLC dan OutPut PLC
e)
lnput PLC dan Output PLC
28.

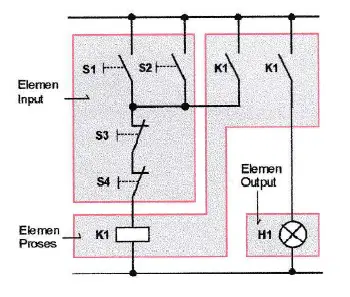

Gambar diatas merupakan gambar pengendali dengan pengawatan, apabila rangkaian diatas diganti menjadi pengendali dengan PLC, maka bagian yang digantikan adalah…..
a)
Elemen input
b)
Elemen proses
c)
Elemen input & output
d)
Elemen input & proses
e)
Elemen output
29.
Yang bukan merupakan contoh aplikasi penggunaan PLC adalah.....
a)
Traffic Light
b)
Lift
c)
Pengendali dengan pengawatan manual.
d)
Pintu garasi otomatis
e)
Conveyor
30.
Yang bukan merupakan software untuk membuat program ladder pada PLC adalah....
a)
CX- Programmer
b)
Syswin
c)
LSS
d)
SSS
e)
Ms.Offrce
