WorksheetsTEMA 2. Uniones Atornilladas
Total questions: 29
Worksheet time: 15mins
¿Cuál es una ventaja de las uniones atornilladas en piezas mecánicas?
No permiten reutilización segura
Necesitan soldadura permanente
Montaje y desmontaje sencillos
Solo admiten mismo tamaño fijo
Al apretar una rosca a derechas, ¿en qué sentido se gira?
Sentido contrario del reloj
Hacia adelante sin girar
Indiferente al sentido
Sentido de las agujas del reloj
¿Qué puede ocurrir como desventaja cuando hay vibraciones en una unión atornillada?
Se aflojan las uniones
Se sueldan espontáneamente
Aumenta la fricción infinita
Desaparece la rosca por magia
Una rosca es una hélice hecha de forma continua y uniforme alrededor de un cilindro. ¿Cómo se llama si el cilindro es interior?
Tornillo
Pasador
Tuerca
Arandela
Para evitar daño por cizalladura al aflojarse, ¿qué podemos hacer con unión atornillada?
Girar siempre a izquierdas
Usar tornillos sin rosca
Evitar toda lubricación siempre
Aplicar par de apriete correcto
¿Qué mide el diámetro exterior (D) en un tornillo?
La profundidad de los valles de la rosca
El ancho de la cabeza del tornillo
El largo total del tornillo
El diámetro máximo del tornillo medido desde las crestas de la rosca
El paso de la rosca (P) es…
La cantidad de hilos por milímetro
El diámetro menor de la tuerca
La distancia entre dos crestas consecutivas
El ángulo entre flancos del filete
En una tuerca, ¿dónde se mide el diámetro interior (d)?
En el borde exterior liso
En la arista de la cabeza
Entre los valles de la rosca
Entre las crestas de la rosca
El ángulo de los filetes (α) en las roscas métricas ISO es generalmente…
60º con forma triangular con las crestas truncadas y valles redondeados
55º con forma triangular redondeada
60º con forma triangular redondeada
90º con flancos rectos
Si en la ferretería pido unos tornillos DIN933 M10 me darán…
Tornillos de cabeza hexagonal ISO de paso normal de 10 mm
Tornillos de cabeza hexagonal Withworth de diámetro 10"
Tornillos de cabeza hexagonal ISO de diámetro exterior 10 mm y paso normal
Tornillos de cabeza hexagonal roscachapa de diametro exterior 10
En el sistema Withworth, el ángulo de los filetes (α) habitual es…
30 grados con flancos verticales
55 grados con crestas y valles afilados
60 grados con crestas y valles afilados
55 grados con valles y crestas redondeados
¿Cómo se expresa el paso en las roscas Withworth?
Con número M y paso fino
Se cuentan los hilos/filetes que caben en una pulgada y se expresan junto a la letra G
Se mide el espacio que hay entre dos hilos/filetes
Se mide el espacio que hay entre 11 hilos/filetes y se divide entre 10
¿Qué caracteriza a un tornillo rosca chapa cuando se utiliza en una chapa?
Requiere dos tuercas y arandela plana
Tiene paso mayor y se enrosca en la propia chapa
Se pega con adhesivo sobre la superficie
Usa tuerca y paso fino para la unión
Si quiero colocar un tornillo roscachapa en una chapa o un perfil nuevo, ¿qué paso previo se realiza en el material?
Hacer un agujero del diámetro exterior
Aplicar soldadura blanda en la pieza
Hacer un agujero del diámetro interior
Rebajar la chapa con lima y sierra
Los tornillos autoperrforantes, similares a los rosca chapa, se distinguen porque…
Tienen rosca métrica ISO siempre fina
Usan tuerca para fijarse a la chapa
Su punta hace su propio orificio al atornillar
No pueden entrar en materiales delgados
Las roscas gas (BSP) se emplean principalmente en…
Cierres de envases de plástico
Tuberías de hidráulica y de gas
Uniones de carpintería en madera
Anclajes de hormigón estructural
En una rosca gas BSP, la designación G 1/2” se refiere a…
El paso de la rosca en pulgadas
La longitud total del accesorio
El diámetro exterior exacto del hilo
El diámetro de la canalización interior
En un tornillo, ¿Cómo se llama la zona lisa que hay entre la cabeza y la rosca?
Paso o avance del hilo
Lisadura del tornillo
Cuello o espiga del tornillo
Cara lisa del tornillo
¿Cuál de estas cabezas de tornillo se puede usar simplemente con una carraca y con un vaso?
Cabeza Allen con hueco interior hexagonal
Cabeza Torx con hueco en forma de estrella
Cabeza Hexagonal con llaves exteriores planas
Cabeza Philips con ranuras en cruz centrada
Al dejar de aplicar fuerza sobre un tornillo, este vuelve a su forma original, siempre y cuando no se supere cierta fuerza al estirarlo. ¿Cómo se llama ese límite?
Módulo térmico del material
Resistencia última a tracción
Límite elástico del tornillo
Carga de rotura inmediata
La resistencia a la tracción de un tornillo es...
la fuerza máxima antes de romperse
Velocidad de giro al apretarlo
Capacidad de resistir la oxidación
Medida del diámetro de la cabeza
¿Qué sucede cuando mezclo en una unión diferentes metales y además hay presencia de humedad?
Nos exponemos a la corrosión galvánica
Nada, simplemente tienes que poner el par correcto.
Nos exponemos a una rotura del material por fatiga
Mezclar metales es una solución muy cara
Para apretar un tornillo con la fuerza indicada por el fabricante, la herramienta adecuada es:
Destornillador eléctrico rápido
Martillo de goma pequeño
Llave dinamométrica calibrada
Una carraca y la fuerza de Berrabhane
Si aplicas menos par del necesario al montar un tornillo en una pieza, lo más probable es que:
Aparezca corrosión inmediata
La unión quede suelta y falle
El tornillo se parta al instante
La rosca cambie de paso

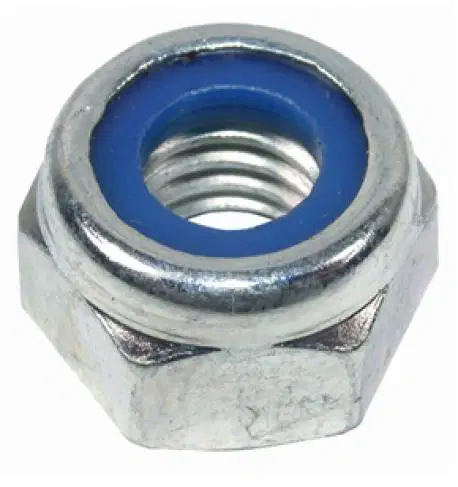

Como se llama esta tuerca
Tuerca hexagonal básica con asiento plano
Tuerca autoblocante
Tuerca ciega cerrada por un lado
Tuerca almenada con ranuras superiores

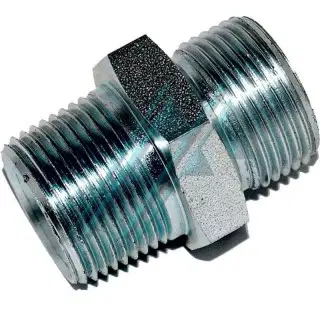

¿Cómo se llama esto y para qué sirve?
Es una tuerca remachable y sirve para hacer uniones firmes en chapas finas
Es un adaptador para roscas ISO y BSP. Sirve para pasar de una rosca ISO a una BSP
Es un tornillo especial para automoción. Sirve para uniones de piezas.
Es una capsula para reparar roscas de tornillos

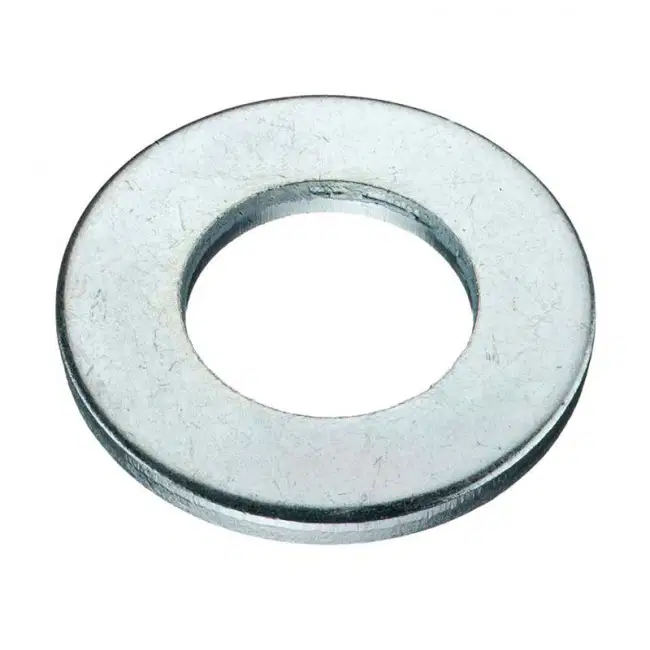

¿Cuál es la función principal de la arandela plana colocada entre tornillo y pieza?
Decoración del conjunto atornillado
Repartir presión y proteger la pieza
Cerrar la punta del tornillo vista
Hacer de muelle para tensar la unión
Tienes una unión que tiende a aflojarse. ¿Qué arandela ayuda a mantener la unión tensa porque actúa como un muelle al apretarla?
Arandela Belleville con forma cónica
Arandela improvisada de cartón plano
Arandela plana lisa de disco
Arandela elástica dentada con dientes

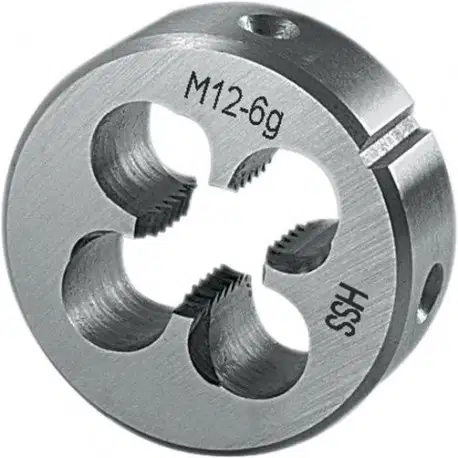

¿Cómo se llama y para qué sirve?
Terraja y sirve para repasar roscas de tornillos
Terrajo y sirve para conseguir dinero
Es una tuerca Sfater sirve para uniones complejas
Es una terraja y sirve para hacer roscas de tuercas
