DPB XII Ganjil TA 2025

Total questions: 30

Worksheet time: 2hrs 30mins

Name
Class
Date
1.

Fungsi layer dalam menggambar interior dan eksterior dengan perangkat lunak atau software AutoCAD adalah ...

a)

Mengatur jenis dimensi yang dipakai

b)

Pengelompokan obyek gambar

c)

Pengelompokan huruf, dimensi dan garis

d)

Mengatur jenis-jenis garis

e)

Mengatur ketinggian huruf

2.

Untuk mengatur ketebalan garis dan warna garis yang berada dalam layer gambar pada CAD digunakan perintah ...

a)

Line type dan print area

b)

Line dan Rectangle

c)

Line weight dan line color

d)

Line style dan line type

e)

Line color and print area

3.

Untuk mengatur jenis bentuk garis yang berada dalam layer gambar seperti tipe garis putus-putus, garis putus titik dan lainnya digunakan perintah...

a)

d. Line style

b)

b. Line type

c)

a. Line

d)

c. Line color

e)

e. Line weight

4.

Untuk membuat ukuran garis dimensi dengan tipe garis lurus horizontal atau vertikal pada denah interior digunakan perintah...

a)

Dim continue

b)

Dim linear (DLI)

c)

Dim Angular (DAN)

d)

Baseline

e)

Diameter (DIA)

5.

Langkah untuk menyimpan file gambar denah interior dalam AutoCAD adalah...

a)

e. File – open – pilih file – enter

b)

d. File – save – pilih folder – pilih file – enter

c)

a. File – save – pilih folder untuk menyimpan file – tulis nama file – enter

d)

b. File – open – pilih folder – pilih file – enter

e)

c. File – new – pilih folder – pilih file – enter

6.

Simbol material ini adalah simbol dari...

a)

c. Batu kali

b)

d. Kaca

c)

e. Tanah

d)

b. Pondasi

e)

a. Kayu

7.

Untuk membuat garis potongan pada denah diperlukan garis yang memotong denah tersebut secara memanjang ataupun membujur. Tipe garis yang digunakan adalah ...

a)

Panjang tulangan

b)

Garis tebal menerus

c)

Garis putus-putus tipis

d)

Berat tulangan dalam satuan

e)

Garis – titik- garis, tebal

8.

Saat merancang sebuah bangunan dengan sadar biasanya arsitek melakukan penambahan ornamen yang sangat diperlukan dalam interior rumah. Arti kata interior adalah...

a)

Komposisi ruangan

b)

Di dalam ruangan

c)

Elemen ruangan

d)

Di luar ruangan

e)

Harmonisasi ruangan

9.

Fungsi dari icon mirror dalam menggambar dengan perangkat lunak adalah untuk...

a)

Menggandakan obyek

b)

Mencerminkan obyek

c)

Menghapus obyek

d)

Memindahkan obyek

e)

Mengcopy obyek

10.

Toolbar yang berfungsi untuk menduplikat obyek dengan ukuran tertentu adalah ....

a)

c. Line

b)

d. Scale

c)

b. Rotate

d)

e. Offset

e)

a. Move

11.

Toolbar yang berfungsi untuk memindahkan obyek adalah...

a)

a. Move

b)

d. Scale

c)

b. Rotate

d)

e. Offset

e)

c. Line

12.

Simbol gambar interior ini menunjukan...

a)

Meja

b)

Double bed

c)

Sofa

d)

Single bed

e)

Sink

13.

Mencerminkan dalam CAD dapat dilakukan dengan perintah mirror, menyalin gambar dapat dilakukan dengan perintah copy dan memperpanjang garis dengan perintah extend. Perintah tersebut dapat kita tuliskan secara singkat yaitu ...   …

a)

SC, MI dan EXT

b)

MIR, CO dan E

c)

MI, SC dan EXTEND

d)

MI, CO dan SCA

e)

MI, CO dan EXT

14.

Berikut ini perintah pada AutoCAD yang tidak biasa digunakan untuk membuat dinding adalah ...

a)

Polyline

b)

Circle

c)

Rectangle

d)

Multiline

e)

Line

15.

Setelah selesai menggambarkan denah pada AutoCAD, maka perlu dibuat keterangan pada nama-nama ruangnya. Untuk mempersiapkan macam-macam jenis teks dilakukan melalui cara   ...

a)

Mengetik T dan enter

b)

Mengetik C dan enter

c)

Mengetik B dan enter

d)

Mengetik H pada perintah kemudian enter.

e)

Mengetik T, enter, dan kemudian H

16.

Menggambar interior sering digunakan kertas gambar. Ukuran kertas gambar A4 adalah...

a)

300 x 424 mm

b)

320 x 426 mm

c)

297 x 210 mm

d)

298 x 422 mm

e)

290 x 415 mm

17.

Fitur tombol-tombol khusus pada aplikasi AutoCad juga ada pada tombol F7, F8 dan F9. Fungsi F8 atau yang sering disebut Ortho sendiri adalah untuk ...

a)

Mengaktifkan sudut istimewa

b)

Mengaktifkan fitur penggambaran

c)

Pembuatan garis tegak lurus

d)

Menjadikan drawing area bergaris

e)

Membatalkan perintah

18.

Layout ini menunjukan ruang dalam sebuah denah. Ruang tersebut adalah ...

a)

Dapur

b)

Kamar tidur

c)

Toilet

d)

Garasi

e)

Ruang tamu

19.

Berdasarkan layout di atas terdapat furniture yang melengkapinya. Furniture atau peralatan tersebut adalah ...

a)

Sink

b)

Kitchen set

c)

Kloset duduk

d)

Bath up

e)

Kasur

20.

Perhatikan detail pondasi berikut ini. Tanda panah A, B, C dan D menunjukkan ...

a)

Sloof, pasangan batu kosong, kolom dan pasir urug

b)

Kolom, pasangan batu kosong, pasangan dinding bata dan pasir urug

c)

Kaso, pasangan batu kosong, kolom dan pasir urug

d)

Pasangan batu kosong, tanah urug, sloof dan pasir urug

e)

Tanah urug, pasangan batu kali, pasangan batu kosong dan pasir urug

21.

Dalam AutoCAD 2D sistem koordinatnya ada...

a)

d. 5

b)

a. 2

c)

b. 3

d)

e. 6

e)

c. 4

22.

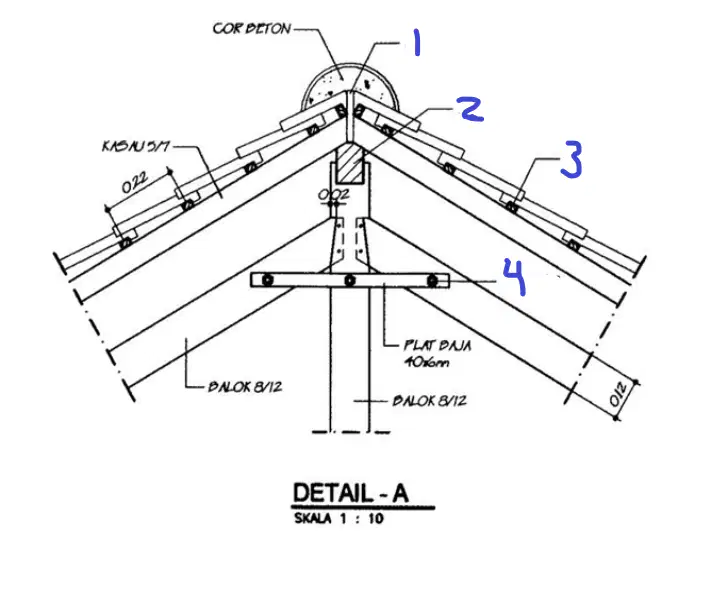

Pada gambar detail kuda-kuda atap berikut ini. Gambar yang terdapat pada angka 1 dan 2 adalah ....

a)

Papan bubungan dan kaso

b)

Papan bubungan dan reng

c)

Plat besi begel dan reng

d)

Plat besi begel dan kaso

e)

Papan bubungan dan balok bubungan

23.

Gambar pada angka 3 menunjukkan ....

a)

Reng 2/3

b)

Balok bubungan 8/12

c)

Balok utama 8/12

d)

Kaso 5/7

e)

Balok tarik 8/12

24.

Pada gambar keterangan huruf X dan Y menunjukkan ....

a)

Kaso dan balok jepit

b)

Ring balok dan balok tembok

c)

Balok tembok dan gording

d)

Kaso dan reng

e)

Balok tarik dan kaki kuda-kuda

25.

Dibawah ini fungsi dimensi angular (DAN + enter) yang benar adalah :

a)

Pemberian ukuran pada sebuah gambar baik secara dan vertical maupun horizontal.

b)

Pemberian ukuran pada sebuah gambar berdasarkan posisi garis dari garis gambar miring.

c)

Pemberian ukuran pada sebuah gambar yang bersudut.

d)

Pemberian ukuran pada sebuah gambar mengacu pada garis gambar melengkung.

e)

Perintah untuk pemberian ukuran pada garis yang berbentuk lingkaran.

26.

Untuk mempermudah pelaksana kerja di lapangan membaca gambar, maka perlu detail ukuran yang tepat dituangkan dalam gambar tersebut. Misalkan saat mencari keterangan tinggi bangunan agar bangunan dapat dibuat tepat dan sesuai. Keterangan tinggi bangunan tersebut akan nampak pada gambar ...

a)

Denah

b)

Potongan

c)

Tampak

d)

Detail Struktur

e)

Konstruksi

27.

Untuk membuat garis konstruksi/garis panjang tanpa batas pada aplikasi gambar Autocad, dapat menggunakan shortcut atau perintah berupa ...

a)

XL

b)

ML

c)

PL

d)

REC

e)

L

28.

Perhatikan gambar berikut ini. Fakta yang terdapat pada gambar yang tidak tepat adalah ...

a)

Terdapat pembesian dengan besi berdiameter 10 mm dengan jarak 300 cm

b)

Kolom berukuran 45 cm x 45 cm

c)

Terdapat pembesian dengan penulangan 2 besi berukuran diameter 19 mm

d)

Besi sengkang adalah berdiameter 10 m dengan jarak 3 m

e)

Besi lainnya memiliki diameter 19 mm berjumlah 4 besi

29.

Saat membangun rumah maka pada dinding bangunan biasanya dibuat pasangan dinding dengan adukan trasram. Trasram tersebut sendiri adalah bagian bangunan yang memiliki ciri khas berupa ...

a)

Sama dengan rolag

b)

Pasangan batu bata yang tingginya melebihi 4 m

c)

Pasangan batu bata yang kedap air

d)

Pasangan pondasi batu bata

e)

Pasangan batu bata diatas kusen

30.

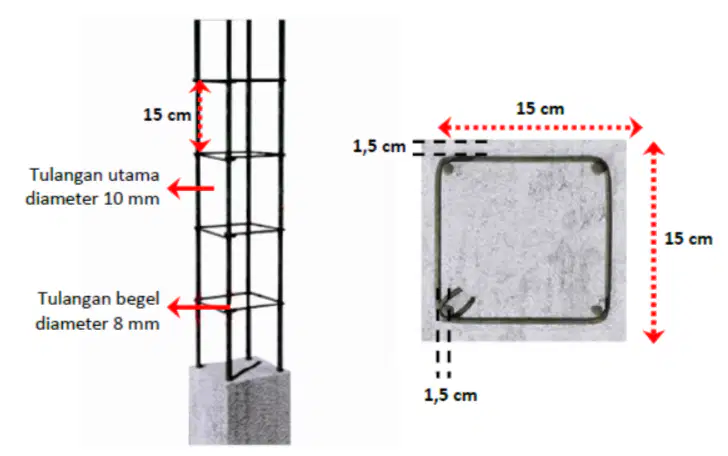

Menuliskan pembesian untuk gambar berikut yang tepat adalah ....

a)

Pembesian utama 4 Ø 10 dan Begel D8-150

b)

Pembesian utama 4 Ø 100 dan Begel D8-1500

c)

Pembesian utama 10 Ø 4 dan Begel D80-1500

d)

Pembesian utama Ø 4 - 10 dan Begel D8-150

e)

Pembesian utama Ø 10 - 4 dan Begel D150 - 80
