WorksheetsAula 12 - CO - dia 02 12 2025
Total questions: 52
Worksheet time: 26mins
Por que um orçamento e cronograma bem definidos são importantes para projetos de redes elétricas eficientes?
Porque permitem melhor controle dos recursos e prazos, garantindo eficiência.
Porque aumentam os custos do projeto.
Porque dispensam a necessidade de planejamento.
Porque dificultam a execução do projeto.
O que envolve a etapa de Projeto no ciclo de vida da rede?
Monitoramento e otimização
Concepção, dimensionamento e cálculo de perdas
Aquisição e testes da rede
Desmontagem e descarte sustentável
Preencha a lacuna: A etapa de ________ no ciclo de vida da rede envolve aquisição, instalação e testes da rede.
Implementação
Planejamento
Monitoramento
Desativação
Qual é o objetivo da etapa de Operação no ciclo de vida da rede?
Monitoramento, manutenção e otimização.
Planejamento de expansão da rede.
Implementação de novos dispositivos.
Desenvolvimento de políticas de segurança.

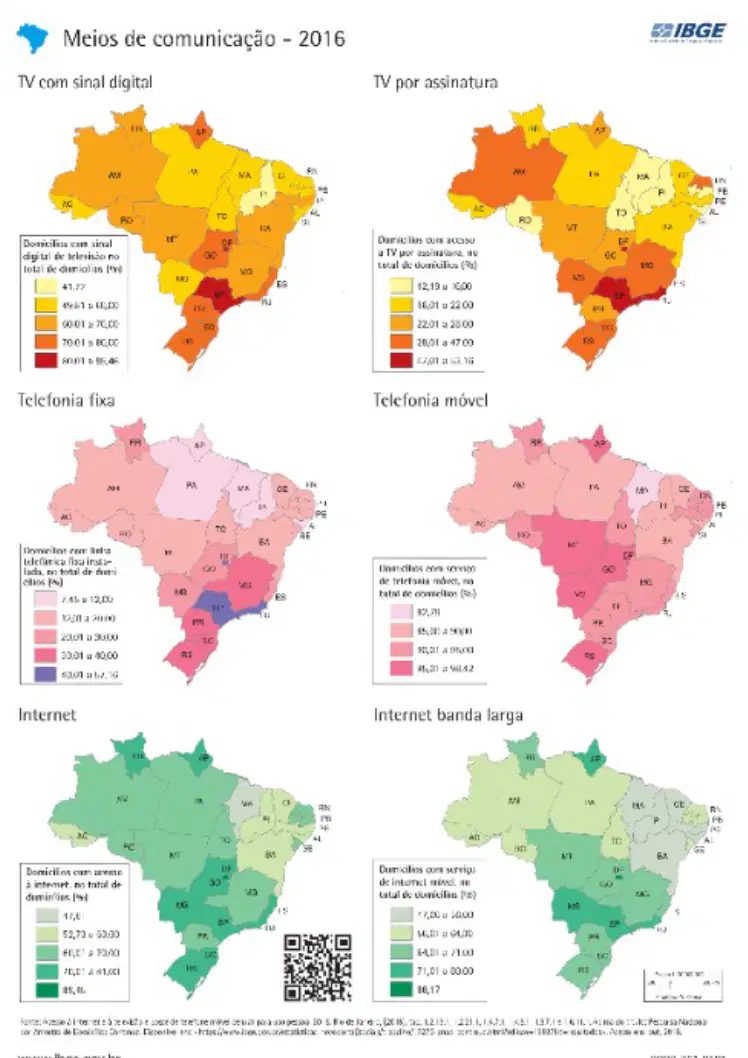

O que o mapa de 'Internet banda larga' apresentado na imagem representa?
A distribuição do acesso à internet banda larga em diferentes regiões.
A quantidade de usuários de redes sociais em cada estado.
A cobertura de telefonia móvel no país.
O número de computadores vendidos por região.
O que é o dimensionamento da rede do cliente segundo o texto apresentado?
Processo de definir o consumo de energia
Processo técnico de definir as especificações ideais dos componentes elétricos
Processo de instalar equipamentos elétricos
Processo de medir a eficiência energética
Qual é o objetivo do dimensionamento da rede do cliente conforme o texto?
Atender à demanda energética com segurança e eficiência
Reduzir o custo da instalação
Aumentar o consumo de energia
Facilitar a manutenção dos componentes
De acordo com o texto, por que a análise detalhada da demanda de energia é importante para o sistema?
Evita sobrecargas e subutilização, otimizando o sistema.
Permite aumentar o consumo sem limites.
Garante que o sistema funcione apenas durante o dia.
Elimina a necessidade de manutenção preventiva.
O que é o Fator de Carga (FC)? Complete: O Fator de Carga (FC) é a razão entre o consumo médio e o consumo ______ em um período.
máximo
mínimo
instantâneo
total
O que indica um Fator de Carga (FC) baixo?
Indica uso ineficiente da infraestrutura elétrica.
Indica que a energia está sendo utilizada de forma eficiente.
Indica que o consumo de energia é constante durante o dia.
Indica que a demanda máxima nunca é atingida.
O que é o Fator de Demanda (FD)? Complete: O Fator de Demanda (FD) é a razão entre a demanda máxima e a demanda ______ instalada.
total
parcial
mínima
instantânea
Sobre o Fator de Demanda (FD), assinale a alternativa correta:
Um FD abaixo de 1 indica que todos os equipamentos operam simultaneamente na potência máxima.
Um FD abaixo de 1 indica que nem todos os equipamentos operam simultaneamente na potência máxima.
Um FD abaixo de 1 indica superdimensionamento de transformadores.
Um FD abaixo de 1 indica que clientes industriais têm FD mais baixo.
Queda de tensão afeta equipamentos.
Verdadeiro
Falso
Quais são os limites regulatórios para queda de tensão?
3% (terminais), 5% (geral)
5% (terminais), 3% (geral)
10% (terminais), 15% (geral)
Não há limites regulatórios
De acordo com o texto 'Cobre vs. Alumínio', qual das opções abaixo representa uma vantagem do cobre em relação ao alumínio?
Menor condutividade
Maior resistência mecânica
Menor custo
Menor peso
Segundo o texto 'Cobre vs. Alumínio', o que é ampacidade e por que ela é importante?
Ampacidade é a capacidade de corrente do condutor, importante para evitar superaquecimento conforme definido pela ABNT NBR 5410.
Ampacidade é a resistência elétrica do condutor, importante para aumentar a eficiência energética.
Ampacidade é a capacidade de isolamento do condutor, importante para evitar choques elétricos.
Ampacidade é a durabilidade do condutor, importante para garantir maior vida útil do sistema elétrico.
No texto 'Critérios de Dimensionamento', o que pode causar perdas e mau funcionamento em uma instalação elétrica?
Dimensionamento inadequado
Uso de cobre
Baixo custo
Alta ampacidade
De acordo com o texto 'Critérios de Dimensionamento', cite dois fatores que devem ser equilibrados para otimizar a seleção de condutores elétricos.
Ampacidade, queda de tensão e custo.
Resistência elétrica e cor do condutor.
Material do isolamento e frequência da rede.
Comprimento do cabo e tipo de instalação.
Dispositivos como disjuntores e fusíveis são cruciais para a segurança de instalações e usuários. Qual é a função principal desses dispositivos em sistemas elétricos?
Medir a corrente elétrica
Proteger contra sobrecargas e curtos-circuitos
Iluminar o painel de distribuição
Reduzir o consumo de energia
A coordenação da proteção e a seletividade garantem que apenas o trecho defeituoso seja isolado, minimizando interrupções e riscos em sistemas elétricos.
Verdadeiro
Falso
Preencha a lacuna: Dispositivos como _______ e fusíveis são cruciais para a segurança de instalações e usuários.
disjuntores
tomadas
lâmpadas
interruptores
O dimensionamento de transformadores e o projeto de subestações de entrada são cruciais para clientes de média e alta tensão. Por quê?
Porque garantem apenas a segurança
Porque otimizam a distribuição de energia, garantindo eficiência e segurança
Porque aumentam o consumo de energia
Porque reduzem a tensão para níveis perigosos
Avalia-se a potência aparente (_____) e as características da carga para otimizar a distribuição de energia.
kVA
kW
VAr
Ohm
Complete: A otimização do layout minimiza _______ e custos.
perdas
ganhos
riscos
erros
Complete: Distância influencia queda de _______ e bitola.
tensão
corrente
potência
resistência
Complete: Temperatura ambiente afeta _______ do condutor.
capacidade
cor
tamanho
peso
Complete: Umidade e solo impactam _______ de equipamentos.
vida útil
preço
cor
tamanho
Complete: Perdas de energia são a diferença entre a energia injetada no sistema e a __________ consumida.
efetivamente
totalmente
parcialmente
lentamente
Classifique as perdas de energia: As perdas inerentes à física do sistema, como o efeito Joule, são chamadas de:
Perdas técnicas
Perdas não técnicas
Perdas administrativas
Perdas externas
Complete: Perdas não técnicas são resultantes de fatores externos como __________ ou erros administrativos.
fraudes
acidentes naturais
falhas mecânicas
problemas climáticos
desastres ambientais
Explique o que são as perdas por Efeito Joule (I²R) nos condutores e por que ocorrem.
As perdas por Efeito Joule ocorrem nos condutores devido à resistência do material. A passagem de corrente elétrica gera calor, dissipando energia na forma térmica.
As perdas por Efeito Joule ocorrem apenas em materiais isolantes, pois eles não conduzem eletricidade.
As perdas por Efeito Joule são causadas pela ausência de corrente elétrica nos condutores.
As perdas por Efeito Joule ocorrem devido à presença de campos magnéticos, sem relação com a resistência elétrica.
Qual é a fórmula utilizada para calcular a potência dissipada devido ao Efeito Joule?
P = I²R
P = V/I
P = IR
P = V²/I
A passagem de corrente elétrica em um condutor gera calor devido à resistência do material.
Verdadeiro
Falso
Complete: São perdas resistivas nos enrolamentos, diretamente proporcionais ao quadrado da corrente (I²R). Ocorrem devido à resistência ôhmica dos condutores de cobre. Aumentam com a carga do transformador. São minimizadas com o uso de fios de maior bitola e materiais de alta condutividade. Estas são chamadas de perdas no ________.
cobre (Pcu)
ferro (Pfe)
núcleo magnético
isolamento
Complete: Resultam da histerese e das correntes parasitas no núcleo. As perdas por histerese são causadas pela magnetização e desmagnetização do material. As correntes parasitas são induzidas no núcleo. São minimizadas com o uso de aços siliciosos e lâminas finas isoladas. Estas são chamadas de perdas no ________.
ferro (Pfe)
cobre (Pcu)
alumínio (Pal)
níquel (Pni)
Complete: Corrente elevada ______ o efeito Joule (P=I²R).
Aumenta
Diminui
Ignora
Reduz
Complete: Seção do condutor - Condutores finos ______ a resistência.
elevam
diminuem
mantêm
não afetam
Complete: Distância - Perdas ______ com o comprimento da linha.
crescem
diminuem
mantêm-se
desaparecem
Complete: Qualidade do material - Influencia a ______ elétrica.
resistividade
condutividade
capacitância
potência
As perdas resistivas (Joule) em um trecho são calculadas por qual fórmula?
ΔP = R I²
ΔP = V I
ΔP = I / R
ΔP = V² / R
No exemplo apresentado, qual é o valor da resistência total de um cabo de 100m com 0,1 Ω/km?
0,01 Ω
0,1 Ω
1 Ω
0,001 Ω
Considerando um circuito monofásico com um cabo de 100m (0,1 Ω/km) e 10A de corrente, qual é o valor da perda resistiva calculada?
10W
1W
100W
0,1W
Em sistemas trifásicos equilibrados, qual é a fórmula utilizada para calcular a potência de perda?
P = 3 I²R
P = I²R
P = 2 I²R
P = 3 IR
A diferença entre o cálculo de perdas em sistemas trifásicos equilibrados e desequilibrados é:
Em sistemas equilibrados, as perdas podem ser calculadas considerando correntes iguais em todas as fases, enquanto em sistemas desequilibrados é necessário considerar correntes diferentes em cada fase.
Em sistemas equilibrados, as perdas são sempre maiores do que em sistemas desequilibrados.
Em sistemas desequilibrados, as perdas podem ser ignoradas devido à compensação entre fases.
Em sistemas equilibrados, não há perdas elétricas.
Complete: Para garantir a precisão no dimensionamento da rede em sistemas trifásicos desequilibrados, é necessário realizar o cálculo _______ de perdas em cada fase.
individual
global
simultâneo
médio
Um baixo fator de potência eleva a ______ total para a mesma potência ativa.
corrente
tensão
frequência
resistência
Qual é uma consequência de um baixo fator de potência na rede elétrica?
Redução das perdas por Efeito Joule
Exigência de condutores de maior bitola
Diminuição dos custos
Otimização imediata da eficiência energética
A correção do fator de potência geralmente é feita com a inserção de ______ para otimizar a eficiência energética.
bancos de capacitores
transformadores de corrente
disjuntores automáticos
bobinas de reatância
Complete: Uma das estratégias de redução de perdas é utilizar ________ de maior seção transversal.
condutores
isoladores
fusíveis
transformadores
Complete: Uma das estratégias de redução de perdas é a ________ do layout da rede elétrica.
otimização
expansão
simplificação
fragmentação
Complete: Uma das estratégias de redução de perdas é a ________ do fator de potência.
correção
diminuição
eliminação
aumento
Complete: Uma das estratégias de redução de perdas é a ________ preventiva de equipamentos.
manutenção
limpeza
instalação
substituição
