Simbol apakah pada gambar berikut?

Simbol apakah pada gambar berikut?

Dalam menggambar suatu rangkaian instalasi listrik terdapat simbol-simbol yang mewakili setiap komponen instalasi maupun jenisnya. Manakah simbol dari saklar seri?

Dalam menggambar rangkaian elektronika terdapat simbol-simbol yang mewakili setiap komponen. Gambar simbol pada soal adalah simbol dari komponen apa?

Perhatikan gambar meter arus analog. Jarum menunjuk skala 0–25 dengan terminal pengukuran pada 5 A. Berapakah hasil pengukuran ini?

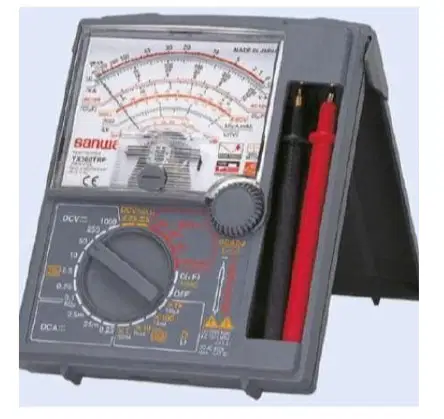

Alat apakah ini?

Manakah pembacaan skala hasil pengukuran ohmmeter dengan skala x1 Ω yang benar?

Dalam menggambar rangkaian instalasi listrik terdapat simbol-simbol yang mewakili setiap komponen maupun jenisnya. Manakah simbol dari stop kontak?

Alat untuk mengukur tegangan listrik adalah apa?

Dalam menggambar rangkaian elektronika terdapat simbol-simbol yang mewakili setiap komponen maupun jenisnya. Manakah yang merupakan simbol dari potensiometer?

Selain dikelompokkan antara komponen aktif dan komponen pasif serta memiliki simbol di dalam suatu rangkaian, komponen-komponen elektronika juga memiliki fungsi. Komponen elektronika yang berfungsi untuk mengatur atau mengubah nilai resistensi atau hambatan terhadap arus listrik disebut apa?

Alat yang digunakan untuk melindungi keselamatan pemilik instalasi dan peralatan/perlengkapan listrik agar terhindar dari kerusakan adalah

Jenis kabel yang digunakan untuk instalasi penerangan dan tenaga adalah

Kabel telanjang yang sering digunakan pada penghantar penurunan instalasi penangkal petir jenis runcing/konvensional adalah

Apakah keuntungan dari sistem penangkal petir?

Alat ukur yang digunakan untuk mengukur tahanan pembumian adalah

Berdasarkan PUIL 2000, penempatan kotak perangkat hubung bagi/panel listrik adalah, kecuali

Perhatikan gambar rangkaian baterai dengan dua lampu. Jenis sambungan lampu pada rangkaian tersebut adalah

Test probe warna hitam berfungsi untuk mengukur muatan pada arus DC sebagai kutub apa?

Apakah keuntungan dari sistem penangkal petir?

Satuan muatan listrik adalah

Perhatikan gambar rangkaian dua lampu L1 dan L2 dengan sebuah baterai dan sebuah sakelar pada satu jalur tertutup. Berdasarkan susunannya, rangkaian lampu disusun secara apa?

Alat yang digunakan untuk memutus dan menghubungkan arus listrik disebut apa?

Perhatikan potongan gambar instalasi dengan tanda tanda tanya (?) pada satu ruas. Jumlah penghantar pada bagian yang diberi tanda tersebut adalah berapa?

Fungsi komponen berbentuk kotak pencabangan (tampak seperti kotak sambung dengan beberapa lubang pipa) di samping adalah apa?

Dalam gambar instalasi hubungan gelap-terang, berapakah jumlah penghantar pada titik A?

Dalam gambar dengan dua lampu L1 dan L2 serta sebuah sakelar S, pada titik A berapa jumlah penghantarnya?

MCB merupakan singkatan dari apa?
