WorksheetsLE CIRCUIT DE DEMARRAGE - Description et Fonctionnement Global
Total questions: 20
Worksheet time: 10mins
Regarde le schéma du circuit de démarrage. Quel élément donne l’énergie au circuit pour commencer ?
Le piston chauffe l’eau froide
Le levier bouge l’air seulement
La masse crée le bruit fort
La batterie alimente le circuit

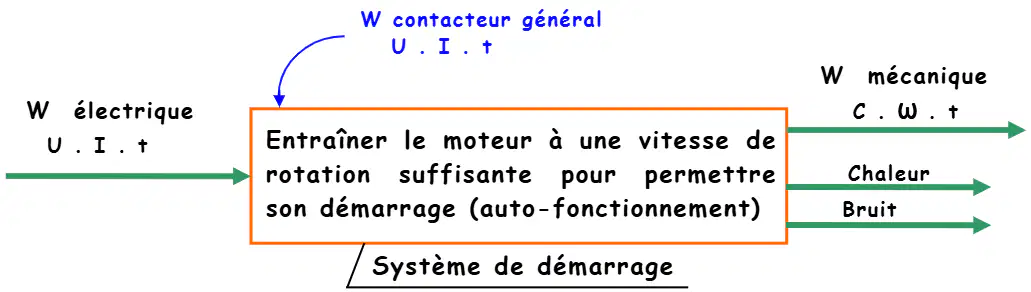

Sur le dessin, que fait le système de démarrage pour que le moteur parte tout seul ?
Il arrête toute électricité
Il met de l’eau sur les roues
Il peint le moteur en rouge
Il donne une rotation suffisante

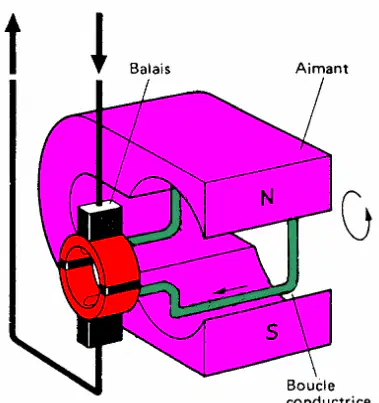

Observe le moteur électrique avec l’aimant N-S. Quand le courant passe dans la boucle, que se produit-il ?
La batterie disparaît vite
Le fil devient un animal
Le champ B se transforme en pluie
Une force le fait tourner
Si tu dois relier électricité et mouvement, quelle phrase explique le passage de l’une à l’autre ?
Le courant dans un champ crée une force
Le vent pousse la voiture doucement
La chaleur fabrique des bonbons sucrés
Le bruit change en lumière magique

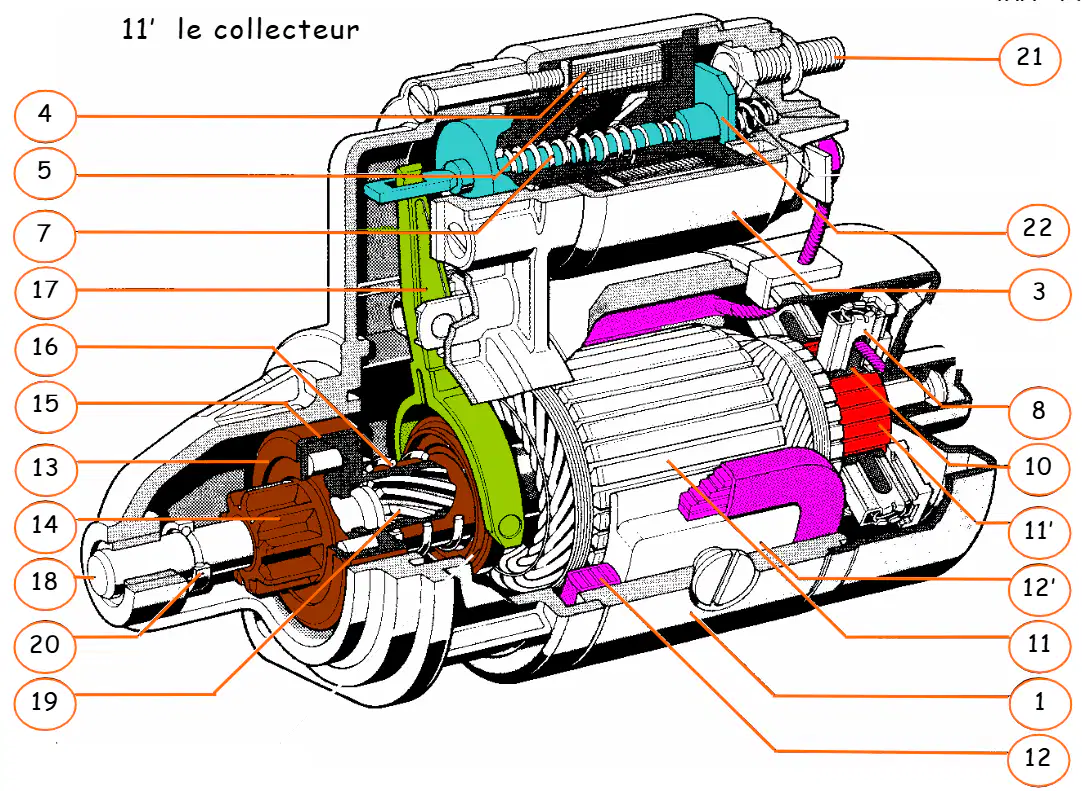

Regarde le schéma: quand le solénoïde tire la fourchette, quelle pièce vient toucher la grande couronne du volant moteur pour lancer le moteur?
Le ressort de rappel tourne la couronne du volant
Le pignon du lanceur s’engrène avec la couronne
Le balais positif pousse la couronne en rotation
L’induit touche directement la couronne dentée
Sur l’image, quelle combinaison augmente le couple en réduisant la vitesse de sortie?
Induit plus long avec balais plus courts
Grand pignon du lanceur avec petite couronne
Petit pignon du lanceur avec grande couronne
Ressort de rappel plus dur et plus long
Observe les pièces colorées: quel rôle joue le solénoïde dans le démarrage?
Il déplace la fourchette pour engager le pignon
Il lubrifie la roue libre et le pignon
Il refroidit les inducteurs pendant l’usage
Il fait tourner l’induit en continu
Sur le diagramme, pourquoi une roue libre est-elle utilisée près du pignon du lanceur?
Elle bloque la fourchette après l’arrêt
Elle rend le ressort de rappel inutile
Elle augmente la chaleur dans les balais
Elle protège le moteur quand le moteur démarre
Regarde l’induit et les inducteurs: comment travaillent-ils ensemble pour créer la rotation?
Le pignon crée champ, les inducteurs tournent
Les balais créent chaleur, l’induit refroidit
Le ressort crée champ, la fourchette tourne
Les inducteurs créent champ, l’induit tourne
Quel montage mécanique ajouté au démarreur peut multiplier le couple sans agrandir le moteur?
Une couronne de volant avec moins de dents
Un balais négatif plus long dans le porte balais
Un ressort de rappel plus épais au-dessus du solénoïde
Un train épicycloïdal placé entre moteur et pignon

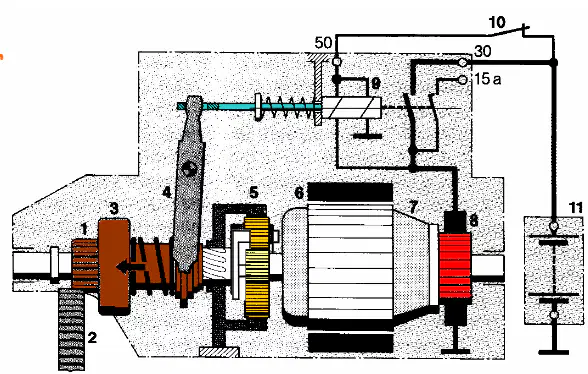

En observant le câblage, quel est l’enchaînement correct pour faire tourner l’induit?
Roue libre bloque, inducteurs s’arrêtent, nez vibre
Couronne pousse, fourchette recule, balais s’éteignent
Porte balais chauffe, ressort se dilate, pignon tombe
Contacteur ferme, solénoïde agit, pignon s’engrène
Quand on tourne la clé, que se passe-t-il d’abord avec le noyau du solénoïde?
Il recule et stoppe le moteur
Il se détache et tombe au sol
Il est attiré et déplace le lanceur
Il chauffe et éclaire une lampe
Quel élément vient s’engrener pour faire tourner la couronne du moteur?
Le pignon du lanceur
La batterie du véhicule
L’inducteur électrique
Le ressort de rappel
Pendant la 2ᵉ phase, quels organes sont alimentés pour faire tourner l’induit?
Le ressort et la batterie
La couronne et la clé
Le pignon et la fourchette
Les inducteurs et l’induit
Quand on relâche la clé, quel rôle joue le ressort?
Il tourne la couronne sans pignon
Il bloque la batterie et coupe la clé
Il attire le noyau et démarre le moteur
Il repousse le noyau et ramène le lanceur
Quel enroulement garde le noyau en position pendant la 2ᵉ phase?
L’enroulement de chauffage
L’enroulement d’attraction
L’enroulement de maintien
L’enroulement de pignon

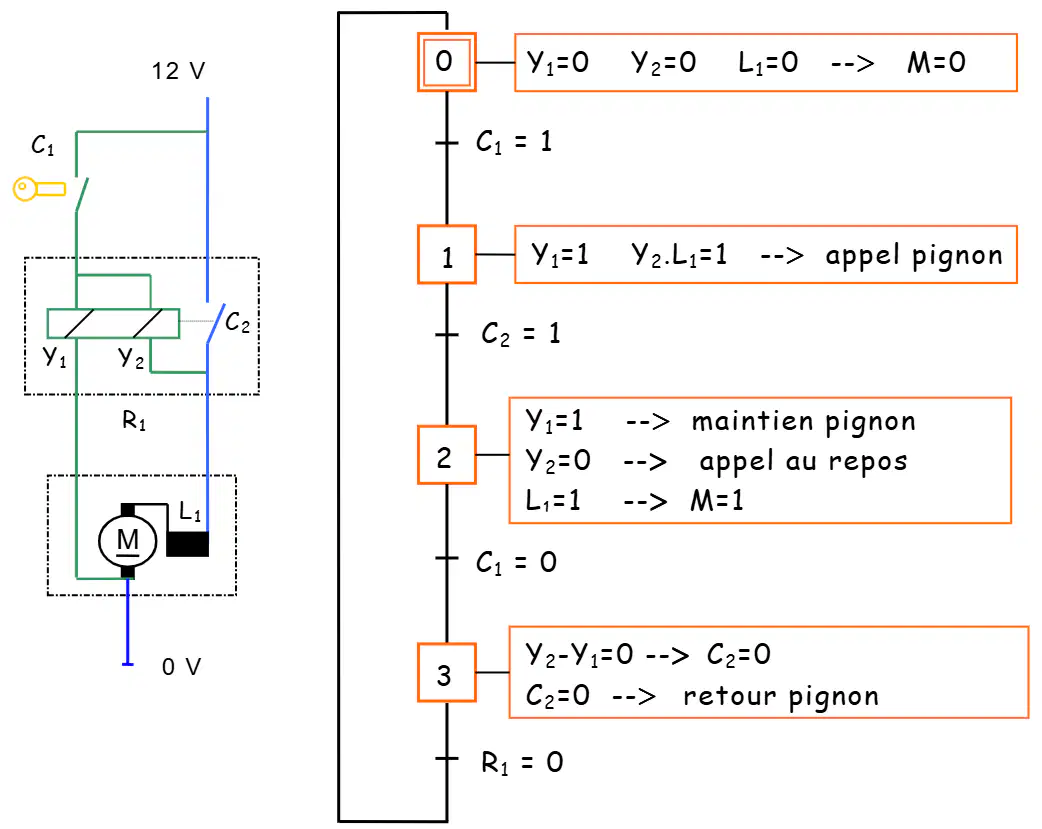

Regarde le schéma: quand le pignon doit s’engager, que faut‑il faire d’abord dans la logique GRAFCET?
Mettre Y2 à 0 pour revenir
Mettre C1 à 1 pour démarrer
Mettre L1 à 0 pour avancer
Mettre C1 à 0 pour arrêter

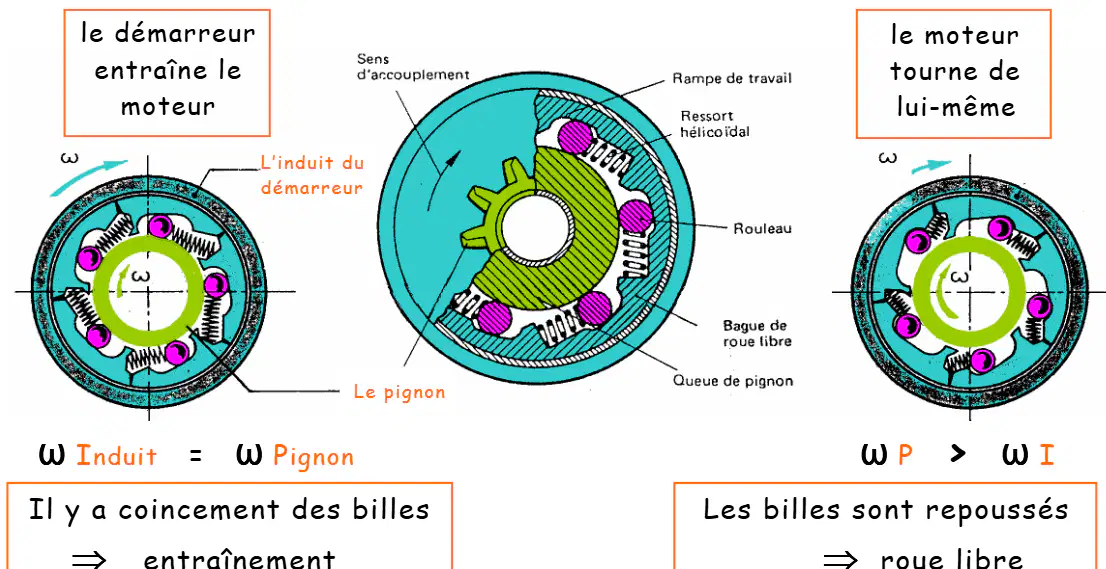

Observe la roue libre: que se passe‑t‑il quand le moteur tourne plus vite que le pignon?
Les billes se coincent et entraînent
Le ressort appuie et bloque tout
Les billes sont repoussées et ça patine
Le pignon casse et s’arrête

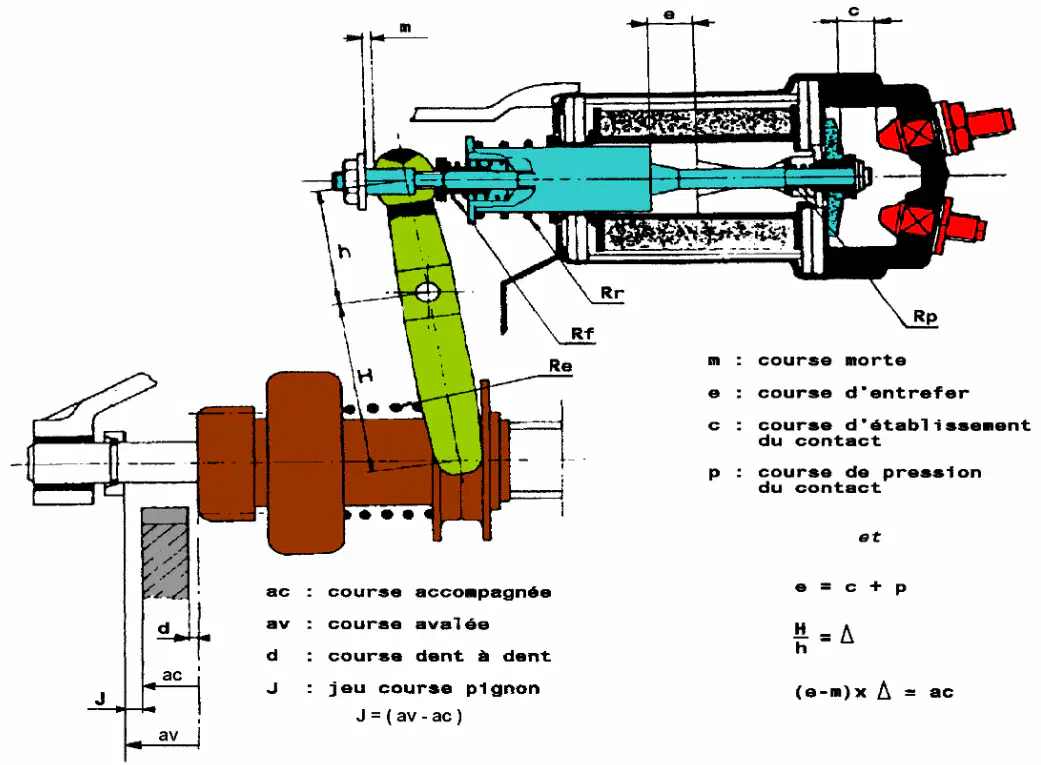

Regarde l’image du démarreur. Quel ressort aide à ouvrir le contact quand le noyau revient en arrière?
Ressort d’engrènement Re
Ressort de pression de contact Rp
Ressort d’appui fourchette Rf
Ressort de rappel noyau Rr
Sur le schéma, si la fourchette doit bouger pour fermer le contact quand les dents se touchent, quel ressort agit surtout?
Ressort de pression de contact Rp
Ressort d’appui fourchette Rf
Ressort de rappel noyau Rr
Ressort d’engrènement Re
