WorksheetsSoal US Teori Kejuruan Teknik Mesin (Ekstraksi Lembar Kerja)
Total questions: 75
Worksheet time: 38mins
Bagaimana cara mengidentifikasi bahaya di tempat kerja …
Tidak perlu mengidentifikasinya, biarkan atasan yang melakukannya
Dengan mengamati dan melaporkan situasi atau kondisi berpotensi berbahaya
Dengan menyimpan informasi tentang bahaya di dalam laci
Dengan mengabaikan bahaya-bahaya tersebut
Dengan mengabaikan potensi bahaya ditempat kerja
Saat bekerja di bengkel teknik mesin, tiba-tiba terjadi kebakaran kecil di dekat area penyimpanan bahan mudah terbakar. Anda adalah orang pertama yang menyadari kejadian tersebut. Apa langkah pertama yang harus Anda lakukan sesuai dengan prosedur keadaan darurat …
Menggunakan alat pemadam api ringan (APAR) untuk memadamkan api dan melanjutkan pekerjaan
Meninggalkan tempat dan menghubungi rekan kerja tanpa memberi tahu siapa pun
Segera berteriak meminta tolong tanpa mengambil tindakan apa pun
Mematikan mesin-mesin yang sedang berjalan, menekan alarm darurat dan menggunakan APAR jika aman
Mengambil foto kebakaran sebagai dokumentasi sebelum melapor kepada supervisor
Apabila produk tidak sesuai dengan spesifikasi yang dipersyaratkan apa yang harus dilakukan …
Repair
Perbaikan pada metode proses
Di daur ulang
Dibuang karena tidak bisa dipakai
Disimpan untuk bahan evaluasi
Anda ditugaskan untuk membuat sebuah komponen berbentuk silinder menggunakan mesin bubut dengan spesifikasi diameter dan panjang tertentu. Langkah apa yang paling tepat untuk memastikan hasil pemesinan sesuai dengan spesifikasi yang diberikan …
Menggunakan mata potong yang tersedia di mesin tanpa memeriksa kelayakannya
Memastikan benda kerja terpasang dengan kuat, memilih kecepatan putaran yang sesuai, dan mengukur hasil setiap kali selesai proses pemotongan
Memulai pemotongan dengan kecepatan putaran maksimal untuk mempercepat proses pengerjaan
Mengabaikan spesifikasi yang diberikan dan bekerja berdasarkan perkiraan sendiri
Memulai pekerjaan tanpa memeriksa keausan pada alat potong yang akan digunakan
Ukuran kertas A4 adalah …
210 x 297
210 x 420
297 x 594
297 x 420
210 x 296
Untuk mengerjakan proses pembubutan benda yang bentuknya tidak beraturan penjepitannya menggunakan …
Chuck rahang 3
Klem
Chuck rahang 4
Penyangga
Pelat untuk mengganjal
Anda diberikan tugas untuk membuat poros berdiameter 30 mm dan panjang 150 mm menggunakan mesin bubut. Sebelum memulai proses pembubutan, langkah apa yang paling tepat untuk memastikan pekerjaan bubut berjalan sesuai rencana …
Memasang benda kerja pada chuck mesin tanpa memeriksa kelurusan benda kerja
Langsung memulai proses pemotongan tanpa memperhatikan kecepatan putaran mesin
Memastikan benda kerja terpasang dengan benar, memeriksa kecepatan putaran mesin, dan membuat rencana urutan pemotongan untuk mencapai dimensi yang diinginkan
Menggunakan kecepatan putaran maksimal untuk mempercepat pekerjaan dan mengukur hasil setelah semua proses selesai
Memulai proses pemesinan dengan alat potong yang tersedia tanpa memeriksa kondisi alat tersebut
Untuk menghasilkan proses pembubutan ulir yang benar sesuai prosedur maka memasang pahat ulir menggunakan alat bantu yang disebut …
Mal Ulir
Bevel protector
Height gauge
Pahat diluruskan dengan benda kerja
Semua jawaban benar
Setelah menyelesaikan pekerjaan pemesinan, Anda ditugaskan untuk membersihkan mesin bubut. Apa langkah yang paling tepat untuk memastikan mesin bubut bersih dan siap digunakan kembali …
Membersihkan serpihan logam dengan kain basah tanpa mematikan mesin terlebih dahulu
Menggunakan sikat kawat untuk membersihkan serpihan logam dan memastikan area sekeliling mesin juga dibersihkan
Langsung menyemprotkan air ke seluruh bagian mesin untuk menghilangkan debu dan serpihan logam
Menggunakan alat pembersih atau sikat lembut untuk membersihkan serpihan logam, mematikan mesin, dan melumasi bagian-bagian penting setelah dibersihkan
Membersihkan area kerja saja tanpa memeriksa kondisi mesin
Untuk membuat kepala segi enam dengan mesin frais maka diperlukan …
Dividing head
Kepala lepas
Paralel pad
Twist drill
Center drill
Setelah selesai menggunakan mesin frais untuk sebuah pekerjaan, langkah apa yang paling tepat untuk membersihkan mesin tersebut agar tetap berfungsi optimal dan aman untuk digunakan kembali …
Langsung mematikan mesin dan meninggalkan sisa-sisa serpihan logam di atas meja kerja
Membersihkan mesin dengan kain basah tanpa mematikan mesin terlebih dahulu agar lebih cepat
Menggunakan kuas atau sikat khusus untuk menghilangkan serpihan logam, mematikan mesin, dan memeriksa pelumas pada bagian bergerak mesin
Membiarkan cairan pendingin yang tertinggal di meja kerja karena bisa menguap sendiri
Menggunakan kompresor udara bertekanan tinggi untuk membersihkan serpihan logam dari semua bagian mesin
Kode huruf G pada program CNC adalah untuk …
Nomor program
Memanggil tool
Gerakan
Feeding
Kecepatan Penyayatan
Kode pemrograman M05 berfungsi untuk ...
Putaran spindel berhenti
Program error
Memutar spindel searah jarum jam
Gerakan lurus searah jarum jam
Program berakhir
Perhatikan daftar berikut ini! (1) pengembangan konsep (2) perancangan tingkat sistem (3) perancangan detail (4) pemesanan desain (5) pemasaran desain yang bukan termasuk ke dalam tahap desain kemasan produk adalah ...
(2), (3)
(4) dan (5)
(3) (2) (4)
(4), (1)
(5) dan (2)
Biaya prototipe yang lebih besar daripada produk akhir dikarenakan oleh ...
inesifensi bahan
percobaan
serangkaian tes
kemalasan para produsen
tidak mendatangkan keuntungan
Prototipe biasanya digunakan sebagai ...
alat uji
alat bantu
alat marketing
alat produksi
alat distribusi
Para pendesain produk A, memberikan spesifikasi tentang desain kemasan yang mencakup filosofi kemasan, target pasar dan keunggulan kemasan. Maka langkah selanjutnya adalah ...
perencanaan
evaluasi
produksi
mencanangkan anggaran
memberikan kepada atasannya
Yang diharapkan dari pembuatan prototipe kertas adalah ...
timbal balik
hasil uji
produksi akhir
desain akhir
diskusi
Salah satu alasan utama dalam melakukan pengemasan adalah ...
produk yang dikemas dapat lebih awet
produk yang dihasilkan memiliki kualitas tinggi
kemasan memenuhi syarat keamanan dan kemanfaatan
kemasan juga dapat berfungsi sebagai media komunikasi suatu citra tertentu
agar dapat dikemas menjadi produk utuh
Secara umum kemasan memiliki fungsi, kecuali ...
melindungi dan mengawetkan produk
meningkatkan efisiensi
sebagai identitas produk
agar lebih menarik konsumen
sebagai pembeda
Toko "ABDI" tidak hanya menyediakan barang-barang yang kaitannya dengan listrik saja, namun juga menyediakan barang-barang yang berkaitan dengan kebutuhan rumah tangga. Contoh tersebut merupakan ... bisnis retail.
tujuan
fungsi
struktur
organisasi
kerugian
Hal-hal yang harus diperhatikan dalam membuat sebuah desain kemasan, kecuali ...
karakter konsumen
membuat konsep desain kemasan menjadi beberapa alternatif
desain kemasan tidak perlu disesuaikan dengan isi produk
membuat desain kemasan yang unik
melakukan survey terlebih dahulu
Pak Hadi merupakan seorang pengusaha bisnis retail. Dia memiliki usaha dengan pegawai 5 orang yang bertanggungjawab langsung dengan pak Hadi. Melihat penjelasan tersebut, struktur organisasi tersebut merupakan organisasi ...
tall
flat
departemen ship
small organization
medium sized organization
Biaya yang sebenarnya sudah ada, namun masih belum dimasukan kedalam bentuk catatan beban disebut ...
Biaya Implisit
Biaya Eksplisit
Biaya Produksi
Biaya Campuran
Biaya Rata-rata
Penemuan baru yang disempurnakan sehingga dapat diterapkan dalam kehidupan masyarakat disebut ...
inovatif
invention
discovery
kreativitas
insentif
Settingan satuan yang cocok digunakan pada CAM adalah ...
mm
cm
dm
km
inch
Untuk melakukan pembuatan lintasan pembubutan kasar pada CAM menggunakan menu ...
Groove
Finish
Rough
Thread
Drill
Menu Xform yang digunakan untuk mencerminkan objek dengan jarak tertentu adalah ...
Xform translate
Xform rotate
Xform mirror
Xform scale
Xform offset
Menu yang digunakan untuk membuka file yang sudah ada pada dokumen untuk dibuka pada CAM adalah ...
Files
Open
Save
Save As
New
Menu yang digunakan untuk mengubah tampilan pandangan objek menjadi terlihat dari bagian atas adalah ...
Bottom
Back
Front
Right
Top
Arti dari gambar symbol berikut adalah ...
Symbol dasar tanpa arti
Harus dikerjakan dengan pemesinan
Permukaan tidak boleh dikerjakan
symbol ceklis
symbol pemesinan
Toleransi yang mencakup toleransi bentuk, posisi, tempat, dan penyimpangan putar adalah …
Toleransi
Toleransi umum
Toleransi khusus
Toleransi suaian
Toleransi geometri
Gambar berikut merupakan contoh dari proyeksi …
Amerika
Jepang
Jerman
Eropa
Asia

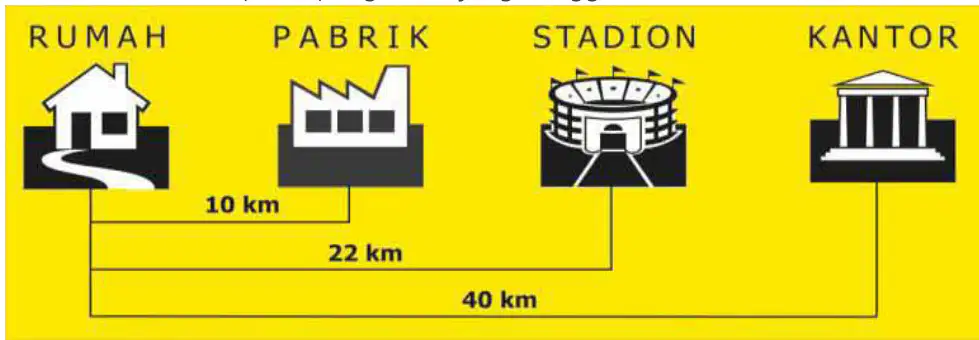

Gambar berikut merupakan pengukuran yang menggunakan metode …
Inkremental
Absolut
Kartesius
Polar
Horizontal
Titik nol benda kerja yang dapat di-setting sesuai kemauan operator pada mesin CNC disebut …
MCS
WTS
WCS
CCW
CW
Gerakan arah horizontal/memanjang pada mesin CNC milling adalah gerakan sumbu …
Sumbu X
Sumbu Y
Sumbu Z
Sumbu P
Sumbu Q

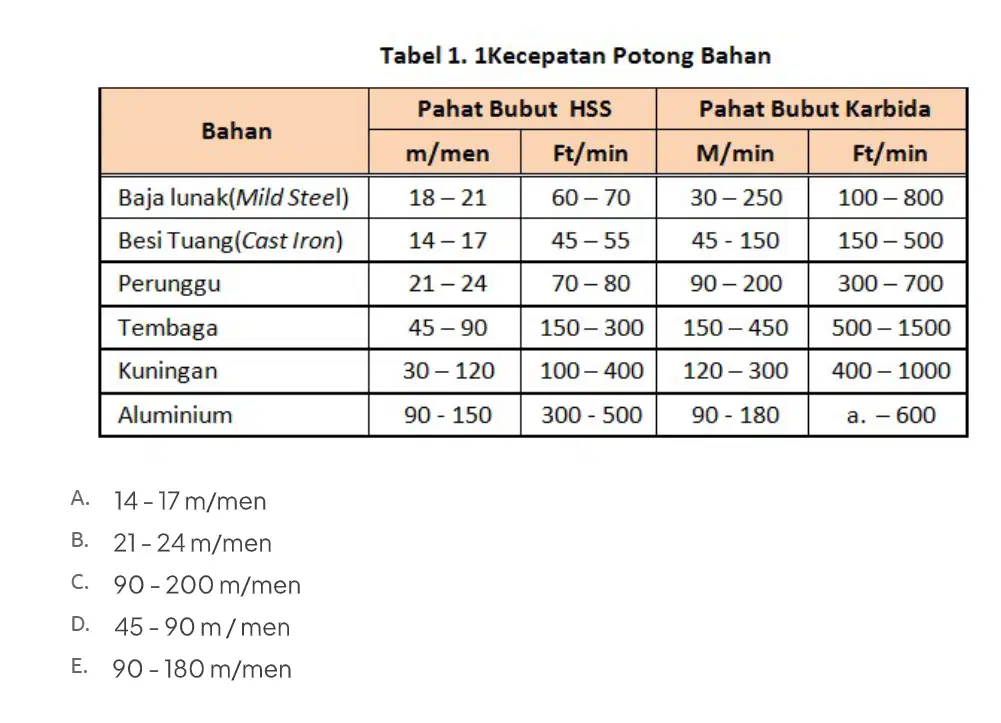

Jika benda kerja jenis perunggu akan dibubut dengan pahat bubut jenis HSS, maka kecepatan potong yang digunakan adalah …
14–17 m/men
21–24 m/men
90–200 m/men
45–90 m/men
90–180 m/men
Mikrometer berikut ini punya ketelitian 0,01 mm. Berapakah nilai baca skalanya adalah …
10,67 mm
10,17 mm
10,57 mm
11,67 mm
11,17 mm
Gambar berikut menunjukkan hasil pengukuran dengan mikrometer sebesar …
10,74 mm
11,54 mm
11,74 mm
11,24 mm
11,25 mm
Gambar di atas merupakan hasil pengukuran dengan jangka sorong sebesar …
37,45 mm
37,35 mm
37,65 mm
37,55 mm
30,46 mm
Bagian mesin bubut yang berfungsi sebagai dudukan beberapa perlengkapan mesin bubut (chuck bubut, collet, plat pembawa) adalah …
Kepala tetap
Kepala lepas
Alas/meja mesin
Eretan
Tuas/handel
Kecepatan (rpm) tinggi digunakan untuk pengerjaan benda-benda berdiameter ….
Kecil
Besar
Sedang
Jumbo
Panjang
Bila panjang suatu benda yang dibubut 80,55 mm diinginkan menjadi 80,00 mm, sedang ketelitian eretan atas 0,02 mm, maka eretan atas harus diputar maju … strip
27
18
13
4
2
Apa nama perlengkapan pada mesin bubut yang yang ditunjukkan oleh gambar tersebut …
Steady rest
Center mati
Center putar
Lathe dog
Chuck bor
Bahan logam akan di frais menggunakan frais CNC dengan cutter diameter 10 mm dengan menggunakan Cs = 3,14 m/menit, maka kecepatan putaran mesin yang digunakan adalah …
1000 rpm
100 rpm
10 rpm
0.1 rpm
10000 rpm
Batu gerinda yang dalam proses penggerindaanya menggunakan bagian muka batu gerinda adalah ...
Batu gerinda lurus
Batu gerinda piring
Batu gerinda ceruk dua sisi
Batu gerinda mangkuk lurus
Batu gerinda silinder
Sebuah batu gerinda yang akan digunakan untuk menggerinda mempunyai diameter 180 mm, kecepatan putar mesin yang digunakan sebesar 2600 rpm, kecepatan keliling batu gerinda tersebut adalah ....
23 m/detik
23,49 m/detik
24 m/detik
24,49 m/detik
25 m/detik
Fungsi dari meja magnet listrik pada mesin gerinda datar adalah ...
Sebagai pencekam benda kerja
Sebagai pemegang benda kerja
Sebagai penggerak benda kerja
Sebagai pemutar benda kerja
Sebagai pemotong benda kerja
Kepala pembagi dengan rasio perbandingan transmisi antara roda gigi cacing dengan ulir cacing 40:1 dan digunakan untuk membagi sebuah benda kerja menjadi 16 beraturan. Jika tersedia piring pembagi berlubang 20, maka putaran engkol pembaginya adalah
2 putaran + 12 lubang
2 putaran + 10 lubang
2 putaran + 14 lubang
2 putaran + 8 lubang
2 putaran + 4 lubang
Sebuah Bahan ST 41 akan difrais dengan panjang 250 mm dengan jarak tempuh seluruh 310, menggunakan pisau jari dengan mata sayat 4, jika pemakanan setiap menit 80 mm/menit, maka besar waktu pemesinan mesin faris adalah ....
3 menit
2,88 menit
1,88 menit
3,88 menit
2 menit
Sebuah tap mempunyai kode M8 x 1,25 diameter lubang yang diperlukan adalah ....
6,5 mm
6,55 mm
6,65 mm
6,7 mm
6,75 mm
Sebuah benda kerja akan dibuat roda gigi rack dengan modul 2. Jarak pergeseran antar gigi tersebut adalah ....
6,28 mm
9,42 mm
12,56 mm
15,7 mm
18,84 mm
Roda gigi lurus dengan diameter tusuk 50 mm jumlah gigi 40, maka besar modulnya adalah
0.5
0.75
1
1.25
1.5
Disebuah bengkel akan dilaksanakan proses pembuatan flens kopling dengan lubang baut pengunci berjumlah 6 secara masal. Penyetingan sumbu benda kerja akan lebih efektif dengan menggunakan alat bantu berupa ....
Balancer
Mikrometer
Dial Indicator
Penitik
Mal
Untuk pemasangan benda kerja, meja mesin frais dirancang dengan pembentukan....
V block
Alur atau T slot
Between center
Dividing head
Chuck
Apabila kamu akan melaksanakan proses pembentukan benda kerja eksentrik dengan menggunakan rotary table, penjepit benda kerja akan lebih baik menggunakan peralatan berupa ....
Chuck independent
Chuck serempak
Chuck rahang 3
Chuck rahang 4
Drill chuck
Klem yang digunakan dalam penjepitan benda kerja biasanya dilengkapi dengan ....
Mur
Baut Tee
Baut U
Sekrup
Paku
Pada sebuah pengefraisan akan melaksanakan pembuatan alur berlubang pada sebuah benda kerja dengan bentuk persegi, alat pemegang yang cocok digunakan untuk proses tersebut adalah....
Ragum
Klem
Chuck
Kepala pembagi
Meja putar
Dresser pada mesin gerinda silinder berfungsi sebagai ....
Alat pencekam benda kerja
Pengasah batu gerinda
Penyangga benda kerja
Penumpu benda kerja yang memiliki ukuran relatif panjang
penahan benda kerja
Untuk mencekam benda kerja yang memiliki diameter lebih besar tetapi memiliki ukuran relatif pendek, pada penggerindaan menggunakan mesin gerinda silinder, maka dapat menggunakan peralatan pencekaman ....
Chuck rahang 4
Cekam magnet
Collet
Center
Penyangga tetap
Yang bukan merupakan jenis alat pengasah dan pembentuk batu gerinda (dresser) adalah ....
Dresser intan/berlian mata satu
Dresse diresapi intan/berlian
Roda dresses berlian berputar
ampelas
Balok dresser intan/berlian
Jenis perekat yang mempunyai elastisitas tinggi adalah jenis perekat ....
Perekat shellac
Perekat silikat
Perekat karet
Perekat resin syntetik
Perekat logam
Gambar berikut merupakan symbol proyeksi ...
Amerika
Eropa
Australia
Asia
Afrika
Berikut merupakan hal-hal yang perlu dicantumkan di dalam etiket, kecuali ...
Nama pemeriksa
Cara proyeksi
Merk kertas
Nama drafter
Judul gambar
Etiket dapat disebut juga sebagai ...
Kolom keterangan nama
Kepala gambar
Keterangan bahan yang dipakai
Tempat ukuran gambar
Kolom gambar
Alat potong yang digunakan untuk menghaluskan dan memperbesar lubang hasil pengeboran adalah ...
Counterbor
Reamer
Kartel
arbor
endmill
Alat potong yang digunakan untuk menghaluskan dan memperbesar lubang hasil pengeboran adalah …
Counterbor
Reamer
Kartel
Countersink
Twist drill
Bagian utama mesin bubut yang digunakan untuk memasang pahat adalah …
Carriage
head stock
tail stock
center
toolpost
Jenis mesin CNC yang digunakan untuk pelatihan karena memiliki kapasitas terbatas adalah …
TU
SU
TPU
PU
BU
CNC merupakan singkatan dari …
Control Numerical Computer
Computer Numerical Control
Numerical Control Computer
Computer Numerical Computer
Control Numerical Unit
Batas penyimpangan ukuran yang di izinkan pada sebuah ukuran disebut …
toleransi
suaian
toleransi geometri
tanda pengerjaan
simbol
Perbedaan ukuran pada 2 buah benda yang berhubungan sebelum dirakit untuk suatupemakaian adalah …
toleransi
suaian
toleransi geometri
tanda pengerjaan
simbol
Menu yang digunakan untuk mengubah objek 2D menjadi objek 3D dengan caramenambah ketinggian objek adalah …
revolve
swift
extrude
loft
fillet
Menu yang digunakan untuk mengubah objek 2D menjadi objek 3D dengan cara memutar objek adalah …
revolve
swift
extrude
loft
fillet
Untuk memilih jenis mesin yang akan digunakan pada CAM dalam pembuatan program pengefarisan yaitu dengan cara …
Machine type - mill - default
Machine Type - wire - default
Machine type - router - default
Machine type - lathe - default
Machine type - design
