K3, Rambu Keselamatan, Elektronika Dasar, dan Gambar Teknik

Total questions: 60

Worksheet time: 30mins

Name
Class
Date
1.

Apa kepanjangan dari K3 . . .

a)

Keselamatan dan kekuatan kerja

b)

Keselamatan dan Kesehatan kerja

c)

Kesejahteraan dan kesehatan kerja

d)

Kekuatan, kesehatan, kesejahteraan

e)

Kehidupan, keselamatan, kesehatan

2.

. . . berasal dari kata dalam bahasa Inggris “health”.

a)

Sehat

b)

Kecelakaan

c)

Kerja

d)

Selamat

e)

Segar

3.

K3 dapat melakukan pencegahan dan pemberantasan penyakit akibat . . .

a)

Makan

b)

Kerja

c)

Main

d)

Tidur

e)

Belajar

4.

Kesehatan . . . terwujud apabila seseorang tidak merasa dan mengeluh sakit atau tidak adanya keluhan dan memang secara objektif tidak tampak sakit.

a)

Mental

b)

Ekonomi

c)

Spiritual

d)

Sosial

e)

Fisik

5.

HSE singkatan dari . . .

a)

Health, Safety, and Empire

b)

Hard, Safty, and Empron

c)

Health, Safety, and Environment

d)

Health, Safty, and Environt

e)

a, b, c, d benar

6.

Suatu usaha untuk melindungi, memelihara dan mempertahankan serta meningkatkan derajat kesehatan manusia, sehingga tidak mudah terganggu atau terpengaruh dari segala gangguan kesehatan adalah pengertian dari . . .

a)

Sanitasi

b)

Kesehatan

c)

Hidup bersih

d)

Lingkungan sehat

e)

Kebersihan

7.

Berikut adalah perencanaan yang dapat dilakukan untuk mendukung K3 di tempat kerja, kecuali . . .

a)

Pembebanan dan pengangkutan material yang minimal

b)

Mempunyai ruang gerak yang aman dan tidak licin

c)

Tersedia fasilitas untuk evakuasi

d)

Tersedianya peralatan pencegah kebakaran di setiap mesin

e)

Penaikan gaji dan tunjangan karyawan

8.

Strategi pengendalian risiko menggunakan APD dilakukan apabila . . .

a)

Risiko tidak dapat dihilangkan atau dikendalikan dengan metode lain

b)

Semua bahaya dapat diselesaikan dengan rekayasa teknis

c)

Tindakan administratif tidak diperlukan

d)

Pekerja tidak memiliki keterampilan

e)

Risiko dapat dikendalikan sepenuhnya

9.

Saat melakukan inspeksi K3, apa yang harus dilakukan setelah menemukan bahaya?

a)

Membiarkannya sampai selesai jam kerja

b)

Mencatat temuan dan memberikan rekomendasi perbaikan

c)

Membiarkan manajer mengambil keputusan

d)

Melaporkan hanya ke bagian SDM

e)

Menyelesaikan pekerjaan tanpa memperhatikan bahaya

10.

Perhatikan gambar rambu berikut!

Gambar rambu tersebut termasuk dalam jenis rambu . . .

a)

Prohibited sign

b)

Danger sign

c)

Emergency sign

d)

Caution sign

e)

Clue Sign

11.

Perhatikan gambar berikut!

Rambu di samping merupakan instruksi berupa . . .

a)

Larangan

b)

Evakuasi

c)

Himbauan

d)

Peringatan

e)

Petunjuk

12.

Perhatikan gambar berikut! Rambu di samping merupakan instruksi berupa . . .

a)

Larangan

b)

Evakuasi

c)

Himbauan

d)

Peringatan

e)

Petunjuk

13.

Perhatikan Simbol Transistor NPN berikut! Susunan pin terminal Basis–Kolektor–Emitor yang benar ditunjukkan pada nomor . . .

a)

1

b)

2

c)

3

d)

4

e)

Semuanya salah

14.

Perhatikan gambar berikut! Pada gambar di atas, yang tidak termasuk komponen Dioda Pencemar Cahaya (LED) ditunjukan pada nomor . . .

a)

1

b)

2

c)

3

d)

4

e)

5

15.

Kertas gambar digunakan sebagai tempat untuk membuat gambar teknik. Ukuran untuk kertas gambar A3 adalah . . .

a)

(148 x 210)

b)

(210 x 297)

c)

(297 x 420)

d)

(420 x 594)

e)

(594 x 810)

16.

Garis lurus tebal dalam gambar teknik berfungsi untuk . . .

a)

Garis nyata

b)

Garis simetri

c)

Garis sumbu

d)

Garis bayangan

e)

Garis putus-putus

17.

Perhatikan gambar berikut! Simbol tersebut merupakan simbol . . .

a)

Simbol Amper Meter

b)

Simbol Volt Meter

c)

Simbol Vario Meter

d)

Simbol Tang Ampare meter.

e)

Simbol Lux Meter

18.

Perhatikan gambar berikut! Simbol tersebut merupakan simbol . . .

a)

Simbol Motor

b)

Simbol Motor Magnit

c)

Simbol Motor DC

d)

Simbol Motor AC

e)

Simbol Motor Stepper

19.

Perhatikan gambar berikut! Simbol tersebut merupakan simbol . . .

a)

Simbol Arus

b)

Simbol Tegangan

c)

Simbol Arus AC

d)

Simbol Arus DC

e)

Simbol Grounding

20.

Perhatikan gambar berikut! Simbol tersebut merupakan simbol . . .

a)

Simbol Kontaktor

b)

Simbol Tacho

c)

Simbol Kotak Listrik

d)

Simbol Funsi Listrik

e)

Simbol Resistor

21.

Perhatikan gambar berikut! Simbol tersebut merupakan simbol . . .

a)

Simbol Kontak

b)

Simbol Kontak Magnit

c)

Simbol Kontak NO

d)

Simbol Kontak NC

e)

Simbol Kontak Kotak

22.

Perhatikan gambar berikut! Simbol tersebut merupakan simbol . . .

a)

Simbol Lampu

b)

Simbol Silang Listrik

c)

Simbol Lampu LED

d)

Simbol Stop Kontak

e)

Simbol Kapasitor

23.

Perhatikan gambar berikut! Gambar tersebut merupakan gambar . . .

a)

Gambar Mengukur Arus

b)

Gambar Mengukur Tegangan

c)

Gambar Mengukur Arus dan Tegangan

d)

Gambar RL

e)

Gambar Mengukur Frequency

24.

Kepala gambar yang berisikan informasi tentang gambar baik itu nama/judul gambar, skala, proyeksi, ukuran gambar, tanggal, bahan, nama pembuat dan pemeriksa, dsb, disebut . . .

a)

Judul Gambar

b)

Etiket

c)

Braket

d)

Checked block

e)

Skala Gambar

25.

Perhatikan gambar berikut! Pada gambar tersebut mejelaskan cara mengukur . . .

a)

Hambatan

b)

Gaya

c)

Arus

d)

Tegangan

e)

Daya

26.

Perhatikan gambar berikut! Gambar tersebut merupakan bagian resistor yang bernama . . .

a)

Probe

b)

Selector

c)

Skala

d)

Pointer

e)

Zero Adjuster

27.

Perhatikan gambar berikut! Hasil pengukuran tegangan berikut jika Selektor berada pada posisi 50 VAC adalah . . .

a)

14 V

b)

15 V

c)

16 V

d)

17 V

e)

18 V

28.

Seorang siswa melakukan kesalahan dengan menghubungkan probe multimeter yang telah disetel pada saklar DCA secara paralel dengan sumber tegangan aki 12V. Apakah konsekuensi yang paling mungkin dan berbahaya dari tindakan ceroboh ini?

a)

Hasil pembacaan nilai arus yang ditampilkan menjadi sangat tidak akurat

b)

Jarum penunjuk multimeter tidak akan bergerak sama sekali dari posisi awal

c)

Terjadinya arus yang sangat besar yang dapat merusak multimeter (sekring internal putus atau komponen terbakar) dan berpotensi bahaya

d)

Aki kendaraan akan mengalami penurunan daya secara drastis dan cepat habis

e)

Hanya akan timbul percikan api kecil pada probe tanpa kerusakan signifikan

29.

Perhatikan gambar berikut! Jenis pengukuran pada gambar tersebut merupakan pengukuran . . .

a)

kedalaman benda kerja

b)

diameter dalam benda kerja

c)

diameter luar benda kerja

d)

ketebalan benda kerja

e)

Panjang benda kerja

30.

Perhatikan gambar berikut! Hasil pengukuran jangka sorong pada gambar tersebut adalah . . .

a)

51,1 mm

b)

5,5 mm

c)

5,1 mm

d)

51,5 mm

e)

510,5 mm

31.

Seorang siswa membaca jangka sorong dan mendapatkan hasil 25,00 mm. Setelah dicek, ternyata titik nol tidak presisi dan bergeser +0,02 mm. Nilai pengukuran yang benar adalah . . .

a)

24,98 mm

b)

25,00 mm

c)

25,02 mm

d)

27,00 mm

e)

24,00 mm

32.

Saat mengukur diameter kawat dengan mikrometer, hasil pembacaan selalu lebih besar dari pengukuran sebenarnya. Penyebab paling mungkin adalah . . .

a)

Ratchet digunakan dengan benar

b)

Tekanan pengukuran terlalu besar

c)

Tekanan terlalu kecil

d)

Titik nol tidak berubah

e)

Skala putar bersih

33.

Perhatikan gambar berikut. Hasil pengukuran mikrometer dengan ketelitian 0,01 mm yang ditunjukkan pada gambar adalah

a)

3,35 mm

b)

5,35 mm

c)

3,85 mm

d)

3,40 mm

e)

3,38 mm

34.

Perhatikan gambar berikut. Pembacaan yang benar pada jangka sorong pada gambar adalah . . .

a)

6,15 mm

b)

6,00 mm

c)

5,00 mm

d)

5,15 mm

e)

5,5 mm

35.

Perhatikan gambar berikut! Gambar di atas adalah . . .

a)

Resistor

b)

Potensiometer

c)

Kondensator

d)

Variabel Kapasitor

e)

Trimmer Kapasitor

36.

Fungsi utama kapasitor dalam rangkaian elektronika adalah

a)

Menguatkan sinyal

b)

Menurunkan tegangan

c)

Menyimpan muatan listrik

d)

Mengubah AC menjadi DC

e)

Mengatur frekuensi clock

37.

Perhatikan gambar berikut. Nilai hambatan resistor tersebut adalah

a)

56 kΩ ± 10%

b)

5,6 kΩ ± 5%

c)

56 kΩ ± 5%

d)

65 kΩ ± 10%

e)

650 kΩ ± 5%

38.

Gambar berikut yang merupakan simbol dari kapasitor adalah . . .

a)

Gambar a

Gambar a

b)

Gambar b

Gambar b

c)

Gambar c

Gambar c

d)

Gambar d

Gambar d

e)

Gambar e

Gambar e

39.

Di bawah ini pernyataan yang benar tentang Hukum Ohm adalah

a)

Kuat arus berbanding lurus dengan hambatan

b)

Kuat arus berbanding lurus dengan tegangan

c)

Kuat arus berbanding terbalik dengan tegangan

d)

Tegangan berbanding terbalik dengan kuat arus

e)

Tegangan sama dengan kuat arus

40.

Perhatikan gambar berikut. Jika I1 = 1 A, I3 = 7 A, I4 = 5 A, dan I5 = 5 A, maka besar I2 adalah . . .

a)

1 A

b)

2 A

c)

3 A

d)

4 A

e)

5 A

41.

Sebuah rangkaian terdiri dari dua resistor R1 dan R2 yang disusun seri. Saat diberikan tegangan 24 V, arus yang mengalir 2 A. Kemudian R2 diganti resistor baru sehingga arus menjadi 3 A dengan tegangan tetap 24 V, dan nilai resistor pengganti (R2 baru) adalah 4 Ω. Berapakah nilai R1?

a)

2 Ω

b)

4 Ω

c)

6 Ω

d)

8 Ω

e)

10 Ω

42.

Perhatikan gambar berikut. Apabila lampu C padam, lampu manakah yang masih menyala?

a)

Semua masih menyala

b)

G

c)

A, B, D

d)

A, B, D, G

e)

B, D, E, F, G

43.

Pemasangan lampu penerangan jalan menggunakan sistem rangkaian

a)

Tertutup

b)

Campuran

c)

Seri

d)

Paralel

e)

Terbuka

44.

Perhatikan gambar berikut. Arus listrik yang mengalir pada hambatan R2 adalah

a)

0,5 A

b)

0,7 A

c)

0,8 A

d)

1,5 A

e)

6 A

45.

Cabang ilmu pengetahuan yang mempelajari sifat, gerakan, dan tingkah laku udara disebut

a)

Hidrolik

b)

Pneumatik

c)

Mekanik

d)

Elektrik

e)

Robotik

46.

Berikut merupakan kelebihan sistem kerja pneumatik adalah

a)

Dapat terjadi pengembunan

b)

Ketersediaan udara yang tak terbatas

c)

Gaya yang ditransfer terbatas

d)

Membutuhkan investasi awal yang cukup besar untuk pengadaan dan pendistribusian udara

e)

Kesulitan pengaturan posisi yang presisi akibat sifat kompresibilitas udara

47.

Satuan tekanan udara adalah

a)

Ampere

b)

Volt

c)

Celsius

d)

Bar

e)

Watt

48.

Unit pemeliharaan udara (Air Service Unit) seperti pada gambar berfungsi untuk . . .

a)

Penyaring udara, pengatur tekanan udara, dan kompresor

b)

Penyaring udara, pengatur tekanan udara, dan pelumas

c)

Pengatur tekanan udara, pelumas, dan kompresor

d)

Penyaring udara, pelumas, dan katup

e)

Penyaring udara, pengatur tekanan, dan katup

49.

Simbol komponen pneumatik Katup 5/2 ditunjukan oleh gambar . . .

a)

Gambar a

Gambar a

b)

Gambar b

Gambar b

c)

Gambar c

Gambar c

d)

Gambar d

Gambar d

e)

Gambar e

Gambar e

50.

Perhatikan gambar berikut! Lubang output ditunjukan oleh nomor . . .

a)

1

b)

2 dan 5

c)

2 dan 4

d)

3 dan 4

e)

3 dan 5

51.

Simbol komponen pneumatik Katup 3/2 dengan pengaktifan tombol tekan ditunjukan oleh gambar . . .

a)

Gambar a

Gambar a

b)

Gambar b

Gambar b

c)

Gambar c

Gambar c

d)

Gambar d

Gambar d

e)

Gambar e

Gambar e

52.

Perhatikan gambar berikut! Gambar tersebut merupakan rangkaian pneumatic yang bergerak . . .

a)

A+ B+ A- B-

b)

A+ B- A- B+

c)

A- B+ A+ B-

d)

A- B- A+ B+

e)

B+ A+ B- A-

53.

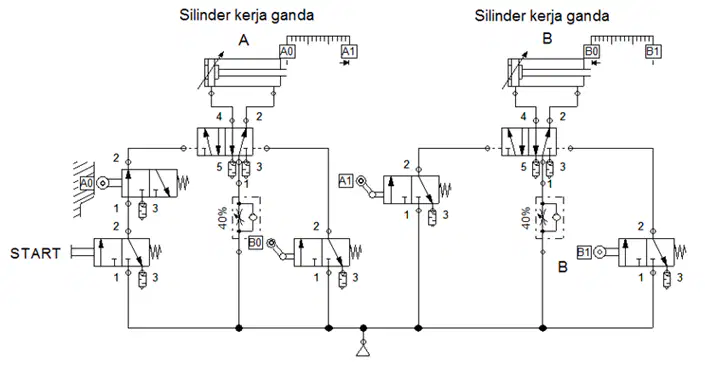

Perhatikan gambar berikut! Gambar tersebut merupakan rangkaian pneumatic yang bergerak . . .

a)

B- A+ A- B+

b)

B- A- A+ B+

c)

A+ B+ B- A-

d)

A- B+ B- A+

e)

A- B- B+ A+

54.

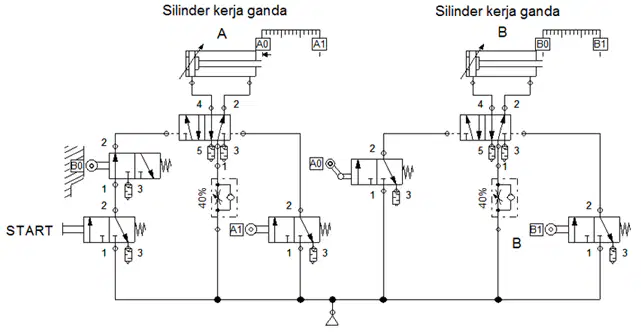

Perhatikan gambar berikut! Gambar tersebut merupakan rangkaian pneumatic yang bergerak . . .

a)

B+ B- A+ A-

b)

B- B+ A+ A-

c)

A- A+ B+ B-

d)

A+ A- B- B+

e)

A+ A- B+ B-

55.

Arduino Uno menggunakan mikrokontroler jenis . . .

a)

PIC16F877A

b)

ATmega328P

c)

ESP8266

d)

STM32F103

e)

ATmega2560

56.

Fungsi pin "VIN" pada Arduino Uno adalah . . .

a)

Output tegangan 3.3V

b)

Input tegangan 5V

c)

Input tegangan eksternal 7–12V

d)

Ground tambahan

e)

Port komunikasi serial

57.

Perintah pinMode(13, OUTPUT); digunakan untuk . . .

a)

Membaca nilai analog dari pin 13

b)

Menjadikan pin 13 sebagai input digital

c)

Menjadikan pin 13 sebagai output digital

d)

Mengatur PWM pada pin 13

e)

Menghapus konfigurasi pin

58.

Sensor yang menghasilkan sinyal analog dapat dibaca menggunakan pin . . .

a)

Pin digital 0–13

b)

Pin PWM

c)

Pin A0–A5

d)

Pin VIN

e)

Pin 5V

59.

Fungsi dari board Arduino adalah . . .

a)

Hanya untuk menampilkan data

b)

Mengurangi konsumsi daya listrik

c)

Mengendalikan perangkat elektronik melalui pemrograman

d)

Menyimpan file dan dokumen

e)

Menjalankan aplikasi komputer

60.

Komponen yang digunakan untuk mengunggah program ke Arduino adalah . . .

a)

Compiler eksternal

b)

Arduino IDE

c)

Notepad

d)

Excel

e)

Visual Basic

Similar Resources on Wayground

Berpetualang

56 questions

Berpetualang

quiz

Worksheet

•

10th Grade
