Quiz Sistem Sanitasi dan Penyediaan Air Bersih

Total questions: 35

Worksheet time: 2hrs 45mins

Name
Class
Date
1.

1.      Perhatikan Komponen system sanitasi berikut!

a.       Bak Kontrol

b.      Sumur Resapan

c.       Bak penapis Lemak

d.      Kitchen Sink

e.       Catch Basin

Susunan instalasi sitem dua pipa pada pengelolaan limbah yang tepat adalah ….

a)

c – b – a – d – e

b)

d – b – c – d – a

c)

d – c – b – a – b

d)

d – c – e – a – b

e)

c – e – d – b – a

2.

2.      Perhatikan komponen jenis sistem penyediaan air bersih berikut!

a.       Boozter Pumps

b.      Water Tank

c.       Ground Water Tank

d.      Preasure Tank

e.       Pumps

Susunan skema Gedung dengan downfeed distribution system dengan zoning >10 lt yang tepat adalah….

a)

c – b – a – d – e

b)

d – b – c – d – a

c)

d – c – b – a – b

d)

d – c – e – a – b

e)

c – e – d – b – a

3.

  1. 3. Suatu sarana pada sistem pembuangan limbah, utk mencegah merembesnya gas atau bau dari pipa/saluran masuk kedalam ruangan dengan menggunakan “tabir air” merupakan pengertian dari ….

a)

House tank

b)

Supply

c)

Trap Seal

d)

Suction Tank

e)

Overflow

4.

  1. 4. Tempat penampungan air bersih yang terletak di bagian atas bangunan sebelum didistribusikan ke konsumen. Distribusi air dilakukan dengan prinsip “gravity flow” merupakan pengertian dari ….

a)

House tank

b)

Supply

c)

Trap Seal

d)

Suction Tank

e)

Overflow

5.

  1. 5. Pipa yang digunakan untuk mengangkut air bersih dari sumber utama (deepwell/GWT) ke penampungan sementara (housetank/water tower) merupakan fungsi dari Pipa ….

a)

House tank

b)

Supply

c)

Trap Seal

d)

Suction Tank

6.

  1. 6. Pipa yang digunakan untuk mengangkut air bersih dari penampungan sementara (house tank/water tower) ke konsumen/outlet/kran merupakan fungsi dari Pipa ….

a)

Distribusi

b)

Supply

c)

Ventstack

d)

Suction Tank

e)

Overflow

7.

  1. 7. Istilah lainnya adalah pipa peluap. Berfungsi untuk membuang kelebihan kapasitas air pada suatu penampungan hingga tidak terjadi peluapan merupakan fungsi dari Pipa ….

a)

Distribusi

b)

Supply

c)

Ventstack

d)

Suction Tank

e)

Overflow

8.

  1. 8. Suatu sarana berupa pipa hawa pada jaringan pembuangan limbah, berfungsi guna mencegah terjadinya penyumbatan didalam pipa karena terjadinya kantung udara merupakan fungsi dari Pipa ….

a)

Distribusi

b)

Supply

c)

Ventstack

d)

Suction Tank

e)

Overflow

9.

  1. 9. Tempat penampungan air bersih pada bagian bawah bangunan/dibawah tanah, sebelum dipompa ke atas (ke house tank/water tower) merupakan fungsi dari ….

a)

Distribusi

b)

Supply

c)

Ventstack

d)

Suction Tank

e)

Overflow

10.

  1. 10. Tangki tekan bertugas untuk meringankan beban kerja pompa supaya tidak bekerja terus menerus, tetapi tekanan air didalam pipa tetap konstan sesuai rencana merupakan fungsi dari ….

a)

House tank

b)

Pressure Tank

c)

Trap Seal

d)

Suction Tank

e)

Overflow

11.

  1. 11. Air dari pompa yang diambil dari deepwell atau GWT langsung didistribusikan ke masing-masing penggunaan (dengan bantuan pressure tank). Air pada pipa distribusi bertekanan tinggi karena kerja pumps atau pressure tank. Akan memancar jika kran dibuka. Merupakan pengertian dari …

a)

Upfeed Distribution System

b)

Upneed Distribution System

c)

Downfeed Distribusi system

d)

Downsee Distribusi system

e)

One Distribusi system

12.

  1. 12. Berdasarkan gambar tersebut, Angka nomer 1 merupakan jenis Pipa …..

a)

Distribusi

b)

Supply

c)

Ventstack

d)

Suction Tank

e)

Overflow

13.

  1. 13. Berdasarkan gambar tersebut, Angka nomer 2 merupakan jenis Pipa …..

a)

Distribusi

b)

Supply

c)

Ventstack

d)

Suction Tank

e)

Overflow

14.

  1. 14. Berdasarkan gambar disamping merupakan jenis sytem pendistribusian ….

a)

Upfeed Distribution System

b)

Upneed Distribution System

c)

Downfeed Distribusi system

d)

Downsee Distribusi system

e)

One Distribusi system

15.

  1. 15. Berdasarkan gambar disamping merupakan gambar saluran dari ….

a)

House tank

b)

Pressure Tank

c)

Trap Seal

d)

Suction Tank

e)

Overflow

16.

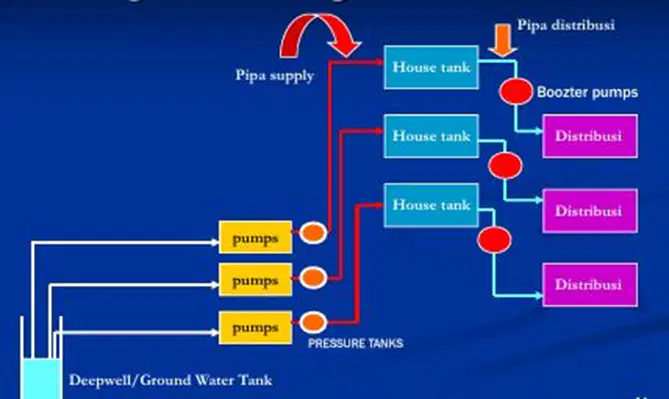

  1. 16. Gambar disamping merupakan sistem dari bagan ….

a)

Downfeed Distribution Sistem dengan Zona Distribusi

b)

Downfeed Distribution Sistem dengan Tanpa Zona Distribusi

c)

Downneed Distribution Sistem dengan Zona Distribusi

d)

Downneed Distribution Sistem dengan Tanpa Zona Distribusi

e)

Down Distribution Sistem dengan Zona Distribusi

17.

  1. 17. Gambar disamping merupakan sistem dari bagan ….

a)

Downfeed Distribution Sistem dengan Zona Distribusi

b)

Downfeed Distribution Sistem dengan Tanpa Zona Distribusi

c)

Downneed Distribution Sistem dengan Zona Distribusi

d)

Downneed Distribution Sistem dengan Tanpa Zona Distribusi

e)

Down Distribution Sistem dengan Zona Distribusi

18.

  1. 18. Gambar disamping merupakan skema Gedung dengan …….

a)

Downfeed Distribution Sistem tanpa zoning <5 LT

b)

Downfeed Distribution Sistem dengan Zoning >5 LT

c)

Downfeed Distribution Sistem tanpa zoning <20 LT

d)

Downfeed Distribution Sistem tanpa zoning <10 LT

e)

Downfeed Distribution Sistem dengan Zoning >10 LT

19.

  1. 19. Gambar disamping merupakan skema Gedung dengan …….

a)

Downfeed Distribution Sistem tanpa zoning <5 LT

b)

Downfeed Distribution Sistem dengan Zoning >5 LT

c)

Downfeed Distribution Sistem tanpa zoning <20 LT

d)

Downfeed Distribution Sistem tanpa zoning <10 LT

e)

Downfeed Distribution Sistem dengan Zoning >10 LT

20.

  1. 20. WWTP berdasarkan gambar disamping merupakan kepanjangan dari …..

a)

Waster Water Treatment Plant

b)

Waste Water Treatment Plan

c)

Waste Water Treatment Plant

d)

Wast Water Treatment Plant

e)

Wast Water Treatment Plan

21.

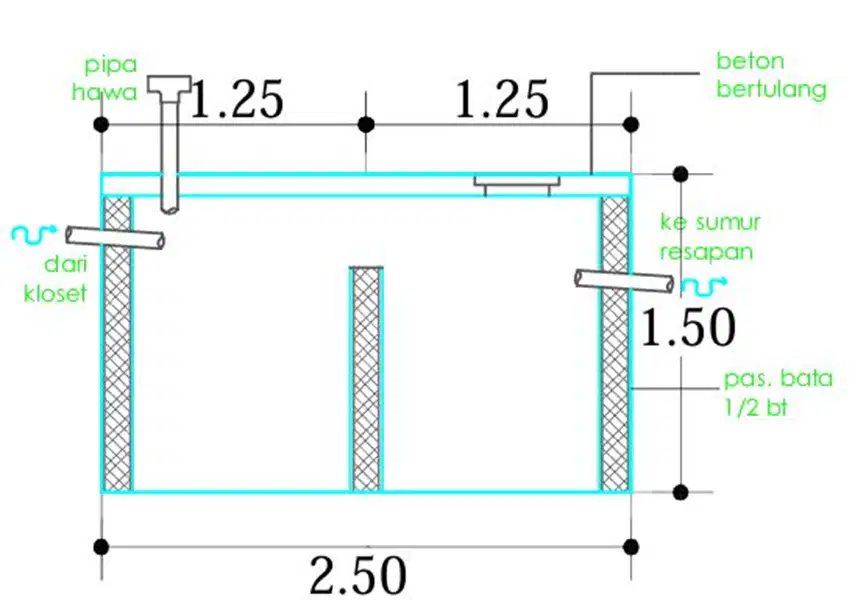

  1. 21. Gambar Disamping merupakan detail dari potongan …

a)

Septictank

b)

Bak Penangkap Lemak

c)

Sumur Resapan

d)

Bak Kontrol

e)

Bak Penampung

22.

  1. 22. Gambar Disamping merupakan detail dari potongan …

a)

Septictank

b)

Bak Penangkap Lemak

c)

Sumur Resapan

d)

Bak Kontrol

e)

Bak Penampung

23.

  1. 23. Disamping merupakan detail dari potongan …

a)

Septictank

b)

Bak Penangkap Lemak

c)

Sumur Resapan

d)

Bak Kontrol

e)

Bak Penampung

24.

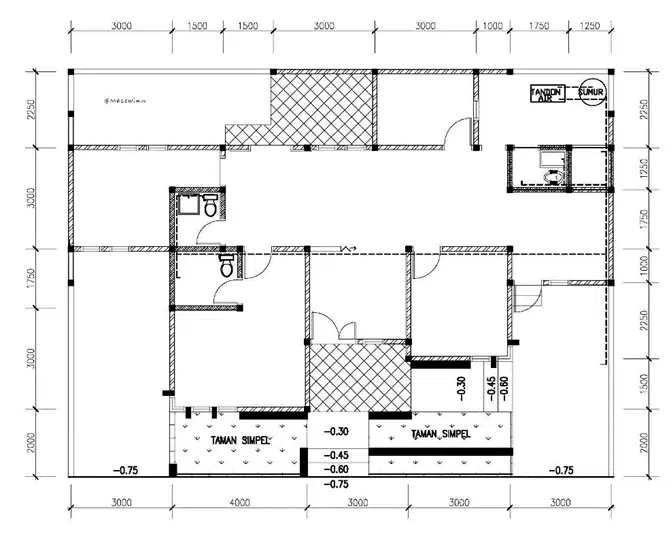

  1. 24. Berdasarkan Gambar denah sanitasi disamping, Berapa Jumlah Minimal Floor drain yang harus tersedia ….

a)

1

b)

2

c)

3

d)

4

25.

  1. 25. Berdasarkan Gambar denah sanitasi disamping, Berapa Jumlah Minimal Kran yang harus tersedia ….

a)

6

b)

7

c)

8

d)

9

e)

10

26.

  1. 26. Berdasarkan Gambar denah sanitasi disamping, Berapa Jumlah Minimal sink yang harus tersedia ….

a)

1

b)

2

c)

3

d)

4

27.

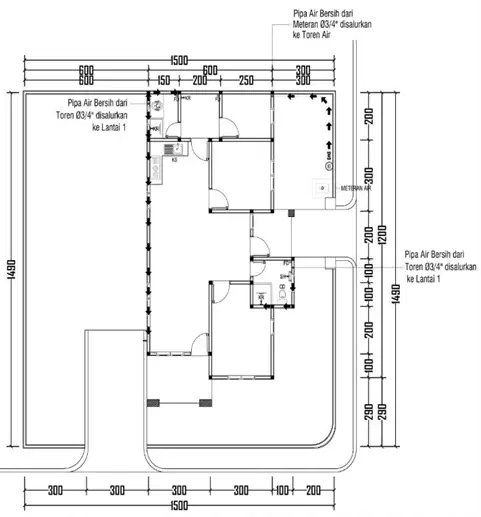

  1. 27. Berdasarkan Gambar denah sanitasi di samping, sumber air yang tersedia menggunakan….

a)

Sumur

b)

Sungai

c)

Resapan

d)

PDAM

28.

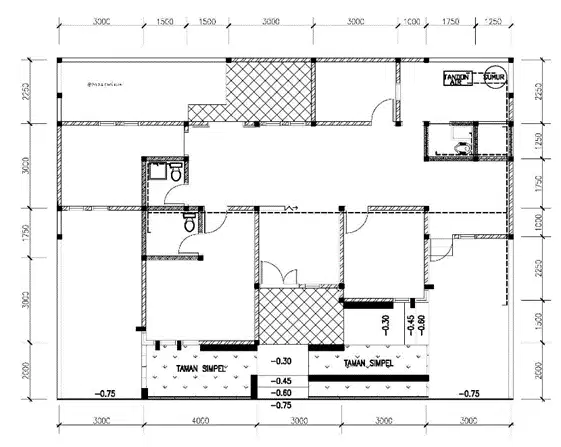

  1. 28. Berdasarkan Gambar denah sanitasi di samping, Berapa Jumlah Minimal Floor drain yang harus tersedia ….

a)

1

b)

2

c)

4

d)

3

29.

  1. 29. Berdasarkan Gambar denah sanitasi di samping, Berapa Jumlah Minimal Kran yang harus tersedia ….

a)

6

b)

7

c)

8

d)

9

30.

  1. 30. Berdasarkan Gambar denah sanitasi di samping, Berapa Jumlah Minimal sink yang harus tersedia ….

a)

1

b)

2

c)

3

d)

4

e)

Tidak ada

31.

  1. 31. Berdasarkan Gambar denah sanitasi disamping, sumber air yang tersedia menggunakan…

a)

Sumur

b)

Sungai

c)

PDAM

d)

Resapan

e)

Air Hujan

32.

  1. 32. Pipa air bersih pada bangunan bertingkat sebaiknya menggunakan tekanan yang cukup. Komponen yang berfungsi meningkatkan tekanan adalah….

a)

Ground tank

b)

Roof tank

c)

Pompa booster

d)

Septic tank

33.

  1. 33. Alat yang ditempatkan pada lantai kamar mandi untuk menangkap aliran air kotor sebelum masuk ke pipa pembuangan adalah….

a)

Grease trap

b)

Floor drain

c)

Gate valve

d)

Water meter

34.

  1. 34. Bangunan yang berfungsi menahan dan mengolah air limbah sebelum meresap ke tanah adalah….

a)

Sumur resapan

b)

Bak control

c)

Septic tank

d)

Grease trap

35.

  1. 35. Bangunan air yang digunakan sebagai tempat memeriksa arah dan elevasi pipa air kotor pada jaringan luar adalah….

a)

Bak kontrol

b)

Sumur resapan

c)

Grease trap

d)

Roof tank

e)

Pipa vent
