WorksheetsBài 15: BẢN VẼ NHÀ - Nội dung và các hình biểu diễn chính
Total questions: 10
Worksheet time: 5mins
Trong bản vẽ nhà, mặt bằng dùng để thể hiện nội dung nào rõ nhất?
Cấu tạo chi tiết móng bê tông cốt thép
Hình dáng mái nhìn từ phía trước
Bố trí các phòng theo phương ngang
Vật liệu hoàn thiện từng hạng mục

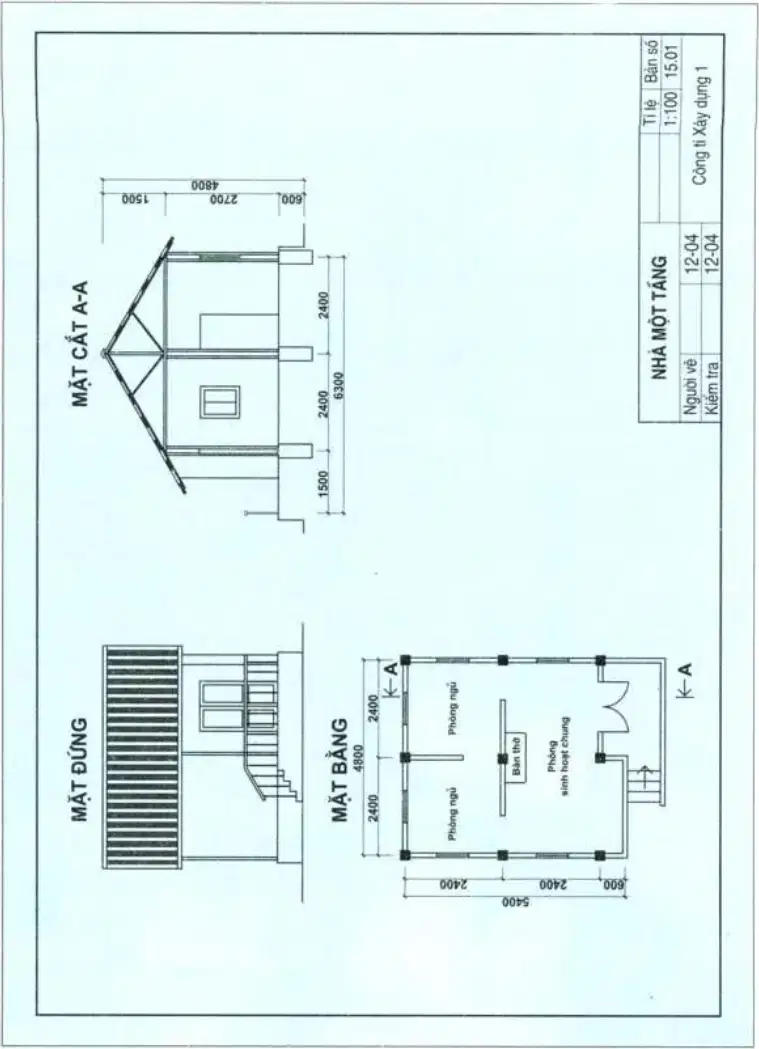

Quan sát hình, chọn phát biểu đúng về mối liên hệ giữa mặt cắt A-A và mặt bằng.
Mặt cắt A-A là ảnh chiếu của mặt bằng theo phương đứng
Mặt cắt A-A đi qua trục K-A trên mặt bằng
Mặt cắt A-A song song với mặt đứng nên không trùng vị trí
Mặt cắt A-A chỉ cắt mái, không cắt tường hay nền
Khi cần xác định chiều cao phòng và cấu tạo mái, em nên xem hình biểu diễn nào trên bản vẽ nhà?
Mặt đứng thể hiện vật liệu hoàn thiện nội thất
Bản ghi chú thể hiện diện tích tính theo quy chuẩn
Mặt bằng thể hiện vị trí cửa đi và cửa sổ
Mặt cắt thể hiện chiều cao và lớp cấu tạo
Một nhà một tầng có các phòng: phòng khách, phòng ngủ, bếp. Dựa vào mặt bằng, bước nào hợp lý nhất để bố trí cửa đi chính?
Chọn vị trí trên tường hướng ra sân trước
Đặt giữa hai phòng để dễ thông gió nội bộ
Đặt cạnh bếp để gần khu vực nấu ăn
Chọn vị trí bất kỳ vì cửa không ảnh hưởng giao thông
Trong bản vẽ mặt bằng, nội dung chính được thể hiện là gì?
Hình dạng bên ngoài của mặt đứng nhà
Vị trí và kích thước các tường vách cửa
Kích thước chiều cao của các bộ phận
Mối liên kết vật liệu và kết cấu chi tiết
Quan sát hình cầu thang trên mặt cắt, kí hiệu nào mô tả đúng phương pháp biểu diễn?
Đường bao hình dạng bên ngoài của mặt đứng
Đường cắt song song mặt phẳng chiếu đứng
Đường chiếu vuông góc mặt phẳng chiếu cạnh
Đường trục nhìn từ trên xuống theo mặt bằng

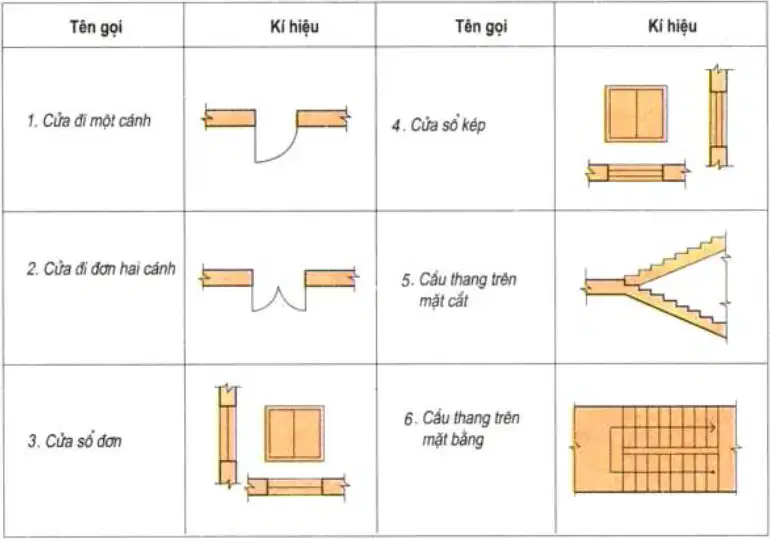

Khi đọc kí hiệu cửa sổ kép trong bảng, bước suy luận nào giúp phân biệt với cửa sổ đơn?
Tìm hai cánh mở đối xứng trong khung
Xem độ dày đường nét khung cửa
Kiểm tra có đường kích thước chiều cao
Đối chiếu vị trí đặt gần cầu thang
Khi bắt đầu đọc bản vẽ nhà, bước đầu tiên cần xác định là gì?
Tên ngôi nhà và tỉ lệ bản vẽ
Số lượng cửa chính và cửa sổ
Chiều cao tường và mái
Vật liệu hoàn thiện mặt tiền
Một ngôi nhà một tầng trong hình phối cảnh có hiên và lan can. Thông tin nào cần suy luận từ bản vẽ để kiểm tra lại điều này?
Tỉ lệ bản vẽ 1 : 100 cho mọi hình
Tên gọi mặt cắt A–A thể hiện mái
Kích thước nền cao 600 milimét
Các bộ phận khác được liệt kê có hiên
Nếu mặt bằng cho biết phòng sinh hoạt chung gồm hai phần 4800×2400 và 2400×600, phương án nào hợp lý để tính diện tích mặt bằng của phòng này?
Dùng mặt đứng để đo chiều dài thực
Nhân tổng hai chiều dài với tổng hai chiều rộng
Cộng diện tích hai hình chữ nhật riêng
Chia tổng diện tích cho tỉ lệ bản vẽ
