WorksheetsPAS GANJIL PSPTKR XII TKR 2025
Total questions: 25
Worksheet time: 2hrs 5mins
Name
Class
Date
1.
Langkah pertama untuk mengecek ketebalan kampas rem tanpa membongkar roda mobil ……
a)
Mengetes daya pengereman
b)
Memeriksa level minyak rem
c)
Mengetes kemampuan pengereman
d)
Memeriksa ketinggian pedal rem
e)
Memeriksa freeplay pedal rem
2.
Berikut merupakan gejala kerusakan yang ditimbulkan kopling manual apabila pelat kopling sudah tipis
a)
Kopling slip dan free play pedal kopling semakin kecil
b)
Mobil tersendat
c)
Susah masuk gigi
d)
Terdengar suara berisik saat pedal kopling diinjak
e)
Kopling bergetar
3.
Cara mengatasi pedal kopling yang terasa ringan adalah...
a)
Mengganti release bearing
b)
Mengganti pelat kopling
c)
Menyetel pegas diafragma
d)
Membuang udara dari sistem kopling
e)
Menyetel gerak bebas pedal
4.
Ketika kita mengendarai mobil melalui jalan yang menanjak terasa tenaga dan akselerasinya berkurang tetapi suara mesinnya meraung, penyebabnya adalah......
a)
Kopling macet
b)
Kopling slip
c)
Kabel kopling putus
d)
Gerak bebas pedal kopling terlalu besar
e)
Gerak bebas pedal kopling terlalu kecil
5.
Perhatikan pernyataan berikut
(1) Tekan pedal kopling berulang-ulang hingga terasa mulai ada tekanan
(2) Isi minyak rem pada tabung master kopling
(3) Kendorkan baut pembuangan udara pada silinder bawah
(4) Lakukan berulang-ulang hingga udara habis terbuang
(5) Tahan pedal kopling sampai udara terbuang
(6) Kunci kembali baut pembuangan udara
Dari pernyataan di atas urutan langkah kerja yang benar saat melakukan pembuangan udara adalah.........
a)
1, 3, 5, 6, 2, 4
b)
2, 3, 4, 5, 1, 6
c)
2, 1, 3, 5, 6, 4
d)
3, 4, 1, 2, 5, 6
e)
3, 5, 3, 2, 1, 4
6.
(1) Kabel kopling terlalu kendor
(2) Pelat kopling tipis
(3) Free play pedal kopling terlalu sedikit
(4) Jari-jari pegas diafragma bengkok
(5) Permukaan gesek flywheel atau pelat penekan aus
(6) Free play pedal kopling terlalu banyak
Dari pernyataan di atas manakah kerusakan yang mengakibatkan transmisi sukar masuk gigi
a)
1, 4, 6
b)
2, 3, 5
c)
2, 4, 6
d)
Opsi 4
e)
1, 2, 4
7.
Permasalahan "Loss power" pada kopling sering disebabkan karena.....
a)
Diafragma terlalu kuat
b)
Transfer tenaga dari mesin ke transmisi berjalan maksimal
c)
Tidak ada tenaga yang terbuang saat proses pemberian tenaga dari mesin ke transmisi
d)
Kampas kopling masih bagus dan bekerja sempurna
e)
Kampas kopling sudah tipis atau pegas diafragma lemah
8.
Jika terdapat udara pada sistem kopling hidrolis maka hal yang akan terjadi adalah.......=
a)
Semakin mudah masuk gigi karena injakan pedal akan semakin ringan
b)
Gigi transmisi akan loncat
c)
Injakan pedal akan semakin berat sehingga susah masuk gigi
d)
Pedal kopling akan blong dan harus ditekan berulang-ulang agar bisa masuk gigi transmisi
e)
Kopling bekerja dengan normal
9.

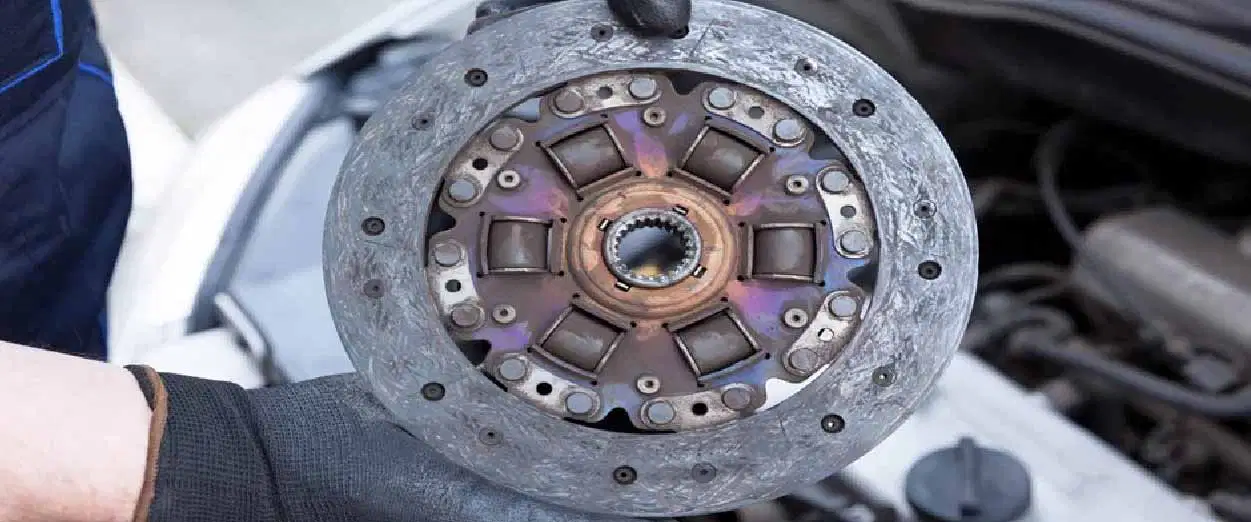

Perhatigan gambar
Dilihat dari gambar plat kopling di bawah maka dapat disimpulkan kondisinya adalah.....
a)
Masih bagus
b)
Sudah tipis dan tidak layak pakai
c)
sudah aus tapi masih layak pakai
d)
Masih baru
e)
Masih layak pakai
10.
Perhatikan gambar berikut
Sedang perlakuan apakah terhadap release bearing tersebut?
a)
Membersihkan Release bearing
b)
Membongkar release bearing
c)
Memeriksa release kerusakan bearing
d)
Melepaskankan release bearing
e)
Mengukur release bearing
11.
Gambar di bawah ini memperlihatkan
a)
Transmisi manual 3 speed
b)
Transmisi manual 4 speed
c)
Transmisi manual 5 speed
d)
Transmisi otomatis 4 speed
e)
Transmisi otomatis 5 speed
12.
Perhatikan pernyataan serta gambar berikut
(1) Kurang pelumasan
(2) Beban terlalu ringan
(3) Sengaja dipukul-pukul waktu pemasangan
(4) Beban berlebihan
(5) Akibat bantalan yang longgar
(6) Kesalahan waktu pemasangan
Dari beberapa pernyataan di atas, apa saja penyebab terjadinya kerusakan gigi tersebut?
a)
1, 4, 5
b)
1, 2, 3
c)
1, 2, 5
d)
2, 3, 5
e)
2, 1, 4
13.
Gambar di bawah ini sedang memperlihatkan..........
a)
Melepaskan bearing input shaft menggunakan alat pres
b)
Melepaskan bearing output shaft menggunakan alat pres
c)
Pemasangan bearing input shaft menggunakan alat pres
d)
Pemasangan bearing output shaft menggunakan alat pres
e)
Menjepit input shaft menggunalan ragum
14.
Perhatikan gambar!
Berdasarkan gambar di bawah, apakah maksudnya tulisan huruf A, B, C, dan D pada gambar poros di bawah ini ?
a)
Tempat pemasangan roda -roda gigi
b)
Bagian - bagian yang perlu dilakukan pengukuran
c)
Bagian-bagian yang perlu dibersihkan dan dilumasi
d)
Bagian-bagian yang mengalami keausan
e)
Bagian-bagian yang perlu dipres jika porosnya bengkok
15.
Dari hasil pengukuran kebengkokan propeller shaft pada Dial indikator terbaca 2,40 mm sedangkan limit kebengkokan maksimum yang diizinkan adalah 0,80 mm. Jika propeller tersebut masih digunakan tanpa dilakukan perbaikan, apakah yang akan terjadi?
a)
Mobil tetap normal seperti biasa
b)
Propeller shaft akan patah
c)
Propeller shaft akan terpuntir
d)
Propeller shaft bisa aus
e)
Propeller shaft akan bergetar saat berputar dan menimbulkan suara gemuruh
16.
Gambar di bawah ini sedang memperlihatkan..........
a)
Melepas propeller shaft
b)
Memasang propeller shaft
c)
Memeriksa kekocakan universal joint
d)
Memeriksa kelancaran universal joint
e)
Membongkar universal joint
17.
Gambar berikut memperlihatkan piringan tipe.......
a)
Melebar
b)
5 lobang baut
c)
Ventilasi
d)
Kombinasi cakam dan tromol
e)
Solid
18.
Perhatikan pernyataan berikut
(1) Kaliper dan silinder
(2) Pegas pengembali
(3) Stelan rem
(4) Pad rem
(5) Pen kaliper
(6) Dudukan kaliper (breket)
Dari pernyataan di atas, yang merupakan komponen-komponen rem cakram adalah......
a)
1, 2, 4, 6
b)
1, 3, 5, 6
c)
1, 2, 3, 5
d)
1, 4, 5, 6
e)
1, 2, 4, 5
19.
(1) Meneruskan putaran mesin dari propeller shaft ke roda
(2) Memperbesar tenaga mesin yang dibutuhkan untuk menjalankan mobil
(3) Menghubungkan putaran poros yang menyilang (propeller shaft dengan wheel drive shaft (poros penggerak roda)
(4) Mengatur putaran roda kiri dan kanan saat mobil berbelok
(5) Menghubungkan dan memutus putaran mesin dari propeller shaft ke roda
(6) Memperbesar momen torsi yang dibutuhkan roda
Manakah dari pernyataan diatas yang merupakan fungsi differential ?
a)
1, 2, 4, 6
b)
1, 3, 4, 6
c)
2, 4, 5, 6
d)
3, 4, 5, 6
e)
2, 3, 4, 5
20.
Sebuah mobil Kijang menimbulkan suara gemuruh saat melaju setelah dilakukan diagnosa ternyata suara tersebur bersumber dari differential (gardan) dan harus dilakukan pembongkaran.
Berikut adalah urutan pengerjaan yang dilakukan untuk menurunkan differential mobil tersebut
(1) Lepaskan poros penggerak roda kiri kanan
(2) Dongkrak mobil dan pasang jack stand
(3) Buang oli gardan
(4) Lepaskan propeller shaft
(5) Kendorkan mur roda
(6) Buka baut-baut differential carrier
(7) Lepaskan roda belakang
(8) Turunkan Differential
a)
3, 2, 5, 4, 7, 1, 6, 8
b)
3, 5, 2, 4, 7, 1, 6, 8
c)
4, 5, 7, 2, 3, 1, 6, 8
d)
3, 4, 5, 2, 7, 1, 6, 8
e)
3, 1, 5, 4, 6, 7, 2, 8
21.
Gambar di bawah ini sedang memperlihatkan..........
a)
Pemeriksaan keausan ring gear
b)
Pemeriksaan keausan pinion gear
c)
Pengukuran kebalingan ring gear
d)
Pemeriksaan bantalan differential case
e)
Pengukuran celah ring gear dengan drive pinion
22.
Perhatikan pernyataan berikut!
(1) Memberhentikan kendaraan
(2) Mengurangi laju kendaraan
(3) Menjaga kelurusan roda saat mobil melewati jalan lurus
(4) Memperbesar momen torsi yang dibutuhkan roda untuk memutar roda-roda kendaraan
(5) Menahan agar mobil tidak maju atau mundur saat diparkir
Dari pernyataan di atas yang merupakan fungsi rem adalah.........
a)
1, 2, 5
b)
1, 2, 4
c)
2, 3, 5
d)
1, 3, 5
e)
1, 2, 3
23.
Hasil pemeriksaan sebuah tromol memperlihatkan permukaan gesek tromol tersebut sudah kasar setelah diukur ternyata masih layak dipakai tetapi perlu perbaikan. Tindakan perbaikan yang dilakukan adalah dengan cara.....
a)
Digerinda
b)
Digosok
c)
Dibubut
d)
Cukup dibersihkan
e)
Dipres
24.
Perhatikan pernyataan berikut ini untuk melakukan penyetelan celah ring gear dengan drive pinion
(1) Kendorkan cincin penyetel sebelah Drive pinion
(2) Lepaskan pelat penahan cincin penyetel
(3) Kendorkan baut kap bantalan Differential case
(4) Kunci cincin penyetel sebelah Ring gear
(5) Lakukan pengukuran celah gigi
(6) Kencangkan kembali baut kap differential
(7) Pasang pelat penahan cincin penyetel
Urutan langkah kerja untuk merapatkan celah ring gear dengan drive pinion adalah......
a)
1--> 3--> 2--> 4--> 5--> 7--> 6
b)
2--> 4--> 3--> 4--> 5--> 7--> 6
c)
3--> 5--> 1--> 4--> 2--> 7--> 6
d)
2--> 3--> 1--> 4--> 5--> 6--> 7
e)
4--> 1--> 3--> 2--> 5--> 7--> 6
25.
Perhatikan gambar!
Sepatu rem, kanvas rem, backing plate, wheel cylinder, return spring ditunjukkan pada gambar........
a)
10, 9, 8, 5, 4
b)
3, 4, 8, 9, 10
c)
10, 9, 6, 5, 4
d)
9, 10, 8, 5, 4
e)
9, 10, 6, 5, 4
