WorksheetsChasis dan PT kls XI TKR (Remed)
Total questions: 35
Worksheet time: 43mins
Pilih pernyataan yang benar tentang cara kerja sistem saat pedal ditekan dan saat tidak ditekan!
Saat pedal ditekan, sistem bekerja dan saat tidak ditekan, sistem tidak bekerja.
Saat pedal ditekan, sistem tidak bekerja dan saat tidak ditekan, sistem bekerja.
Sistem selalu bekerja, baik pedal ditekan maupun tidak.
Sistem tidak pernah bekerja, baik pedal ditekan maupun tidak.
Apa penyebab utama Clutch Disc lebih cepat habis/aus?
Penggunaan kopling yang sering dan kasar
Kualitas oli mesin yang buruk
Penggunaan bahan bakar yang tidak sesuai
Kerusakan pada sistem pendingin mesin
Pilih pernyataan yang benar mengenai cara kerja sistem transmisi pada gigi 1, 2, 3, 4, dan mundur!
Gigi 1 digunakan untuk torsi besar dan kecepatan rendah, gigi mundur untuk bergerak ke belakang.
Gigi 4 digunakan untuk torsi besar dan kecepatan rendah, gigi mundur untuk bergerak ke depan.
Gigi 2 digunakan untuk kecepatan maksimum, gigi mundur untuk parkir.
Gigi 3 digunakan untuk torsi maksimum, gigi mundur untuk berhenti.
Penyebab utama gigi transmisi susah dimasukkan saat perpindahan gigi adalah...
Kopling tidak terlepas dengan sempurna
Oli transmisi terlalu banyak
Ban kendaraan aus
Aki kendaraan lemah
Pilih pernyataan yang benar tentang cara kerja sistem saat pedal ditekan dan tidak ditekan!
Saat pedal ditekan, sistem bekerja; saat tidak ditekan, sistem tidak bekerja.
Saat pedal ditekan, sistem tidak bekerja; saat tidak ditekan, sistem bekerja.
Sistem selalu bekerja, baik pedal ditekan maupun tidak ditekan.
Sistem tidak pernah bekerja, baik pedal ditekan maupun tidak ditekan.
Saat melakukan pengereman, mobil cenderung mengarah ke salah satu sisi karena:
gaya pengereman pada roda kiri dan kanan tidak seimbang
kecepatan mobil terlalu tinggi
ban mobil selalu aus secara merata
mobil selalu bergerak lurus saat direm
Yang merupakan fungsi dari kopling gesek pada mobil adalah ...
Menggandakan putaran mesin
Mereduksi putaran mesin
Memutus dan menyambung putaran mesin ke tranmisi
Memutus dan menyambung putarab tranmsi ke poros propeller
Perhatikan gambar diatas.
Yang ditunjuk oleh huruf a pada gambar merupakan komponen ...
Kopling
Tranmisi
Roda dan ban
Gardan
Letak dari kopling yaitu berada pada …
Body kendaraan
Diantara roda dan transmisi
Diantara transmisi dan gardan
Diantara engine dan transmisi
Gambar berikut ini menunjukkan pemeriksaan pada komponen ...
Plat penekan
Kampas kopling
Bantalan pembebas
Pegas diagfragma
Apa perbedaan kopling plat tunggal dengan kopling plat ganda ...
Plat tunggal terdiri dari 1 plat kopling, plat ganda terdiri lebih dari 1 plat kopling
Plat tunggal terdiri lebih dari 1 plat kopling, plat ganda terdiri dari 1 plat kopling
Plat tunggal terendam oli, plat ganda tidak terendam oli
Plat tunggal digunakan pada sepeda motor, plat ganda digunakan pada mobil
Yang bukan merupakan Syarat- syarat yang harus dipenuhi sebuah kopling adalah ...
Dapat menghubungkan putaran dengan lembut
Dapat memindahkan tenaga motor ke transmisi dengan slip
Dapat memutuskan hubungan dengan sempurna dan cepat
Mempunyai daya tahan gesek yang tinggi
Ketika mobil sedang melaju, sebaiknya tidak meletakkan kaki secara terus menerus pada pedal kopling. Hal ini dapat menyebabkan ...
Master kopling cepat aus
Kampas kopling cepat aus
Permukaan pelat kopling menjadi tidak rata
Release bearing cepat rusak
Alat yang digunakan untuk mengukur kedalaman paku keling pada kampas kopling adalah ...
Multimeter
Timbangan
Dweel tester
Jangka Sorong
Komponen kopling mobil yang berfungsi mendorong pegas matahari untuk membebaskan plat kopling adalah
Release bearing
Pilot bearing
Plat penekan
Fly wheel
Fungsi rem pada kendaraan adalah
mengurangi kecepatan dan menghentikan kendaraan
menghentikan kendaraan
memperlambat kendaraan
memperlambat dan mempercepat kendaraan
Pada reservoir tank, tinggi volume permukaan minyak rem menurun walaupun tidak ada kebocoran pada sistem hidroliknya, hal itu disebakan oleh
terjadi pembesaran volume di silinder roda karena pad telah aus
minyak rem menguap karena vicositasnya sangat kecil bila dibandingkan dengan minyak pelumas
minyak rem menguap karena sering digunakan
terdapat udara di dalam sistem hidroliknya
Komponen pada wheel cylinder terdapat komponen yang digunakan untuk membuang udara dari minyak rem adalah
bleeder plug
piston plug
spring seat plug
compression spring plug
Yang bukan tipe rem tromol adalah
type two friction
type uni servo
type leading and trailing
type duo servo
Menggubah gerak pedal rem ke dalam tekanan hidrolis adalah tugas
master silinder
girling type
portrles type
silinder pembebas
Gambar di bawah merupakan rem tromol dengan tipe
two leading
leading and trailing
dual two leading
uni servo
Faktor utama dalam pengereman adalah
friction
freezing
action
pressing
Gambar di bawah merupakan disc brake type
fixed caliper
floating caliper
semi floating caliper
full floating caliper
Perhatikan Foto Pemasangan Gigi Mundur, adalah…
Perhatikan Foto Pemasangan Gigi 1, adalah …
Komponen Synchromes yang berfungsi untuk menyerempakan putaran adalah ?
Shifting key
Sleeve Hub
Cluth Hub
Syncrhronizering
Komponen Synchromes yang berhubungan dengan Output Shaft melalui Spiln (alur) adalah ?
Shifting key
Sleeve Hub
Cluth Hub
Syncrhronizering
Komponen yang menerima moment output dari unit kopling adalah …
Input shaft
Transmission gear
Shift Fork
Synchromesh
Komponen transmisi yang meneruskan putaran dari transmisi menuju poros propeller adalah ….
Output shaft
Input shaft
Synchromesh
Transmission gear

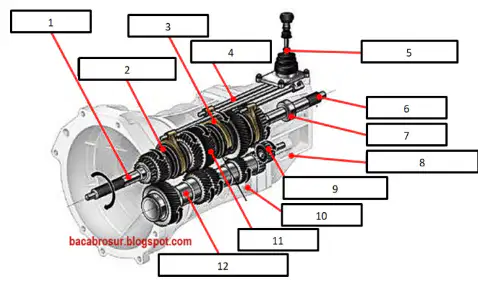

Clutch hub dan shifting key ditunjukkan pada nomor ……
2 dan 3
1 dan 2
3 dan 4
3 dan 2
1 dan 4
Clutch hub dan shifting key ditunjukkan pada nomor ……
1 dan 2
2 dan 3
3 dan 2
4 dan 1
1 dan 4
Posisi transmisi manual pada kendaraan secara skema dapat dilihat pada gambar ini, ditunjukkan pada huruf ....
D
C
A
B
Untuk menggerakkan kearah mundur, pada gigi transmisi ditambahkan dengan ......
final gear
counter gear
helical gear
idle gear
sebutkan fungsi dari sistem rem pada kendaraan !
Sebutkan Komponen-komponen sistem rem teromol tipe two leading !
