Napájecí zdroje

Total questions: 77

Worksheet time: 39mins

Name
Class
Date
1.

Jaké jsou hlavní typy napájecích zdrojů? Vyberte správnou možnost:

a)

elektrochemické

b)

elektrooptické (solární články)

c)

termoelektrické články (Peltierovy)

d)

zdroje napájené z elektrické rozvodné sítě

e)

elektromechanické (generátory, dynama, alternátory)

2.

Doplň: Elektronická zařízení ke své činnosti potřebují vhodný _______ zdroj, kterým je nejčastěji zdroj konstantního napětí dostatečného výkonu.

a)

napájecí

b)

světelný

c)

teplotní

d)

mechanický

3.

Který z následujících typů napájecích zdrojů využívá solární články?

a)

elektrochemické

b)

elektrooptické

c)

termoelektrické články

d)

elektromechanické

4.

Účel napájecího zdroje v elektronických zařízeních je:

a)

převádět elektrickou energii na vhodné napětí a proud pro zařízení

b)

zvyšovat rychlost procesoru

c)

uchovávat data při remotech

d)

zlepšovat kvalitu zvuku

5.

Který typ napájecího zdroje zahrnuje generátory, dynama a alternátory?

a)

Elektromechanické

b)

Chemické

c)

Fotovoltaické

d)

Tepelné

6.

Každý napájecí zdroj je možné nahradit podle Théveninovy věty sériovým spojením ideálního zdroje napětí a jeho vnitřního odporu. Čím lze většinou nahradit zátěž zdroje?

a)

Kondenzátorem

b)

Lineárním rezistorem

c)

Cívkou

d)

Diodou

7.

Na obrázku je znázorněna zatěžovací charakteristika reálného zdroje, který má zabudovanou nadproudovou ochranu. Jak se nazývá úhel, který určuje velikost vnitřního odporu zdroje?

a)

α (alfa)

b)

β (beta)

c)

γ (gama)

d)

θ (theta)

8.

Z obrázku je vidět, že napětí zdroje U2 s velikostí zatěžovacího proudu klesá. Pokles je způsoben vnitřním odporem, jehož velikost je úměrná velikosti úhlu ___?

a)

α (alfa)

b)

β (beta)

c)

γ (gama)

d)

δ (delta)

9.

Jaký je vzorec pro výpočet vnitřního odporu zdroje podle obrázku?

a)

R_i = (U_{2a} - U_{2b}) / (I_{2a} - I_{2b})

b)

R_i = (I_{2a} - I_{2b}) / (U_{2a} - U_{2b})

c)

R_i = (U_{2a} + U_{2b}) / (I_{2a} + I_{2b})

d)

R_i = (U_{2a} - U_{2b}) * (I_{2a} - I_{2b})

10.

Nadproudová ochrana: Proti přílišné zátěži, kterou může být například _______ výstupních svorek, nadproud způsobený poruchou napájeného zařízení apod. se napájecí zdroje vybavují tzv. nadproudovou ochranou.

a)

zkrat

b)

zahřátí

c)

vysoké napětí

d)

přepětí

11.

Jak se chová zdroj po překročení stanovené velikosti zátěžového proudu Iz při nadproudové ochraně?

a)

Jako zdroj konstantního napětí

b)

Jako zdroj konstantního proudu

c)

Jako zdroj proměnného proudu

d)

Jako zdroj proměnného napětí

12.

Ochrana proti zkratu: Někdy je nutné použít ______ proti zkratu, která v případě nadměrného zatěžovacího proudu způsobí nejen pokles velikosti výstupního napětí, ale i výstupního proudu.

a)

pojistku

b)

rezistor

c)

kondenzátor

d)

transformátor

13.

Při zatížení nad stanovenou mez dojde k poklesu výstupního proudu a zároveň k radikálnímu snížení výstupního napětí. Po změně zátěže na dovolenou velikost se zdroj automaticky uvede do normálního pracovního režimu.

a)

Pravda

b)

Nepravda

14.

Podle typu dodávaného výkonu: Jaké jsou zdroje stejnosměrných napětí a proudů?

a)

Zdroje stejnosměrných napětí a proudů

b)

Zdroje střídavých napětí a proudů

c)

Zdroje mechanické energie

d)

Zdroje tepelné energie

15.

Podle typu dodávaného výkonu: Jaké jsou zdroje střídavých napětí a proudů?

a)

Zdroje střídavých napětí a proudů

b)

Zdroje stejnosměrného napětí a proudu

c)

Zdroje tepelné energie

d)

Zdroje mechanické energie

16.

Podle základního fyzikálního principu činnosti: Které zdroje jsou elektrochemické?

a)

elektrochemické (primární a sekundární suché články)

b)

tepelné (termočlánky, termoelektrické generátory)

c)

mechanické (generátory, dynama)

d)

světelné (fotovoltaické články)

17.

Podle povahy vnitřních dějů: Jaké jsou zdroje regulované?

a)

zdroje regulované (se spojitou či nespojitou regulací)

b)

zdroje neregulované (bez možnosti regulace)

c)

zdroje s proměnným napětím

d)

zdroje s tradicí

18.

Podle blokového schématu síťového zdroje doplňte, jaké napětí a frekvence je na vstupu:

a)

230 V / 50 Hz

b)

120 V / 60 Hz

c)

400 V / 50 Hz

d)

12 V / 100 Hz

19.

Který blok ve schématu síťového zdroje slouží k ochraně před nadproudem?

a)

Transformátor

b)

Pojistka

c)

Usměrňovač

d)

Stabilizátor

20.

Seřaďte bloky síťového zdroje podle pořadí, jakým prochází elektrický proud od vstupu k výstupu:

a)

1. Vypínač, 2. Pojistka, 3. Transformátor, 4. Usměrňovač, 5. Filtr, 6. Stabilizátor

b)

1. Pojistka, 2. Vypínač, 3. Transformátor, 4. Usměrňovač, 5. Filtr, 6. Stabilizátor

c)

1. Vypínač, 2. Transformátor, 3. Pojistka, 4. Usměrňovač, 5. Filtr, 6. Stabilizátor

d)

1. Vypínač, 2. Pojistka, 3. Usměrňovač, 4. Transformátor, 5. Filtr, 6. Stabilizátor

21.

Stabilizátor ve schématu síťového zdroje slouží k:

a)

udržení stálého výstupního napětí

b)

zvýšení vstupního napětí

c)

snížení spotřeby proudu

d)

ochraně proti zkratu

22.

Co je úkolem síťového transformátoru?

a)

Změnit amplitudu síťového harmonického napětí (zpravidla snížit) a galvanicky oddělit další obvody napájecího zdroje od síťového rozvodu.

b)

Zvyšovat frekvenci síťového napětí na vyšší hodnoty.

c)

Převádět stejnosměrné napětí na střídavé.

d)

Sloužit jako hlavní zdroj elektrické energie v domácnosti.

23.

Jaké napětí je na výstupu transformátoru ve srovnání s jeho vstupem?

a)

Harmonické napětí o stejném kmitočtu jako na jeho vstupu, avšak s jinou amplitudou.

b)

Stejnosměrné napětí s vyšší hodnotou než na vstupu.

c)

Střídavé napětí s dvojnásobným kmitočtem oproti vstupu.

d)

Napětí s náhodnou amplitudou a kmitočtem.

24.

Síťové transformátory mohou plnit ještě další úkoly, například měnit počet fází.

a)

True

b)

False

25.

Transformátory se vyrábějí jako:

a)

jednofázové

b)

třífázové

c)

obojí

26.

Na straně výstupní, sekundární, je síťový transformátor nejčastěji zatížen:

a)

motorem

b)

obvodem usměrňovače

c)

žárovkou

27.

Počet výstupních vinutí může být různý podle požadavků.

a)

True

b)

False

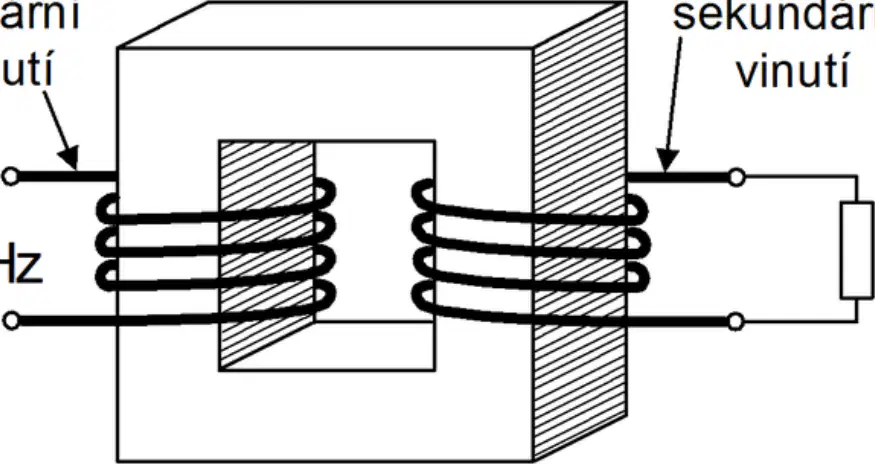

28.

Podle schématu síťového transformátoru doplň název části: ________ je část, která je připojena k síti 230V/50Hz.

a)

primární vinutí

b)

sekundární vinutí

c)

jádro transformátoru

d)

izolace

29.

Podle schématu síťového transformátoru doplň název části: ________ je část, která je připojena k žárovce (Ž).

a)

sekundární vinutí

b)

primární vinutí

c)

jádro transformátoru

d)

přepínač napětí

30.

Která část transformátoru je označena jako 'magnetický obvod'?

a)

Vinutí

b)

Jádro

c)

Žárovka

d)

Síť

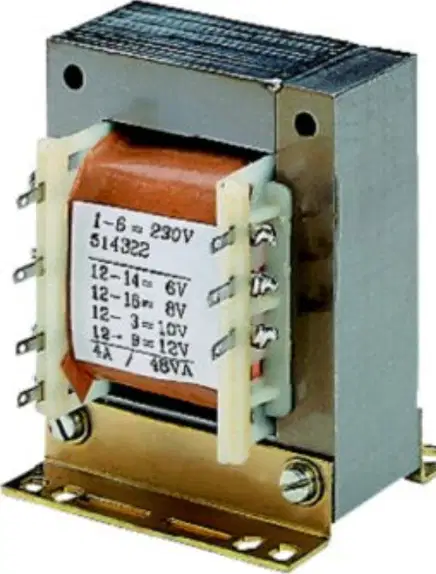

31.

Jaký typ transformátoru je zobrazen vlevo?

a)

Toroidní transformátor

b)

Síťový transformátor

32.

Jaký typ transformátoru je zobrazen vpravo?

a)

Síťový transformátor

b)

Toroidní transformátor

33.

Co je nejjednodušší typ usměrňovače? Obsahuje jen jeden usměrňovací prvek, zpravidla diodu, zátěží je rezistor.

a)

Jednoduchý jednofázový usměrňovač s diodou a rezistorem jako zátěží.

b)

Jednofázový můstkový position usměrňovač se čtyřmi diodami.

c)

Třífázový usměrňovač s transformátorem.

d)

Jednofázový usměrňovač s tyristorem.

34.

Jaký je vztah mezi maximálním napětím na vstupu a výstupu a úbytkem napětí na diodě v jednofázovém usměrňovači? Uveďte vzorec.

a)

U_{1max} - U_{2max} = U_D \neq 0,7V

b)

U_{1max} + U_{2max} = U_D

c)

U1max=U2max⋅UDU_{1max} = U_{2max} \cdot U_D

d)

U_{1max} - U_{2max} = 0

35.

Jaký je vzorec pro proud v obvodu jednofázového usměrňovače s odporovou zátěží?

a)

i = u2Rz\frac{u_2}{R_z}

b)

i=u2⋅Rzi = u_2 \cdot R_z

c)

i = Rzu2\frac{R_z}{u_2}

d)

i = u_2 + R_z

36.

Jaký je vzorec pro maximální proud v obvodu jednofázového usměrňovače s odporovou zátěží?

a)

I_{max} = U2maxRz\frac{U_{2max}}{R_z}

b)

Imax=U2max⋅RzI_{max} = U_{2max} \cdot R_z

c)

I_{max} = RzU2max\frac{R_z}{U_{2max}}

d)

I_{max} = U_{2max} + R_z

37.

Rozdíl napětí U1max a U2max je způsoben ________ na diodě UD.

a)

úbytkem napětí

b)

zvýšením proudu

c)

poklesem teploty

d)

zkratem obvodu

38.

Jaký je maximální proud v obvodu jednofázového usměrňovače s odporovou zátěží?

a)

Imax

b)

Irms

c)

Imed

d)

Imin

39.

Jaký prvek je označen písmenem D?

a)

Rezistor

b)

Dioda

c)

Kondenzátor

d)

Cívka

40.

Jednofázový usměrňovač s kapacitním charakterem zátěže slouží k:

a)

přeměně střídavého napětí na stejnosměrné s vyhlazením pomocí kondenzátoru

b)

zvýšení frekvence střídavého napětí

c)

snížení kapacity kondenzátoru v obvodu

d)

změně stejnosměrného napětí na střídavé

41.

Na které parametry klademe důraz u jednocestného usměrňovače s kapacitní zátěží? Vyplň jeden z nich: - ________ stejnosměrného výstupního napětí

a)

zvlnění

b)

frekvence

c)

kapacita

d)

proud

42.

Na které parametry klademe důraz u jednocestného usměrňovače s kapacitní zátěží? Vyplň jeden z nich: - napěťové ________ diody

a)

namáhání

b)

ztráty

c)

výkony

d)

proudy

43.

Na které parametry klademe důraz u jednocestného usměrňovače s kapacitní zátěží? Vyplň jeden z nich: - velikost ________ proudu diodou (maximum při zapnutí a při ustáleném stavu)

a)

propustného

b)

závěrného

c)

proudového

d)

napěťového

44.

Na které parametry klademe důraz u jednocestného usměrňovače s kapacitní zátěží? Vyberte jeden z nich: - napětí na ________

a)

zátěži

b)

diodě

c)

transformátoru

d)

spínači

45.

Která veličina je označena jako U2AV?

a)

Průměrná hodnota výstupního napětí

b)

Maximální hodnota proudu

c)

Okamžitá hodnota napětí

d)

Rozdíl napětí

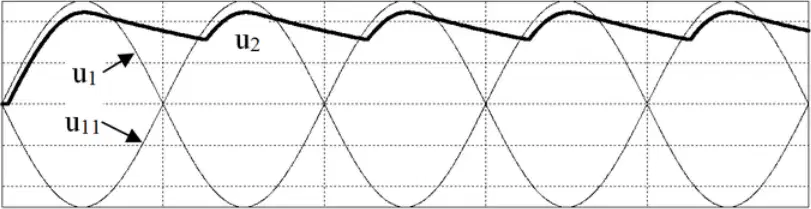

46.

Jaký je význam ΔU2 v horním grafu? Napište odpověď.

a)

ΔU2 představuje zvlnění (rozdíl) napětí na výstupu usměrňovače.

b)

ΔU2 představuje maximální proud v obvodu.

c)

ΔU2 představuje průměrné napětí na vstupu.

d)

ΔU2 představuje frekvenci střídavého proudu.

47.

Ve středním grafu je znázorněn průběh proudu iD. Jaký je charakter tohoto proudu?

a)

Průběžný proud

b)

Pulzující proud

c)

Stálý proud

d)

Žádný proud

48.

Jaký je vzorec pro činitel zvlnění p?

a)

p = (ΔU / USS) · 100 [%]

b)

p = (USS / ΔU) · 100 [%]

c)

p = (ΔU · USS) / 100 [%]

d)

p = (ΔU / USS) · 10 [%]

49.

Co znamená USS ve vzorci pro činitel zvlnění?

a)

USS je stejnosměrné výstupní napětí.

b)

USS je špičkové střídavé napětí.

c)

USS je průměrné výstupní napětí.

d)

USS je okamžité výstupní napětí.

50.

Co znamená ΔU ve vzorci pro činitel zvlnění?

a)

ΔU je rozkmit (špička – špička) zvlnění.

b)

ΔU je průměrná hodnota napětí.

c)

ΔU je maximální proud.

d)

ΔU je frekvence zvlnění.

51.

Na čem závisí velikost zvlnění výstupního napětí?

a)

Velikost zvlnění závisí zejména na velikosti odporu zátěže, kmitočtu vstupního napětí, velikosti kapacity C, vlastnostech usměrňovacích diod (dynamický odpor) a velikosti odporu sekundárního vinutí transformátoru.

b)

Velikost zvlnění závisí pouze na teplotě okolí a barvě vodičů.

c)

Velikost zvlnění závisí jen na délce kabelu a typu izolace.

d)

Velikost zvlnění závisí pouze na napětí baterie a počtu diod.

52.

Jaká je hodnota koeficientu K pro jednocestný usměrňovač?

a)

600

b)

0,45

c)

1,11

d)

0,707

53.

Jaká je hodnota koeficientu K pro dvoucestný usměrňovač?

a)

300

b)

0,637

c)

0,45

d)

1,11

54.

Navrhněte sběrací kondenzátor pro dvoucestný usměrňovač Uss = 24 V, IVYST = 1 pro činitel zvlnění p = 2%.

a)

6250 μF nebo 6,25 mF

b)

2500 μF nebo 2,5 mF

c)

10000 μF nebo 10 mF

d)

4000 μF nebo 4 mF

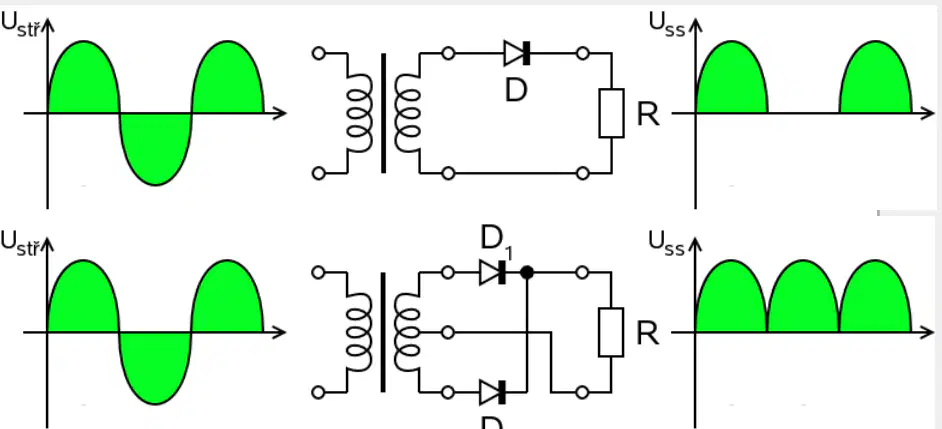

55.

Jaké jsou výhody jednofázového usměrňovače s diferenčním transformátorem?

a)

Další snížení zvlnění, vyšší střední hodnota výstupního napětí, každou diodou teče jen polovina proudu do zátěže, poloviční kapacita kondenzátoru pro stejné zvlnění, sekundární vinutí transformátoru není přesycováno stejnosměrnou složkou proudu.

b)

Potřeba dvou diod, nutnost přesného sekundárního vinutí transformátoru s odbočkou.

c)

Zvýšení zvlnění, nižší střední hodnota výstupního napětí.

d)

Žádná z možností není správná.

56.

Jaké jsou nevýhody jednofázového usměrňovače s diferenčním transformátorem?

a)

Další snížení zvlnění

b)

Potřeba dvou diod, nutnost přesného sekundárního vinutí transformátoru s odbočkou

c)

Vyšší střední hodnota výstupního napětí

d)

Poloviční kapacita kondenzátoru pro stejné zvlnění

57.

Doplňte: Pro správnou činnost obvodu je třeba transformátoru s ________, který se chová jako zdroj dvou harmonických průběhů o stejném kmitočtu a amplitudě, ale se vzájemným fázovým posuvem.

a)

odbočkou

b)

jádrem

c)

vinutím

d)

rezistorem

58.

Sekundární vinutí musí být realizováno co nejpřesněji.

a)

Pravda

b)

Nepravda

59.

Jaký je hlavní účel použití filtračního kondenzátoru nebo tlumivky v usměrňovači?

a)

Snížení zvlnění výstupního napětí.

b)

Zvýšení vstupního proudu.

c)

Změna polarity napětí.

d)

Snížení účinnosti usměrňovače.

60.

Podívejte se na schéma a průběh napětí na obrázku. Jaký typ usměrňovače je zobrazen v první řadě?

a)

Jednocestný usměrňovač

b)

Dvoucestný jednofázový usměrňovač

c)

Dvoucestný můstkový usměrňovač

61.

Podívejte se na schéma a průběh napětí na obrázku. Jaký typ usměrňovače je zobrazen ve druhé řadě?

a)

Jednocestný usměrňovač

b)

Dvoucestný jednofázový usměrňovač

c)

Dvoucestný můstkový usměrňovač

62.

Podívejte se na schéma a průběh napětí na obrázku. Jaký typ usměrňovače je zobrazen ve třetí řadě?

a)

Jednocestný usměrňovač

b)

Dvoucestný jednofázový usměrňovač

c)

Dvoucestný můstkový usměrňovač

63.

Jaký prvek je označen symbolem 'C'?

a)

Kondenzátor

b)

Rezistor

c)

Transformátor

d)

Dioda

64.

Účel prvku označeného 'R_Z' v obvodu je:

a)

Omezit proud v obvodu

b)

Zvýšit napětí v obvodu

c)

Sloužit jako kondenzátor

d)

Změnit frekvenci signálu

65.

Podívejte se na schéma 'Jednofázový usměrňovač s diferenčním transformátorem'. Doplňte název prvku označeného 'D_1':

a)

Dioda

b)

Rezistor

c)

Kondenzátor

d)

Transformátor

66.

Který prvek v obvodu slouží k usměrnění proudu?

a)

Transformátor

b)

Dioda

c)

Kondenzátor

d)

Rezistor

67.

Podívejte se na horní graf. Které průběhy napětí jsou v grafu zobrazeny?

a)

a) u1, u11, u2

b)

b) u1, u2, u3

c)

c) u11, u12, u2

d)

d) u1, u12, u3

68.

Podívejte se na dolní graf. Jaká veličina je zde zobrazena?

a)

iRz

b)

U

c)

P

d)

R

69.

Jaký je úkol stabilizátorů napětí?

a)

Udržovat stálé napětí na zátěži buď při kolísajícím napětí zdroje nebo při změnách zatěžovacího proudu. Zapojují se mezi napájecí zdroj a zátěž.

b)

Zvyšovat frekvenci střídavého proudu v obvodu.

c)

Snižovat teplotu elektronických součástek.

d)

Zajišťovat ochranu proti zkratu v elektrickém obvodu.

70.

Jaký prvek využívají pasivní stabilizátory ke stabilizaci?

a)

Nelineární prvek.

b)

Rezistor.

c)

Kondenzátor.

d)

Induktor.

71.

Jaký obvod využívají aktivní stabilizátory ke stabilizaci?

a)

Zpětnovazební obvod.

b)

Oscilační obvod.

c)

Filtrační obvod.

d)

Rozdílový obvod.

72.

Co znamená pulzní regulace ve stabilizátorech napětí?

a)

Spínané zdroje.

b)

Lineární zesilovače.

c)

Transformátorové usměrňovače.

d)

Bateriové zálohování.

73.

Jaký prvek je zapojen mezi vstupní napětí U1 a Zenerovu diodu ZD?

a)

Rezistor Rs

b)

Kondenzátor

c)

Cívka

d)

Tranzistor

74.

Doplňte do vzorce pro výpočet odporu Rp: Rp = (U1 - ___) / (I + ID)

a)

U2

b)

I

c)

ID

d)

U1

75.

Podle grafu činnosti parametrického stabilizátoru: Co označuje bod P na grafu?

a)

Maximální výkon

b)

Pracovní bod stabilizátoru

c)

Minimální proud

d)

Maximální napětí

76.

Lineární stabilizátory využívají k snížení a stabilizaci napětí lineární prvek, například ________. Na tomto prvku vzniká přesně definovaný úbytek napětí. Výstupní napětí je v případě lineárních stabilizátorů vždy nižší, než je napětí vstupní.

a)

tranzistor

b)

dioda

c)

rezistor

d)

kondenzátor

77.

Výhodou lineárních stabilizátorů je jednoduchá konstrukce, nízká cena, velmi málo externích součástek a ________ výstupní napětí.

a)

hladké

b)

kolísavé

c)

nestabilní

d)

šumové
