LATIHAN SOAL TAB

Total questions: 100

Worksheet time: 1hrs 15mins

Name
Class
Date
1.

Dalam hirarki pengendalian risiko (Hierarchy of Control), metode manakah yang dianggap paling efektif untuk menghilangkan bahaya di tempat kerja?

a)

Alat Pelindung Diri (APD)

b)

Rekayasa Teknik (Engineering Control)

c)

Eliminasi (menghilangkan seluruh bahaya di tempat kerja)

d)

Substitusi

e)

Pengendalian Administratif

2.

Saat melakukan servis pada sistem hidrolik, mengapa teknisi wajib menurunkan semua attachment (seperti bucket atau blade) ke tanah dan membuang tekanan sisa (release pressure)?

a)

Agar oli hidrolik tidak cepat panas saat mesin dimatikan

b)

Untuk memudahkan proses pembersihan unit dari debu dan kotoran

c)

Mencegah pergerakan mendadak attachment dan semburan oli bertekanan tinggi yang dapat menembus kulit

d)

Memastikan aliran oli hidrolik berjalan lancar di dalam sistem

e)

Membuat unit mudah untuk dioperasikan

3.

Pemeriksaan level oli mesin pada alat berat harus dilakukan saat mesin dalam kondisi...

a)

Beroperasi pada putaran tinggi

b)

Mati selama minimal 10–15 menit (agar oli turun ke oil pan)

c)

Baru saja dimatikan

d)

Miring ke salah satu sisi untuk memeriksa

e)

Pada saat engine low idle

4.

Seorang operator dozer melihat lampu indikator suhu coolant tiba-tiba naik melebihi batas aman, sementara indikator tekanan oli mesin menunjukkan kondisi normal. Tindakan maintenance darurat yang paling logis dan perlu dilakukan segera adalah...

a)

Mematikan mesin, tetapi membiarkan kunci kontak ON dan kipas tetap berputar, lalu memeriksa level coolant setelah mesin agak dingin

b)

Langsung membuka radiator cap untuk melihat level air dan menambahkan air dingin

c)

Menaikkan putaran mesin (RPM) ke maksimum untuk meningkatkan sirkulasi air

d)

Menambahkan oli hidrolik karena oli hidrolik juga berfungsi sebagai pendingin

e)

Mengabaikan indikator suhu karena tekanan oli normal menunjukkan mesin baik-baik saja

5.

Pada saat pemeriksaan grease di swing bearing sebuah excavator, grease baru yang dipompa keluar berwarna hitam dan mengandung banyak serpihan logam halus. Evaluasi terbaik atas kondisi ini adalah

a)

Grease yang digunakan memiliki kualitas yang sangat baik karena mampu menyerap semua kontaminan

b)

Swing bearing mengalami keausan parah (gagal) dan harus segera diganti untuk mencegah kerusakan katastropik

c)

Cukup lanjutkan pelumasan hingga grease yang keluar berwarna bersih dan alat dapat terus dioperasikan

d)

Oli final drive bocor dan bercampur dengan grease, tetapi masih aman untuk dioperasikan

e)

Pompa grease yang digunakan terlalu kuat sehingga menghancurkan serpihan logam menjadi partikel halus

6.

Saat melakukan P2H pada sistem hidrolik, operator menemukan bahwa salah satu selang hidrolik di dekat silinder telah mengalami gesekan (chafing) ringan pada lapisan luarnya (cover). Tindakan korektif yang paling tepat berdasarkan prinsip Preventive Maintenance adalah

a)

Mengganti selang secara keseluruhan karena kerusakan sekecil apa pun adalah fatal

b)

Melonggarkan fitting selang untuk mengurangi tekanan di dalamnya

c)

Menunggu hingga selang benar-benar bocor sebelum melaporkannya kepada mekanik

d)

Mengoleskan perekat super kuat pada area yang tergesek dan melanjutkan operasi

e)

Melindungi titik gesekan tersebut dengan protector sleeve atau selang pelindung dan menjadwalkan penggantian selang tersebut pada service berikutnya

7.

Mekanik sedang menginspeksi track sebuah excavator. Anda mengukur pitch (jarak antar pin) dan menemukan bahwa panjangnya telah melampaui batas keausan yang ditentukan pabrik (wear limit). Keputusan maintenance yang paling direkomendasikan adalah

a)

Cukup mengencangkan track tension (kekencangan rantai) untuk mengkompensasi perpanjangan pitch

b)

Membalik pin dan bushing untuk memanfaatkan permukaan yang belum aus

c)

Mempersiapkan penggantian track link assembly secara keseluruhan karena pitch elongation yang berlebihan menyebabkan misalignment dengan sprocket dan keausan cepat pada komponen lainnya

d)

Mengganti track shoe dengan yang lebih tebal agar pitch kembali normal

e)

Menambahkan oli ke dalam track adjuster untuk mendorong idler lebih jauh ke depan

8.

Ketika memeriksa oil dipstick mesin, oli terlihat keruh seperti susu. Kondisi ini secara kuat mengindikasikan adanya

a)

Pembentukan busa (foaming) akibat oli mesin yang terlalu kental

b)

Kontaminasi air atau coolant (air pendingin) yang bercampur dengan oli mesin

c)

Kontaminasi bahan bakar (solar) yang terlalu banyak masuk ke dalam oli

d)

Oli telah mencapai batas umur pakainya dan kehilangan viskositas

e)

Kotoran sludge dari combustion chamber yang kembali ke oil pan

9.

Ketika memeriksa tegangan fan belt (sabuk kipas/kipas pendingin), operator menemukan sabuk terlalu kencang. Selain kerusakan pada sabuk itu sendiri, kerusakan komponen lain yang paling mungkin timbul adalah...

a)

Kebocoran pada silinder hidrolik

b)

Peningkatan suhu coolant karena kipas berputar terlalu cepat

c)

Kerusakan pada silinder blok karena gaya tarik yang terlalu kuat

d)

Keausan atau kerusakan prematur pada bearing (bantalan) water pump dan alternator

e)

Peningkatan suhu coolant karena kipas berputar terlalu cepat

10.

Ketika melakukan pemeriksaan visual pada track (rantai) alat berat seperti excavator atau bulldozer, fokus utama pemeriksaan adalah pada

a)

Ketegangan (kekendoran) track, keausan shoe, dan kebocoran pada track roller

b)

Tekanan angin di dalam track link

c)

Kebersihan track frame

d)

Kebersihan permukaan track dari lumpur

e)

Kualitas grease yang digunakan pada idler

11.

Interval servis berkala dasar (Periodic Service) yang paling umum dikenal dan sering kali melibatkan penggantian oli mesin dan filter oli mesin adalah

a)

Setiap 250 atau 500 jam (HM)

b)

Setiap 1000 jam (HM)

c)

Setiap 2000 jam (HM)

d)

Setiap 5000 jam (HM)

e)

Setiap 100 jam (HM)

12.

Jika alat berat jarang digunakan (misalnya kurang dari 250 HM per tahun), keputusan maintenance yang tepat adalah

a)

Menunggu hingga mencapai 250 HM, berapa pun lamanya waktu yang dibutuhkan

b)

Melakukan servis berkala berdasarkan batas waktu (misalnya 6 bulan atau 1 tahun), karena oli tetap terdegradasi secara kimia meskipun tidak dipakai

c)

Hanya mengganti oli mesin tanpa mengganti filternya

d)

Menguras semua oli dan membiarkan tangki kosong hingga akan digunakan kembali

e)

Hanya greasing pada seluruh titik tanpa mengganti oli

13.

Apa konsekuensi terburuk yang paling mungkin terjadi jika operator terus mengoperasikan alat berat setelah Oil Filter Element (Elemen Filter Oli) mesin melewati batas jam kerja yang ditentukan

a)

Pompa oli akan berhenti bekerja

b)

Suhu mesin akan turun drastis

c)

Filter tersumbat total, memicu Bypass Valve terbuka, sehingga oli kotor (tidak tersaring) kembali bersirkulasi ke mesin, menyebabkan keausan cepat

d)

Oli mesin akan berubah viskositasnya

e)

Performa engine menurun

14.

Mengapa Oil Sample Analysis (Analisis Sampel Oli) sering dimasukkan sebagai bagian penting dari program servis berkala alat berat,

a)

Untuk menentukan apakah oli perlu di ganti

b)

Untuk mendeteksi partikel keausan metal (seperti Fe, Cr, Cu) dan kontaminan (air, jelaga) yang mengindikasikan kerusakan komponen internal sebelum terjadi kegagalan total

c)

Untuk mengetahui apakah operator telah menambahkan oli secara ilegal

d)

Untuk mengukur kecepatan sirkulasi oli

e)

Untuk mengetahui komposisi oli

15.

Sebuah exavator beroperasi di area pertambangan yang sangat berdebu. Meskipun jam kerja (HM) baru mencapai 100 jam, inspeksi harian menunjukkan restriction indicator (indikator pembatasan) pada filter udara sudah menunjukkan batas maksimal. Mengacu pada pedoman Periodic Service, tindakan yang paling tepat untuk meminimalkan kerusakan mesin jangka panjang adalah

a)

Melonggarkan fan belt untuk mengurangi beban mesin saat udara tersumbat

b)

Mengoperasikan mesin dengan restriction indicator pada batas maksimal selama 50 jam lagi untuk efisiensi biaya

c)

Mengganti oli mesin dan filter oli, tetapi membiarkan filter udara hingga 250 HM

d)

Cukup membersihkan filter luar dengan udara bertekanan dan menunggu hingga jadwal servis 250 HM tercapai

e)

Mengganti filter udara luar dan dalam segera, terlepas dari jadwal 250 atau 500 HM, karena kondisi lingkungan mengalahkan batas HM

16.

Apa prosedur keselamatan yang paling penting dilakukan sebelum memulai proses pengurasan oli mesin alat berat

a)

Menyiapkan oli mesin baru

b)

Memastikan radiator cap tertutup rapat

c)

Mematikan mesin, melepas kunci, dan memasang safety tag pada starting switch atau kunci utama

d)

Menghidupkan mesin sebentar agar oli menjadi lebih encer

e)

Memeriksa apakah ada kebocoran yang mengakibatkan kontaminasi di sekitar unit

17.

Pemeriksaan Harian (P2H) pada alat berat wajib dilakukan oleh operator pada waktu

a)

Setiap akhir bulan

b)

Setelah alat rusak dan tidak bisa dioperasikan

c)

Setelah serive berkala

d)

Hanya saat pengisian bahan bakar

e)

Sebelum alat berat mulai dioperasikan (pre-dhel inspection)

18.

Ketika melakukan P2H, pemeriksaan level oli mesin harus dilakukan menggunakan dipstick. Posisi level oli yang ideal ditunjukkan oleh

a)

Tepat di bawah batas minimum (Low)

b)

Tepat di atas batas maksimum (High)

c)

Di antara batas minimum dan maksimum

d)

Di mana saja, asalkan dipstick terendam oli

e)

Tepat pada garis tengah dipstick

19.

Pemeriksaan kondisi dust indikator (indikator penyumbatan filter udara) dilakukan saat pengecekan. Jika indikator menunjukkan warna merah atau batas penyumbatan maksimum, hal ini mengindikasikan

a)

Engine oil harus segera diganti

b)

Filter udara telah tersumbat dan memerlukan pembersihan atau penggantian

c)

Sistem mengalami kebocoran

d)

Tekanan oli mesin terlalu rendah

e)

Mesin harus dioperasikan dengan putaran lebih tinggi

20.

Apa fungsi penting dari Safety Tag (Label Keselamatan) yang dipasang di kunci starter alat berat selama servis berkala?

a)

Untuk mencatat HM saat servis dimulai

b)

Untuk menunjukkan bahwa alat berat tidak rusak

c)

Untuk memastikan kunci kontak tidak hilang

d)

Sebagai pemberitahuan visual bahwa alat sedang dalam proses maintenance (LOTO) dan dilarang dioperasikan atau dihidupkan oleh siapapun

e)

Sebagai pengingat untuk mengisi bahan bakar

21.
Fungsi utama dari jangka sorong adalah untuk mengukur...
a)
Massa suatu benda
b)
Panjang dan tebal suatu benda
c)
Tebal dan Luas Suatu Benda
d)
Panjang, diameter, dan kedalaman suatu benda
e)
Luas permukaan suatu benda
22.
Jika pada skala utama jangka sorong menunjukkan angka 2,5 cm dan skala nonius menunjukkan angka 12, maka hasil pengukurannya adalah...
a)
2,51 cm
b)
2,52 cm
c)
2,62 cm
d)
2,72 cm
e)
2,26 cm
23.

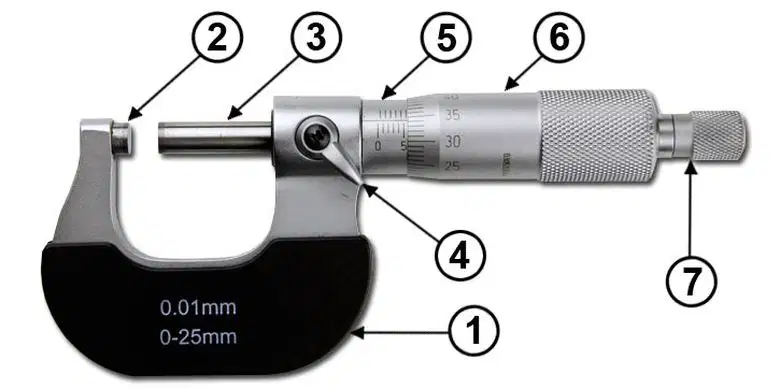

Jika pada skala utama mikrometer sekrup menunjukkan angka 5,5 mm dan skala nonius menunjukkan angka 24, maka hasil pengukurannya adalah...
a)
5,51 mm
b)
5,52 mm
c)
5,64 mm
d)
5,74 mm
e)
6,74 mm
24.
Keunggulan out side mikrometer dibandingkan jangka sorong adalah...
a)
Lebih mudah digunakan
b)
Lebih murah
c)
Memiliki ketelitian yang lebih tinggi
d)
Lebih ringan
e)
Dapat mengukur benda yang lebih panjang
25.
Pada langkah kompresi pada mesin 4 tak, tujuan utamanya adalah...
a)
Mencampur udara dan bahan bakar
b)
Meningkatkan suhu dan tekanan campuran
c)
Membuang gas sisa pembakaran
d)
Mengubah energi panas menjadi energi mekanik
e)
menghisap udara dari intake manifol
26.
Salah satu komponen dari rubber damper adalah…
a)
Friction spring
b)
Friction plate
c)
Splined hub
d)
Lining
e)
Inner body
27.
Tujuan dilakukannya penyetelan free play pada clutch adalah...
a)
Memperpanjang usia pakai disc plate
b)
Memudahkan pergantian disc plate
c)
Mencegah terjadinya slip pada saat kopling dilepaskan
d)
Memastikan kopling terhubung sempurna saat pedal dilepaskan
e)
Mempermudah perpindahan gigi
28.
Fungsi utama torque converter pada alat berat adalah...
a)
Mendinginkan transmisi
b)
Mengubah tenaga mekanik menjadi tenaga listrik
c)
Menghubungkan engine dengan transmisi secara hidrolik
d)
Mengontrol kecepatan putaran engine
e)
Mengalirkan oli ke transmisi
29.
Keuntungan menggunakan torque converter dibandingkan kopling mekanik adalah...
a)
Perpindahan gigi lebih kasar
b)
Beban pada engine lebih besar
c)
Perpindahan tenaga lebih halus
d)
Efisiensi bahan bakar lebih rendah
e)
Transmisi lebih awet
30.
Lock-up clutch pada torque converter berfungsi untuk...
a)
Meningkatkan efisiensi pada kecepatan tinggi
b)
Menurunkan torsi yang dihasilkan
c)
Mencegah slip pada saat start
d)
Mengontrol suhu fluida transmisi
e)
Menurunkan suhu fluida
31.
Slip pada torque converter dapat menyebabkan...
a)
Kinerja mesin meningkat
b)
Suhu fluida transmisi turun
c)
Kerusakan pada komponen internal
d)
Perpindahan gigi menjadi lebih cepat
e)
Perpindahan gigi kasar
32.
Sebuah mobil memiliki rasio transmisi pada gigi 1 adalah 4:1. Jika putaran engine 3000 rpm, berapakah putaran poros output?
a)
250 rpm
b)
500 rpm
c)
750 rpm
d)
1000 rpm
e)
1500 rpm
33.
Sebuah sistem transmisi terdiri dari tiga pasang roda gigi. Pasangan pertama memiliki rasio 3:1, pasangan kedua 2:1, dan pasangan ketiga 4:1. Berapakah rasio total sistem transmisi tersebut?
a)
1,5
b)
6
c)
8
d)
12
e)
24
34.
Prinsip kerja mesin diesel adalah seperti pada mesin bensin hanya saja yang diisap adalah ____________, dan bahan bakar baru disemprotkan di saat akhir kompresi dan bahan bakar menyala karena suhu kompresi.
a)
Bensin
b)
Hanya Udara
c)
Solar dan Udara
d)
Air Fuel mix
e)
Solar
35.
Mengubah energy panas menjadi energy gerak (mekanik) naik turun adalah fungsi dari . . .
a)
Silinder
b)
Poros engkol
c)
Roda gila
d)
Batang torak
e)
Torak
36.
Akibat proses pembakaran, maka knalpot akan mengeluarkan unsur-unsur sebagai berikut, kecuali . . .
a)
Air (H2O)
b)
Nitrogen oksida
c)
Oksigen (O2)
d)
Karbondioksida (CO2)
e)
Karbonmonoksida (CO)
37.
Pada mesin 4 tak 4 silinder dengan FO : 1-3-4-2, pada silinder 1, torak sedang langkah isap, maka pada silinder 4 sedang langkah . . .
a)
Ekspansi
b)
Isap
c)
Buang
d)
Usaha
e)
kompresi
38.
Alat untuk mengukur diameter silinder adalah sebagai berikut . . . .
a)
Feller gauge & mistar baja
b)
Jangka sorong, micrometer, cylinder bore gauge
c)
Micrometer, cylinder bore gauge, dial indikator
d)
dial indicator, jangka sorong, mikrometer
e)
blok v, jangkla sorong, micrometer, dial indikator
39.
Pengertian overlapping pada kerja katup adalah . . .
a)
Katup in & ex membuka bersama
b)
Katup in & ex membuka bergantian
c)
Katup in & ex menutup bersamaan
d)
Lamanya katup in membuka
e)
Lamanya katup ex membuka
40.
Oli mesin akan berwarna putih jika bercampur dengan air. Di bawah ini adalah penyebab air bercampur dengan oli mesin, kecuali . . .
a)
Mantel air kepala silinder bocor/retak
b)
Paking kepala silinder bocor
c)
Karet Sil silinder bocor
d)
Baut pembuangan oli kendor
e)
Jawaban b dan c benar
41.
Kelebihan motor disel dibandingkan motor bensin adalah, kecuali . . .
a)
Aman dari bahaya kebakaran
b)
Momen yang dihasilkan lebih besar
c)
Polusi gas buang lebih bersih
d)
Tenaga dan akselerasinya lebih besar
e)
Perbandingan kompresinya jauh lebih besar
42.
Pada umumya berapa penyetelan celah batang katup pada mobil disel …..
a)
Isap 0,10 mm dan Buang 0,10 mm
b)
Isap 0,20 mm dan Buang 0,30 mm
c)
Isap 0,30 mm dan Buang 0,40 mm
d)
Isap 0,40 mm dan Buang 0,20 mm
e)
Isap 0,30 mm dan Buang 0,30 mm
43.
Pada engine diesel hidrolik excavator PC 200-8 diameter siliindernya adalah
a)
105
b)
107
c)
200
d)
130
e)
106
44.
Jika menjadi seorang operator unit alat berat harus bisa melakukan kegiatan P2H ( Pelaksanaan Perawatan Harian ) yang bertujuan agar unit alat berat selalu dalam keadaan best performance ,salah satu kegiatannya adalah pengecekan before starting yaitu pengecekan level engine oil,dan didapat level oil engine di bawah Low / dibawah standar ,jika akan menambahkan oil engine untu unit yang beroperasi di wilayah Banyumas adalah menggunakan jenis oli tipe berapa ?
a)
EO40W15-DH
b)
EO30W40-DH
c)
EO10W30-DH
d)
EO15W40-DH
e)
TO30
45.
Perawatan berkala adalah pelaksanaan pekerjaan service yang harus dilakukan secara berkala berdasarkan pada angka-angka yang terlihat pada meter sercive,yang bukan merupakan interval periodic service adalah
a)
50 jam
b)
100 jam
c)
250 jam
d)
500 jam
e)
1000 jam
46.
Tujuan utama melakukan periodic servis pada small excavator adalah...kecuali
a)
Meningkatkan efisiensi bahan bakar.
b)
Memperpanjang umur pakai komponen.
c)
Meningkatkan efisieni mesin.
d)
Memastikan unit selalu stanby
e)
agar tampilan unit lebih menarik secara visual
47.
Komponen yang berfungsi memisahkan air dan bahan bakar pada sistem bahan bakar unit excavator PC-200 adalah
a)
Water Boom,
b)
Water Jacket
c)
Water Separator
d)
Tank Radioator
e)
Filter Bahan Bakar
48.
Komponen utama dalam sistem hidrolik excavator yang berfungsi mengubah energi mekanik menjadi energi hidrolik adalah:
a)
Silinder hidrolik
b)
Katup kontrol
c)
Pompa hidrolik
d)
Tangki hidrolik
49.
Fungsi utama dari tangki hidrolik pada excavator adalah:
a)
Mengatur tekanan oli
b)
Menyaring kotoran dari oli
c)
Menyimpan dan mendinginkan oli
d)
Mengontrol aliran oli
50.
Jika terjadi kebocoran pada selang hidrolik excavator, apa yang akan terjadi?
a)
Kinerja excavator meningkat
b)
Kinerja excavator menurun dan dapat menyebabkan kerusakan
c)
Tekanan oli dalam sistem meningkat
d)
Tidak ada pengaruh terhadap kinerja excavator
51.
Pilihlah mana jawaban yang paling sesuai mengenai athachement yang ada pada excavator PC 200-8
a)
Boom, Arm, Bucket
b)
Arm, Bucket, Swing motor
c)
Lift, Tilt, Angle
d)
Angle, Jack, Arm
52.
Komponen utama sistem hidrolik excavator PC 200-8..
a)
Tangki hidrolik, pompa hidrolik, control valve, aktuator, oil filter
b)
Tangki hidrolik, pompa hidrolik, control valve, aktuator, oil cooler, swing motor
c)
Tangki hidrolik, pompa hiidrolik, control valve, aktuator, oil filter
d)
Tangki hidrolik, pompa hidrolik, control valve, aktuator, oil cooler, oil filter
53.
Berapa kekentalan oli hidrolik pada unit alat berat ..
a)
SAE 10w-50
b)
SAE 10w-70
c)
SAE 90 -15
d)
SAE 10
54.
Berapa jumlah pompa hidrolik yang terdapat pada unit PC 200-8...
a)
a. 1
b)
b. 2
c)
c. 3
d)
d. 4
55.
Yang berfungsi membatasi tekanan maksimum dalam sistem dan membantu mencegah kerusakan pada komponen-komponen vital seperti pompa hidrolik, selang, dan silinder hidrolik adalah ...
a)
Pompa hidrolik
b)
Control valve
c)
Main relief valve
d)
Aktuator
56.

Perangkat yang mengubah energi (dalam hal ini, energi hidrolik) menjadi gerakan mekanik adalah..

a)
Accumulator
b)
Arm
c)
Boom
d)
Aktuator
57.
Ada berapa motor hidrolik pada unit excavator PC 200-8..
a)
a. 1
b)
b. 2
c)
c. 3
d)
d. 4
58.

Baedowi mendapatkan hasil aktual pengukuran travel speed 34sec pada kecepatan Medium. Alat ukur yang digunakan Baedowi untuk mengukur kecepatan travel speed adalah...

a)

Push-pull scale

b)

Vernier Caliper

c)

Feeler Gauge

d)

Stopwatch

59.

Alat ukur yang digunakan untuk mengukur kerataan dan keovalan Cylinder Liner engine 6D95 adalah...

a)

Dial Indicator

b)

Vernier Caliper

c)

Dial Bore Gauge

d)

Outside Micrometer

60.

Apa nama alat ukur yang digunakan untuk melakukan kalibrasi Dial Bore Gauge sebelum melakukan pengukuran?

a)

Push-pull Scale

b)

Outside Micrometer

c)

Inside Micrometer

d)

Feeler Gauge

61.

Berapa hasilnya?

a)

30,35mm

b)

30,35cm

c)

3,35cm

d)

3,35mm

62.

Nomor berapa yang menunjukkan bagian yang digunakan untuk mengukur diameter dalam sebuah lingkaran?

a)

3

b)

2

c)

1

d)

7

63.

Apa nama alat ukur yang digunakan untuk melakukan pengukuran kasar sebuah Cylinder Liner?

a)

Vernier Caliper

b)

Outside Micrometer

c)

Multimeter

d)

Dial Indicator

64.

Apa nama alat ukur yang digunakan untuk melakukan pengukuran kasar sebuah Cylinder Liner?

a)

Vernier Caliper

b)

Outside Micrometer

c)

Multimeter

d)

Dial Indicator

65.

Berapa hasilnya?

a)

6,34cm

b)

60,84mm

c)

6,84mm

d)

6,84cm

66.

Berapa hasilnya?

a)

10,36cm

b)

1,36mm

c)

9,86mm

d)

90,86mm

67.

Apa nama alat ukur yang digunakan untuk menyetel celah sebuah klep pada Cylinder head?

a)

Dial Gauge

b)

Kunci ring

c)

Feeler Gauge

d)

Extension

68.

Berapa hasilnya?

a)

20mm

b)

20cm

c)

2,04cm

d)

2,40cm

69.

Apa nama bagian yang ditunjukkan oleh nomor 5?

a)

Thimble

b)

Anvil

c)

Sleeve

d)

Spindle

70.

BENAR / SALAH

bagian nomor 3). Spindle dan nomor 2). Anvil?

a)

BENAR

b)

SALAH

71.

Berapa hasilnya?

a)

5,5cm

b)

6,73mm

c)

6,23mm

d)

5,73mm

72.

Berapa hasilnya

a)

3,76mm

b)

3,76cm

c)

0,376mm

d)

0,373mm

73.

Fungsi dari Multitester adalah...

a)

Untuk mengukur arus listrik

b)

Untuk mengukur tegangan listrik

c)

Untuk mengukur hambatan listrik

d)

Untuk mengukur beban listrik

74.

Alat yang digunakan untuk mengecek dan mengukur berat jenis air elektrolit adalah...

a)

Battery load tester

b)

Hidrotester

c)

Refraktometer

d)

Multitester

75.

Baterai 24V, di ukur tegangan nya menggunakan multitester analog, berapa hasil yang ditunjukkan pada gambar?

a)

42volt

b)

  1. 32volt

c)

22volt

d)

120volt

76.

Alat ukur yang digunakan untuk mengukur beban baterai adalah...

a)

Battery load tester

b)

Pressure gauge

c)

Multitester

d)

Refraktometer

77.

Alat yang digunakan untuk mengecek kekencangan sebuah track pada excavator adalah...

a)

Dial Indicator dan stand magnetik

b)

Pressure gauge dan pompa

c)

Penggaris dan Benda lurus

d)

Grease Gun

78.

Apa alat ukur yang digunakan untuk melakukan pengukuran Crankpin Journal?

a)

Dial Indicator

b)

Multimeter

c)

Outside Micrometer

d)

Inside Micrometer

79.

Dibawah ini manakah alat ukur yang bisa mengukur diameter dalam, diameter luar dan kedalaman suatu benda?

a)

Dial bore gauge

b)

Dial Indicator

c)

Micrometer

d)

Vernier Caliper

80.

Bagian apa yang ditunjukkan oleh nomor 1?

a)

Rod

b)

Washer

c)

Revolution counter

d)

Lock

81.

Bagian apa yang ditunjukkan oleh nomor 2?

a)

Jarum

b)

Lock

c)

Rod

d)

Handle

82.

Apa nama alat ukur yang digunakan untuk mengukur gaya tarik dan gaya dorong/tekan pada suatu objek secara akurat?

a)

Push-pull scale

b)

Battery load tester

c)

Micrometer

d)

Jangka sorong

83.

Bagian yang ditunjukkan nomor 7 berfungsi untuk? (Jawaban lebih dari satu)

a)

Memberikan tekanan yang bervariasi

b)

Mencegah pengguna mengencangkan terlalu kuat

c)

Mengencangkan lock pada Micrometer

d)

Mengencangkan poros gerak saat sudah menyentuh objek

84.

Manakah pernyataan yang benar, hukum pascal yang berbunyi “zat cair dalam ruangan tertutup dan diam (tidak mengalir) mendapat tekanan, maka tekanan tersebut akan diteruskan ke ....

a)

Control valve diteruskan ke silinder hidrolik

b)

Segala arah sampai batas tekanan maksimum

c)

Segala arah dengan sama rata dan tegak lurus terhadap bidang permukaan

d)

Arah bagian bidang yang lemah, maka akan mendorong beban

e)

Silinder hidrolik ke tangki hidrolik

85.

Hampir seluruh peralatan kerja pada alat berat menggunakan sistem hidrolik, karena selain fleksibel juga bisa diatur variasi kenaikan daya atau tenaga, adapun media utamanya adalah fluida atau zat yang memiliki sifat-sifat sebagai berikut, kecuali ....

a)

Meneruskan tekanan kesegala arah

b)

Zat cair dapat dimampatkan

c)

Mudah menyesuaikan bentuk sesuai dengan tempatnya

d)

Mengalir dari tekanan tinggi ke tekanan rendah

e)

Zat cair tidak bisa dimampatkan

86.

Silinder hidrolik yang digunakan untuk menaik turunkan blade pada bulldozer menggunakan tipe ....

a)

Single acting cylinder

b)

Double acting cylinder

c)

Telescopic cylinder

d)

Auto reract cylinder

e)

Actuator

87.

Yang bukan termasuk komponen utama sistem hidrolik pada bulldozer adalah ....

a)

Hidrolik tank

b)

Bucket

c)

Control valve

d)

Hydraulic silinder

e)

Hydraulic pump

88.

Berikut adalah beberapa jenis tanki hidrolik yang digunakan pada alat alat berat adalah, kecuali ....

a)

Unpressurized

b)

Pressurized unlimeted

c)

Pressurized limited

d)

Unpressurized limited

e)

Jawaban A,B,C benar

89.

Fungsi safety relay adalah...

a)

mencegah starting motor bekerja saat engine running

b)

mencegah starting motor bekerja saat engine gagal start

c)

sebagai pemutus arus listrik saat terjadi short

d)

memutuskan positif baterai dengan starting motor

90.

Perhatikan gambar safety relay berikut ini! Ketika terjadi kerusakan (short/terhubung colector dan emitor) pada transistor Q1 , maka yang akan terjadi adalah...


a)

starting motor tidak bekerja

b)

starting motor berputar terus

c)

alternator akan rusak

d)

baterai akan mengeluarkan arus lebih besar

91.
Jumlah muatan listrik yang mengalir melalui suatu titik tertentu selama satu detik disebut...
a)
Tegangan
b)
Arus listrik.
c)
Hambatan.
d)
Muatan listrik.
92.
Komponen yang berfungsi untuk memenuhi kebutuhan (supply) arus ke starting motor dan sistem elektrik control pada engine adalah ...
a)
Bateray relay
b)
Safety reral
c)
Starting motor
d)
Baterai.
93.

Definisi engine adalah …

a)

a. Suatu alat yang menghasilkan suatu tenaga melalui suatu proses tertentu dimana proses thermis dirubah menjadi tenaga mekanis

b)

b. Suatu alat yang menghasilkan suatu tenaga melalui suatu proses tertentu dimana proses pembakaran dirubah menjadi tenaga thermis.

c)

c. Suatu alat yang menghasilkan suatu tenaga melalui suatu proses tertentu dimana proses chemical dirubah menjadi thermis dan diubah lagi menjadi tenaga mekanis.

d)

d. Suatu alat yang menghasilkan suatu tenaga melalui suatu proses tertentu dimana proses chemical dirubah menjadi tenaga thermis

94.

Nozzle berfungsi untuk …

a)

a. Menyemprotkan dan mengabutkan bahan bakar dengan tekanan rendah serta menentukan timing injeksi.

b)

b. Mengabutkan bahan bakar dengan tekanan rendah ke ruang bakar

c)

c. Menentukan timing injeksi.

d)

d. Menyemprotkan bahan bakar ke ruang bakar dengan tekanan tinggi.

95.

Cara kerja diesel 4 langkah atau 4 cycle adalah ...

a)

a. 1 x putaran crankshaft menghasilkan 1 tenaga.

b)

b. 2 x langkah piston dan 1 x putaran crankshaft.

c)

c. 4 x langkah piston dan 4 x putaran crankshaft.

d)

d. 2 x putaran crankshaft menghasilkan 1 tenaga.

96.
Fungsi dust indicator adalah ...
a)
Untuk mendeteksi/mengetahui precleaner kotor/buntu.
b)
Untuk mendeteksi/mengetahui air cleaner kotor/buntu.
c)
Untuk mendeteksi/mengetahui precleaner dan air cleaner kotor/buntu.
d)
Jawaban a, b, dan c benar.
97.

Oli yang dipakai dalam pelumasan engine adalah …

a)

a. SAE 30 EO class CD

b)

b. SAE 30 GO class CD.

c)

c. SAE 15W40 class DH

d)

d. SAE 15W30 class CF

98.

Katup pada elemen pompa injeksi disel yang berfungsi agar bahan bakar yang telah diinjeksikan oleh elemen poma tidak mengalir atau kembali ke dalam elemen pompa adalah …..

a)

nozzle valve

b)

delivery valve

c)

overflow valve

d)

return valve

e)

by pass valve

99.

Apakah fungsi sistem clutch?

a)

Menyambung dan memutus kuasa dari engine ke gearbox

b)

Menyambung dan memutus kuasa dari enjin ke flywheel

c)

Menyambung dan memutus kuasa dari pulley ke gearbox

d)

Menyambung dan memutus kuasa dari gearbox ke roda

100.

Urutan pembakaran yang terjadi pada engine yang mempunyai jumlah silinder lebih dari 1 (satu) disebut

a)

ENGINE KNOCKING

b)

VALVE TIMING

c)

TABLE SQUENCE

d)

FIRING ORDER

Similar Resources on Wayground

MATEMATIK FORM 3

100 questions

MATEMATIK FORM 3

quiz

Worksheet

•

3rd - 11th Grade

persiapan lomba kelas 5

100 questions

persiapan lomba kelas 5

quiz

Worksheet

•

5th Grade - University

Soal Pilihan Ganda Gerakan Pramuka Kwartir Cabang Kebumen

100 questions

Soal Pilihan Ganda Gerakan Pramuka Kwartir Cabang Kebumen

quiz

Worksheet

•

11th Grade

Keberagaman Budaya (P5)

100 questions

Keberagaman Budaya (P5)

quiz

Worksheet

•

11th Grade

LOMBA SISPRES PA

100 questions

LOMBA SISPRES PA

quiz

Worksheet

•

6th Grade - University

Pengetahuan Umum (Soal LCC Kanira )

100 questions

Pengetahuan Umum (Soal LCC Kanira )

quiz

Worksheet

•

9th - 12th Grade

Review IPAS Level 5

100 questions

Review IPAS Level 5

quiz

Worksheet

•

5th Grade - University

ISLAM DUNIA

97 questions

ISLAM DUNIA

quiz

Worksheet

•

9th - 12th Grade
