Evaluasi PM Cat 395

Total questions: 65

Worksheet time: 55mins

Name
Class
Date
1.

Program ini merupakan suatu system perawatan yang dilaksanakan secara ilmiah. Dimana hal tsb dilakukan untuk mengetahui sendini mungkin keausan dan gejala kerusakan pada komponen yang disebabkan oleh keausan yang tidak wajar tanpa harus membongkar komponen tersebut…

a)

Program Analisa Pelumas

b)

Program Pemeriksaan Attachement

c)

Program Analisa Mesin

d)

Program Analisa Komponen

2.

Luas bidang penyaringan suatu filter dinamakan dengan...

a)

Micron

b)

Filter surface

c)

Mesh area

d)

Filtering area

3.

Fungsi dari water separator adalah untuk...



a)

Memisahkan air dari oli

b)

Memisahkan air dari fuel

c)

Memisahkan air dari coolant

d)

Memisahkan air dari udara

4.

Dalam keterangan tambahan OMM, untuk tujuan apa NOTICE digunakan?

a)

Mengingatkan informasi yang harus diikuti untuk menghindari kerusakan pada unit

b)

Menyatakan bahaya yang akan segera terjadi

c)

Memberi jadwal pelatihan operator

d)

Memberi informasi umum tanpa tindakan pencegahan

5.

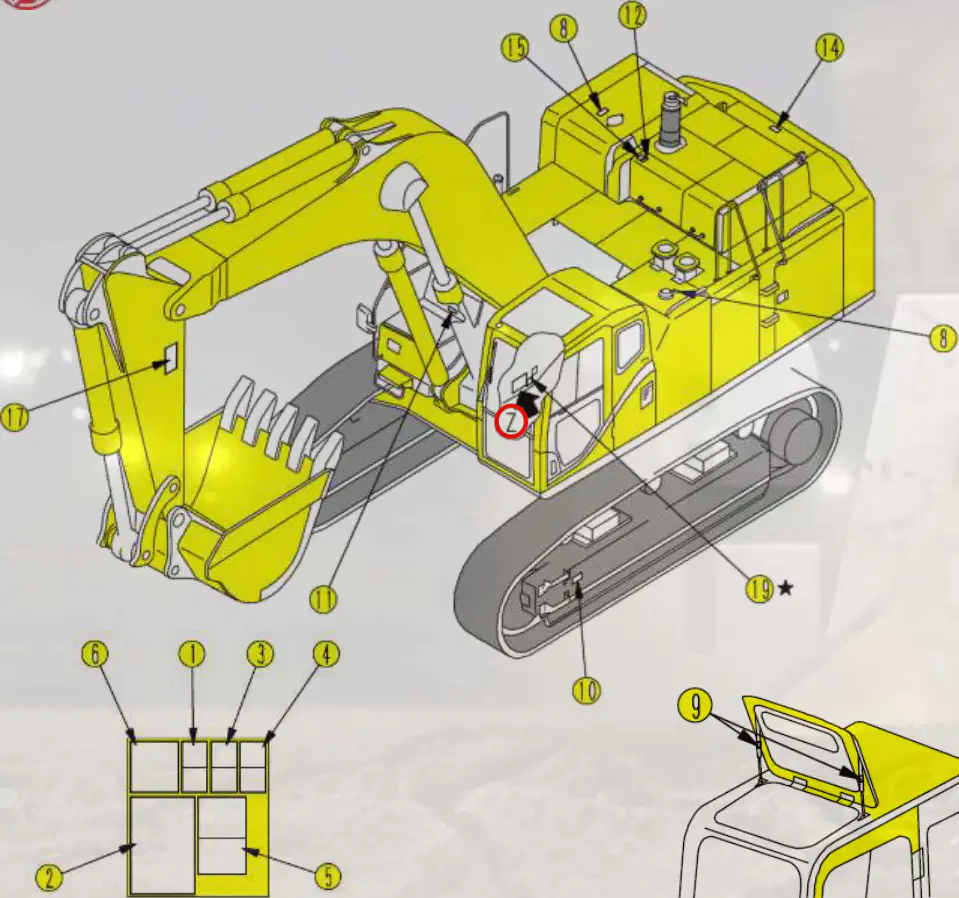

Gambar berjudul "Lokasi Safety Label" menampilkan unit excavator dengan area kuning dan penomoran. Apa tujuan utama penomoran tersebut?

a)

Menunjukkan lokasi label keselamatan pada unit

b)

Menunjukkan urutan perakitan komponen

c)

Menandai jalur hidrolik bertekanan

d)

Memberikan nomor seri untuk setiap bagian

6.

Fungsi dari corrosion resistor adalah untuk...

a)

Mencegah timbulnya karat dalam sistem pendingin yang menggunakan coolant

b)

Mencegah timbulnya karat dalam sistem pendingin yang menggunakan air

c)

Mencegah terjadinya campuran coolant dengan oli pada sistem pendingin

d)

Mencegah terjadinya campuran coolant dengan udara pada sistem pendingin

7.

Yang perlu diperhatikan pada saat melakukan pemeriksaan baterai adalah...

a)

Specific gravity

b)

Semua benar

c)

Level elektrolit

d)

Vent hole

8.

Pada monitor panel terdapat tachometer yang berfungsi untuk...

a)

Mengetahui RPM hydraulic pump

b)

Mengetahui kecepatan unit

c)

Mengetahui RPM engine

d)

Semua benar

9.

Apa definisi MTBF (Mean Time Between Failure)?

a)

Rata-rata lamanya waktu (jam) antara unit saat beroperasi dengan saat breakdown

b)

Total waktu perawatan kumulatif per bulan

c)

Jumlah kerusakan dalam satu hari

d)

Kecepatan maksimum alat saat beroperasi

10.

Berikut Adalah Key Performance Indicator (KPI) departemen Plant, Kecuali...

a)

MTTR

b)

MTBF

c)

REDUCE COST

d)

PA

11.

Pada 12 Langkah Isolasi, salah satu Langkah kunci yaitu Menguji Isolasi yang berada di langkah ke berapa...

a)

3

b)

4

c)

5

d)

6

12.

Beberapa pernyataan berikut ini salah kecuali...

a)

Pengisian oli engine yang berlebihan tidak mempengaruhi performa engine

b)

Semakin kecil pori-pori suatu filter maka akan semakin bersih hasil filtrasinya

c)

Cara terbaik untuk mengambil sampel oli PAP adalah dengan metode drain

d)

Main fuel filter dianjurkan untuk diisi fuel sebelum dipasang

13.

Alat untuk mengeluarkan debu dan kotoran dari air cleaner pada saat engine mati adalah...

a)

Dust Indicator

b)

Evacuator valve

c)

Air dryer

d)

Ejector pipe

14.

Model engine yang digunakan pada CAT 395 adalah ...

a)

C18

b)

C15

c)

C17

d)

  C32

15.

Product Identification Number/Serial Number unit CAT395 yang digunaka AMM adalah ...

a)

SGD

b)

MZA

c)

LTK

d)

WGA

16.

Gambar di samping no. Berapa yang menujukkan PIN unit CAT....

a)

1



b)

4

c)

2

d)

Benar semua

17.

Tipe dari system hydraulic unit CAT 395 adalah ...

a)

Open Load Sensing System

b)

Close Load Sensing System

c)

a & b benar

d)

a & b salah

18.

Tengangan kerja pada unit CAT 395 adalah sebesar ...

a)

24 V

b)

12 V

c)

  12 – 24 V

d)

12 – 36 V

19.

Main pump yang digunakan pada unit CAT 395 adalah tipe...

a)

Fix displacement gear pump

b)

Variable displacement gear pump

c)

Variable displacement piston pump

d)

Fix displacement piston pump

20.

CAT 395 menggunakan Fuel system...

a)

  MUI

b)

EUI/MEUI

c)

CRI

d)

HEUI

21.

Pada saat membersihkan engine air filter tekanan yang diperbolehkan adalah sebesar ...

a)

Maksimal 30 kg/cm2

b)

  Maksimal 0,3 kg/cm2

c)

   Maksimal 3 kg/cm2

d)

Maksimal 3 MPa

22.

Pada bagian ‘Arti Mesh dan Micron’, pernyataan mana yang benar?

a)

Mesh adalah jumlah pori per satuan inchi pangkat dua; Mikron adalah besarnya diameter pori.

b)

Mesh adalah ukuran diameter pori; Mikron adalah jumlah pori per area.

c)

Mesh dan Mikron keduanya menyatakan ketebalan elemen.

d)

Mesh menyatakan bahan elemen, Mikron menyatakan kekuatan mekanik.

23.
a)

500

b)

1000

c)

2000

d)

250

24.
a)

12000

b)

4000

c)

6000

d)

8000

25.
a)

4000

b)

6000

c)

8000

d)

5000

26.

Berdasarkan standard safety, pemasangan kamera belakang pada semua mesin 395 serta opsi surround view camera dimaksudkan untuk apa?

a)

Meningkatkan visibilitas operator

b)

Menurunkan suhu coolant

c)

Melihat posisi pengawas

d)

Mengurangi kebisingan kabin

27.

Sistem positive flow control pada mesin generasi berikutnya dari Cat 395 membantu mencapai apa terutama saat beban ringan dan kondisi tanpa beban?

a)

Mengurangi penggunaan bahan bakar secara signifikan

b)

Meningkatkan putaran mesin maksimal

c)

Memperbesar kapasitas bucket

d)

Menambah konsumsi bahan bakar

28.

Pada gambar, yang di tunjukn oleh huruf B dan 2 adalah ?

a)

On-Start button

b)

Off-Start button

c)

On-Engine start ring

d)

Off-ON

29.

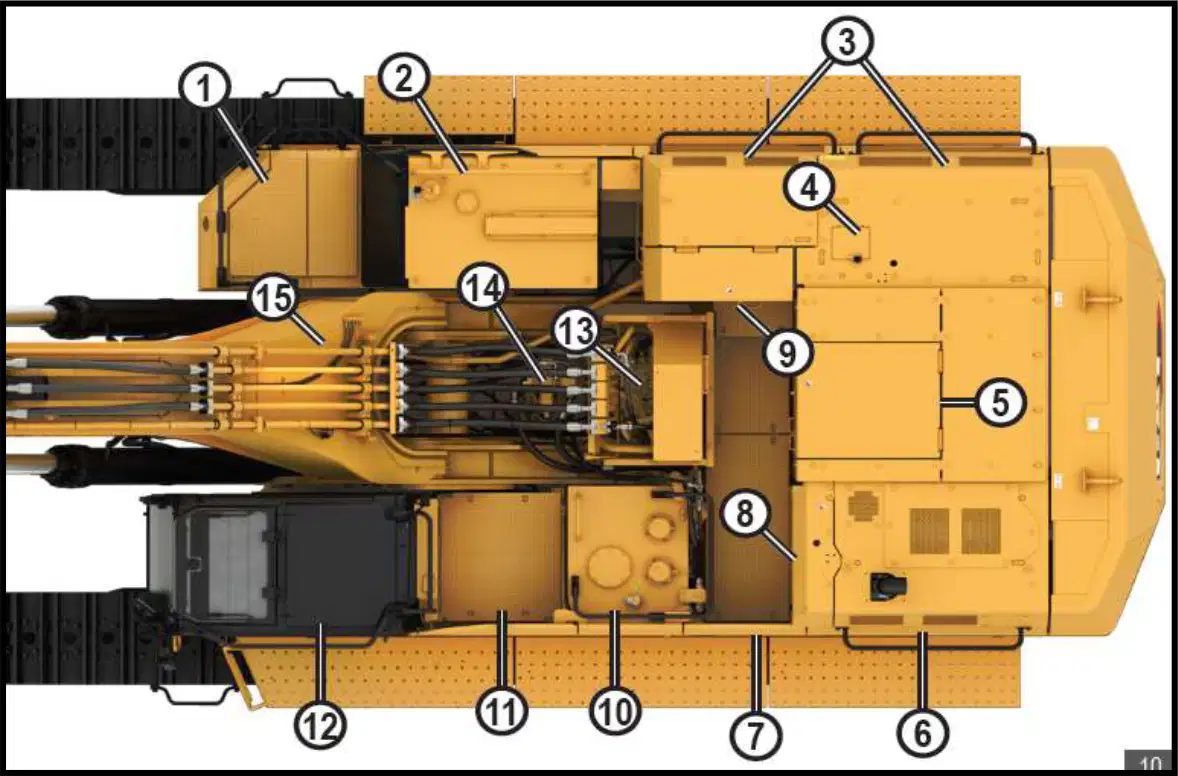

Pada gambar, pintu akses pengisian coolant ditandai dengan angka 4. Apa nama komponen itu?

a)

Coolant fill access door

b)

Engine access door

c)

Service platform access door

d)

Air filter access door

30.

Pada gambar, komponen berlabel 5 adalah apa?

a)

Engine access door

b)

Fuel filter cabinet

c)

Main control valve

d)

Rear swing motor

31.

Pada gambar, komponen berlabel 6 adalah apa?

a)

Pump compartment

b)

Air filter access door

c)

Operator's station

d)

Access platform

32.

Pada gambar, komponen berlabel 7 adalah apa?

a)

Service platform access door

b)

Fuel tank

c)

Hydraulic tank

d)

Storage compartment

33.

Pada gambar, komponen berlabel 13 adalah apa?

a)

Main control valve

b)

Fuel tank

c)

Storage compartment

d)

Service platform access door

34.

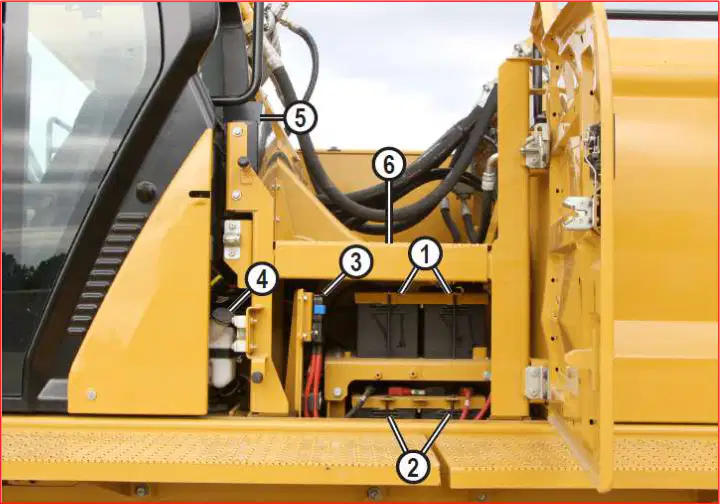

Electrical Compartment: kemampuan cold start standar pada mesin adalah berapa?

a)

−18°C

b)

−32°C

c)

0°C

d)

+18°C

35.

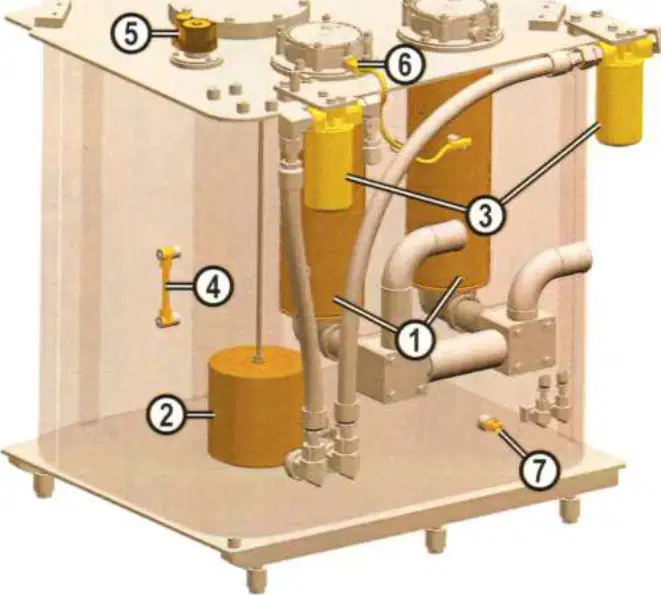

Hydraulic Tank: komponen mana yang berkomunikasi dengan Primary Machine ECM? (Pilih semua yang benar)

a)

a. SWITCH bypass filter hidrolik

b)

b. Sensor suhu oli hidrolik

c)

c. strainer

d)

d. a&b benar

36.

Check & adjust valve lash dilakukan pada HM...

a)

2000

b)

2500

c)

4000

d)

5000

37.

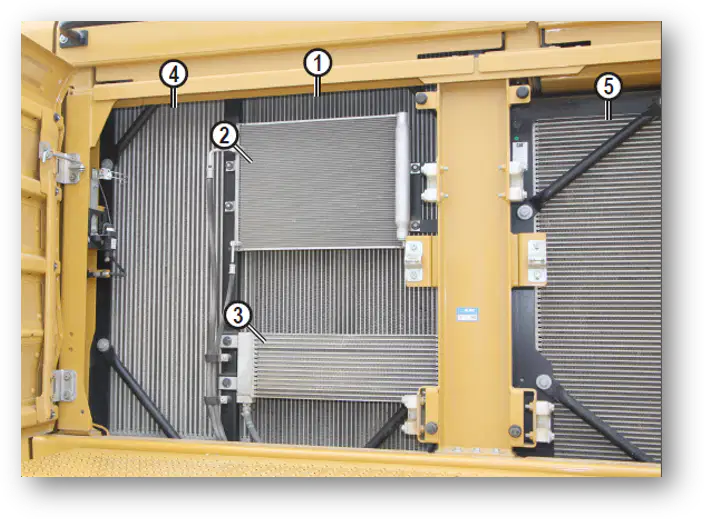

Angka 5 menunjukakan komponen..

a)

Radiator

b)

ATAAC

c)

Oil cooler

d)

Fuel coole

38.

Angka 4 menunjukakan komponen..

a)

ATAAC

b)

Oil cooler

c)

Fuel cooler

d)

Radiator

39.

Angka 1 menunjukan komponen...

a)

ATAAC

b)

RADIATOR

c)

FUEL COOLER

d)

OIL COOLER

40.

Alur pilot pump pada unit Cat 395 adalah....

a)

Main control valve

b)

Swing control valve

c)

control valve pump 1

d)

Semua jawaban benar

41.

Pengeadjustan valve Adalah pekerjaan yang masuk ke Schedule mantenance

a)

Benar

b)

Salah

42.

1.       KPI PLANT Departemen ada 4.

a)

Benar

b)

Salah

43.

Engine yang digunakan pada unit Cat 395 adalah C27.

a)

Benar

b)

Salah

44.

Pengambilan S.O.S pada semua komponen dilakukan pada setiap PS500.

a)

Benar

b)

Salah

45.

Pengecheckan & pengeadjustan valve lash pada unit Cat 395 dilakukan pada HM 4000.

a)

Benar

b)

Salah

46.

Joystick PPC pada unit Cat 395 model Hydraulic.

a)

Benar

b)

Salah

47.

Joystick Swing & BOOM berada di sebelah kiri.

a)

Benar

b)

Salah

48.

Prosedure PPM yang tepat Adalah menunggu temperature kerja 60-70⁰.

a)

Benar

b)

Salah

49.

Oli Swing Motor yang direkomendasikan pada Cat 395  adalah SAE 30.

a)

Benar

b)

Salah

50.

Oli yang direkomendasikan pada engine adalah SAE 15W-140.

a)

Benar

b)

Salah

51.

Release pressure hydraulic pada unit Cat 395 hanya dilakukan dengan membuka cap hydraulic tank.

a)

Benar

b)

Salah

52.

Firing order pada engine Cat 395 adalah 1-5-3-6-2-4.

a)

Benar

b)

Salah

53.

Komponen yang berada pada cooling compartment adalah Oil cooler, Radiator, ATAAC, Fuel cooler, Condensor

a)

Benar

b)

Salah

54.

Arti 18, pada model engine Cat C18 adalah piston displacement 18000cc

a)

Benar

b)

Salah

55.

Kapasitas oli Swing drive adalah masing2 24l.

a)

Benar

b)

Salah

56.

Pada engine Cat 395, fuel sistem menggunakan HEUI.

a)

Benar

b)

Salah

57.

Pada monitor hydraulic Cat 395 terdapat Fitur Auto Warming up.

a)

Benar

b)

Salah

58.

Penyemprotan air filter cat395 tidak boleh melebihi 207 kpa( 30Psi)

a)

Benar

b)

Salah

59.

Caterpillar merecomendasikan grease NLGI-2 untuk pngisian grease pada swing circle.

a)

Benar

b)

Salah

60.

Kekencangan track tension pada Cat 395 adalah 40,0 hingga 55,0 mm (1,57 hingga 2,17 inci).

a)

Benar

b)

Salah

61.

1. Jelaskan urutan power train pada unit Cat 395 !

4 lines
62.

2. Jelaskan PROSEDURE adjust valve pada Cat 395 !

4 lines
63.

  1. 3. Jelaskan procedure release pressure Hydraulic pada Cat 395 !

4 lines
64.

  1. 4. Jelaskan URUTAN fuel system unit Cat 395 !

4 lines
65.

  1. 5. Sebutkan minimal 8 pekerjaan PS1000 yang tidak dilakukan di PS500 unit Cat 395!

4 lines
