Overhead Line Installation

Total questions: 25

Worksheet time: 13mins

Name
Class
Date
1.

Rajah menunjukan pemasangan kabel konductor tidak bertebat (bare conductor). Sila susun kabel bermula kabel paling atas. Pilih jawapan yang betul.

a)

blue, nuetral, red, yellow,

b)

red, nuetral, yellow, blue,

c)

red, yellow, blue, nuetral

d)

yellow, blue, nuetral, red,

2.

Namakan aksesori berikut.

a)

Penebat kabel

b)

Penebat Belenggu

c)

Penebat talian atas

d)

End clamp

3.

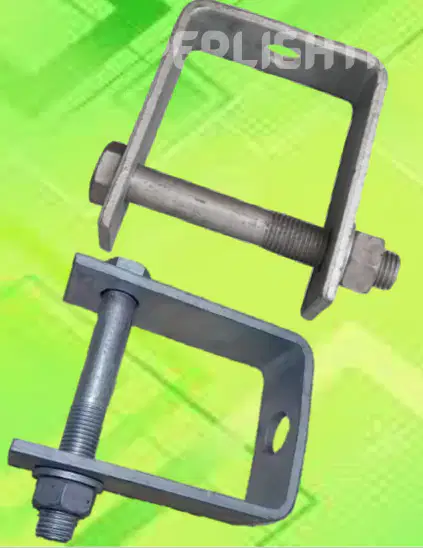

Namakan aksesori berikut.

a)

C BRACKET

b)

P BRACKET

c)

B BRACKET

d)

D BRACKET

4.

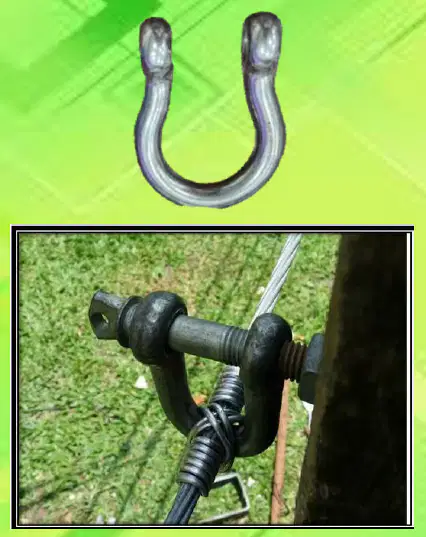

Namakan aksesori berikut.

a)

Belenggu U

b)

Belenggu C

c)

Belenggu O

d)

Belenggu J

5.

Namakan aksesori berikut.

a)

First Span Joint

b)

IPC

c)

End Span Joint

d)

Mid Span Joint

6.

Pilih penyataan yang betul bagi penggunaan

Penyambung Di Tengah Jarak ( Mid Span Joint).

a)

Hanya

boleh digunakan untuk kerja kerja

senggaraan

sahaja

b)

Tidak

boleh digunakan untuk kerja kerja

senggaraan

sahaja

c)

Boleh digunakan dikawasan lintasan

talian

telikom , jalan raya dan saluran paip

air yang

besar

d)

Boleh digunakan pada dawai neutral.

7.

Namakan Aksesori berikut.

a)

Conductor Line Tap

b)

Aluminium Line Tap

c)

Kable Joint

d)

Tap line

8.

Nyatakan dua jenis talian bagi pemasangan kabel ABC.

a)

Talian atas dan Talian bawah

b)

Talian utama dan Talian bawah

c)

Talian atas dan Talian servis

d)

Talian utama dan Talian servis

9.

Nyatakan saiz kabel ABC untuk talian servis

a)

3 x 16mm + 25mm

b)

3 x 20mm + 25mm

c)

3 x 18mm + 25mm

d)

3 x 16mm + 20mm

10.

Jika anda ingin membuat pemasangan kabel ABC bersaiz (3 x 185mm + 120mm + 16mm) bagi jarak 1000 meter. Berapa drum kabel perlu digunakan?

a)

1

b)

2

c)

3

d)

4

11.

Kabel ABC pada

pengalir fasa ditanda dengan nombor dan huruf yang timbul. Apakah nama kabel fasa bagi nombor 2?

a)

fasa neutral

b)

fasa merah

c)

fasa kuning

d)

fasa biru

12.

Berapakan ketinggian tiang bagi talian servis?

a)

7.0 m

b)

7.5 m

c)

8.0 m

d)

9.0 m

13.

Apakah pengunaan J hook?

a)

Digunakan bagi

menggantung kabel dan Dead E nd Clamp

b)

Digunakan bagi

menggantung Suspention

Clamp dan Bracket

c)

Digunakan bagi

menggantung Suspention

Clamp dan IPC

d)

Digunakan bagi

menggantung Suspention

Clamp dan Dead End Clamp

14.

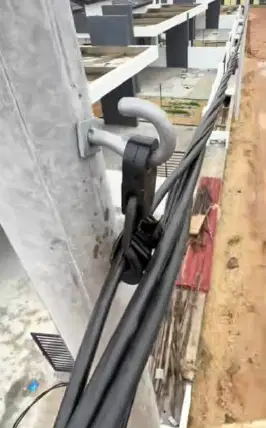

Namakan aksesori berikut.

a)

Suspention Clamp

b)

Mid Clamp

c)

First Clamp

d)

End Clamp

15.

Kabel manakah yang digantung di aksesori pada rajah berikut.

a)

sreet light

b)

red

c)

blue

d)

nuetral

16.

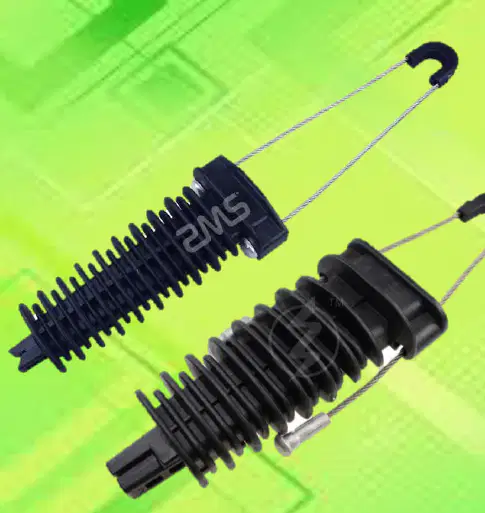

Nama aksesori berikut.

a)

Dead Clamp

b)

Dead End Clamp

c)

Dead mid Clamp

d)

A End Clamp

17.

Pilih betul atau salah bagi penyataan berikut. Aksesori ini digunakan pada tiang tamatan dan tiang sudut

a)

Betul

b)

Salah

18.

Namakan aksesori berikut

a)

IPC

b)

CONNECTOR

c)

KABEL JONT

d)

APC

19.

Namakan aksesori berikut

a)

Pre

Insulated

Endspan Joints

b)

Pro

Insulated

Midspan Joints

c)

Pre

Insulated

Midspan Joints

20.

Nama aksesori berikut

a)

End cape

b)

Mid cape

c)

Start cape

d)

Joint cape

21.

Apakah kegunaan Black Box

Fius Switch?

a)

pelindung kepada

kabel tidak bertebat dalam system

Pembahagian bekalan voltan rendah

b)

pelindung kepada

kabel ABC dalam system

Pembahagian bekalan voltan tinggi

c)

pelindung kepada

kabel ABC dalam system

Pembahagian bekalan voltan rendah

22.

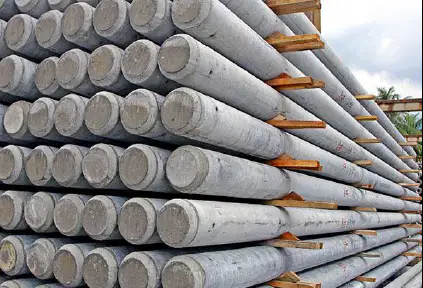

Berikut adalah Jenis jenis Tiang Elektrik:

-Tiang kayu

-Tiang Keluli

-Tiang Konkrit

-Tiang Spun Konkrit

Namakan tiang bagi gambar rajah berikut.

a)

Tiang kayu

b)

Tiang Keluli

c)

Tiang Konkrit

d)

Tiang Spun Konkrit

23.

Berapakah kedalaman tiang yang berlu ditanam bagi tiang 9 meter ?

a)

1 m

b)

1.5 m

c)

2 m

d)

2.5 m

24.

Jarak antara tiang dipanggil sebagai ................................

a)

SPAN

b)

SPIN

c)

SPON

d)

SPEN

25.

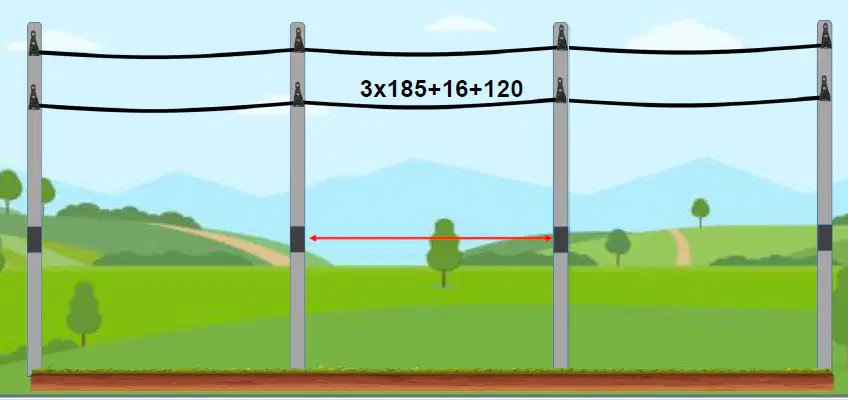

Berapakh jarak maksimum tiang bagi kabel pada gambar rajah berikut?

a)

30 m

b)

35 m

c)

40 m

d)

45 m
