Sistem Bahan Bakar dan Jenis EFI

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Apa nama sistem bahan bakar tradisional yang memakai karburator?

a)

Sistem BB konvensional

b)

Multi Point Injection

c)

Gasoline Direct Injection

d)

Sistem injeksi elektronik

2.

Manakah yang termasuk sistem injeksi bahan bakar elektronik?

a)

Karburator manual lama

b)

Pompa bensin tangan

c)

Filter udara kain

d)

EFI (Electronic Fuel Injection)

3.

Throttle Body Injection (TBI) berarti injektor berada di mana?

a)

Di tangki bahan bakar

b)

Di dalam silinder

c)

Di setiap port

d)

Di throttle body

4.

Port Injection disebut juga apa?

a)

Throttle Body Injection (TBI)

b)

Electronic Fuel Injection (EFI)

c)

Multi Point Injection (MPI)

d)

Gasoline Direct Injection (GDI)

5.

Direct Injection pada bensin sering disebut apa?

a)

Throttle Body Injection (TBI)

b)

Diesel Pump Injection

c)

Multi Point Injection (MPI)

d)

Gasoline Direct Injection (GDI)

6.

Cara penginjeksiannya bisa terus-menerus atau berdenyut. Manakah pasangan nama yang benar?

a)

Wave time injection

b)

Continues time injection

c)

Pulse time injection

d)

Stop time injection

7.

Pengukuran udara masuk pada EFI ada dua jenis. Apa saja?

a)

D EFI

b)

T EFI

c)

L EFI

d)

G EFI

8.

Mana yang BUKAN jenis berdasarkan letak penginjeksiannya?

a)

Continues time injection

b)

Throttle Body Injection (TBI)

c)

Multi Point Injection (MPI)

d)

Gasoline Direct Injection (GDI)

9.

Lihat gambar Throttle Body Injection. Di mana bahan bakar disemprotkan pada sistem ini?

a)

Ke tangki bahan bakar kendaraan

b)

Langsung ke ruang bakar piston

c)

Ke dalam throttle body air horn

d)

Ke port masuk dekat katup masuk

10.

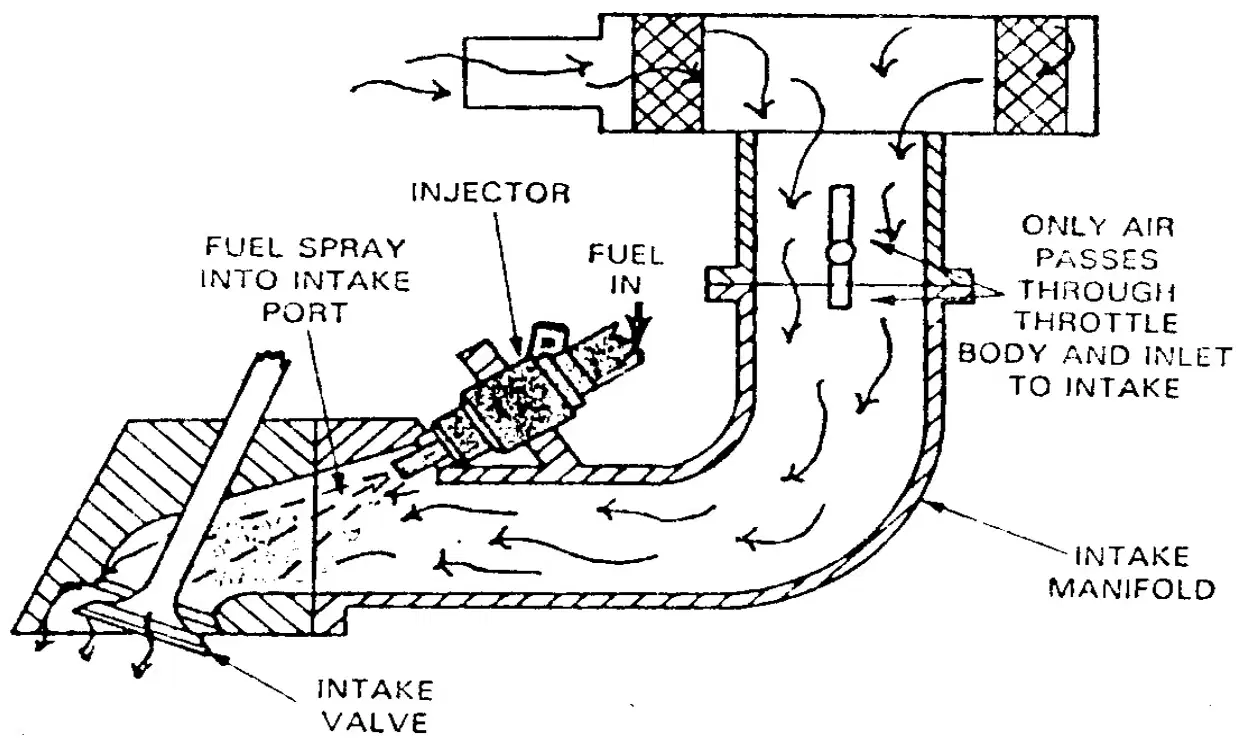

Pada gambar Port Injection, apa yang lewat melalui throttle body sebelum masuk ke intake?

a)

Hanya bahan bakar bertekanan

b)

Hanya udara melewati throttle body

c)

Uap air dari pendingin mesin

d)

Campuran udara dan bahan bakar

11.

Bandingkan tiga gambar. Sistem mana yang menyemprot bahan bakar langsung ke dalam ruang bakar?

a)

Tidak ada yang menyemprot ke ruang bakar

b)

Port Injection menyemprot ke ruang bakar

c)

Throttle Body Injection menyemprot ke ruang bakar

d)

Direct Injection (GDI) menyemprot ke ruang bakar

12.

Pada gambar Port Injection, di mana posisi injektor saat menyemprot bahan bakar?

a)

Di throttle body bagian atas

b)

Di dalam piston bergerak

c)

Di luar mesin dekat filter udara

d)

Di intake port dekat katup masuk

13.

Perhatikan gambar TBI. Apa fungsi jalur bertanda 'Fuel In'?

a)

Mengalirkan bahan bakar ke injektor

b)

Mengeluarkan udara dari manifold

c)

Mendinginkan kepala silinder mesin

d)

Mengirim sinyal listrik ke komputer

14.

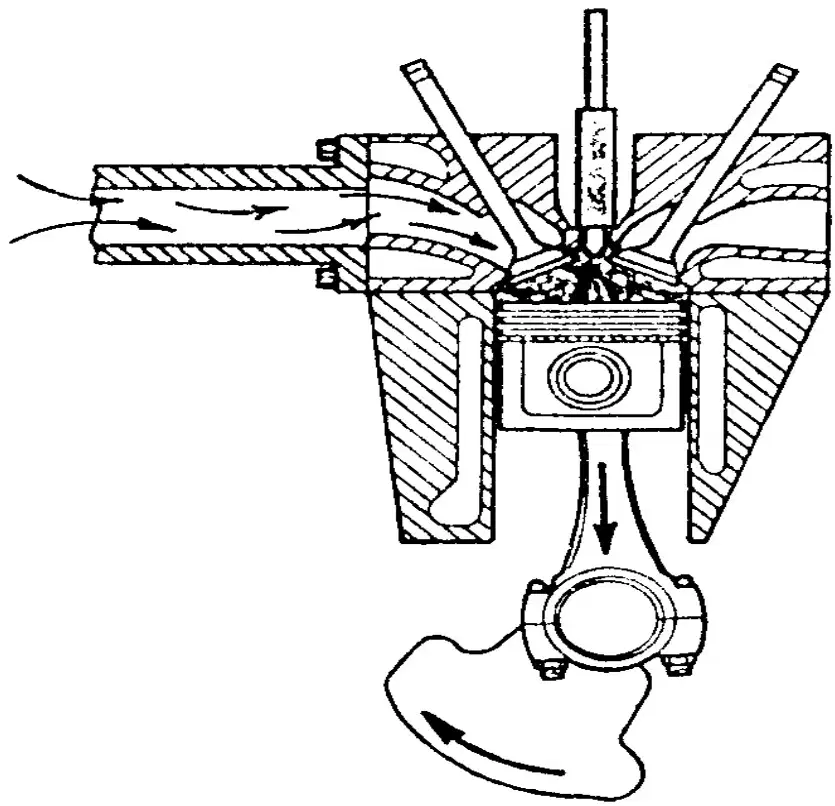

Pada gambar Direct Injection (GDI), bagian mana yang menerima semprotan bahan bakar?

a)

Throttle body air horn

b)

Intake manifold berbelok

c)

Ruang bakar di kepala silinder

d)

Port masuk sebelum katup

15.

Lihat gambar. Mesin GDI menyemprot bensin langsung ke dalam ruang bakar. Apa yang berbeda dengan mesin bensin konvensional di gambar kanan?

a)

Konvensional tidak memakai piston sama sekali

b)

Konvensional menyemprot di intake manifold

c)

Konvensional tidak punya busi untuk menyalakan

d)

Konvensional memakai solar bukan bensin

16.

Pada D EFI, huruf D berasal dari bahasa Jerman. Apa artinya D = Druck?

a)

Tekanan udara masuk

b)

Komputer mesin mobil

c)

Jumlah bensin di tangki

d)

Suara mesin ketika hidup

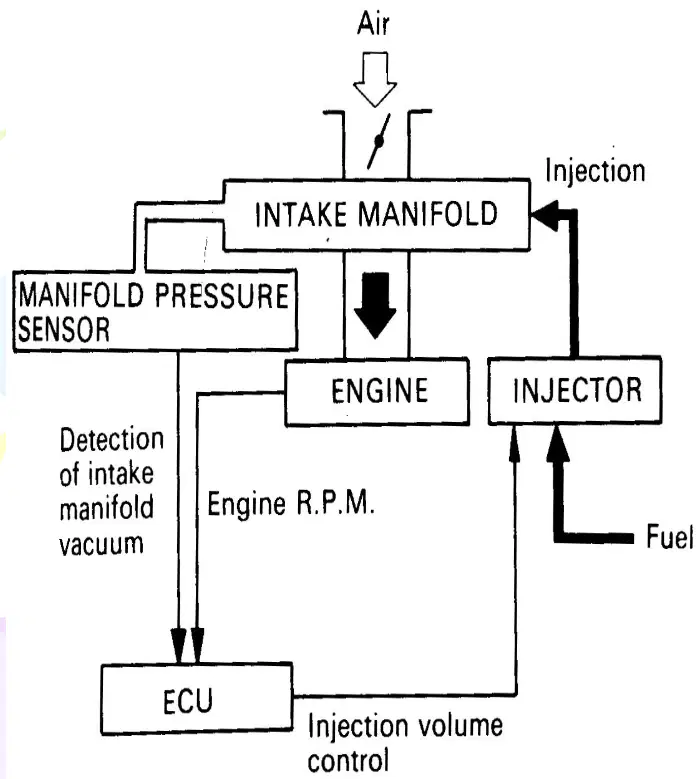

17.

Di sistem D EFI, udara masuk diukur dengan sensor MAP. Apa yang dibaca oleh MAP?

a)

Tekanan di manifold

b)

Warna bahan bakar

c)

Panjang pipa knalpot

d)

Kecepatan roda kendaraan

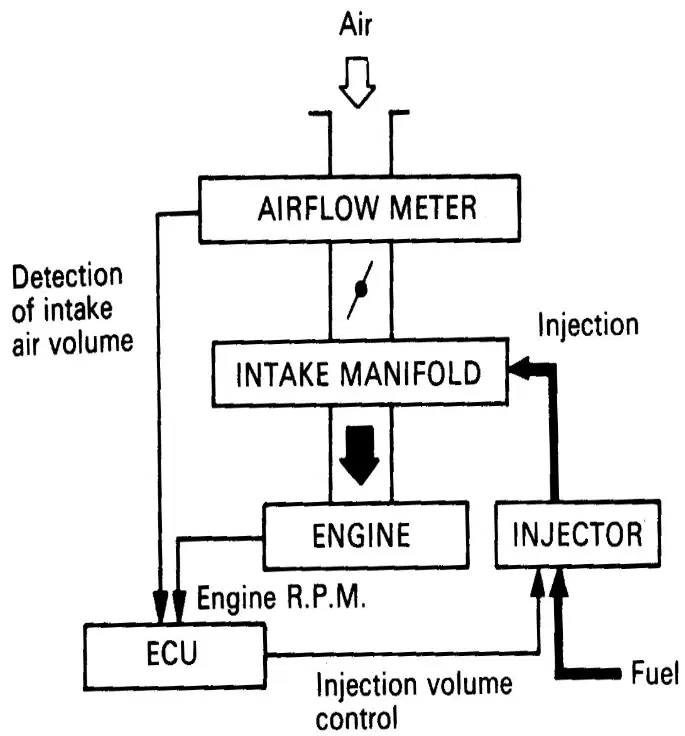

18.

Pada L EFI, huruf L = Luft (Jerman). Luft berarti apa?

a)

Udara yang masuk

b)

Minyak pelumas mesin

c)

Cahaya dari lampu

d)

Air minum bersih

19.

Di L EFI, alat untuk mengukur udara masuk adalah Air Flow Meter. Apa yang diukur alat ini?

a)

Suhu jok pengemudi

b)

Berat ban kendaraan

c)

Warna asap knalpot

d)

Volume udara yang masuk

20.

Mana pernyataan yang benar tentang perbedaan D EFI dan L EFI?

a)

D EFI membaca tekanan udara

b)

L EFI membaca volume udara

c)

D EFI memakai MAP sensor

d)

L EFI memakai Vacuum Sensor

21.

Perhatikan gambar mesin GDI. Di mana bensin disemprotkan?

a)

Ke luar mobil di udara

b)

Langsung ke ruang bakar

c)

Ke tangki bahan bakar lagi

d)

Ke pipa knalpot belakang

22.

Lihat gambar mobil. Sistem EFI membantu mesin bekerja lebih baik. Apa manfaat EFI untuk campuran udara dan bahan bakar?

a)

Hanya mencampur saat mesin dimatikan

b)

Tidak mencampur udara dengan bensin

c)

Membuat campuran sangat tebal selalu

d)

Membuat campuran merata dan stabil

23.

Pada mobil dengan EFI, respons saat pedal gas ditekan biasanya lebih cepat. Manakah yang menunjukkan respons throttle yang baik?

a)

Mobil segera melaju halus

b)

Mobil terlambat lalu tersendat

c)

Mobil diam lalu mati mesin

d)

Mobil melaju hanya mundur

24.

EFI dapat membantu hemat bensin. Pilih pernyataan yang benar tentang efisiensi bahan bakar.

a)

Menghemat bahan bakar saat berkendara

b)

Menghabiskan bensin lebih boros

c)

Tidak ada pengaruh ke bensin

d)

Hanya bekerja jika mobil parkir

25.

Beberapa mobil keluarga memakai EFI, seperti minivan. Apa kegunaan mobil jenis ini bagi keluarga?

a)

Mengantar ke sekolah

b)

Balapan di sirkuit

c)

Membawa barang belanja

d)

Mengangkut banyak penumpang

26.

Apa arti EFI pada mesin kendaraan?

a)

Easy Fast Ignition

b)

Electronic Fuel Injection

c)

Engine Flow Indicator

d)

Energy Fire Injector

27.

EFI membantu campuran udara dan bahan bakar menjadi bagaimana?

a)

Lebih panas di ruang bakar

b)

Lebih berat masuk ke mesin

c)

Lebih homogen di tiap silinder

d)

Lebih banyak asap keluar

28.

Saat throttle dibuka, bagaimana respon mesin dengan EFI?

a)

Mesin selalu mati mendadak

b)

Suara mesin menjadi sangat pelan

c)

Responnya lebih lambat sekali

d)

Responnya lebih baik dan cepat

29.

Mana yang merupakan kelebihan EFI?

a)

Selalu tanpa filter udara

b)

Koreksi campuran saat suhu rendah

c)

Penghentian bahan bakar saat perlu

d)

Perbandingan udara-bahan bakar stabil

30.

Apa fungsi air flow sensor pada sistem K-Jetronic?

a)

Mendeteksi jumlah udara masuk

b)

Menyimpan bensin cadangan

c)

Mendinginkan mesin dengan air

d)

Membuat api di busi langsung

31.

Bagian mana yang menyalurkan bensin ke tiap injektor pada K-Jetronic?

a)

Fuel filter

b)

Air valve

c)

Fuel distributor

d)

Thermal time switch

32.

Dalam sistem injeksi BB mekanik, udara masuk lewat bagian apa?

a)

Distributor bensin di blok

b)

Pompa bensin di tangki

c)

Sekrup penyetel CO bawah

d)

Saringan udara di saluran masuk

33.

Mana yang benar tentang sistem mekanik injeksi bahan bakar?

a)

Menggunakan pompa bensin

b)

Ada injektor ke silinder

c)

Tidak membutuhkan udara sama sekali

d)

Memakai distributor bensin

34.

Lihat gambar sistem EFI. Bagian mana yang menyemprotkan bensin ke mesin?

a)

Saringan sebelum pipa

b)

Regulator tekanan di pipa

c)

Injektor dekat mesin

d)

Pompa bensin di tangki

35.

Pada gambar, alat yang mendorong bensin dari tangki ke depan adalah…

a)

Injektor semprot ujung

b)

Sensor udara di pipa

c)

ECU kotak hitam

d)

Pompa bensin di tengah

36.

Apa tugas saringan (filter) pada jalur bensin di gambar?

a)

Menambah kecepatan semprotan

b)

Mengatur tekanan injektor

c)

Mengukur banyaknya udara

d)

Menyaring kotoran dari bensin

37.

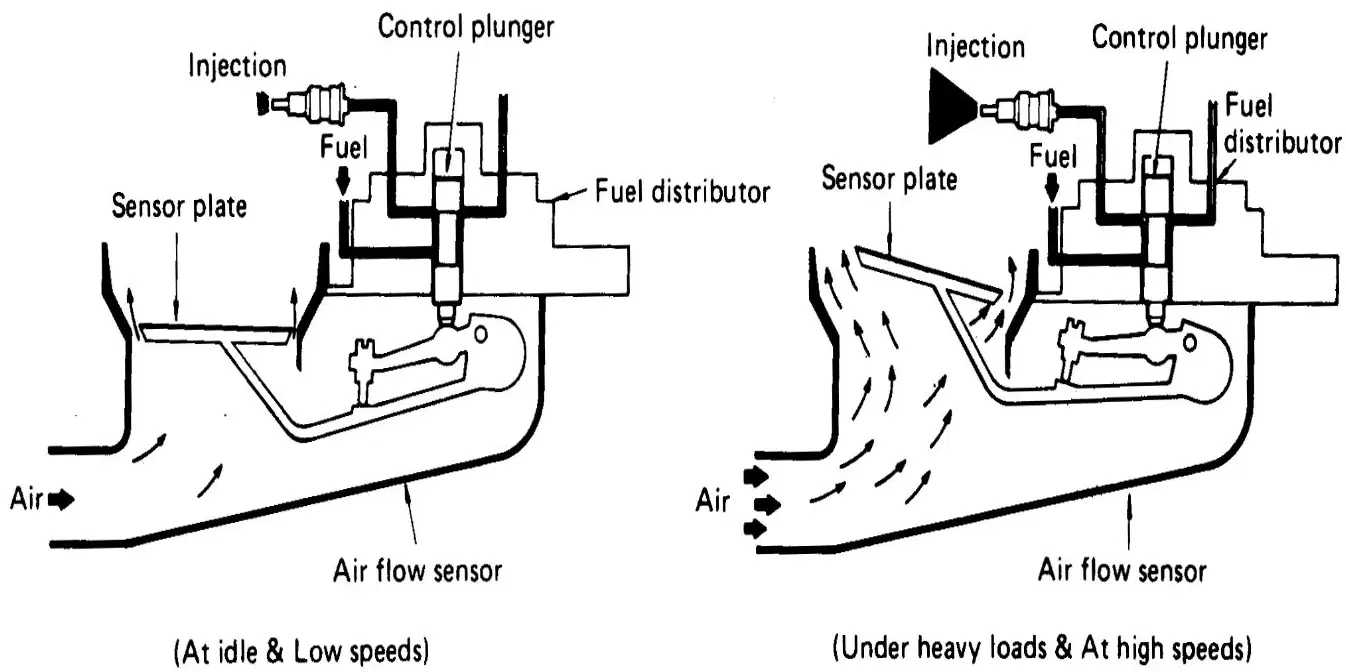

Perhatikan gambar INTAKE AIR VOLUME & INJECTION VOLUME. Saat udara masuk lebih banyak (beban berat, cepat), apa yang terjadi pada semprotan bensin?

a)

Semprotan berhenti seluruhnya

b)

Semprotan menjadi lebih sedikit

c)

Semprotan tetap sama saja

d)

Semprotan menjadi lebih banyak

38.

Di gambar INJECTION VOLUME, pelat sensor (sensor plate) membantu…

a)

Memanaskan bahan bakar

b)

Merasa banyaknya udara

c)

Membersihkan pompa bensin

d)

Mendinginkan injektor

39.

Lihat gambar Sistem EFI. Regulator tekanan bekerja untuk…

a)

Mengirim sinyal listrik ke ECU

b)

Menjaga tekanan bensin stabil

c)

Mengikat pipa pembagi kuat

d)

Mengukur suhu udara masuk

40.

Pada bagan SISTEM EFI, tiga bagian utama ditunjukkan. Pilih semua yang benar.

a)

Sistem kontrol elektronik

b)

Sistem rem hidrolik

c)

Sistem induksi udara

d)

Sistem bahan bakar

41.

Pada diagram, ECU menerima informasi dari beberapa sensor. Manakah contoh sensor yang memberi tahu suhu air pendingin?

a)

Sensor posisi katup gas

b)

Sensor suhu udara masuk

c)

Sensor temperatur air pendingin

d)

Sensor detonasi

42.

Bagian mana yang menyalurkan bahan bakar dari tangki ke injektor?

a)

Lampu kontrol mesin

b)

Air filter dan throttle body

c)

Pompa bensin dan pipa pembagi

d)

Sensor poros engkol

43.

ECU pada gambar berfungsi mengatur volume injeksi. Sinyal apa yang membantu ECU mengetahui putaran mesin?

a)

Sinyal pengapian (RPM)

b)

Sinyal air valve

c)

Sinyal regulator tekanan

d)

Sinyal lampu kontrol

44.

Pada jalur udara, komponen apa yang mengukur jumlah udara masuk sebelum ke intake manifold?

a)

Fuel filter

b)

Air flow meter

c)

Pressure regulator

d)

Cold start injector

45.

Mana urutan aliran udara yang benar dalam sistem induksi udara?

a)

Air filter → air flow meter → throttle body

b)

Air valve → air intake chamber → intake manifold

c)

Intake manifold → air filter → cylinders

d)

Throttle body → air valve → cylinders

46.

Regulator tekanan pada sistem bahan bakar melakukan apa?

a)

Menyalakan lampu kontrol mesin

b)

Menghitung posisi katup gas

c)

Menjaga tekanan bahan bakar stabil

d)

Mengukur suhu udara masuk

47.

Injektor menyemprotkan bahan bakar ke mana?

a)

Ke intake manifold

b)

Ke throttle body

c)

Ke air intake chamber

d)

Ke tangki bensin

48.

Pilih semua komponen yang termasuk dalam Electronic Control System.

a)

Fuel pump

b)

Air flow meter

c)

ECU

d)

Sensors (beragam sensor)

49.

Pada saat mesin dingin, komponen mana yang membantu penyemprotan awal bahan bakar?

a)

Sensor detonasi

b)

Fuel filter

c)

Air valve

d)

Cold start injector

50.

Di gambar berwarna, sensor mana yang dipasang dekat blok mesin untuk mendeteksi getaran ketukan?

a)

Sensor detonasi

b)

Sensor suhu udara masuk

c)

Sensor posisi poros engkol

d)

Pengukur udara
