Worksheets3.- SISTEMAS MECÁNICOS
Total questions: 40
Worksheet time: 20mins
En el mecanismo biela‑manivela, ¿qué se denomina carrera?
La distancia total recorrida por la biela en 180°
El ángulo máximo de giro de la manivela en uso
La longitud de la biela entre sus dos articulaciones
El tiempo por ciclo completo del émbolo y manivela
Si la manivela mide 5 cm, ¿cuál es la carrera del émbolo según la relación indicada?
5 cm de desplazamiento lineal total
15 cm de desplazamiento lineal total
2,5 cm de desplazamiento lineal total
10 cm de desplazamiento lineal total
¿Qué es un cigüeñal de un motor?
Es un eje acodado comparte manivelas y sincroniza bielas
Es la unión de varias bielas, usando una correa independiente para su arrastre
Es una polea excéntrica que varía la fase en cada ciclo
Es un piñón central reduce vibraciones en el bloque
En el conjunto leva‑seguidor, ¿cómo se mantiene el contacto entre ambos durante la rotación?
Con una correa tensada entre ambos ejes
Mediante un muelle que empuja el seguidor
Por gravedad del seguidor sobre la leva
Gracias a un imán fijo en el seguidor
¿Qué diferencia geométrica clave distingue a la excéntrica de una leva típica?
Es rectangular con radio variable en giro
Es circular con eje de giro descentrado
Es triangular con centroide coincidente
Es elíptica con eje principal concéntrico
Un diseñador necesita transformar giro continuo en un empuje lineal alternativo suave y repetible, con perfil de levantamiento definido. ¿Qué mecanismo elegiría y por qué?
Biela‑manivela por su simple reducción
Leva y seguidor por su perfil controlado
Cigüeñal por su almacenamiento de energía
Excéntrica por su retorno sin muelle
¿Cuál es la función principal de una cuña en mecánica?
Evitar el contacto entre superficies deslizantes
Distribuir la fuerza en dos direcciones perpendiculares
Transformar la rotación en traslación continua
Aumentar la velocidad de salida del sistema
La rueda loca, situada entre entrada y salida, consigue que:
El sentido de giro de entrada y salida sea el mismo
El par de salida se reduzca a la mitad
La transmisión deje de requerir lubricación
La velocidad de salida aumente considerablemente
El trinquete sirve para:
Disminuir el rozamiento por rodadura
Sincronizar velocidades entre dos ejes
Transformar el movimiento lineal en rotación
Permitir giro en un sentido y bloquear en el otro
¿Qué afirmación describe mejor una guía como soporte?
Superficie prismática o cilíndrica para deslizamiento lineal
Conjunto de platos que unen dos árboles rígidamente
Aro concéntrico con bolas para rodadura libre
Pieza de bronce que sujeta y delimita el eje
Los cojinetes se fabrican a menudo de bronce porque:
Tienen bajo rozamiento con ejes de acero y buen conductor térmico
Permiten rodadura de bolas y rodillos concéntricos
Aumentan el par transmitido en acoplamientos
No requieren lubricación en sistemas de baja velocidad
¿Qué distingue a un rodamiento frente a un cojinete liso?
Transforma el rozamiento deslizante en rodadura con bolas o rodillos
Une dos ejes con platos atornillados
Soporta movimiento lineal mediante superficies prismáticas
Emplea un gatillo para impedir el giro en un sentido
¿Cuándo se emplean uniones fijas en máquinas?
Cuando no se prevé desmontaje y se requiere gran estabilidad
Cuando es necesario limpiar regularmente los componentes
Cuando se precise sincronizar el sentido de giro
Cuando se quiere movilidad angular entre ejes
Un acoplamiento rígido como las bridas o platos:
Actúa como freno al permitir un único sentido
Permite ligeros desalineamientos angulares entre ejes
Une ejes sin desplazamiento relativo entre elementos
Transforma rozamiento en rodadura con bolas
¿Cuál es una característica de la junta elástica en acoplamientos móviles?
Se basa en dientes que engranan entre sí
Une ejes mediante junta de caucho que admite pequeños giros
Transmite movimiento entre ejes con gran desalineación
Bloquea el movimiento en un sentido alterno
La junta cardán (o universal) permite:
Convertir el giro en desplazamiento lineal perfecto
Unir dos ejes con rigidez absoluta sin holgura
Evitar completamente la variación del ángulo de transmisión
Transmitir movimiento entre ejes que forman cierto ángulo
Un embrague de fricción funciona mediante:
Dos discos que entran en contacto y posibilitan la unión
Platos atornillados que no permiten deslizamiento
Engranes con dientes que se acoplan permanentemente
Un fluido viscoso que arrastra el movimiento
¿Qué función principal cumple un volante de inercia en una máquina?
Almacenar energía cinética y suavizar variaciones
Transformar energía eléctrica en mecánica
Reducir el peso total del sistema rotativo
Aumentar la fricción entre ejes y cojinetes
En una bicicleta estática, ¿qué sucede cuando el ciclista deja de pedalear gracias al volante de inercia?
Se mantiene un tiempo el giro y evita cambios bruscos
El eje se detiene de forma inmediata y segura
Aumenta el par motor para acelerar más
El volante de inercia transforma calor en electricidad
¿Cuál es la característica común de muelles, ballestas y flejes como acumuladores elásticos?
Almacenan energía al deformarse y la liberan al actuar
Disipan energía por rozamiento y generan calor
Son elementos rígidos que no recuperan su forma
Se emplean únicamente en sistemas de freno ABS
¿Qué enunciado describe mejor las ballestas usadas en suspensión de vehículos pesados?
Dos pastillas simétricas que presionan un disco
Un disco macizo pesado solidario a un eje
Zapatas semicirculares que rozan con un tambor
Conjunto de láminas de acero unidas por su centro
Comparando frenos de disco y de tambor, ¿qué ventaja clave tienen los de disco?
Disipan el calor más rápido y frenan con eficacia
Necesitan menos mantenimiento y son más longevos
Generan mayor par con menor presión hidráulica
Funcionan sin rozamiento y evitan el desgaste
¿Qué hace la tecnología ABS durante una frenada brusca?
Convierte la energía de frenado en electricidad
Aumenta la fricción de ferodos por temperatura
Evita el bloqueo de ruedas modulando la presión
Detiene el motor para reducir la velocidad
¿Qué describe mejor el tiempo de compresión en el ciclo de cuatro tiempos?
Admisión abierta y la mezcla empuja pistón
Válvula de escape abierta y sube pistón
Chispa salta con válvulas de admisión abiertas
Válvulas cerradas y la mezcla se comprime
Durante la combustión, ¿cuál es el efecto inmediato sobre el pistón según el esquema?
Los gases se expanden y bajan el pistón
El pistón queda inmóvil por equilibrio térmico
El pistón sube por depresión de cámara
Los gases se enfrían y sube el pistón
En el tiempo de escape del ciclo, ¿qué combinación es correcta?
Válvula de escape abierta y el pistón sube
Válvula de admisión abierta y el pistón baja
Ambas válvulas abiertas y el pistón baja
Válvula de escape cerrada y el pistón sube

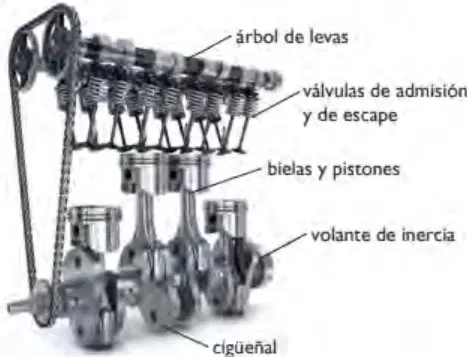

En el conjunto culata‑bloque‑cigüeñal representado, ¿qué componente acciona la apertura y cierre de válvulas?
Árbol de levas situado en la culata
Volante de inercia en el cigüeñal
Biela unida al pistón central
Diferencial unido al eje trasero

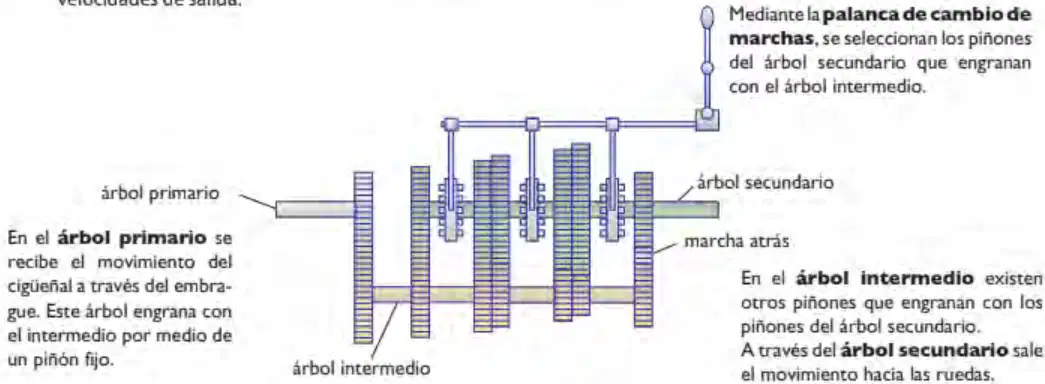

Según el diagrama de la caja de cambios, ¿qué función cumple el árbol intermedio?
Transmite movimiento transversal hacia las ruedas
Selecciona marchas con la palanca de cambios
Conecta el cigüeñal con el embrague directamente
Engrana con el primario y transmite al secundario
Al accionar la palanca de cambio de marchas en la caja, ¿qué ocurre mecánicamente?
Se seleccionan piñones del secundario con el intermedio
Se frena el volante de inercia para reducir velocidad
Se desconectan bielas y pistones del cigüeñal
Se abren válvulas para aumentar la compresión
En el diferencial cónico mostrado, ¿qué papel realizan los satélites?
Abren y cierran válvulas durante curvas
Giran con la corona y reparten movimiento
Fijan la relación final y cambian todas las marchas
Convierten movimiento longitudinal en alternativo
¿Cuál es la función principal de un sistema de suspensión en vehículos?
Reducir el peso total del vehículo
Mejorar la aerodinámica del vehículo
Absorber impactos y mantener el contacto con el suelo
Aumentar la velocidad máxima del vehículo
En un motor de combustión interna, ¿qué ocurre durante la fase de admisión?
Los gases de escape son expulsados
Se introduce la mezcla de aire y combustible en el cilindro
El pistón se encuentra en su punto más alto
La válvula de escape se abre para liberar presión
¿Qué tipo de energía almacena un resorte al ser comprimido?
Energía cinética
Energía química
Energía térmica
Energía potencial elástica
En un motor de combustión interna, ¿qué ocurre durante la fase de escape?
Los gases de combustión son expulsados del cilindro
El pistón se encuentra en su punto más bajo
Se produce la chispa que enciende la mezcla
Se introduce la mezcla de aire y combustible
¿Cuál es la función de un amortiguador en un sistema de suspensión?
Controlar el movimiento de la suspensión y absorber impactos
Proporcionar soporte estructural a la carrocería
Reducir el peso del vehículo y mejorar la aerodinámica
Aumentar la velocidad máxima del vehículo
En un sistema de transmisión, ¿qué función cumple un engranaje cónico?
Reduce la velocidad de rotación de un eje
Transmite movimiento entre ejes que se cruzan
Almacena energía cinética durante el funcionamiento
Conecta dos ejes paralelos sin desalineación
¿Cuál es la función principal de un engranaje en un sistema de transmisión?
Incrementar la velocidad de rotación de un eje
Transmitir movimiento entre ejes paralelos
Almacenar energía cinética durante el funcionamiento
Reducir el ruido en el sistema de transmisión
¿Qué tipo de movimiento genera una leva en un seguidor?
Movimiento circular excéntrico
Movimiento oscilante
Movimiento lineal alternativo
Movimiento rotativo continuo
En un sistema de suspensión, ¿qué papel desempeña un resorte?
Almacenar energía cinética durante el movimiento
Reducir la fricción entre componentes móviles
Controlar la dirección del vehículo en curvas
Proporcionar estabilidad y soporte al vehículo
En un motor de cuatro tiempos, ¿qué ocurre durante la fase de admisión?
Se introduce la mezcla de aire y combustible en el cilindro
Los gases de escape son expulsados del cilindro
La mezcla se comprime antes de la ignición
Se produce la chispa que enciende la mezcla
