WorksheetsKraftstoffversorgungsanlage: Systemaufbau
Total questions: 10
Worksheet time: 5mins

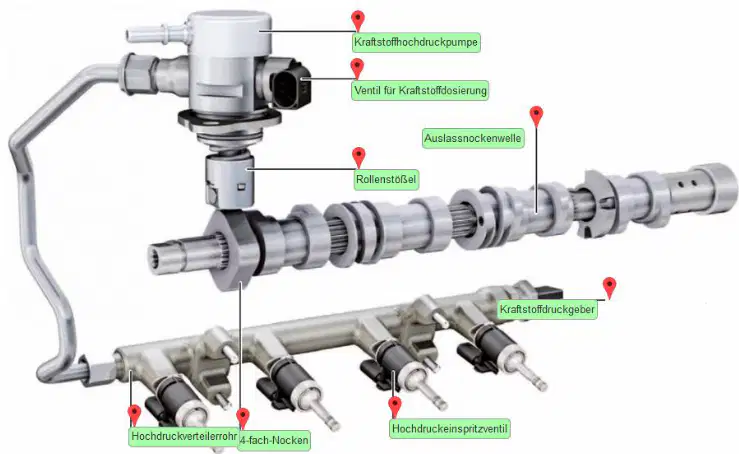

Welches Bauteil baut den notwendigen Hochdruck für das Hochdruckverteilerrohr auf?
Kraftstoffhochdruckpumpe
Kraftstoffdruckgeber
Ventil für Kraftstoffdosierung
Hochdruckverteilerrohr
Welche Aufgabe erfüllt das Ventil für Kraftstoffdosierung im Hochdrucksystem?
Steuert die Einspritzzeitpunkte
Speichert und verteilt den Kraftstoff
Misst den Druck im Hochdruckrail
Regelt die Kraftstoffmenge für das Rail
Wofür dient das Hochdruckverteilerrohr (Rail) im System?
Speichert und verteilt Kraftstoff unter Hochdruck
Misst den Niederdruck im Vorlauf
Filtert Partikel aus dem Kraftstoff
Erzeugt mechanische Nockenbewegung
Was ist die Hauptfunktion der Hochdruckeinspritzventile?
Spritzen Kraftstoff bedarfsgerecht direkt in den Brennraum
Begrenzen den maximalen Raildruck mechanisch
Leiten überschüssigen Kraftstoff in den Rücklauf
Wandeln Drehbewegung in Hubbewegung um
Welcher Fehlercode beschreibt ein unplausibles Signal des Kraftstoffhochdrucksensors?
P0455 Große Tankentlüftungsleckage
P0171 Gemisch zu mager Bank 1
P0300 Zufällige Fehlzündung erkannt
P0191 Signal des Hochdrucksensors unplausibel
Welche typische Soll-Signalspannung liefert der Kraftstoffhochdrucksensor im Leerlauf?
0 Volt ohne Zündung
Etwa 1,0…2,0 Volt analog
Exakt 5,0 Volt konstant
Etwa 12,0 Volt gepulst
Welches Messgerät ist für die Prüfung einer statischen analogen Sensorspannung am geeignetsten?
Kennfeld-Tester für Einspritzung
Digitalmultimeter im Spannungsbereich
Oszilloskop mit Stromzange
Prüflampe mit Glühbirne

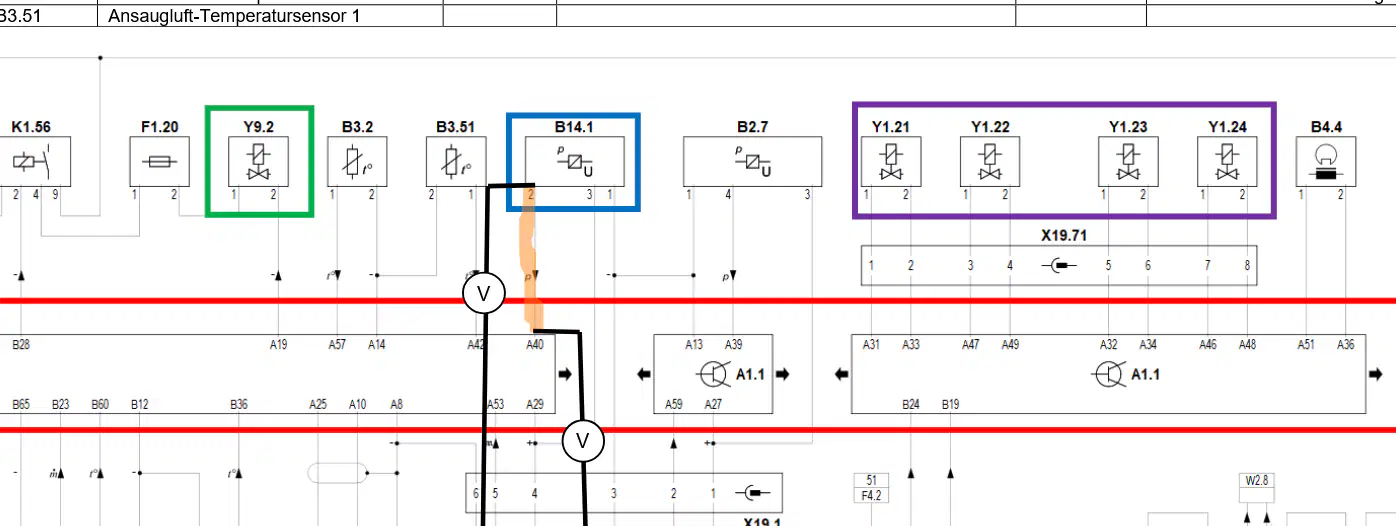

Im Schaltplan ist der Kraftstoffhochdrucksensor mit der Positionsnummer B14.1 gekennzeichnet. Welche Leitung verbindet seinen PIN 2 mit Masse?
Leitung K1 gegen Masse, Kabelbaumseitig
Leitung X19.1 Steckverbindung 1
Leitung B23 zum Temperatursensor
Leitung A40 zum Motorsteuergerät

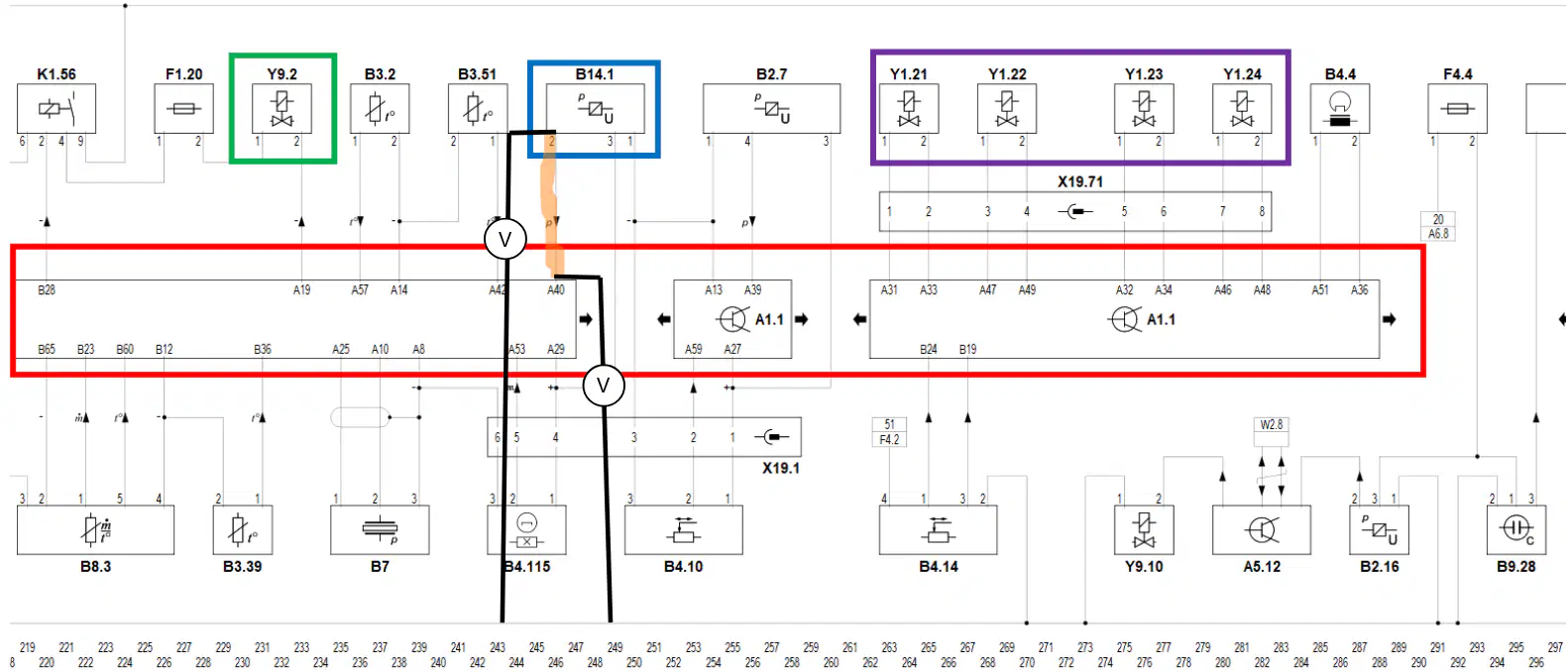

Welche Komponente ist im Schaltplan mit A1.1 bezeichnet?
Spannungsversorgungs‑Relais
Hochdruckeinspritzventile Gruppe
Ventil für Kraftstoffdosierung
Motorsteuergerät zentrale Einheit
Bei der Diagnose von P0191 soll die Signalleitung geprüft werden. Welche Verbindung ist dafür maßgeblich?
PIN A31 Motorsteuergerät zu Relais K1.56
PIN 2 B14.1 zu PIN A40 Motorsteuergerät
PIN 1 B14.1 zu Steckverbindung X19.71
PIN 3 B14.1 zu Ventil Y9.2
