Worksheets2.1 Interaccions dels raigs X amb la matèria
Total questions: 101
Worksheet time: 51mins

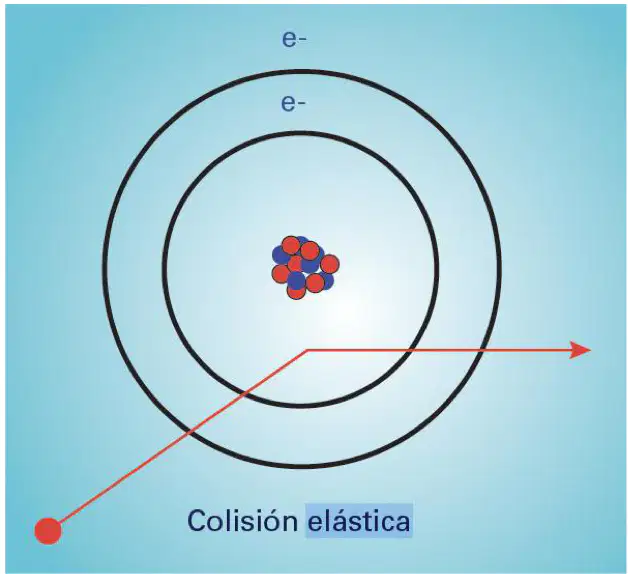

Mira el dibujo del átomo. ¿Qué ocurre en una colisión elástica?
La partícula crea un nuevo átomo pequeño
La partícula expulsa un electrón del átomo
La partícula cambia de camino y cede energía
La partícula se queda pegada al núcleo
¿Qué palabra describe cuando la partícula se desvía pero el átomo queda igual?
Radiactiva
Ionizante
Elástica
Inelástica
En una colisión inelástica, la partícula transfiere pequeñas cantidades de energía. ¿A quién se las da?
Al núcleo de la mesa
A los rayos del sol
A las nubes del cielo
A los electrones del átomo

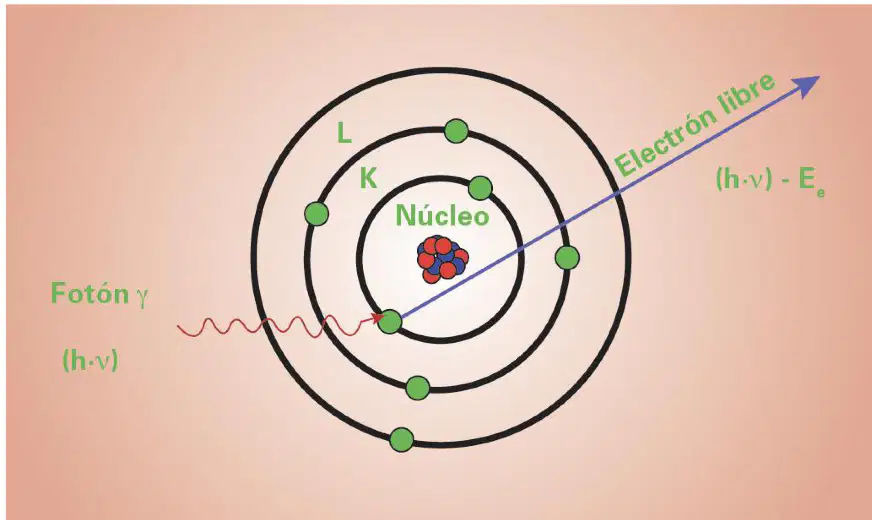

Cuando un electrón sale del átomo por recibir energía, ¿cómo se llama?
Elastización del átomo
Desexcitación del átomo
Ionización del átomo
Excitación del átomo
Si el electrón sube a una capa más alta y luego vuelve bajando, ¿qué sucede al bajar?
Emite un fotón de luz
Pierde el núcleo completo
Se rompe el átomo en dos
Se convierte en protón fuerte
¿Qué palabra usamos cuando el electrón salta a una capa con más energía?
Radiactiva del átomo
Elástica del átomo
Excitación del átomo
Enfriación del átomo
Observa la imagen de colisión radiactiva. ¿Qué hace la partícula al pasar cerca del núcleo?
Se desacelera de golpe
Desaparece totalmente
Acelera sin parar
Se queda inmóvil mucho tiempo
La colisión radiactiva también se llama radiación de frenado. ¿Qué se emite como resultado?
Viento rápido invisible
Gotas de agua muy frías
Sonidos de campana fuerte
Radiación electromagnética, rayos X
¿Cuál de estas opciones describe mejor una interacción inelástica?
La partícula crea un nuevo núcleo
La partícula da energía a electrones
La partícula se convierte en átomo
La partícula se duplica igual
Piensa: si la partícula no expulsa un electrón pero cambia su camino, ¿qué tipo de interacción fue?
Elástica de la partícula
Ionización del átomo
Radiactiva de frenado
Excitación sin energía
Razona: ¿por qué la radiación de frenado puede producir rayos X?
Porque los electrones se aburren y paran
Porque el núcleo gira como un trompo
Porque el átomo se hace más pesado y cae
Porque al frenar se emite energía en ondas
Elige la mejor comparación: la excitación es a subir de capa como la desexcitación es a...
Bajar y emitir un fotón
Quedarse siempre arriba
Cambiar a color morado
Romper el núcleo en dos
¿Qué parte del tubo crea y empuja electrones?
El cátodo de metal caliente
El ánodo de metal puro
El vacío dentro del tubo
El espectro continuo
¿Dónde se frenan de golpe los electrones para hacer rayos X?
En el ánodo del tubo
En el cátodo brillante
En el filamento rojo
En el vacío exterior
En la radiación de frenada, ¿qué se forma al frenar los electrones?
Fotones de rayos X
Partículas de polvo gris
Gotas de metal líquido
Luz visible amarilla
Según el dibujo del circuito, ¿qué ayuda a empujar los electrones?
Un interruptor manual
Un bajo ruido mecánico
Un alto voltaje eléctrico
Un fuerte imán azul
Cuando los electrones chocan, ¿qué parte de la energía se vuelve calor?
Diez por ciento pequeño
Cincuenta por ciento justo
Uno por ciento exacto
Noventa y nueve por ciento
¿Qué parte pequeña de la energía crea los rayos X?
Uno por ciento de energía
Noventa por ciento de energía
Cuarenta por ciento de energía
Tres por ciento de energía

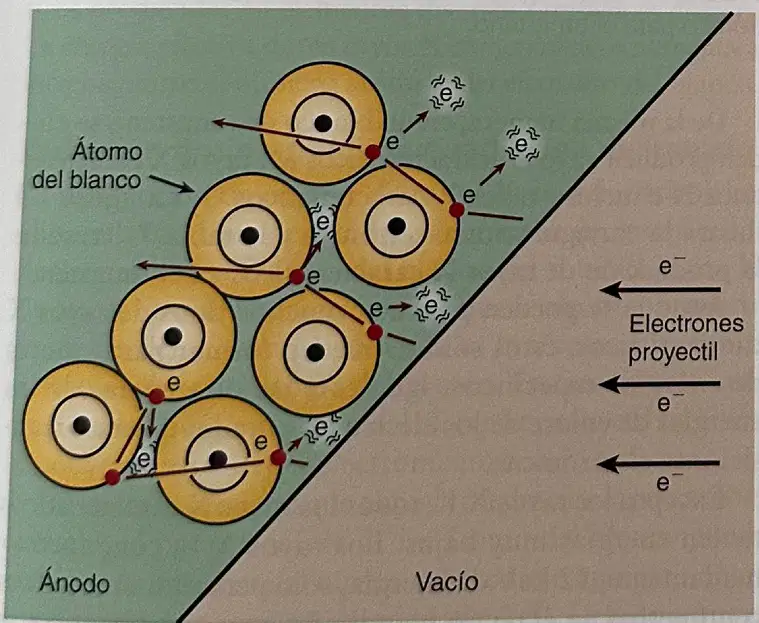

Observa la imagen de átomos y electrones. ¿Qué hacen los electrones proyectil?
Entran y se frenan en el ánodo
Se calientan dentro del filamento
Se quedan quietos en el vacío
Vuelan fuera del tubo rápido
El doble modo de producir rayos X incluye la radiación de frenada y otra más. ¿Cuál es la otra?
Radiación química
Radiación sonora
Radiación característica
Radiación solar
Si el cátodo acelera mucho los electrones, ¿qué debe pasar después para crear rayos X?
Frenarse bruscamente en el ánodo
Volver al filamento caliente
Perder todo el alto voltaje
Saltar al espectro continuo
Imagina que la energía no se convierte en calor. ¿Qué efecto aumentaría?
Se producirían más rayos X
El filamento sería más largo
El vacío sería más grande
El ánodo tendría menos metal

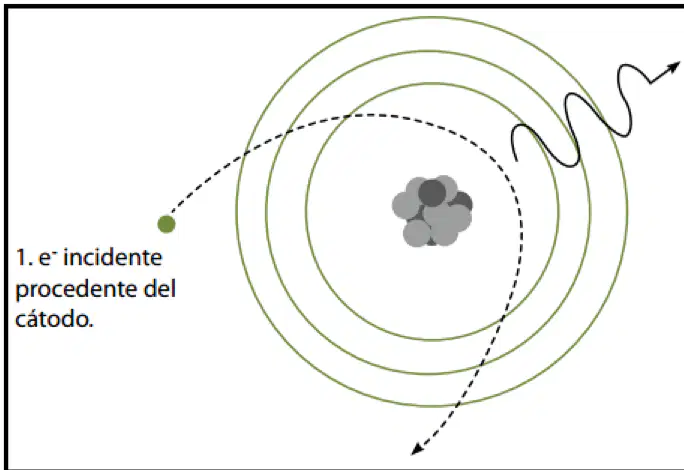

Mira el dibujo del electrón que cambia su camino cerca del núcleo. ¿Qué ocurre cuando un electrón se frena?
Pierde energía y emite un fotón
Desaparece sin emitir nada
Gana energía y se queda quieto
No cambia y sigue recto
Observa el esquema con círculos alrededor del núcleo. ¿Cómo se llama la luz que sale cuando el electrón se frena?
Radiación de sonido
Radiación de calor
Radiación de frenado
Radiación de sombra
Según la imagen de múltiples fotones, ¿cómo es el feix de fotons que se produce por frenado?
Invisible y sin energía
Muy homogéneo, de una sola energía
Muy heterogéneo, de diferentes energías
Ruidoso y con temperatura
El texto indica un número. ¿Qué parte de la radiación ionizante suele venir del frenado?
Menos del 5 por ciento
Entre 10 y 20 por ciento
Exactamente 50 por ciento
Entre 70 y 85 por ciento
Si el kV del aparato sube, ¿qué pasa con la energía máxima de los electrones?
Cambia a energía de sonido
Se queda igual siempre
Disminuye la energía máxima
Aumenta la energía máxima

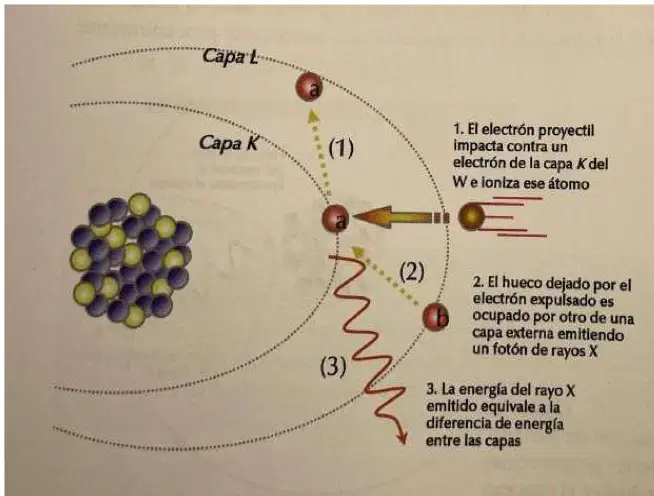

Observa el dibujo de capas K e L. ¿Qué hace el electrón proyectil en la radiación característica?
Añade un protón al núcleo
Pinta la capa con color
Saca un electrón de una capa interna
Calienta la capa externa
Cuando queda un hueco en la capa interna, ¿qué sucede para llenar ese hueco?
Baja otro electrón y se emite un fotón
Baja un neutrón y se emite sonido
Entra aire y se ve una sombra
Sube un protón y se emite calor
Piensa: si un electrón se desvía más cerca del núcleo, ¿cómo podría cambiar la energía del fotón de frenado?
Podría ser mayor al acercarse más
Se vuelve energía de calor
Siempre sería menor al acercarse
Nunca cambia con la distancia
¿Qué es la radiación característica en los rayos X?
Calor que sale cuando el metal se enfría lentamente
Sonido producido por átomos que vibran muy rápido
Luz creada por transiciones de electrones entre capas
Viento que empuja partículas dentro del tubo
¿Qué capa está más cerca del núcleo del átomo?
Capa K, muy cercana al núcleo
Capa M, fuera del átomo
Capa L, muy lejos del núcleo
Capa N, hecha de moléculas
Para expulsar un electrón de la capa K, la energía incidente debe ser...
Igual que la energía del fotón
La misma que la energía verde
Menor que la energía del núcleo
Mayor que la energía de enlace
Observa el diagrama: ¿qué sucede tras expulsar un electrón de la capa K?
La capa K desaparece para siempre
Otro electrón cae de una capa externa
El átomo se convierte en una molécula
El núcleo se mueve a otra órbita
La energía del fotón característico se calcula como...
Multiplicación por el número de electrones
Suma de todas las energías de capas
Diferencia entre energías de dos capas
División por la distancia al núcleo
Si un electrón baja de la capa L a la capa K, la energía del fotón es...
E(M) − E(N)
E(K) − E(L)
E(L) − E(K)
E(L) + E(K)

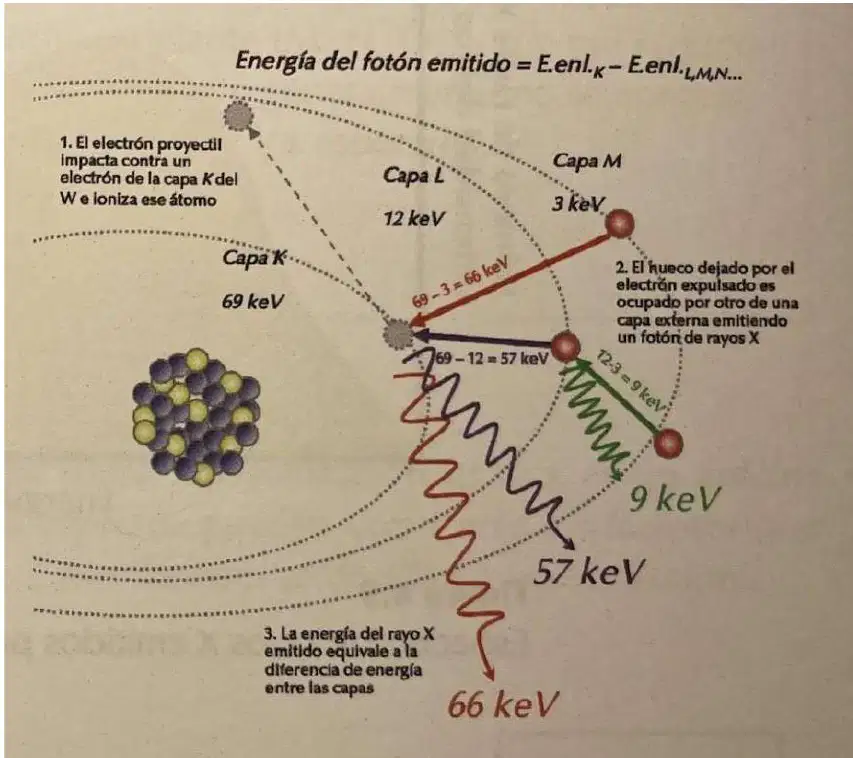

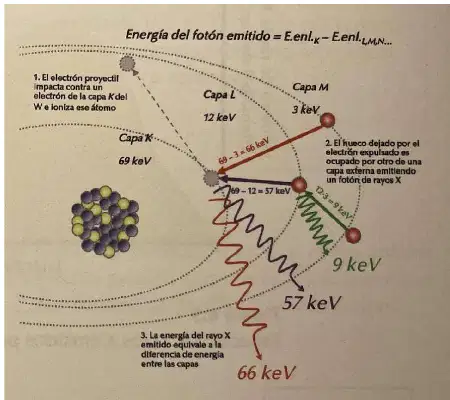

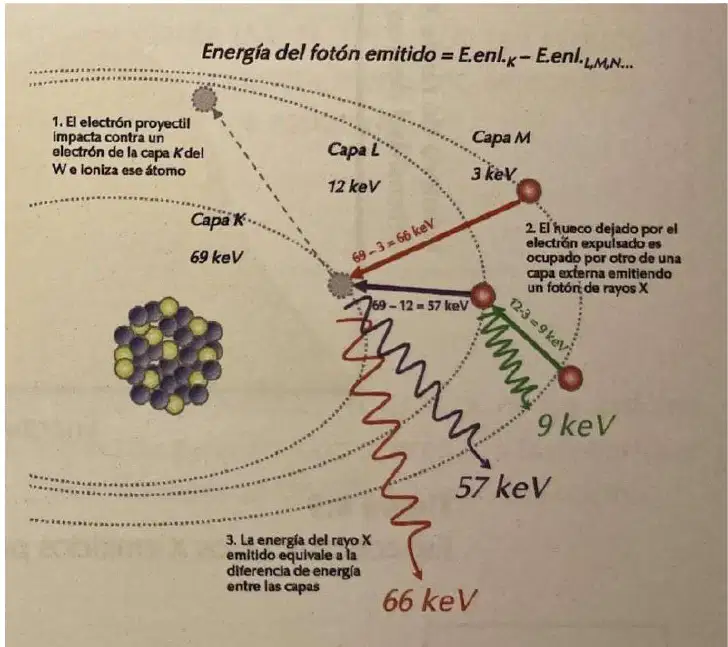

En el dibujo, se muestran ejemplos de energías de fotones: 66 keV, 57 keV, 9 keV. ¿Qué representan estos valores?
Velocidades del núcleo en keV
Diferencias de energía entre capas
Masas de los electrones del átomo
Tamaños de las órbitas circulares
¿Qué porcentaje aproximado de la radiación en rayos X de diagnóstico es característica?
Exactamente 100 por ciento
Entre 50 y 70 por ciento
Entre 1 y 5 por ciento
Entre 15 y 20 por ciento

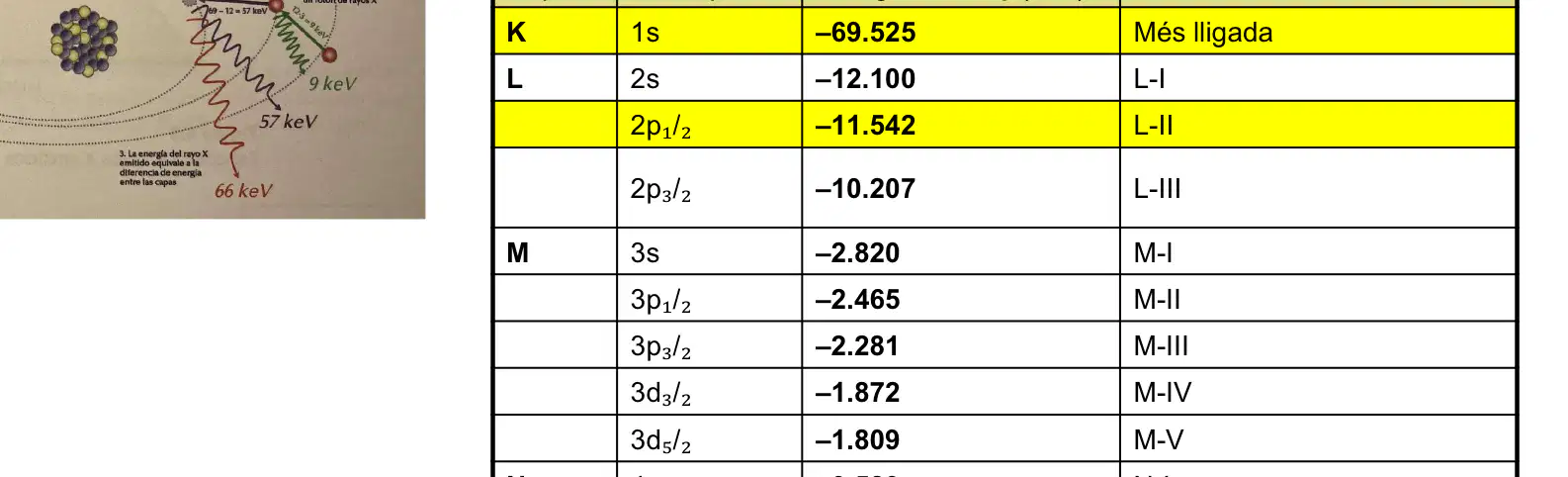

Según la tabla, ¿qué capa tiene la energía de enlace más grande en valor absoluto?
Capa L con −12.100 keV
Capa K con −69.525 keV
Capa N con −0.589 keV
Capa M con −2.820 keV
¿Qué indica “energía de enlace” en una capa atómica?
Cuánto pesa el núcleo con protones
Qué tan grande es la capa en centímetros
Cuántos colores emite el átomo
Qué tan fuerte está sujeto el electrón
Si E(K) = −69.525 keV y E(L 2s) = −12.100 keV, ¿cuál es la energía del fotón L→K?
−57.425 keV aproximadamente
12.100 keV aproximadamente
81.625 keV aproximadamente
57.425 keV aproximadamente
Piensa: ¿por qué las transiciones hacia la capa K suelen producir fotones más energéticos que hacia la capa M?
Porque la M siempre suma energías negativas
Porque la K está más lejos del núcleo
Porque la capa M tiene más colores bonitos
Porque la diferencia de energía es mayor hacia K
¿Qué significa K, L, M, N en un átomo?
Unidades de energía en física
Clases de núcleos atómicos
Tipos de fotones de rayos X
Nombres de subcapas electrónicas
¿Qué ocurre con la atracción del núcleo cuando un electrón está más cerca?
Desaparece completamente
Se vuelve igual en todas partes
Es más débil la atracción
Es más fuerte la atracción
Elige la frase correcta sobre capas internas.
No tienen energía de enlace
Solo existen en gases nobles
Tienen energía más positiva
Tienen energía más negativa
Si un electrón necesita más energía para escapar, ¿dónde estaba?
Fuera del átomo libre
En capas externas lejanas
En el núcleo con protones
En capas internas cercanas
¿Qué es la energía del fotón cuando un electrón baja de nivel?
La mitad del nivel inferior
La suma de todas capas
Diferencia entre niveles
El doble de la energía inicial
Un electrón salta de L a K: −11.500 eV a −69.500 eV. ¿Cuánta energía pierde?
80.000 eV de energía
11.500 eV de energía
69.500 eV de energía
58.000 eV de energía
La energía perdida al saltar L → K se convierte en...
Calor de 580 keV
Un fotón de 5 keV
Un fotón de 58 keV
Un neutrón muy pesado
Completa: E = E capa superior − E capa inferior. ¿Qué representa E?
Número de protones del átomo
Velocidad del electrón libre
Energía del fotón emitido
Energía del núcleo atómico
¿Cómo salen los fotones según el ejemplo L → K?
Con energía negativa
Sin energía alguna
Con energía infinita
Con energía positiva
¿Qué unidad es 1 eV?
Energía ganada por un electrón
Voltaje máximo del tubo
Tiempo de vida del fotón
Distancia entre capas atómicas
Elige la equivalencia correcta.
1 keV = 10 eV
1 keV = 1.000 eV
1 keV = 100 eV
1 keV = 1 eV
¿Qué significa kVp en un tubo de rayos X?
Kilo voltaje, energía mínima
Kilovolt pic, tensión máxima
Kilovatio pico, potencia media
Kelvin propio, temperatura alta
Si el kVp es más alto, ¿qué pasa al chocar los electrones con el ánodo?
Pierden toda carga
Se detienen de golpe
Tienen menos energía
Tienen más energía
¿Qué hace el kVp dentro del tubo?
Hace girar el núcleo del átomo
Cuenta los fotones producidos
Enfría el cátodo lentamente
Acelera electrones al ánodo
¿Qué relación hay entre capas internas y “electrones lligats”?
Igual que capas externas
Más profundamente ligados
Más libremente flotando
No se pueden ligar nunca

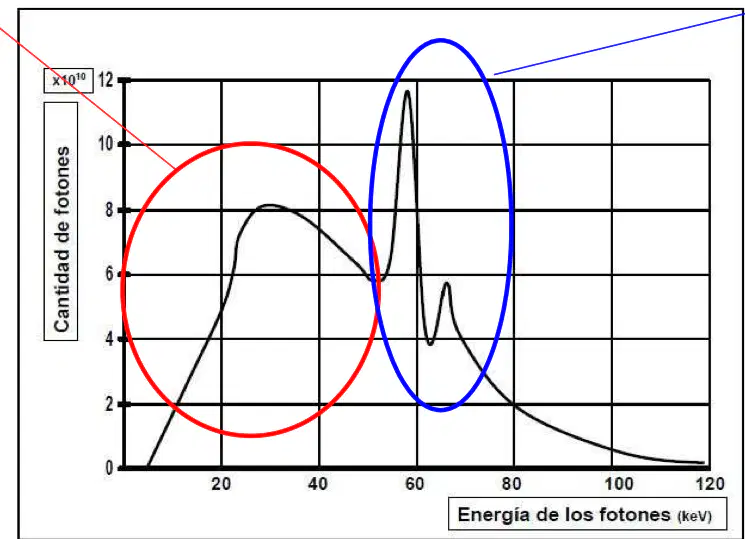

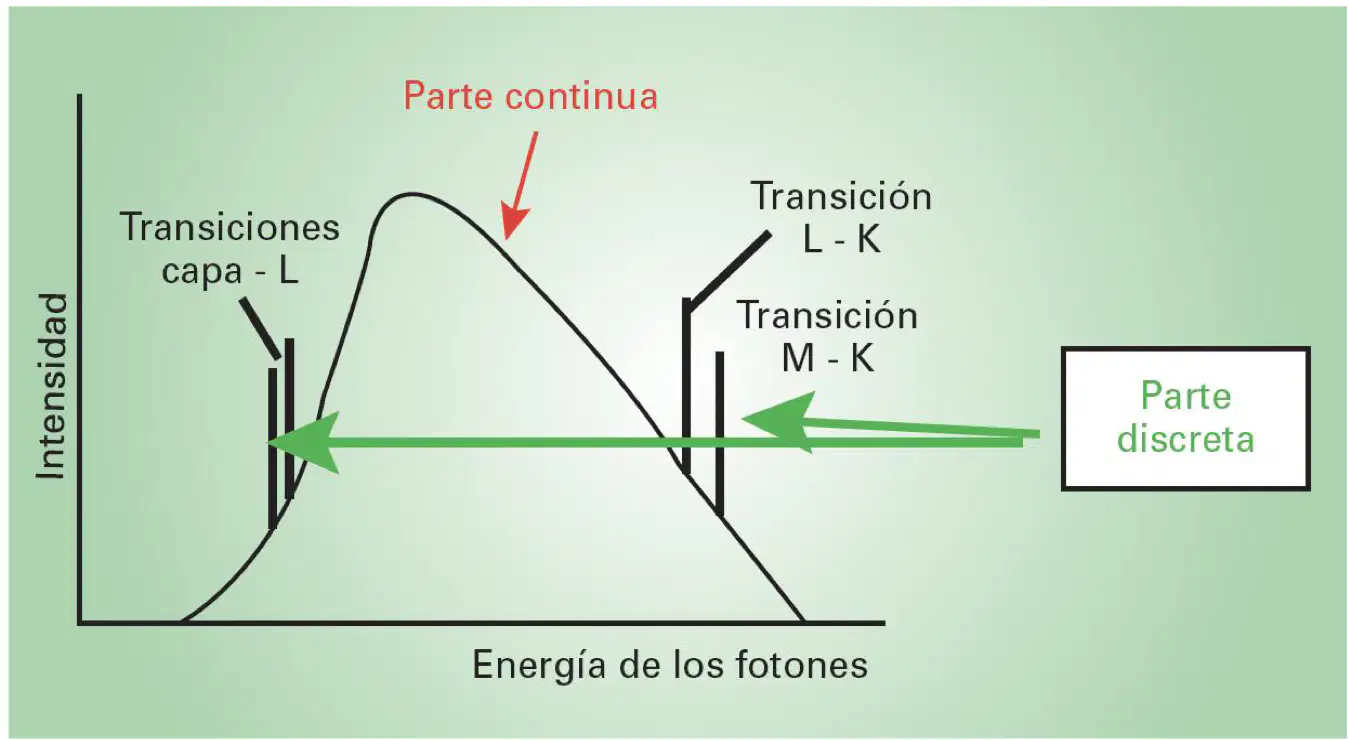

Observa el gráfico del espectro de rayos X. ¿Qué parte muestra una curva suave que sube y baja?
La energía mínima de fotones
La transición L a K
La parte discreta con picos
La parte continua del espectro
En el dibujo, ¿cómo se ven los picos de la parte discreta?
Son líneas rectas horizontales
Son flechas verdes hacia la izquierda
Son barras altas y delgadas
Son círculos grandes y rojos
¿Qué significa eV cuando hablamos de energía de fotones?
Kilovoltaje del tubo
Electronvoltio, unidad pequeña
Cantidad de fotones total
Tiempo de exposición largo
El término kVp en un tubo de rayos X se refiere a
Color del gráfico mostrado
Kilovoltaje pico aplicado
Tipo de material blanco
Número de picos discretos
Mira el espectro resaltado en azul. ¿Qué representa ese grupo de picos?
Calibración del eje vertical
Radiación continua de frenado
Radiación discreta característica
Ruido del detector externo
Según el gráfico, la parte roja señalada corresponde a
Transición M a K específica
Radiación discreta del blanco
Energía de enlace exacta K
Radiación continua de frenado
El ánodo de wolframio tiene energía de enlace de la capa K cerca de 69,4 keV. Si el tubo trabaja a 50 kVp, ¿se liberan electrones de la capa K?
Solo si hay dos picos altos
Depende del color del ánodo
Sí, siempre se liberan
No, la energía es menor

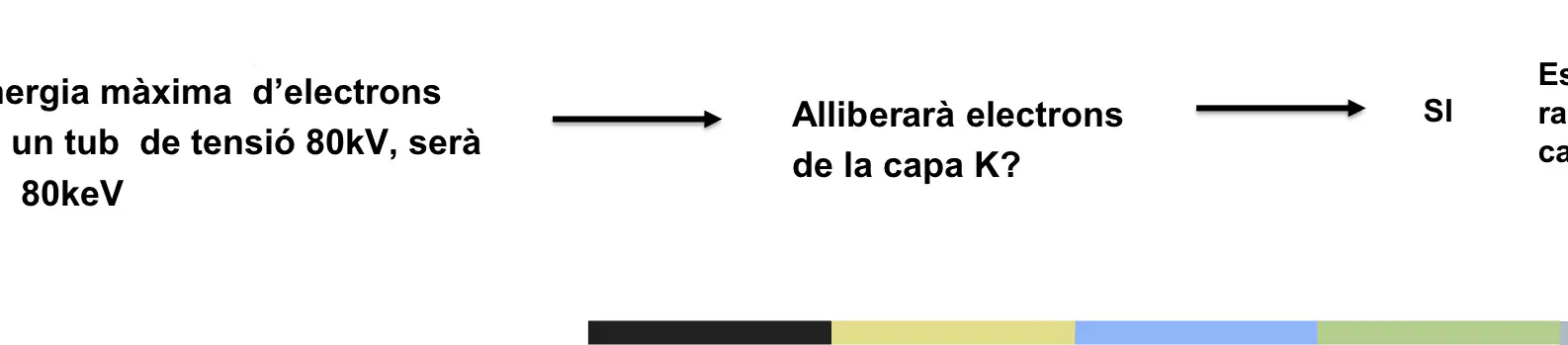

Con 80 kVp en el tubo y wolframio, ¿qué sucede con la capa K?
Se pueden liberar electrones
No cambia nada
Se apaga el espectro
Se borra la parte continua
En el gráfico del espectro, ¿qué indica el eje horizontal?
Tamaño del ánodo
Tiempo de exposición
Energía de los fotones
Cantidad de fotones
Si aumenta el kVp del tubo, ¿qué efecto general se observa en la energía máxima de los fotones?
La energía máxima sube
La energía máxima desaparece
La energía máxima se hace azul
La energía máxima baja
Observa la curva continua. ¿Cómo cambia su altura comparada con los picos discretos?
No tiene ninguna altura
Es siempre más alta que todo
Es exactamente igual que los picos
Es más baja que algunos picos
En el espectro de rayos X, ¿qué causa los picos discretos?
Transiciones electrónicas internas
Giro de la perilla de luz
Movimiento del paciente rápido
Cambio de color del gráfico
¿Qué significa la palabra atenuación cuando un rayo X atraviesa el cuerpo?
El rayo X cambia a sonido fuerte
Desaparecen los huesos del paciente
Aumenta la luz visible del cuerpo
Disminuye la energía del rayo X
Cuando los rayos X pasan por la materia, pueden desaparecer de forma progresiva por dos causas. ¿Cuáles son?
Viento y lluvia
Iluminación y sombra
Evaporación y fusión
Absorción y dispersión

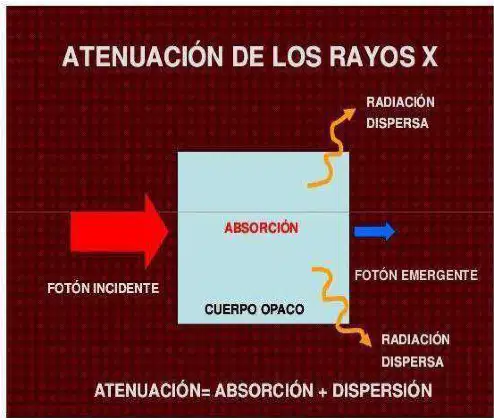

Mira el esquema que muestra un fotón que entra y uno que sale. ¿Qué proceso ocurre dentro del cuerpo opaco?
Todo se convierte en luz blanca
El fotón se duplica y se multiplica
Nada cambia dentro del cuerpo
Parte se absorbe y parte se dispersa
Si un tejido deja pasar fácilmente los rayos X, ¿cómo lo llamamos?
Radiotransparente
Radioopaco
Radioluminoso
Radiometálico
Observa la radiografía de una mano. ¿Qué estructura suele verse más clara porque deja pasar menos rayos X?
Sangre, radiosonora
Piel, radioopaca
Hueso, radioopaco
Uñas, radiotransparentes
¿Qué sucede cuando una estructura absorbe totalmente los rayos X?
Hace ruido, es radiosonora
Se ilumina más, es radiobrillante
Se vuelve invisible, es radiomuda
No se deja atravesar, es radioopaca
La absorción de los rayos X depende del número atómico Z. ¿Qué ocurre al aumentar Z?
Aumenta la absorción
Disminuye la absorción
No cambia la absorción
Se vuelve radiotransparente
Si la densidad de un tejido aumenta, ¿cómo cambia la absorción de rayos X?
Se anula la atenuación completa
Aumenta la absorción
Disminuye la absorción
Suma dispersión sin absorción
Imagina dos bloques del mismo material: uno fino y otro muy grueso. ¿Cuál absorberá más rayos X?
Ninguno absorbe nada
Ambos exactamente igual
El bloque fino
El bloque grueso
Si sube la energía de los rayos X, ¿qué pasa con la absorción?
Disminuye la absorción
Aumenta la absorción
Sigue exactamente igual
Desaparece la dispersión
Observa el diagrama: ¿qué palabra describe cuando los rayos X cambian de dirección al golpear la materia?
Absorción completa instantánea
Emisión primaria recta
Dispersión o radiación difusa
Atenuación por rebote lateral
Mira el gráfico de botellas: ¿qué material suele verse más oscuro en la imagen de rayos X?
Aire en los espacios
Agua en tejidos
Calcio en los huesos
Metal en objetos
Según la escala de grises, ¿qué aparece más claro (casi blanco) en una radiografía?
Agua en músculos
Metal como una moneda
Aire en pulmones
Grasa corporal blanda

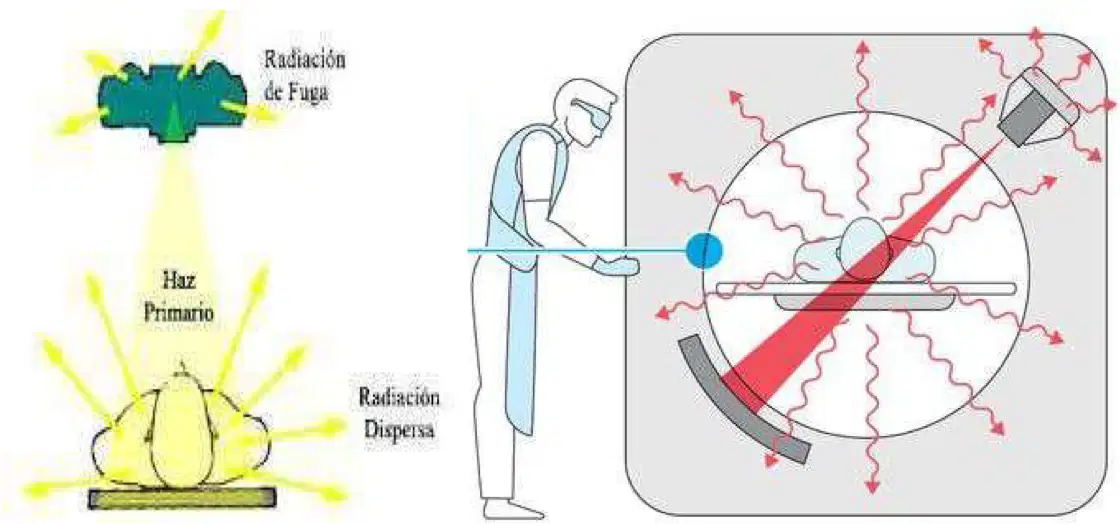

En el dibujo del paciente y el equipo, ¿de dónde sale el haz que va en línea recta hacia el objeto?
Del suelo de la sala
Del cuerpo del paciente
Del tubo de rayos X
Del detector curvo
Observa la lista de materiales. ¿Cuál pertenece al grupo radiopaco?
Grasa y aire juntos
Aire y agua juntos
Agua y calcio juntos
Aire y grasa juntos
En la imagen, ¿cuál es el orden de más oscuro a más claro en la escala?
Tejido, grasa, aire, hueso, metal
Grasa, aire, tejido, metal, hueso
Aire, grasa, tejido, hueso, metal
Metal, hueso, tejido, grasa, aire
Observa el esquema de mecanismos. ¿Cuál nombre corresponde a la absorción del rayo X por un átomo?
Efecto fotoeléctrico
Dispersión de Compton
Radiación de fuga
Haz secundario suave

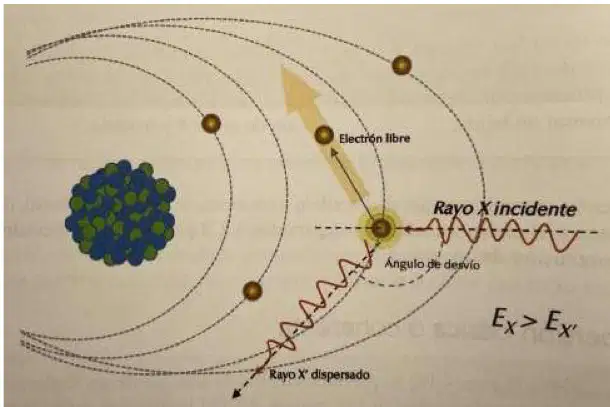

Según el diagrama, ¿qué proceso desvía el rayo X y sigue con menos energía?
Efecto fotoeléctrico total
Dispersión de Compton
Radiación primaria pura
Transmisión sin cambio
Imagina dos objetos: uno fino y otro grueso. ¿Cuál dejará pasar menos rayos X?
El objeto más fino
El objeto más grueso
Los dos igual siempre
El que esté más lejos
Si aumentamos el número atómico (Z) del material, ¿qué suele ocurrir con la absorción de rayos X?
Se queda igual
Aumenta generalmente
Cambia aleatoriamente
Disminuye un poco
Observa la botella con el hueso. ¿Qué palabra describe cómo se ve el hueso en rayos X?
Radiopaco claro
Radiolúcido suave
Transparente oscuro
Neutro medio
Piensa en seguridad. En el dibujo, el profesional está detrás de una barrera. ¿Para qué sirve esa barrera?
Crear más radiación
Bloquear radiación dispersa
Hacer el haz más rojo
Guardar las botellas
¿Qué ocurre en el efecto fotoeléctrico dentro de un átomo?
El fotón entrega toda su energía al electrón
El fotón comparte un poco de energía con el núcleo
El electrón da energía al fotón entrante
El núcleo absorbe parcialmente la luz
En el efecto fotoeléctrico, ¿qué le pasa al electrón?
Desaparece dentro del núcleo
Se queda quieto sin cambiar
Se mueve a una capa más externa
Es expulsado de su capa interna
¿Qué sucede con el fotón de rayos X tras el efecto fotoeléctrico?
Desaparece al ser absorbido totalmente
Se divide en dos fotones pequeños
Rebota y sigue en línea recta
Se vuelve más lento y débil
¿Cuándo es más probable el efecto fotoeléctrico?
Con luz visible muy brillante
Con fotones súper energéticos
Con ondas de radio largas
Con fotones poco energéticos
Los átomos con número atómico Z alto, como los huesos, ¿qué hacen con los rayos X?
Solo los reflejan como espejos
Los convierten en calor inmediatamente
Dejan pasar todos sin detenerlos
Favorecen la absorción por efecto fotoeléctrico
¿Qué parte del cuerpo se ve blanca en una radiografía porque absorbe más?
La piel externa
El anillo metálico
Los huesos de la mano
El aire alrededor
En una radiografía, ¿por qué se distingue un anillo metálico?
Porque el metal hace brillar la cámara
Porque el metal tiene Z alto y absorbe
Porque el metal emite rayos X propios
Porque el metal es transparente a la luz
El efecto fotoeléctrico contribuye principalmente a...
La creación de luz visible en el ojo
La absorción de rayos X en el paciente
La formación de viento dentro del equipo
La producción de ruido en la sala
Si un fotón no tiene mucha energía, ¿qué es más probable?
Que se convierta en sonido fuerte
Que atraviese todo sin tocar nada
Que sea absorbido por efecto fotoeléctrico
Que se transforme en agua y sal
¿Qué se necesita para expulsar un electrón de capas internas?
Que el electrón pierda su color
Que el núcleo empuje hacia afuera
Que la capa K se vuelva transparente
Que el fotón entregue toda su energía
