WorksheetsKolíkové spoje - Charakteristika a Typy
Total questions: 15
Worksheet time: 8mins
Ktoré tvrdenie najlepšie vystihuje hlavnú úlohu kolíkového spoja v strojárstve? (pozri snímku)
Nahrádza pružiny pri tlmení vibrácií
Zvyšuje tepelnú vodivosť medzi dielmi
Znižuje opotrebenie mazacích filmov v ložisku
Zabezpečuje presnú vzájomnú polohu súčiastok

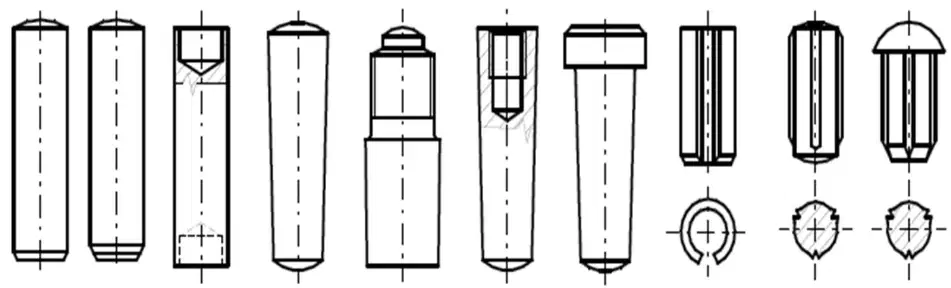

Ktorá možnosť správne priraďuje tvar kolíka k príkladu vyhotovenia? (pozri snímku s tvarmi)
Kužeľový – so závitom vnútorným alebo vonkajším
Pružný – s ryhovaním po celej dĺžke
Valcový – vždy s hlavou a závitom
Ryhovaný kliniec – bez ryhovania a so závitom
Valcové kolíky majú Ø o niečo väčší než Ø otvoru, do ktorého sa zarážajú. Ktoré použitie najlepšie využíva tento princíp na zamedzenie relatívneho posunu dielov zobrazených na diagrame?
poistka proti preťaženiu hriadeľa v spojke
dočasné zachytenie pre manipuláciu pri transporte
vodiace uloženie dvoch telies pri montáži
tvarové pružné spojenie s vôľou v slote
Ktorý dôvod najlepšie vysvetľuje, prečo sú ryhované kolíky lacnejšie a menej presné než hladké kolíky?
Majú tri pozdĺžne ryhy zarezávajúce sa do materiálu
Montujú sa len lepením bez lisovania
Vyžadujú vystružovaný otvor s malou vôľou
Sú z plného materiálu s kaleným povrchom
Potrebujete pripevniť štítok na plech tak, aby spoj odolával chveniu a montáž bola jednoduchá. Ktorý prvok zvolíte?
Klasický hladký nit s podložkou
Skrutkový kliniec s hlavou a ryhovaním
Závitový čap so samosvornou maticou
Pružný kolík s otvoreným švom
Aká je štandardná kužeľovitosť kužeľových kolíkov používaných na zaistenie polohy dielov?
1:30 pri väčších priemeroch kolíka
1:50 pre bežné strojné aplikácie
1:100 pre jemné nastavenie polohy
1:20 pre presné strojné spoje
Pri rozoberaní spoja s kužeľovým kolíkom je potrebné zabezpečiť prístup k menšiemu priemeru kolíka. Prečo je to dôležité?
Aby sa kolík mohol vyraziť smerom von z otvoru
Aby sa dala zmerať presnosť kužeľovej dierky
Aby sa znížilo riziko deformácie závitu v hlave
Aby sa kolík stlačil do kužeľa bez trenia
Z akého materiálu sa bežne vyrábajú kolíky pri hromadnej výrobe na jednoúčelových strojoch?
Z ocele triedy 11 pre vysokú húževnatosť
Z mosadze triedy 2 pre ľahké obrábanie
Z hliníka triedy 6 pre nízku hmotnosť
Z liatiny triedy 25 pre tlmenie vibrácií
Ktorá kombinácia operácií je vhodná na prípravu otvorov pre kužeľové kolíky v spájaných súčiastkach?
Len vŕtanie do každej časti samostatne
Najprv sústruženie, potom zahlbovanie otvoru
Frézovanie otvoru s jedným priechodom nástroja
Spoločné vŕtanie a následné vystružovanie otvorov
Ktoré tvrdenie najlepšie vystihuje hlavnú výhodu kolíkového spoja zobrazeného na snímke?
Schopnosť prenášať extrémne teplotné namáhanie bez vôle
Pevnosť vyššia než zváraný nerozoberateľný spoj
Jednoduchý spoj s rýchlou montážou a demontážou
Odolnosť proti korózii aj bez povrchovej úpravy
Prečo musí byť čap v čapovom spoji poistený, ako naznačuje obrázok s rôznymi hlavami čapov?
Aby čap prenášal menšie silové zaťaženie bez plastickej deformácie
Aby sa zvýšila tvrdosť materiálu čapu počas prevádzky
Aby sa zmenšila vôľa medzi čapom a dierou pri zahriatí
Aby sa zabránilo osovému posunutiu a prípadnému pootočeniu

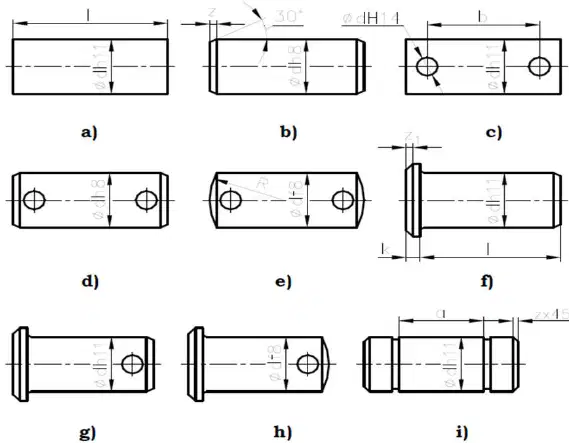

Ktorý variant na diagrame predstavuje čap bez hlavy s otvormi pre závlačky?
Označenie i) na pravom spodnom náhľade
Označenia g) až h) na strednom náhľade
Označenia a) až b) na hornom náhľade
Označenia c) až e) na spodnom náhľade

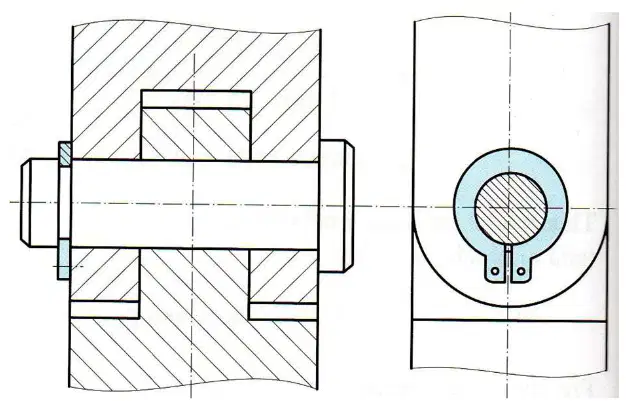

Ktorý prvok slúži na zabezpečenie čapu proti axiálnemu posunu v otvore so zárezom, ako vidno na ľavom diagrame?
Distančný krúžok
Pružná podložka
Závlčka s podložkou
Pevnostná skrutka
V ktorom prípade je vhodné použiť poistný krúžok (Seeger) namiesto závlčky?
Pri závitovej tyči
Pri plnom hladkom otvore
Pri nalisovanom kolíku
Pri drážke na hriadeli
Na obrázkoch je potrebné zvoliť spôsob poistenia pre čap bez hlavy v priečnom uložení s obmedzeným miestom pre demontáž. Ktoré riešenie najlepšie minimalizuje axiálny posun aj uľahčí servis?
Zástrčný kolík cez čap
Dvojitá závlačka cez otvor
Dlhá matica s podložkou
Pružný poistný krúžok v drážke
