Micromanometre cu tub înclinat şi ASCANIA

Total questions: 10

Worksheet time: 5mins

Name
Class
Date
1.

În micromanometrul cu tub înclinat, diferența de presiune Δp se calculează corect prin relația:

a)

Δp = h × k [mmHg], cu h înălțimea

b)

Δp = k ÷ h [mmH2O], cu k viscozitatea

c)

Δp = h ÷ k [mmH2O], cu h temperatura

d)

Δp = h × k [mmH2O], cu h denivelarea

2.

Care este rolul constantei k în micromanometrul cu tub înclinat?

a)

Măsoară direct viteza curgerii aerului

b)

Caracterizează aparatul după poziția tubului

c)

Determină concentrația de praf din aer

d)

Corectează temperatura lichidului măsurat

3.

În procesul de măsurare cu micromanometrul ASCANIA, starea de echilibru este recunoscută când:

a)

Vasul indicator urcă și rămâne sus

b)

Reperul cu vârf aurit se cufundă în apă

c)

Tamburul se rotește la scară verticală

d)

Șurubul de calare ajunge la zero nivel

4.

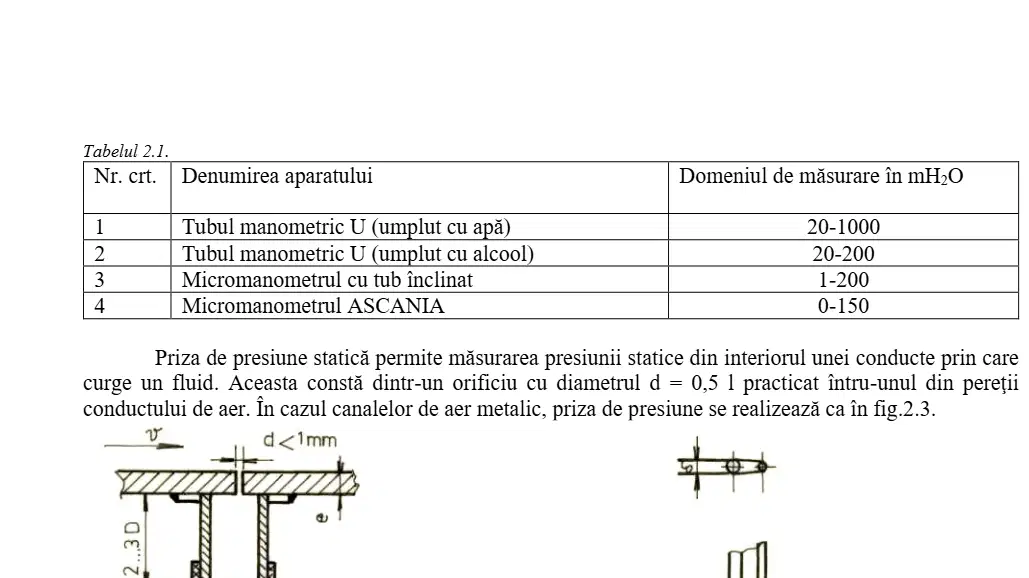

Care este domeniul tipic de măsurare (în mmH₂O) pentru un tub manometric U umplut cu apă, conform tabelului ilustrat în imaginea de pe pagină?

a)

0–150 mmH₂O

b)

1–200 mmH₂O

c)

20–200 mmH₂O

d)

20–1000 mmH₂O

5.

În utilizarea tubului Prandtl-Pitot, ce relaţie corectă exprimă presiunea dinamică a curentului de aer măsurată prin diferenţa dintre presiunea totală şi cea statică?

a)

p_d = P_s + ρ·v²

b)

p_d = P_t + P_s

c)

p_d = P_s − P_t

d)

p_d = P_t − P_s

6.

În formula L = α × ε × k_t × A_0 × √(2 × ρ × Δp) pentru debitul de aer, ce mărime fizică reprezintă Δp?

a)

Presiunea totală în conductă la intrare

b)

Diferența de presiune amonte–aval numită presiune activă

c)

Presiunea atmosferică la ieșirea din conductă

d)

Pierderile de presiune datorate frecării pe lungime

7.

Pentru un ajutaj lemniscat, care este relația corectă între presiunea statică p_st, presiunea atmosferică p_a și viteza v la secțiunea unde viteza este zero?

a)

pst+ρ×v2/2=pap_st + \rho \times v^2 / 2 = p_a

b)

pa×ρ×v2/2p_a \times \rho \times v^2 / 2

c)

pst−ρ×v2/2=pap_st - \rho \times v^2 / 2 = p_a

d)

pa+ρ×v2/2=pstp_a + \rho \times v^2 / 2 = p_st

8.

Care factor NU influențează coeficientul de debit α pentru o diafragmă conform descrierii?

a)

Densitatea ρ la intrare

b)

Diametrul săbiei diafragmei d_sabie

c)

Numărul Reynolds Re la intrare

d)

Raportul m = d2/D2d^2 / D^2 al diametrelor

9.

În imagine, multimetrul TESTO 350 XL este utilizat cu sonde dedicate. Care combinație de mărimi este măsurată de sonda din fig. 2.6?

a)

Viteza, temperatură și umiditate relativă

b)

Umiditate, debit și presiune diferențială

c)

Presiune, debit și temperatură statică

d)

CO₂, presiune și temperatură ambientală

10.

Observând rotorul anemometrului mecanic descris, care este procedura corectă pentru măsurarea vitezei aerului cu indicator și cronometru?

a)

Zeroizare, expunere la curent, declanșare, cronometrare, oprire concomitentă

b)

Pornire cronometru, plasare contra curentului, citire directă, oprire indicator

c)

Calibrare cu CO₂, citire presiune, calcul v=n/z, resetare la final

d)

Setare z, măsurare n, inversare sens, estimare medie vizuală
