WorksheetsCơ ứng dụng – Bài 7 (trích câu hỏi bài tập)
Total questions: 27
Worksheet time: 14mins
Biểu đồ lực dọc Nz được vẽ như thế nào?
Biểu đồ lực dọc Nz được vẽ song song với trục x của thanh
Biểu đồ lực dọc Nz được vẽ vuông góc với trục x của thanh
Biểu đồ lực dọc Nz là một đường thẳng không đổi
Biểu đồ lực dọc Nz được vẽ song song với trục của thanh có bước nhảy tại điểm đặt lực tập trung
Tại điểm đặt lực tập trung trên thanh, biểu đồ lực dọc Nz có đặc điểm gì?
Biểu đồ lực dọc có giảm dần
Biểu đồ lực dọc không thay đổi
Biểu đồ lực dọc có bước nhảy với giá trị bước nhảy bằng giá trị của lực tập trung
Biểu đồ lực dọc có giá trị âm
Thanh chịu nén đúng tâm có đặc điểm gì?
Nz < 0 khi hướng ra khỏi mặt cắt
Nz < 0 khi hướng vào mặt cắt
Nz > 0 khi hướng vào mặt cắt
Nz > 0 khi hướng ra khỏi mặt cắt
Quy ước dấu cho lực dọc Nz trong thanh chịu kéo là gì?
Dương khi vuông góc với mặt cắt, âm khi song song với mặt cắt
Dương khi hướng vào mặt cắt, âm khi hướng ra khỏi mặt cắt
Dương khi song song với mặt cắt, âm khi vuông góc với mặt cắt
Dương khi hướng ra khỏi mặt cắt, âm khi hướng vào mặt cắt
Khi xét mặt cắt qua điểm đặt lực tập trung, điều gì xảy ra với lực dọc Nz?
Nz giảm xuống
Nz không thay đổi
Nz có bước nhảy
Nz tăng lên
Cho thanh chịu lực kéo nén như hình vẽ. Xác định giá trị nội lực của các đoạn AB và BC.
6qa và 8qa
3qa và 7qa
-2qa và -5qa
4qa và 6qa
Cho thanh chịu lực kéo nén như hình vẽ. Biết: E = 2¨.104 ; [σ] = 1¨0 ; a = 0,6 m; d = 1¨2 . Giá trị nội lực của đoạn CD là bao nhiêu?
3qa
6qa
-2qa
qa
Cho thanh chịu lực kéo nén như hình vẽ. Biết: E = 2¨.104 ; [σ] = 1¨0 ; a = 0,6 m; d = 1¨2 . Giá trị nội lực của đoạn AB là bao nhiêu?
4qa
6qa
5qa
-2qa
Trục tròn đặc chịu xoắn như hình vẽ. Giá trị nội lực của đoạn BC là bao nhiêu?
5ma
3ma
4ma
-ma
Trục trụ bậc được đỡ trên hai ổ lăn A và D, chịu liên kết và tải như hình vẽ. Cho G = 8⋅103 KN/cm^2, [τ] = 12 KN/cm^2, m = 4 KN·m; a = 0,1 m; d1 = 12 cm; d2 = 16 cm; d3 = 18 cm. Điều kiện bền cần thỏa cho trục là gì?
Mômen xoắn tại mọi điểm trên trục phải lớn hơn hoặc bằng mômen xoắn cho phép
Ứng suất cắt τ tại mọi điểm trên trục phải nhỏ hơn hoặc bằng ứng suất cắt cho phép [τ]
Mômen xoắn tại mọi điểm trên trục phải nhỏ hơn hoặc bằng mômen xoắn cho phép
Ứng suất cắt τ tại mọi điểm trên trục phải lớn hơn ứng suất cắt cho phép [τ]

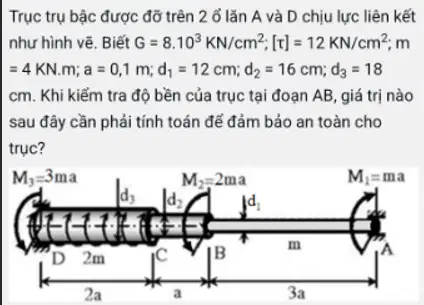

Với cùng hệ trục như hình, để kiểm tra độ bền đoạn AB một cách an toàn cần tính đại lượng nào?
Mômen xoắn và lực dọc trục
Chỉ mômen xoắn
Chỉ mômen uốn
Mômen uốn và mômen xoắn
Đối với trục trụ bậc ở hình vẽ, vì sao phải kiểm tra độ bền tại các đoạn AB, BC, CD?
Vì các đoạn này có đường kính khác nhau, cần kiểm tra riêng biệt
Vì mômen xoắn tại mọi đoạn là như nhau
Để đảm bảo rằng các đoạn AB, BC, CD chịu lực giống nhau
Để đảm bảo rằng trục không bị phá hủy tại bất kỳ đoạn nào do lực xoắn và uốn
Trong trục ở hình vẽ, lý do chính của việc tăng đường kính tại đoạn được chỉ ra là gì?
Vì đoạn này chịu lực lớn nhất
Để tăng khả năng chịu lực uốn
Để giảm trọng lượng của trục
Để giảm ứng suất cắt trên đoạn này
Theo biểu đồ nội lực như hình, mômen nội lực trên đoạn AB có giá trị bằng bao nhiêu?
4ma
2ma
3ma
ma

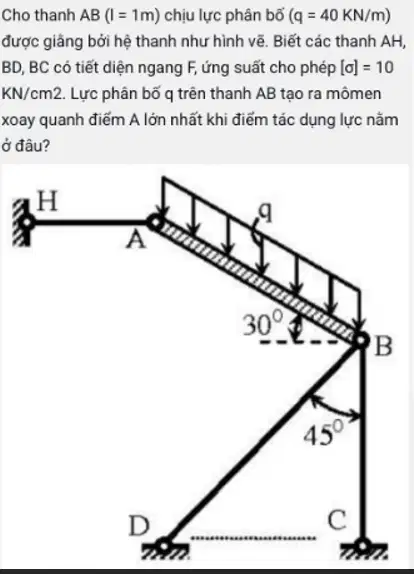

Cho thanh AB (l = 1 m) chịu lực phân bố đều như hình vẽ với cường độ q. Hệ thanh giằng AH, BD, BC có tiết diện ngang F; ứng suất cho phép [σ] = 1¨0 . Lực phân bố q trên AB tạo mômen quanh điểm A lớn nhất khi lực tác dụng nằm ở đâu?
Tại trung điểm AB
Ở đầu A
Phân bố đều trên toàn bộ thanh AB
Ở đầu B
Với hệ giằng như hình, lực trong thanh AH sẽ lớn nhất vào thời điểm nào?
Khi thanh AH thẳng đứng
Khi góc giữa thanh AH và phương ngang lớn nhất
Khi góc giữa thanh AH và phương ngang nhỏ nhất
Khi thanh AB nằm ngang

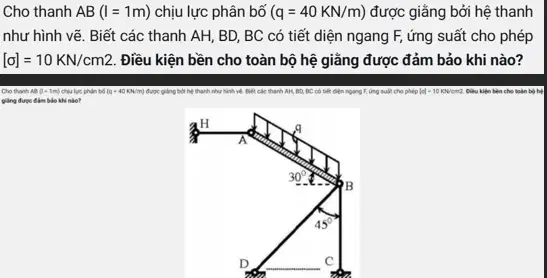

Cho dầm AB dài 1 m chịu tải phân bố q và được giằng bởi các thanh AH, BD, BC như hình. Biết tiết diện ngang F và ứng suất cho phép [σ] = 10 KN/cm^2. Điều kiện bền cho toàn bộ hệ giằng được đảm bảo khi nào?
Khi mômen uốn nhỏ hơn mômen giới hạn của mỗi thanh
Khi lực phân bố q trên AB nhỏ hơn tổng lực căng trong hệ giằng
Khi tổng lực trong các thanh lớn hơn ứng suất cho phép
Khi lực trong mỗi thanh nhỏ hơn ứng suất cho phép nhân với diện tích tiết diện

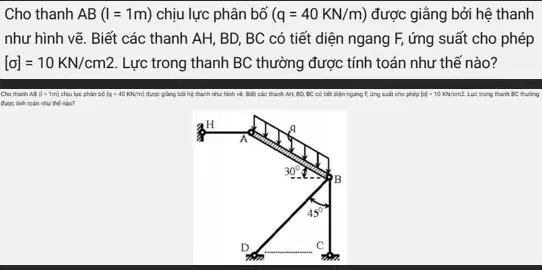

Trong hệ ở hình vẽ, lực trong thanh BC thường được tính theo phương pháp nào?
Áp dụng phương pháp tách nút
Sử dụng phương pháp đồ thị lực
Sử dụng phương pháp dầm chịu lực
Áp dụng phương pháp xác định mômen
Cho dầm AB dài 1 m được giằng như hình. Các thanh AH, BD, BC có tiết diện ngang F; ứng suất cho phép [σ] = 10 KN/cm^2. Nếu tải phân bố đều q=40 KN/m tác dụng trên toàn bộ AB, mômen uốn cực đại của dầm AB là bao nhiêu?
10 KN·m
40 KN·m
15 KN·m
20 KN·m
Cho thanh AB (l = 1 m) chịu lực phân bố đều q, được giằng bởi hệ thanh như hình. Biết các thanh AH, BD, BC có tiết diện ngang F, ứng suất cho phép [σ] = 10 KN/cm². Tổng lực phân bố dọc theo thanh AB bằng bao nhiêu?
20 KN
80 KN
160 KN
40 KN

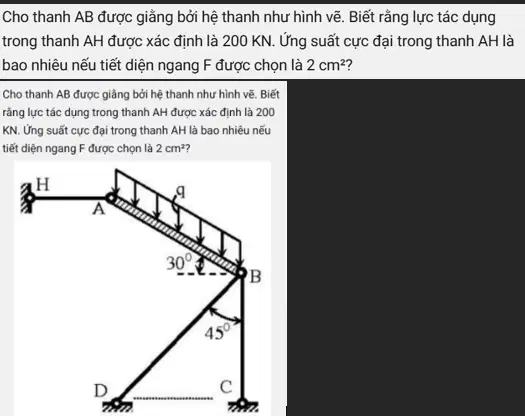

Cho thanh AB được giằng bởi hệ thanh như hình. Lực tác dụng trong thanh AH được xác định là 200 KN. Ứng suất cực đại trong thanh AH là bao nhiêu nếu tiết diện ngang F được chọn là 2 cm²?
200 KN/cm²
250 KN/cm²
150 KN/cm²
100 KN/cm²

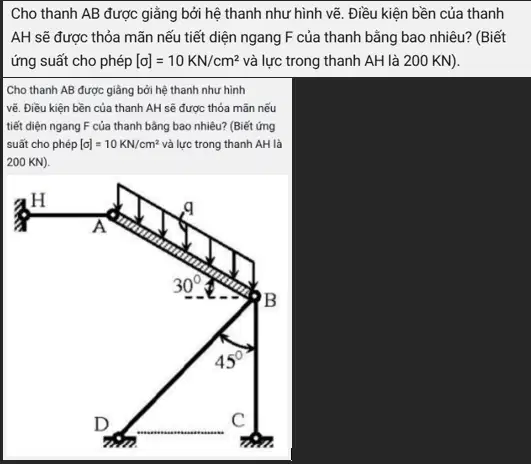

Cho thanh AB được giằng bởi hệ thanh như hình vẽ. Điều kiện bền của thanh AH sẽ được thỏa mãn nếu tiết diện ngang F của thanh bằng bao nhiêu? (Biết ứng suất cho phép [σ] = 10 KN/cm² và lực trong thanh AH là 200 KN).
25 cm²
20 cm²
30 cm²
75 cm²

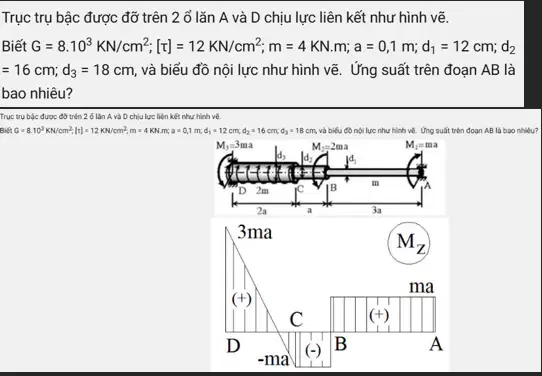

Trục trụ bậc được đỡ trên 2 ổ lăn A và D chịu lực liên kết như hình vẽ. Biết G = 8·10³ KN/cm², [τ] = 12 KN/cm², m = 4 KN·m, a = 0,1 m; d₁ = 12 cm; d₂ = 16 cm; d₃ = 18 cm, và biểu đồ nội lực như hình vẽ. Ứng suất trên đoạn AB là bao nhiêu?
20 kN/cm²
16 kN/cm²
11,6 kN/cm²
18 kN/cm²
Trục trụ bậc được đỡ trên 2 ổ lăn A và D chịu lực liên kết như hình vẽ. Biết G = 8·10³ KN/cm², [τ] = 12 KN/cm², m = 4 KN·m; a = 0,1 m; d₁ = 12 cm; d₂ = 16 cm; d₃ = 18 cm, và biểu đồ nội lực như hình vẽ. Ứng suất trên đoạn BC là bao nhiêu?
12,6 kN/cm²
24 kN/cm²
7,5 kN/cm²
4,9 kN/cm²
Giảm xuống
Tăng lên
Không xác định được
Không thay đổi
Đoạn BC
Ứng suất cắt là như nhau trên toàn bộ trục
Đoạn CD
Đoạn AB
13,6 kN/cm2
14 kN/cm2
24,9 kN/cm2
10,3 kN/cm2
