PRE XII TAV A

Total questions: 101

Worksheet time: 2hrs 41mins

Name
Class
Date
1.

simbol di atas adalah ... .

a)

Kapasitor

b)

Reisitor

c)

Dioda

d)

Transistor

e)

Diac

2.

Sebuah resistor memiliki nilai tahanan 200 ohm. Jika nilai toleransi resistor adalah 5 %, maka harga resistor sebenarnya yang diperbolehkan adalah ... .

a)

210 ohm sampai dengan 190 ohm

b)

210 ohm sampai dengan 200 ohm

c)

200 ohm sampai dengan 190 ohm

d)

120 ohm sampai dengan 210 ohm

e)

10 ohm sampai dengan 20 ohm

3.

Sebuah Resistor memiliki warna gelang merah-hijau-merah-emas, berapakah nila resistor tersebut

a)

250 KOhm

b)

250 Ohm

c)

2,5 K Ohm

d)

25 K Ohm

e)

0,25 K Ohm

4.

Di badan sebuah Resistor tertulis 5 W 0,22 W J, artinya resistor tersebut memiliki daya sebesar ... .

a)

5 W

b)

5 Ohm

c)

0,22 W

d)

5 K Ohm

e)

22 W

5.

Di badan sebuah Resistor tertulis 5 W 0,22 W J, artinya resistor tersebut memiliki besar tahanan sebesar ... .

a)

5 W

b)

5 K W

c)

0,22 W

d)

50 Ohm

e)

22 W

6.

Satuan Resistor adalah ... .

a)

Ampere

b)

Ohm

c)

Volt

d)

Farad

e)

Henry

7.

Nilai Resistor 820 Ohm +_5% , mempunyai warna gelang-gelang ... .

a)

Hijau-Merah-Coklat-Emas

b)

Abu abu-Merah-Coklat-Perak

c)

Abu abu-Merah-Coklat-Emas

d)

Biru-Merah-Coklat-Emas

e)

Biru-Merah-Coklat-Perak

8.

Resistansi yang mempunyai 5 cincin terdiri dari ... .

a)

cincin digit, pengali dan toleransi

b)

cincin 1-3 adalah cincin digit, 4 pengali dan 5 toleransi

c)

cincin 1-3

d)

cincin 4 pengali

e)

cincin 5 toleransi

9.

Resistor linier adalah resistor yang memiliki nilai ................ yang tetap

a)

admitansi

b)

reaktansi

c)

hambatan

d)

konduktiviti

e)

cincin

10.

Sebuah rangkaian seri, terdiri resistor empat buah dengan nilai 470 ohm. Resistansi total dari rangkaian tersebut adalah …

a)

470 ohm

b)

1800 ohm

c)

1880 ohm

d)

570 ohm

e)

2770 ohm

11.

Perhatikan gambar diatas. Gambar diatas adalah ... .

a)

Resistor

b)

Potensiometer

c)

Kondensator

d)

Variabel Kapasitor

e)

Trimmer Kapasitor

12.

Berapakah persentase toleransi pada komponen resistor jika berwarna perak ...

a)

5 %

b)

10 %

c)

15 %

d)

20 %

e)

25 %

13.

Komponen resistor yang nilai resistansinya berubah apabila nilai resistansinya akan berkurang besar bila terkena cahaya dinamakan ... .

a)

LDR

b)

PTC

c)

ELCO

d)

Transistor

e)

Varco

14.

Nilai Resistor di atas adalah ... .

a)

460 0hm

b)

360 ohm

c)

370 ohm

d)

380 ohm

e)

390 ohm

15.

Nilai resistor di atas adalah ... .

a)

1 Kilo ohm

b)

10 Kilo ohm

c)

100 Kilo ohm

d)

10 ohm

e)

100 ohm

16.

Nama Alat ukur diatas adalah ... .

a)

Earth meter

b)

AVO meter

c)

Ohmega meter

d)

Volt meter

e)

Speedo meter

17.

Besar R pengganti pada rangkaian di atas adalah ... .

a)

R1+R2+R3

b)

(R1+R3)/R2

c)

(R1+R2)/R3

d)

(R2+R3)/R1

e)

semua jawaban salah

18.

Fungsi utama dioda dalam bidang elektronika adalah.....

a)

Menyimpan arus DC

b)

Melewatkan arus AC

c)

Mengalirkan arus dalam satu arah dari Anoda ke Katoda

d)

Merubah arus AC menjadi DC

e)

Menahan/memblok arus dari kaki Anoda ke Katoda

19.

Komponen yang hanya dapat bekerja bila kepadanya diberikan arus listrik dinamakan.....

a)

Komponen pasif

b)

Komponen aktif

c)

Komponen optik

d)

Komponen elektronika

e)

Komponen listrik

20.

Kepanjangan PCB adalah

a)

Printed Color Board

b)

Pinned Circuit Board

c)

Printed Circuit Board

d)

Pinned Color Board

21.

Nilai resistor di samping adalah..

a)

1 KΩ 5%

b)

1 MΩ 10%

c)

10 MΩ 10%

d)

10 KΩ 5 %

22.

Komponen elektronika yang memiliki simbol seperti ini adalah

a)

Kapasitor

b)

Dioda

c)

Resistor

d)

IC

23.

Nilai kapasitor di samping adalah

a)

543000 pF

b)

543 pF

c)

54 pF

d)

54000 pF

24.

Penyearah merupakan salah satu fungsi komponen..

a)

Resistor

b)

Kapasitor

c)

Dioda

d)

IC

25.

Simbol dioda adalah..

a)
b)
c)
d)
26.

Yang bukan merupakan fungsi dari transistor adalah

a)

Sebagai penguat tegangan

b)

Sebagai pemutus dan penyambung

c)

Menguatkan arus dalam rangkaian

d)

Sebagai penyearah

27.

IC merupakan singkatan dari

a)

Integrated Current

b)

Independent Current

c)

Integrated Circuit

d)

Independent Circuit

28.

Nama komponen tersebut adalah..

a)

Resistor

b)

Elco

c)

Dioda

d)

IC

29.

Sebuah resistor memiliki warna kuning, ungu, merah, emas. Nilai resistor tersebut adalah

a)

470 Ω, 10%

b)

4700 Ω, 15%

c)

470 Ω, 20%

d)

4700 Ω, 5%

30.

Komponen yang kakinya boleh dipasang terbalik adalah..

a)

Resistor

b)

Elco

c)

Transistor

d)

Dioda

31.

Nama komponen ini adalah

a)

Elco

b)

Led

c)

IC

d)

Dioda

32.

Nama komponen ini adalah

a)

IC

b)

Elco

c)

Dioda

d)

Led

33.

Yang Bukan merupakan komponen elektronika dasar adalah

a)

Resistor

b)

Kapasitor

c)

Dioda

d)

Multimeter

34.

Komponen elektronika yang mempunyai fungsi utama sebagai penyimpan muatan listrik adalah ....

a)

Resistor

b)

Transformator

c)

Dioda

d)

Kapasitor

35.

"Besar arus listrik (I) yang mengalir melalui sebuah penghantar atau Konduktor akan berbanding lurus dengan beda potensial / tegangan (V) yang diterapkan kepadanya dan berbanding terbalik dengan hambatannya (R)” merupakan bunyi dari ...

a)

Hukum Faraday

b)

Hukum Ohm

c)

Hukum Coulomb

d)

Hukum Kirchhoff I

36.

Rangkaian seri berfungsi sebagai ...

a)

pembagi arus

b)

pembagi tegangan

c)

pembagi hambatan

d)

pengurang resistansi

37.

Pada rangkaian paralel, berfungsi sebagai ...

a)

pembagi arus

b)

pembagi tegangan

c)

penurun tegangan

d)

penyimpan muata

38.

“Total beda potensial (tegangan) pada suatu rangkaian tertutup adalah nol.” merupakan bunyi dari ...

a)

Hukum Ohm

b)

Hukum Kirchhoff I

c)

Hukum Kirchhoff II

d)

Hukum Faraday

39.

Satuan dari kapasitansi adalah ...

a)

Coulomb

b)

Volt

c)

Farad

d)

Henry

40.

Berikut ini merupakan fungsi dari kapasitor kecuali ...

a)

Sebagai Penyimpan arus atau tegangan listrik

b)

Sebagai Konduktor yang dapat melewatkan arus AC (Alternating Current)

c)

Sebagai Isolator yang menghambat arus DC (Direct Current)

d)

Sebagai switch

41.

Apa itu Penguat Operasional (Op-amp)?

a)

Penguat operasional adalah sirkuit terpadu yang dapat menyamakan sinyal listrik yang lemah.

b)

Penguat operasional adalah sirkuit terpadu yang dapat memperlemah sinyal listrik yang kuat.

c)

Penguat operasional adalah sirkuit terpadu yang dapat memperkuat sinyal listrik yang lemah.

d)

Penguat operasional adalah sirkuit terpadu yang dapat menyalurkan sinyal listrik.

42.

Berikut adalah karateristik dari Op-Amp, Kecuali...

a)

Bandwidth = 0

b)

Zout = 0

c)

Zin = tak hingga

d)

Av = tak hingga

43.

Berikut manfaat dari Op-Amp, kecuali...

a)

Buffer Sinyal

b)

Register sinyal

c)

Menguatkan Sinyal

d)

Mengintergrasikan Sinyal

44.

Berikut yang bukan merupakan kelebihan Op-Amp adalah

a)

Membebani penguat sebelumnya

b)

Adanya fasilitas offset Null

c)

Impedansi output yang rendah

d)

Memiliki bandwidth yang lebar

45.

Berikut yang merupakan penguat tidak linier adalah...

a)

Penjumlah Diferensial

b)

Penguat Instrumentasi

c)

Penguat inverting

d)

Integrator

46.

Penguatan tegangan open loop tak hingga artinya jika terdapat perubahan sedikit pada bagian inputnya maka akan menghasilkan perubahan yang sangat besar pada...

a)

Arusnya

b)

Outputnya

c)

Tegangannya

d)

Pengendalinya

47.

Rangkaian pengatur bias dari penguat diferensial dan buffer agar diperoleh kesetabilan titik nol pada output penguat akhir adalah...

a)

Buffer

b)

Inverting

c)

Komparator

d)

Pengatur bias

48.

Berikut adalah terminal yang terdapat pada simbol Op-Amp diantaranya, kecuali..

a)

Vcc

b)

Masukan non-pembaliik

c)

Catu daya + dan -

d)

Output

49.

Penguat yang digunakanan sebagai penguat penyangga sinyal output dari penguat differensial agar siap untuk dimasukan ke penguat akhir Op-Amp,adalah penguat...

a)

Buffer

b)

differensial

c)

daya

d)

bias

50.

Penguat yang merupakan bagian output dari Op-Amp. Biasanya menggunakan konfigurasi push-pull kelas B atau kelas AB, adalah penguat...

a)

Buffer

b)

differensial

c)

daya

d)

bias

51.

Apakah fungsi osiloskop?

a)

Menguji kefungsiaan Litar Bersepadu (IC)

b)

Memaparkan bentuk gelombang arus, voltan dan rintangan komponen

c)

Menghasilkan pelbagai bentuk gelombang untuk dipaparkan pada skrin

d)

Mengukur dan menguji arus, voltan dan rintangan komponen, litar dan sebagainya

52.

Paksi x pada skrin osiloskop mewakili……..

a)

Arus

b)

Waktu

c)

Voltan

d)

Frekuensi

53.

Paksi Y pada skrin osiloskop mewakili…….

a)

Arus

b)

Waktu

c)

Voltan

d)

Frekuensi

54.

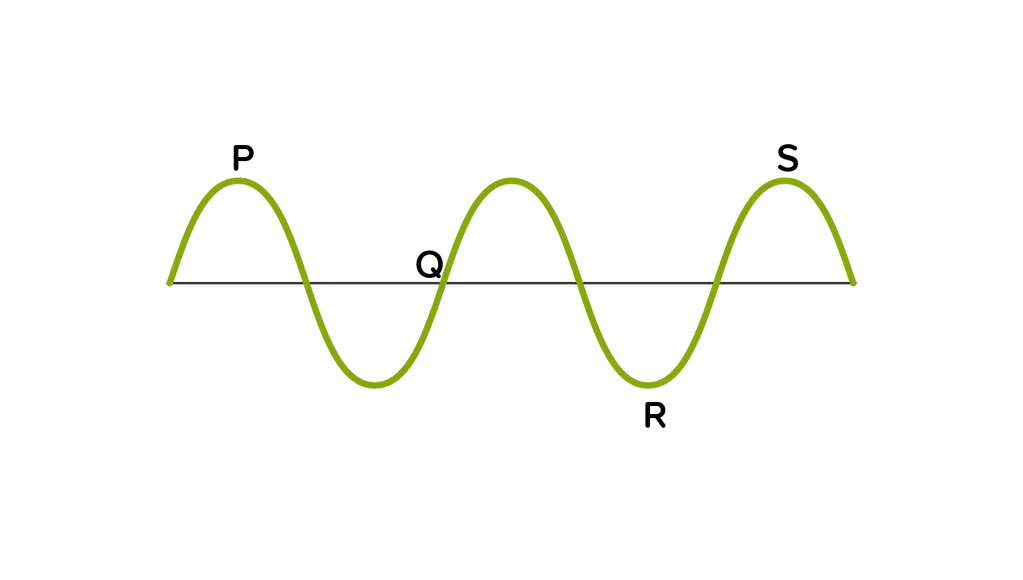

Apakah nama bagi gelombang tersebut?

a)

gelombang sinus

b)

gelombang segitiga

c)

gelombang kotak

d)

gelombang bulat

55.

apakah nama bagi gelombang tersebut

a)

gelombang sinus

b)

gelombang segitiga

c)

gelombang kotak

d)

gelombang bulat

56.

apakah nama bagi gelombang tersebut ?

a)

gelombang sinus

b)

gelombang segitiga

c)

gelombang kotak

d)

gelombang bulat

57.

Apakah yang dimaksudkan dengan istilah VPP?

a)

Voltan Pundak Ke Pundak

b)

Voltan Puncak Ke Pundak

c)

Voltan Puncak ke Pundak

d)

Voltan Puncak ke Puncak

58.

Untuk menguji output dari amplifier, bolehkah kita menggunakan osiloskop?

a)

Boleh

b)

Tidak Boleh

59.

Osiloskop adalah salah satu daripada alatan pengujian yang digunakan di dalam pengujian elektronik

a)

betul

b)

salah

60.

Osiloskop terdapat 2 jenis osiloskop iaitu, osiloskop analog dan osiloskop digital

a)

betul

b)

salah

61.

Lamanya waktu yang dibutuhkan oleh sinyal untuk membentuk satu gelombang penuh disebut ...

a)

arus

b)

amplitudo

c)

frekuensi

d)

periode

62.
Pada rangkaian seri, resistansi total ditemukan dengan…
a)
Menambahkan resistansi
b)
Mengalikan resistansi
c)
Menghitung invers resistansi
d)
Membagi resistansi
63.
Komponen elektronika yang memungkinkan arus mengalir hanya ke satu arah disebut...
a)
Kapasitor
b)
Resistor
c)
Induktor
d)
Dioda
64.
Fungsi utama kapasitor dalam rangkaian elektronika adalah…
a)
Memperbesar tegangan
b)
Menyimpan energi listrik
c)
Memperkecil resistansi
d)
Mengatur arus listrik
65.
Rangkaian yang memiliki dua atau lebih jalur arus disebut….
a)
Rangkaian seri
b)
Rangkaian paralel
c)
Rangkaian campuran
d)
Rangkaian kombinasi
66.
Pada rangkaian paralel, tegangan pada setiap resistor…
a)
Sama
b)
Berbanding lurus dengan resistansi
c)
Berbanding terbalik dengan resistansi
d)
Nol
67.
Komponen yang menyimpan dan melepaskan energi listrik dalam bentuk medan magnet disebut…
a)
Kapasitor
b)
Resistor
c)
Induktor
d)
Transistor
68.
Apa fungsi utama resistor dalam sebuah rangkaian…
a)
Memperkecil tegangan
b)
Mengatur arus
c)
Menyimpan energi
d)
Menyaring sinyal
69.
Pada rangkaian seri, arus yang mengalir melalui setiap resistor…
a)
Sama
b)
Berbanding lurus dengan resistansi
c)
Berbanding terbalik dengan resistansi
d)
Nol
70.
Transistor adalah jenis komponen apa…
a)
Pasif
b)
Aktif
c)
Semi-pasif
d)
Semi-aktif
71.
Komponen apa yang digunakan untuk menyimpan dan melepaskan energi dalam suatu rangkaian elektronika…
a)
Resistor
b)
Kapasitor
c)
Induktor
d)
Transistor
72.
Apa yang terjadi pada arus listrik jika resistansi dalam suatu rangkaian meningkat…
a)
Arus meningkat
b)
Arus berkurang
c)
Tegangan meningkat
d)
Tegangan berkurang
73.
Apa fungsi penguat dalam rangkaian elektronika…
a)
Menambahkan tegangan
b)
Menambahkan arus
c)
Meningkatkan kekuatan sinyal
d)
Mengurangi panas
74.
Pada rangkain seri, resistansi total dihitung dengan rumus…
a)
R_total = R1 + R2
b)
R_total = (R1 * R2) / (R1 + R2)
c)
R_total = 1 / (1/R1 + 1/R2)
d)
R_total = R1 * R2
75.
Pada rangkaian paralel, resistansi total dihitung dengan rumus…
a)
R_total = R1 + R2
b)
R_total = (R1 * R2) / (R1 + R2)
c)
R_total = 1 / (1/R1 + 1/R2)
d)
R_total = R1 * R2
76.
Apa fungsi utama kapasitor dalam rangkaian pengatur (filter) daya…
a)
Menyaring noise
b)
Menyimpan energi
c)
Memperkecil tegangan
d)
Menyimpan muatan listrik
77.
Pada sebuah gerbang logika AND, outputnya adalah HIGH ketika…
a)
Semua input HIGH
b)
Semua input LOW
c)
Setidaknya satu input HIGH
d)
Setidaknya satu input LOW
78.
Apa fungsi utama dioda pada rangkaian catu daya (rectifier)…
a)
Mengubah arus bolak-balik menjadi arus searah
b)
Mengatur tegangan
c)
Menyimpan energi
d)
Menyaring sinyal
79.
Pada rangkaian transistor, ketika basis-emitter forward-biased, transistor akan berada dalam mode…
a)
Cut-off
b)
Saturation
c)
Active
d)
Reverse
80.
Apa yang diukur dalam satuan Hertz (Hz)…
a)
Tegangan
b)
Arus
c)
Frekuensi
d)
Waktu
81.
Pada penguat audio, komponen yang bertanggung jawab untuk mengubah sinyal listrik menjadi gelombang suara adalah…
a)
Kapasitor
b)
Resistor
c)
Mikrofon
d)
Speaker
82.
Apa fungsi utama relay dalam rangkaian elektronika…
a)
Mengatur arus listrik
b)
Mengubah sinyal analog menjadi digital
c)
Mengontrol perangkat lain melalui sinyal listrik
d)
Menyimpan energi listrik
83.
Jika sebuah dioda terhubung searah pada suatu rangkaian, maka dioda tersebut berada dalam kondisi…
a)
On
b)
Off
c)
Reverse-biased
d)
Forward-biased
84.
Pada sebuah rangkaian seri, resistansi total lebih besar dari resistansi terbesar atau terkecil…
a)
Terbesar
b)
Terkecil
c)
Sama dengan resistansi terbesar
d)
Sama dengan resistansi terkecil
85.
Komponen yang dapat menyimpan dan melepaskan muatan listrik adalah…
a)
Resistor
b)
Induktor
c)
Kapasitor
d)
Dioda
86.
Apa fungsi utama sebuah resistor dalam rangkaian elektronika…
a)
Menyimpan energi
b)
Mengatur arus
c)
Memperbesar tegangan
d)
Mengubah sinyal analog menjadi digital
87.
Komponen yang memiliki nilai hambatan tetap dan tidak dapat diubah disebut…
a)
Resistor tetap
b)
Resistor variabel
c)
Resistor potensiometer
d)
Resistor konduktor
88.
Pada transistor PNP, arus mengalir dari…
a)
Emitor ke Basis
b)
Basis ke Emitor
c)
Emitor ke Kollektor
d)
Kollektor ke Emitor
89.
Rangkaian yang mengandung elemen-elemen rangkaian seri dan paralel disebut…
a)
Rangkaian campuran
b)
Rangkaian kombinasi
c)
Rangkaian paralel-seri
d)
Rangkaian hibrida
90.
Apa yang terjadi pada resistansi total dalam rangkaian paralel jika sebuah resistor tambahan ditambahkan…
a)
Resistansi total meningkat
b)
Resistansi total berkurang
c)
Resistansi total tetap
d)
Resistansi total tidak dapat diukur
91.
Beberapa resistor dirangkai secara berjajar sehingga membentuk cabang diantara sumber arus listrik membentuk rangkaian…
a)
paralel
b)
seri
c)
seri-paralel
d)
paralel-seri
92.
Frekuensi gelombang suara manusia biasanya berada dalam rentang…
a)
20 Hz - 20 kHz
b)
1 kHz - 10 kHz
c)
50 Hz - 5 kHz
d)
10 Hz - 100 kHz
93.
Apa yang dimaksud dengan istilah "ground" dalam rangkaian elektronika…
a)
Titik referensi tegangan nol
b)
Titik tertinggi tegangan
c)
Kabel penghubung
d)
Resistor tambahan
94.
Pada rangkaian paralel, arus total ditemukan dengan…
a)
Menambahkan arus
b)
Mengalikan arus
c)
Menghitung invers arus
d)
Membagi arus
95.
Perhatikan jawaban di bawah ini manakah nilai resistansi yang paling besar…
a)
110Ω ± 5%
b)
10KΩ ± 5%
c)
100K Ω ± 5%
d)
1M Ω ± 5%
96.
Tentukanlah kode warna gelang bila nilai resistansi sebuah resistor sebesar 100KΩ ± 5%...
a)
coklat-hitam-hitam-merah-emas
b)
.coklat-hitam-hitam-coklat-emas
c)
coklat-hitam-hitam-orange-emas
d)
coklat-hitam-hitam-kuning-emas
97.
Tentukan nilai resistor bila kode gelangnya Merah-Merah-Merah-Emas…
a)
2200Ω ± 5%
b)
220Ω ± 5%
c)
220KΩ ± 5%
d)
22KΩ ± 5%
98.
Jika sebuah resistor dihubungkan secara seri dengan LED dalam rangkaian, apa yang terjadi jika nilai resistor tersebut terlalu kecil…
a)
LED menyala lebih terang
b)
LED menyala lebih redup
c)
LED tidak menyala sama sekali
d)
Tidak ada efek pada LED
99.
Apa fungsi utama kapasitor dalam rangkaian penyearah (rectifier)…
a)
Menyaring sinyal
b)
Menyimpan muatan listrik
c)
Mengubah arus bolak-balik menjadi arus searah
d)
Menyimpan energi listrik
100.
Pada sebuah rangkaian paralel, bagaimana hubungan antara resistansi total dan resistansi komponen…
a)
Resistansi total lebih besar dari resistansi terkecil
b)
Resistansi total lebih kecil dari resistansi terkecil
c)
Resistansi total sama dengan resistansi terkecil
d)
Tidak ada hubungan khusus
101.
Apa fungsi utama transformator dalam rangkaian catu daya…
a)
penaik arus
b)
penaik tegangan
c)
penurun tegangan
d)
penurun arus

Similar Resources on Wayground

REMED PAT AIJ TKJ 24/25

100 questions

REMED PAT AIJ TKJ 24/25

quiz

Worksheet

•

11th Grade

Ujian Akhir Semester Kelas 12 Paket C

97 questions

Ujian Akhir Semester Kelas 12 Paket C

quiz

Worksheet

•

9th Grade - University

REKABENTUK PEMASARAN

100 questions

REKABENTUK PEMASARAN

quiz

Worksheet

•

9th - 12th Grade

Latihtubi ICT 2016

100 questions

Latihtubi ICT 2016

quiz

Worksheet

•

10th - 12th Grade

REMIDIAL APLIKASI PENGOLAHAN ANGKA

100 questions

REMIDIAL APLIKASI PENGOLAHAN ANGKA

quiz

Worksheet

•

10th Grade

KUIS TEORI KEJURUAN XII TPTL

100 questions

KUIS TEORI KEJURUAN XII TPTL

quiz

Worksheet

•

12th Grade

Quiz kls 9 Siatamaa

100 questions

Quiz kls 9 Siatamaa

quiz

Worksheet

•

9th Grade - University

Ex Set 6

100 questions

Ex Set 6

quiz

Worksheet

•

9th - 12th Grade
