Diodes and Semiconductor Basics

Total questions: 43

Worksheet time: 22mins

Name
Class
Date
1.

Как называется график, представленный на рисунке?

a)

выходная характеристика светодиода

b)

обратная ветвь ВАХ диода

c)

обратная ветвь ВАХ тока

d)

ВАХ конденсатора

e)

прямая ветвь ВАХ диода

2.

Условное обозначение какого элемента схемы изображено на рисунке?

a)

выпрямительный диод

b)

стабилитрон

c)

фотодиод

d)

тиристор

e)

светодиод

3.

В каких единицах измеряется напряжение пробоя диода?

a)

W

b)

Om

c)

A

d)

V

e)

kOm

4.

Какое вещество используется для изготовления современных диодов?

a)

сера

b)

кремний

c)

селен

d)

золото

e)

углерод

5.

Полупроводниковый диод служит для чего?

a)

стабилизации резистора

b)

преобразования переменного тока в постоянный

c)

увеличения напряжения или тока

d)

управления внешними устройствами

e)

накопления электрической энергии

6.

В каком варианте включения полупроводниковых диодов в электрическую цепь с одним и тем же источником тока сила тока в цепи будет иметь минимальное значение?

a)

c

b)

b

c)

d

d)

e

e)

a

7.

Какой из графиков зависимости силы тока от напряжения соответствует ВАХ полупроводникового диода?

a)

c

b)

a

c)

b

d)

e

e)

d

8.

Какую величину (приблизительно) имеет падение напряжения на выпрямительном диоде при его прямом включении к источнику напряжения 10 V?

a)

1 V

b)

100 V

c)

50 Гц

d)

0,1 V

e)

10 V

9.

Что изображено на рисунке?

a)

галетный переключатель

b)

тумблер

c)

переменный конденсатор

d)

реле

e)

ключочный переключатель

10.

Условное графическое обозначение какого переключателя изображено на рисунке?

a)

переменный конденсатор

b)

тумблер

c)

кнопочный выключатель с возвратом посредством повторного нажатия на

кнопку

d)

реле

e)

галетный переключатель

11.

Какое позиционное обозначение соответствует кнопочному выключателю?

a)

VS1

b)

РП-1

c)

PA7

d)

SD2

e)

SB3

12.

Какую особенность имеет переключатель, изображенный на рисунке?

a)

подвижный контакт может одновременно замыкать или размыкать две

электрические цепи

b)

онтакты автоматически возвращаются в исходное положение при перегрузке

цепи

c)

размыкающие контакты срабатывают с опережением замыкающего контакта

d)

возврат в исходное положение производится путем вытягивания кнопки

e)

РП-2-2

13.

Какой выключатель изображён на фотографии корпуса с рычагом?

a)

кнопочный выключатель

b)

реле

c)

тумблер X

d)

движковый выключатель

e)

тумблер

14.

Какую особенность имеют переключатели с зависимой фиксацией?

a)

кнопка из фиксированного положения «включено» возвращается в исходное

положение при нажатии одной из соседних кнопок

b)

возвращение кнопки в исходное положение происходит после окончания

нажатия

c)

кнопка фиксируется в положении «включено» специальным устройством

d)

кнопка возвращается в исходное положение при повторном нажатии

e)

для удержания напряжение в цепи

15.

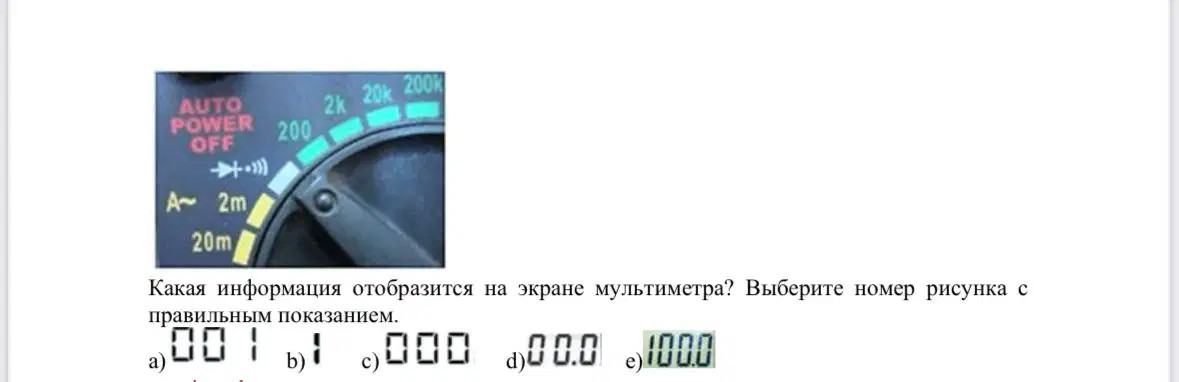

Цифровой мультиметр в режиме прозвонки цепи подключили к выводам выключателя с разомкнутыми контактами. Какая информация отобразится на экране мультиметра? Выберите номер изображения с правильным показанием.

a)

e

b)

a

c)

d

d)

b

e)

c

16.

Какое обозначение указывает, что контакты выключателя автоматически возвращаются в исходное положение при превышении напряжения больше допустимого значения?

a)

U↑

b)

U−

c)

U×

d)

U>

e)

U<

17.

К каким выводам переключателя П2К нужно подключить провода, чтобы использовать его для включения или выключения питания электронного устройства?

a)

2 и 5

b)

1 и 4

c)

1 и 3

d)

2 и 3

e)

3 и 6

18.

Какой тип контактов изображён на рисунке?

a)

игольчатый контакт

b)

двойное замыкание

c)

контакты без фиксации

d)

контакты с возвратом

e)

сдвоенные контакты

19.

Условное графическое обозначение какого переключателя изображено на схеме с галетным диском?

a)

автомат

b)

кулочковый переключатель

c)

кнопочный переключатель

d)

движковый переключатель

e)

галетный переключатель

20.

Условное графическое обозначение каких контактов изображено на схеме с фиксацией в среднем положении?

a)

контакты переключателя с фиксацией в среднем (нейтральном) положении

b)

контакты галетного переключателя

c)

контакты переключателя с безобрывным переключением

d)

контакты переключателя без фиксации

e)

указатель переключения

21.

Какие носители заряда присутствуют в полупроводниках p–типа?

a)

электроны

b)

дырки

c)

фотоны

d)

+/–

e)

ионы

22.

Полупроводниковый диод

a)

два p–n перехода

b)

в переходе плохое проводимость

c)

два положительных полюсов

d)

не имеет p–n перехода

e)

один p–n переход

23.

Полупроводниковый диод имеет ВАХ с

a)

прямую ветвь

b)

двумя ветвями

c)

двойной ветвью

d)

обратную ветвь

e)

семейством ветвей

24.

Выпрямительный диод служит для

a)

для увеличение аналоговых сигналов

b)

управления внешними устройствами

c)

увеличения напряжения или тока

d)

для увеличение цифровых сигналов

e)

преобразования переменного тока в постоянный

25.

Какие полупроводниковые приборы применяются для получения неизменяющегося напряжения

a)

конденсаторные токи

b)

динисторы

c)

варикапы

d)

тиристоры

e)

стабилитроны

26.

Полупроводниковый прибор, сопротивление которого изменяется при воздействии на него оптического излучения

a)

фоторезистор

b)

тиристор

c)

оптоволокно

d)

транзистор

e)

конденсатор

27.

Какими носителями электрического заряда создается ток в полупроводниках?

a)

электронами

b)

только электронами

c)

дырками

d)

тиристорами

e)

конденсаторные положительные токи

28.

Каким типом проводимости обладают полупроводники с акцепторной примесью?

a)

в основном дырочной

b)

электронной и дырочной

c)

в основном электронной

d)

токовыми проводимости

e)

конденсаторные токи

29.

К полупроводнику p–n – типа подключен источник тока, как показано на рисунке. Будет ли амперметр регистрировать ток в цепи?

a)

да

b)

нет

c)

регистрация тока актуально

d)

схема включение амперметра правильно

e)

определенного ответа дать нельзя

30.

На представлены три варианта включения полупроводниковых диодов в электрическую цепь с одним и тем же источником тока. В каком случае сила тока в цепи будет иметь максимальное значение?

a)

b

b)

a

c)

c

d)

a и b

e)

a и c

31.

Каким типом проводимости обладают чистые полупроводники?

a)

электронной

b)

регистрация тока актуально

c)

дырочной

d)

только электронной

e)

схема включение амперметра правильно

32.

Каким типом проводимости обладают полупроводники с донорной примесью?

a)

в основном электронной

b)

в основном дырочной

c)

переход сильно заряжается

d)

электронной и дырочной

e)

p и n переход не существует

33.

К полупроводнику p–n – типа подключен источник тока, как показано на. Будет ли амперметр регистрировать ток в цепи?

a)

нет

b)

да

34.

На представлены три варианта включения полупроводниковых диодов в электрическую цепь с одним и тем же источником тока. В каком случае сила тока в цепи будет иметь минимальное значение?

a)

в случае a

b)

a и c

c)

a и b

d)

в случае b

e)

в случае c

35.

Чем объясняется малая толщина базы в транзисторе?

a)

необходимо, чтобы попадающие в базу с эмиттера основные носители зарядов не успевали комбинировать

b)

необходимо, чтобы попадающие в базу с эмиттера основные носители зарядов

успели рекомбинировать

c)

необходимо, чтобы база не создавала большого сопротивления

36.

Элемент какой группы следует ввести в полупроводник из IV группы, чтобы получить проводимость n‑типа?

a)

III

b)

V

c)

II

d)

I

e)

IV

37.

Элемент какой группы следует ввести в полупроводник из IV группы, чтобы получить проводимость p‑типа?

a)

II

b)

V

c)

IV

d)

I

e)

III

38.

Добавление элемента V группы привело к возникновению проводимости n‑типа. К какой группе относится исходный полупроводник?

a)

II

b)

III

c)

I

d)

V

e)

IV

39.

Какие носители тока являются основными в полупроводниках p‑типа?

a)

дырки

b)

электроны

c)

доноры

d)

акцепторы

e)

силы тока

40.

Какие носители тока являются неосновными в полупроводниках n‑типа?

a)

акцепторы

b)

электроны

c)

дырки

d)

силы тока

e)

доноры

41.

В полупроводнике ток, переносимый электронами — Iэ, и ток, переносимый дырками — Iд. Если полупроводник обладает собственной (интринзик) проводимостью, какое соотношение токов верно?

a)

Iэ=Iд

b)

Iд=0

c)

Iэ

d)

Iэ>Iд

e)

Iэ=0

42.

В полупроводнике ток, переносимый электронами — Iэ, и ток, переносимый дырками — Iд. Если полупроводник обладает проводимостью p‑типа, какое соотношение токов верно?

a)

Iэ<id

b)

Iэ=Iд

c)

Iд=0

d)

Iэ>Iд

e)

Iэ=0

43.

В полупроводнике ток, переносимый электронами — Iэ, и ток, переносимый дырками — Iд. Если полупроводник обладает проводимостью n‑типа, какое соотношение токов верно?

a)

Iд≈0

b)

Iэ≈0

c)

Iэ>Iд

d)

Iэ

e)

Iэ=Iд
