WorksheetsPengenalan dan Struktur Kabel Fiber Optik
Total questions: 30
Worksheet time: 23mins
Apa definisi kabel fiber optik pada jaringan komputer?
Kabel nirkabel yang memancarkan gelombang radio
Kabel koaksial untuk siaran televisi rumah
Kabel serat kaca atau plastik untuk data cahaya
Kabel listrik tembaga untuk sinyal analog
Langkah utama pada cara kerja fiber optik adalah…
Data diubah menjadi arus listrik frekuensi tinggi
Data diubah menjadi gelombang radio terarah
Data diubah menjadi sinyal suara terkompresi
Data diubah menjadi sinyal cahaya berkecepatan tinggi
Manakah kelebihan utama fiber optik dibanding media lain?
Tahan api dan dapat menghantarkan listrik kuat
Dapat digunakan tanpa peralatan konversi sinyal
Biaya sangat murah dengan pemasangan paling sederhana
Kecepatan sangat tinggi dan jangkauan sangat jauh
Peran core dan cladding dalam transmisi cahaya adalah…
Core memberi kekuatan tarik, cladding melindungi panas
Core meredam cahaya, cladding mempercepat data
Core menyalurkan cahaya, cladding memantulkan kembali
Core menyimpan data, cladding menyaring gangguan
Skenario: Sinyal cahaya sering bocor keluar pada sebuah kabel. Bagian mana paling mungkin rusak dan apa dampaknya?
Outer jacket patah, data otomatis terenkripsi
Coating hilang, kecepatan cahaya meningkat
Cladding rusak, cahaya bocor keluar core
Core rusak, cahaya terpantul lebih banyak

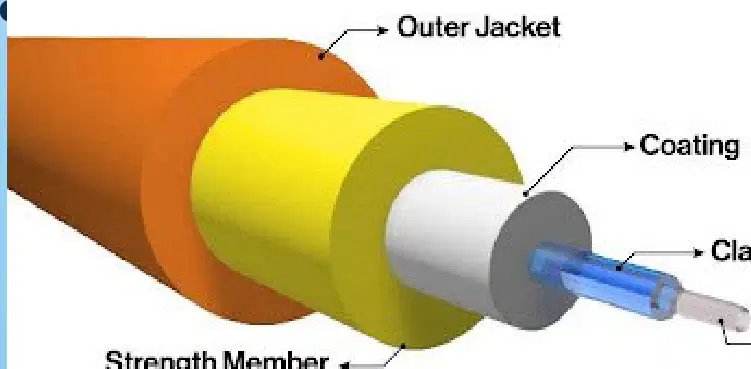

Pasangkan bagian kabel dengan fungsi yang benar:
Coating/buffer melindungi dari goresan dan lembap
Core menyalurkan cahaya pembawa data
Outer jacket melindungi dari cuaca dan panas
Strength member memberi kekuatan tarik kabel
Cladding memantulkan cahaya kembali ke core
Komponen apa yang berfungsi mengirimkan sinyal cahaya ke media serat optik dengan bantuan lensa agar cahaya fokus?
Optical regenerator penguat jarak jauh
Outer jacket pelindung lapisan terluar
Optical receiver pengubah sinyal digital
Patch panel distribusi konektivitas
Optical transmitter dengan lensa pemfokus
Menurut standar TIA/EIA-568, tujuan penetapan standar instalasi jaringan adalah agar sistem menjadi:
Aman, efisien, kompatibel internasional
Cepat, murah, mudah diperbaiki
Berwarna standar, panjang seragam
Tahan air, anti debu, fleksibel tinggi
Ringan, mudah ditekuk, tidak rapuh
Konektor fiber optik mana yang berukuran kecil dan umum pada perangkat modern?
RJ45 khusus untuk kabel multimode
LC berukuran kecil untuk perangkat modern
SC model lama untuk sambungan besar
FC push-pull paling sering digunakan
ST ulir kuat untuk lingkungan kasar
Dalam skenario backbone permanen ISP yang menuntut redaman minimal, teknik penyambungan yang paling tepat adalah:
Crimping konektor tembaga tipe RJ45
Mechanical splicing tanpa pemanasan cepat
Fusion splicing dengan mesin dan pemanasan
Penyolderan inti kaca menggunakan timah
Twisting manual dengan pelindung heatshrink
Manakah pernyataan yang BENAR mengenai perbedaan fusion splicing dan mechanical splicing?
Fusion tanpa pemanasan; mechanical memakai panas listrik arc
Fusion lebih murah dan cepat; mechanical paling rapi dan rugi kecil
Fusion untuk instalasi sementara; mechanical untuk backbone ISP
Fusion rapi ber-redaman kecil; mechanical lebih cepat namun rugi lebih besar
Fusion khusus konektor ST; mechanical hanya untuk konektor LC
Alat apa yang digunakan untuk mengetahui jarak kabel, lokasi sambungan, dan titik kerusakan pada kabel fiber optik?
Splicer otomatis untuk penyambungan inti
VFL untuk injeksi cahaya tampak merah
OPM untuk mengukur daya optik masuk
OTDR dengan fungsi reflektometri domain waktu
Fungsi utama Optical Power Meter (OPM) dalam pengujian jaringan fiber adalah apa?
Membersihkan konektor dari debu dan minyak
Mendeteksi posisi sambungan dan konektor
Mengukur kekuatan sinyal cahaya yang diterima
Memvisualisasikan trayektori pantulan cahaya
Single Mode Fiber (SMF) paling tepat digunakan untuk skenario mana?
Transmisi jarak sangat jauh berredaman rendah
Jaringan lokal kampus jarak beberapa ratus meter
Sambungan sementara untuk pengujian lapangan
Aplikasi audio analog tanpa konversi digital
Mengapa Multi Mode Fiber (MMF) kurang cocok untuk jarak jauh dibanding SMF?
Terjadi dispersi modal yang memperlebar pulsa
Memiliki bandwidth yang selalu lebih kecil
Core terlalu kecil sehingga sulit dirangkai
Tidak kompatibel dengan sumber cahaya laser

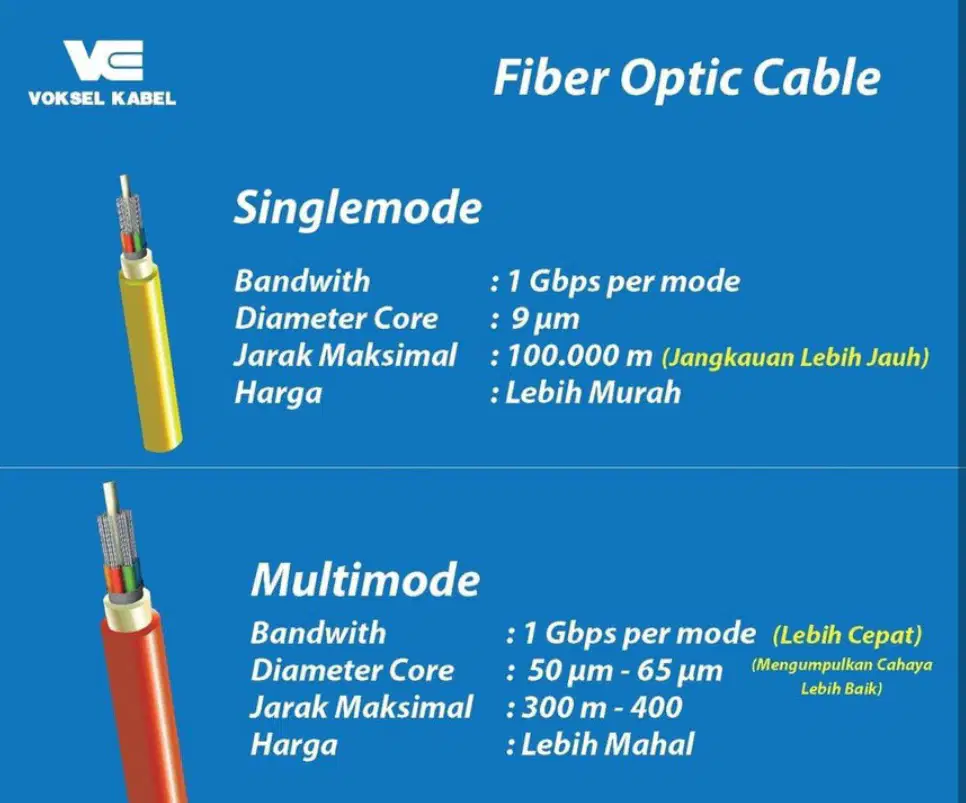

Manakah pernyataan yang paling tepat membandingkan SMF dan MMF?
SMF untuk jarak dekat; MMF untuk jarak terjauh
SMF lebih murah; MMF selalu paling murah
SMF core sekitar 9 μm; MMF core 50–62,5 μm
SMF pakai LED; MMF wajib pakai laser
Kabel fiber optik indoor paling tepat digunakan untuk...
menghubungkan perangkat di dalam gedung
jaringan antar kota jarak sangat jauh
instalasi bawah laut lintas benua
pemasangan di tiang listrik pedesaan
Manakah karakteristik utama kabel outdoor dibanding indoor?
lebih ringan dan sangat fleksibel
lebih kuat dan tahan cuaca ekstrem
khusus untuk jarak komunikasi pendek
lebih murah karena tanpa perlindungan
Armoured fiber optic cable dirancang untuk...
mengubah sinyal optik menjadi listrik
menggandakan kecepatan transmisi data
melindungi serat dari tekanan mekanis
mengurangi redaman pada konektor optik
Perbedaan utama antara simplex dan duplex adalah...
jumlah inti serat untuk arah komunikasi
jenis konektor yang digunakan pada ujung
material jaket luar pada selubung kabel
panjang gelombang cahaya yang dipakai

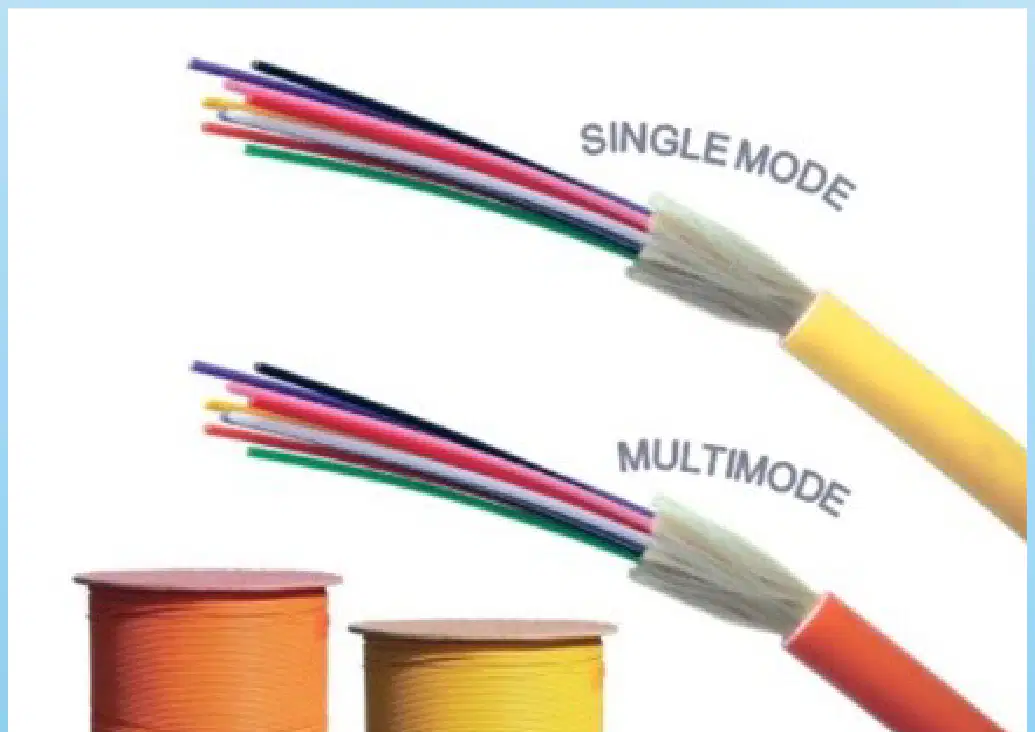

Warna jaket kabel apa yang umum menandai Single Mode (OS1/OS2) untuk backbone jarak jauh?
Hitam untuk outdoor tahan cuaca
Kuning untuk single mode jarak jauh
Oranye untuk multimode jarak menengah
Aqua untuk multimode kecepatan tinggi
Urutan warna standar TIA/EIA untuk inti serat nomor 1 sampai 4 adalah:
Hijau, Biru, Coklat, Oranye
Biru, Hijau, Coklat, Oranye
Oranye, Biru, Hijau, Coklat
Biru, Oranye, Hijau, Coklat
Warna konektor yang menunjukkan polishing APC dengan redaman pantulan kecil adalah:
Hijau untuk APC redaman kecil
Aqua untuk multimode OM3 OM4
Biru untuk UPC umum dipakai
Beige untuk multimode OM1 OM2
Seorang teknisi menemukan serat bermasalah saat troubleshooting. Manfaat kode warna yang paling relevan dalam situasi ini adalah:
Mengurangi kebutuhan dokumentasi instalasi
Menambah kapasitas serat kabel terpasang
Mengubah standar konektor menjadi APC
Memudahkan identifikasi serat bermasalah
Anda akan memasang link LAN jarak menengah pada gedung. Kombinasi pilihan paling tepat untuk jenis kabel dan konektor adalah:
Jaket oranye dengan konektor beige multimode
Jaket aqua dengan konektor aqua OM3 OM4
Jaket kuning dengan konektor hijau APC
Jaket hitam dengan konektor biru UPC
Apa media utama yang digunakan kabel fiber optik untuk mengirim data, berbeda dengan kabel UTP?
Medan magnet dari kumparan
Cahaya dari laser atau LED
Gelombang radio frekuensi tinggi
Arus listrik tegangan rendah
Skenario: Sekolah akan menghubungkan dua gedung berjarak ratusan meter dengan kecepatan tinggi dan gangguan rendah. Pilihan kabel mana yang paling sesuai?
Powerline untuk memanfaatkan instalasi listrik
Coaxial untuk jaringan televisi lokal
UTP untuk jarak pendek antar ruang
Fiber optik untuk koneksi jarak jauh
Bagian kabel fiber optik mana yang berfungsi memantulkan cahaya agar tetap di inti?
Core sebagai jalur cahaya
Outer jacket pelindung luar
Cladding pemantul cahaya
Coating pelindung serat
Manakah pernyataan yang paling tepat tentang perbedaan SMF dan MMF pada kabel fiber optik?
MMF inti kecil, jarak jauh, jaket kuning
MMF inti besar, jarak sangat jauh, jaket kuning
SMF inti kecil, jarak jauh, jaket kuning
SMF inti besar, jarak dekat, jaket oranye
Dalam penerapan kode warna fiber optik saat splicing, pasangan yang benar adalah…
Oranye disambung dengan biru berbeda
Biru disambung dengan hijau berbeda
Hijau disambung dengan oranye berbeda
Biru disambung dengan biru yang sama
