WorksheetsIntalaciones Eléctricas Residenciales
Total questions: 65
Worksheet time: 1hrs 13mins
¿Cuál es la NOM que rige a las instalaciones eléctricas?
NOM-001-SSA1-2010
NOM-001-SEDE-2012
NOM-001-SSA3-2007
NOM-002-SSA3-2012
La C.F.E y la NOM nos especifica que el calibre de los conductores eléctricos de la acometida deben ser:
8 AWG
12 AWG
2 AWG
4 AWG
¿Cuándo un sistema eléctrico es bifásico?
Cuando tiene (1 fase + 1 neutro)
Cuando tiene (2 fases + 2 neutros)
Cuando tiene (3 fases + 1 neutro)
Cuando tiene (2 fases + 1 neutro)
¿Cuales son las unidades en que se mide la electricidad?
Oxímetros, Kelvin y Candela
Pascal, Hertz y Newton
Ohmio, Amperio y Voltio
Joule, Moles y Decibeles
¿Cuales son los tipos de acometida?
Solares y Eólicas
Hidroeléctricas y Mareomotrices
Aereas y Subterraneas
Transformadoras y Generadoras
Es un dispositivo eléctrico, elaborado de un material conductor, con un punto de fusión muy bajo, y se sitúa en puntos intercalados de nuestra instalación
Interrumptor
Fusible
Cable
Interruptor magnetotérmico
Es la encargada de evitar, en el caso de algún fallo en el aislamiento de los conductores, el paso de corriente eléctrica a una persona.
Interruptor diferencial
Interruptor magnetotérmico
Protector de sobretensión
Toma a tierra
Es un efecto provocado por la pérdida de potencial a lo largo de recorrido del conductor por la resistencia que este presenta, esto desencadena en que los voltios que tenemos al final del conductor sean menores que los que existían inicialmente
Caída de Tensión
Frotamiento
Descargas eléctricas
Inducción
En circuitos de corriente continua (c.c.) la caída de tensión se determina por la
Ley de Coulomb
Ley de Ohm
Ley de Faraday
Ley de Ampere
La norma oficial mexicana NOM 001 SEDE 2012, derivada del NEC (Código Eléctrico Nacional) , recomienda que la caída de voltaje máxima combinada para el alimentador mas el circuito ramal
No debe exceder el 1.5 por ciento.
No debe superar el 5% y el máximo en el circuito alimentador o ramal no debe superar el 3%.
Más del 6% máximo el 10%
No debe caer más del 5 por ciento por debajo de la tensión nominal
En corriente alterna los conductores de corriente se llaman:
Positivo
Negativo
Fase
Neutro
En corriente directa los conductores de corriente se llaman:
Positivo
Negativo
Fase
Neutro
Un apagador de escalera se le conoce también como:
Apagador sencillo
Apagador de 2 vias
Apagador de 3 vías
Contacto
Este es un:
Apagador sencillo
Contacto aterrizado
Apagador de 3 vías
Contacto
La gráfica corresponde a:
Corriente alterna
Corriente directa
Corriente escalonada
Corriente trunca
Se considera que es el flujo de electrones a través de un conductor.
Voltaje
Corriente
Resistencia
Potencia
Es la fuerza o diferencia de potencial a la que fluyen los electrones.
Voltaje
Corriente
Resistencia
Potencia
Es la oposición al paso del flujo de electrones a través del conductor.
Voltaje
Corriente
Resistencia
Potencia
Proporción a la cual es transferida la energía eléctrica en una unidad de tiempo.
Voltaje
Corriente
Resistencia
Potencia
Un foco funciona a un voltaje de 110 V y a una corriente de 0.1 A, ¿Cuánto vale su potencia?
(a)
Un motor tiene una corriente de 5A y una resistencia de 10 ohm, ¿Cuánto vale su potencia?
(a)
Son protecciones para sobrecorrientes y corto circuito:
Pastillas Termomagneticas
Tierra Física
Regulador
Fusibles
Son protecciones para sobre voltaje y caída de voltaje:
Pastillas Termomagneticas
Tierra Física
Regulador
Fusibles
Este es un:
Apagador sencillo
Apagador de 2 vias
Apagador de 3 vías
Contacto
El sistema de puesta a tierra, debe esta conectado a todas las varillas de tierra, gabinetes y...
Contactos
Apagadores
Pastillas termomagnéticas
Fusibles
Al dibujar el diagrama de planta de la instalación eléctrica residencial, el conductor que va en la losa se representa con:
Línea continua
Línea punteada
Diagonales
Equis
El origen de la electricidad esta en:
Los Protones
Los Neutrones
Los Eléctrones
En las moleculas
La electricida se define como :
Un flujo de eléctrones
una repulsion de cargas
una fuerza electromotris
ninguna de las respuestas es correcta
La unidad de Potencia Eléctrica es el
Voltio
Watt
Ohm
Ampere
La unidad de resistencia electrica es el:
Watt
Voltio
Ohm
Ampere

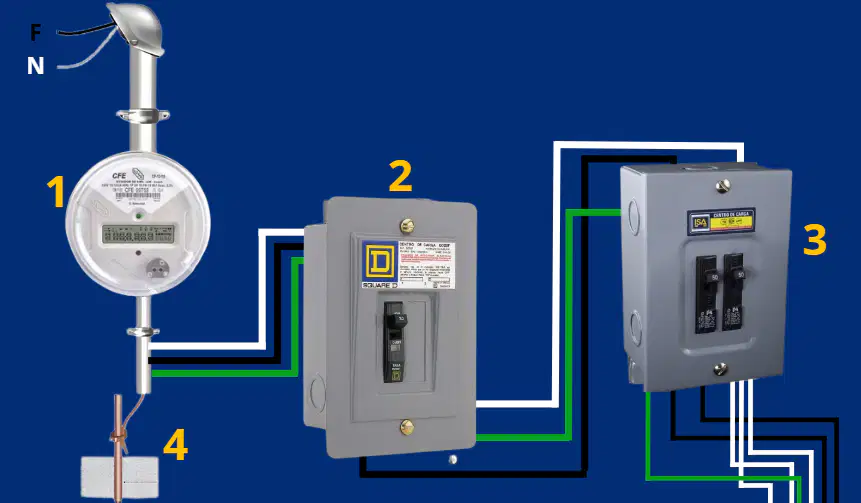

¿Cuál es el centro de distribución de circuitos derivados?
1
2
3
4
Por seguridad, el interruptor debe de funcionar a una capacidad del:
50%
60%
70%
80%
Como los focos y contactos no son resistivos, se utiliza un ______ __ ________ con un valor de 0.9
cálculo
contacto sencillo

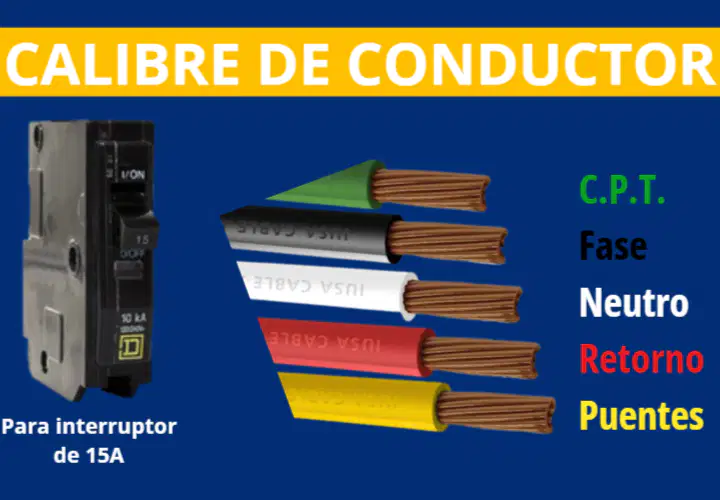

Para un interruptor termomagnético de 15A, se necesitan conductores de calibre
14 AWG para fase y neutro, 12 AWG para el resto
12 AWG
14 AWG
12 AWG para Tierra, Fase y neutro, 14 AWG para retornos y puentes

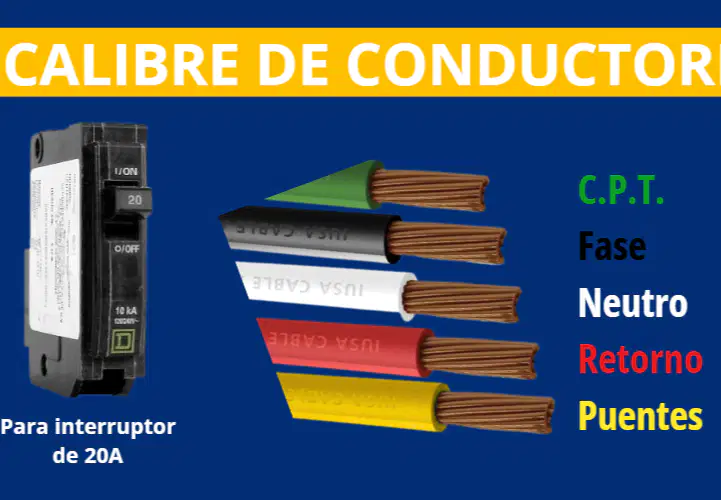

Para un interruptor termomagnético de 20A, se necesitan conductores de calibre
14 AWG
12 AWG para Tierra, Fase y neutro, 14 AWG para retornos y puentes
12 AWG
14 AWG para Fase y Neutro, 12 AWG para el resto

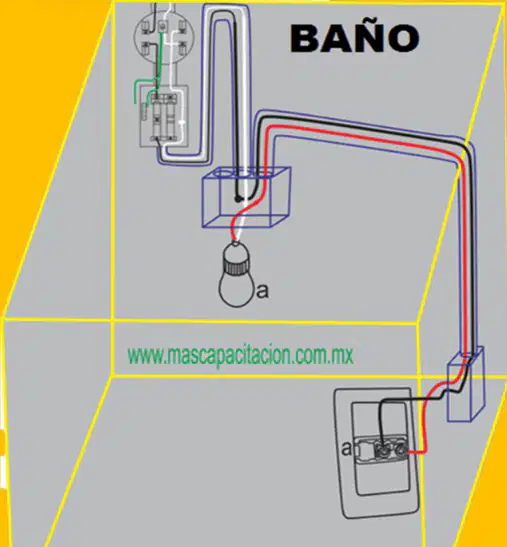

¿Qué elementos identificas en la intalación eléctrica del baño?
Focos y contacto
Foco, contacto y apagador
Foco y apagador
Apagador, focos y contactos

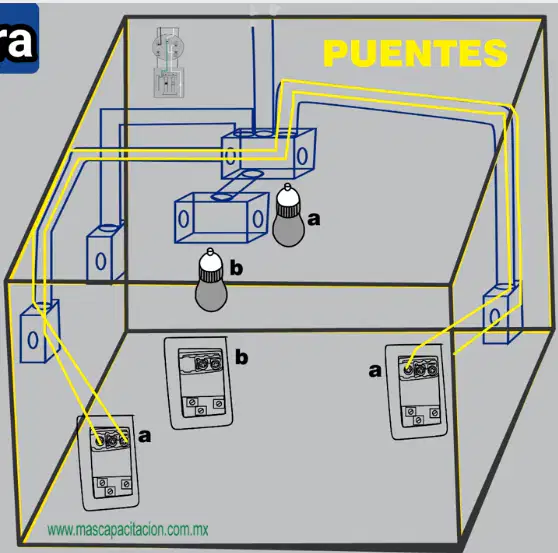

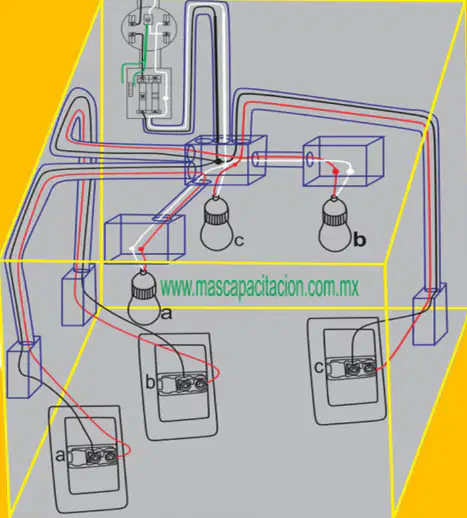

Selecciona los elementos que conforman la instalación eléctrica
3 apagadores sencillos
2 focos
1 apagador sencillo
2 apagadores de escalera
3 contactos
¿Qué representa el símbolo eléctrico con el número 1?
Un contacto sencillo
Un apagador sencillo
Un apagador sencillo
Un apagador de escalera
¿Qué representa el símbolo eléctrico con el número 2?
Un contacto sencillo
Un apagador sencillo
Un contacto dúplex
Un apagador de escalera
¿Qué representa el símbolo eléctrico con el número 3?
Un contacto sencillo
Un contacto dúplex
Un apagador sencillo
Un apagador de escalera
¿Qué representa este símbolo eléctrico?
Una salida de ventilador
El medidor de CFE
Una salida de foco
Un apagador sencillo
¿Qué representa este símbolo eléctrico?
La puesta a tierra
Un contacto con falla a tierra
La acometida de CFE
Una salida con protección

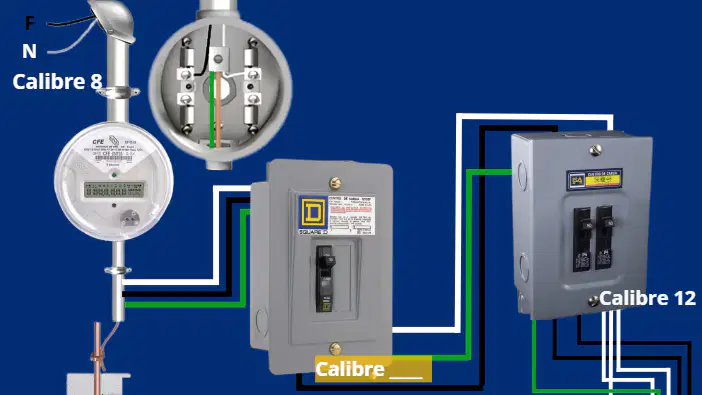

Selecciona la opción faltante

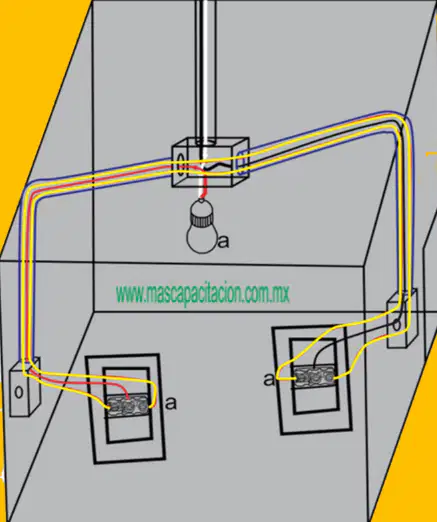

¿La conexión del circuito es correcta?

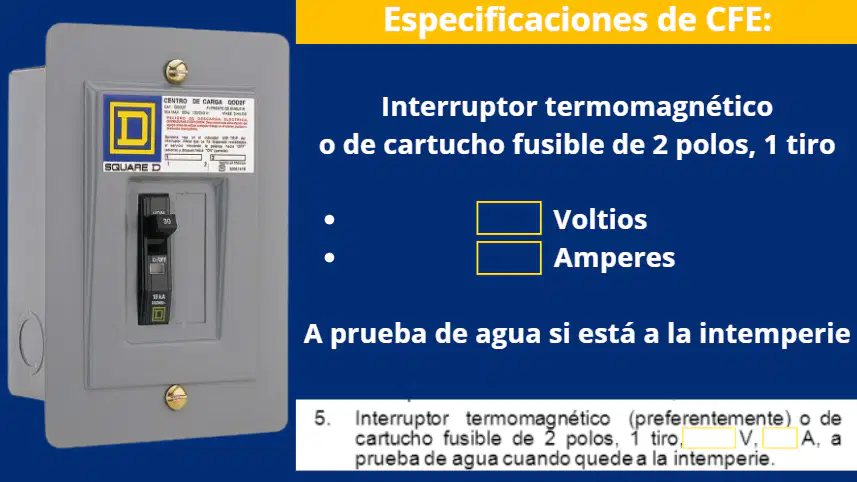

Completa las especificaciones correctamente (1)
Completa las especificaciones correctamente (2)
_________ se alojan en el cuadro general de mando y protección en donde se montan todos los elementos de seguridad, protección y control.
Los mecanismos de mando y control
Los mecanismos de las instalaciones eléctricas
Los planos de mando y de control
Los mecanismos de las canalizaciones
Si una resistencia es de 10 ohmios y la corriente es de 2 amperios, ¿cuál es la tensión?
15 voltios
25 voltios
20 voltios
5 voltios
En un circuito en serie, ¿cómo se comporta la corriente?
La corriente varía en un circuito en serie.
La corriente es mayor en un circuito en serie.
La corriente es constante en un circuito en serie.
La corriente es nula en un circuito en serie.
¿Qué sucede con la resistencia total en un circuito en serie?
La resistencia total aumenta al sumar todas las resistencias individuales.
La resistencia total se mantiene constante en un circuito en serie.
La resistencia total disminuye al sumar todas las resistencias individuales.
La resistencia total es igual a la resistencia más baja del circuito.
En un circuito en paralelo, ¿cómo se comporta la tensión?
La tensión es mayor en los componentes más cercanos a la fuente.
La tensión es cero en todos los componentes.
La tensión varía en cada componente.
La tensión es la misma en todos los componentes.
¿Qué ocurre con la resistencia total en un circuito en paralelo?
La resistencia total es indefinida.
La resistencia total se mantiene igual.
La resistencia total aumenta.
La resistencia total disminuye.
¿Qué tipo de componente es un interruptor?
Un sensor de temperatura.
Un componente eléctrico de control.
Un dispositivo de almacenamiento de energía.
Un componente mecánico de seguridad.
¿Cómo se calcula la potencia en un circuito eléctrico?
P = V * I
P = V / I
P = I^2 * R
P = V + I
¿Qué tipo de protección ofrece un disyuntor?
Protección contra incendios.
Protección contra caídas de tensión.
Protección contra rayos y tormentas.
Protección contra sobrecargas y cortocircuitos.
¿Qué diferencia hay entre un circuito abierto y uno cerrado?
La diferencia es que en un circuito abierto no fluye corriente, mientras que en un circuito cerrado sí.
En un circuito abierto la energía se almacena en baterías.
Un circuito cerrado siempre tiene más resistencia que uno abierto.
En un circuito abierto la corriente es más fuerte que en uno cerrado.
¿Cuáles son las características de un circuito en paralelo?
Voltaje variable en todas las ramas
Corriente total igual a la corriente más baja
Dependencia de los componentes para el funcionamiento
Las características de un circuito en paralelo incluyen: voltaje constante en todas las ramas, corriente total igual a la suma de las corrientes individuales, y la independencia de los componentes.
La unidad para medir la Potencia es:
Amperio
Ohmio
Voltio
Watts
¿Cuál es un esquema eléctrico unifilar?
