WorksheetsREPREZENTAREA OSIILOR
Total questions: 15
Worksheet time: 15mins
Care este rolul principal al axelor (osiilor) în mașini?
Să crească viteza de rotație
Să reducă pierderile de căldură
Să transmită momente de torsiune
Să sprijine organe aflate în rotație
Ce solicitări acționează predominant asupra axelor?
Dilatare termică controlată
Compresiune axială constantă
Încovoiere și uneori forfecare
Torsiune înaltă permanentă

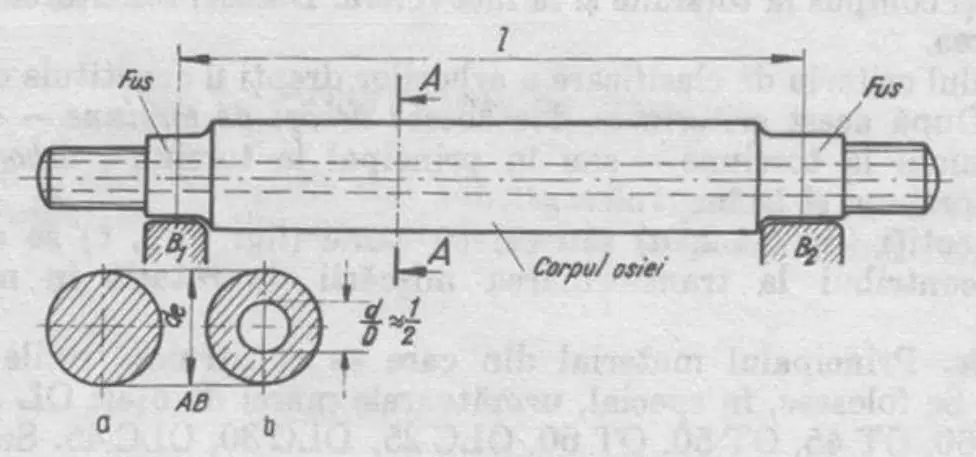

În imagine, care este criteriul de clasificare ilustrat prin „axe drepte” și „axe curbate”?
După modul de montare în lagăr
După materialul de fabricație
După formă geometrică a axei
După regimul de lubrifiere
Selectează varianta care NU aparține clasificării după forma secțiunii a axelor.
Secțiune poligonală a corpului
Secțiune circulară plină
Secțiune circulară inelară
Secțiune eliptică variabilă

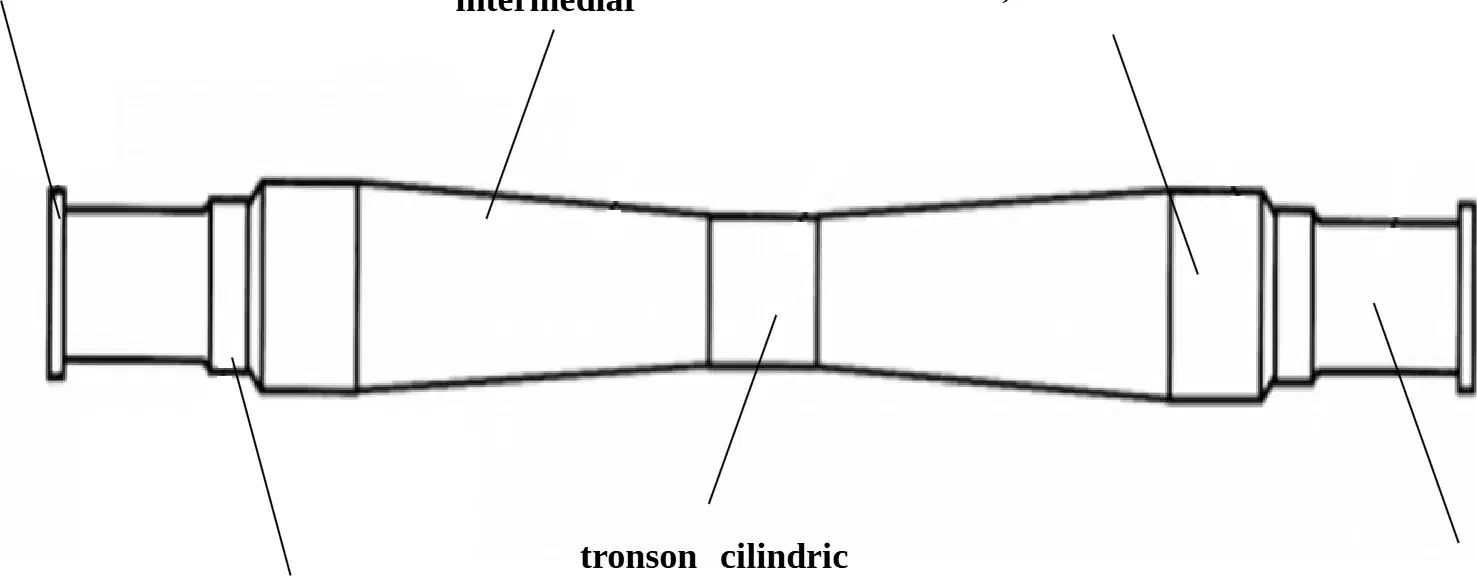

Pe diagrama cu osia, care element marchează trecerea de la porțiunea cilindrică la cea conică pe fiecare capăt?
Tronsonul cilindric
Zona de calare
Umărul fusului
Racordul fusului
Care porțiune a osiei este destinată montării ferme a roții, conform diagramei?
Racordul fusului
Tronson conic intermediar
Umărul fusului
Zona de calare a roții
În imaginile de clasificare, care afirmație descrie corect axele fixe comparativ cu axele rotative?
Axa fixă nu se rotește, rotesc elementele montate
Axa rotativă rămâne staționară în lagăre mereu
Axa fixă se rotește împreună cu roata solidar
Ambele tipuri se rotesc cu aceeași componentă
Dacă trebuie redusă masă fără a compromite rigiditatea, ce configurație a tronsoanelor intermediare este mai potrivită pentru o osie ca în diagramă?
Conic spre centru, cilindric scurt
Uniform cilindric pe toată lungimea
Conic la capete, bombat central
Doar cilindric lung, fără conic
În desen tehnic, cum se cotează axele (osiile) în raport cu arborii, ținând seama de rolul funcțional în ansamblu?
Se cotează numai lungimea, fără toleranțe
Se cotează identic cu arborii, conform standardelor
Se cotează diferit, fără reguli standardizate
Se reprezintă schematic, fără cotare numerică
Care afirmație descrie corect utilizarea toleranțelor la axele montate în ansamblu?
Se adaugă toleranțe doar la arbori, nu la osii
Se folosesc doar toleranțe geometrice, niciodată dimensionale
Se elimină toleranțele pentru simplificarea desenului
Se aplică toleranțe dimensionale și geometrice adecvate

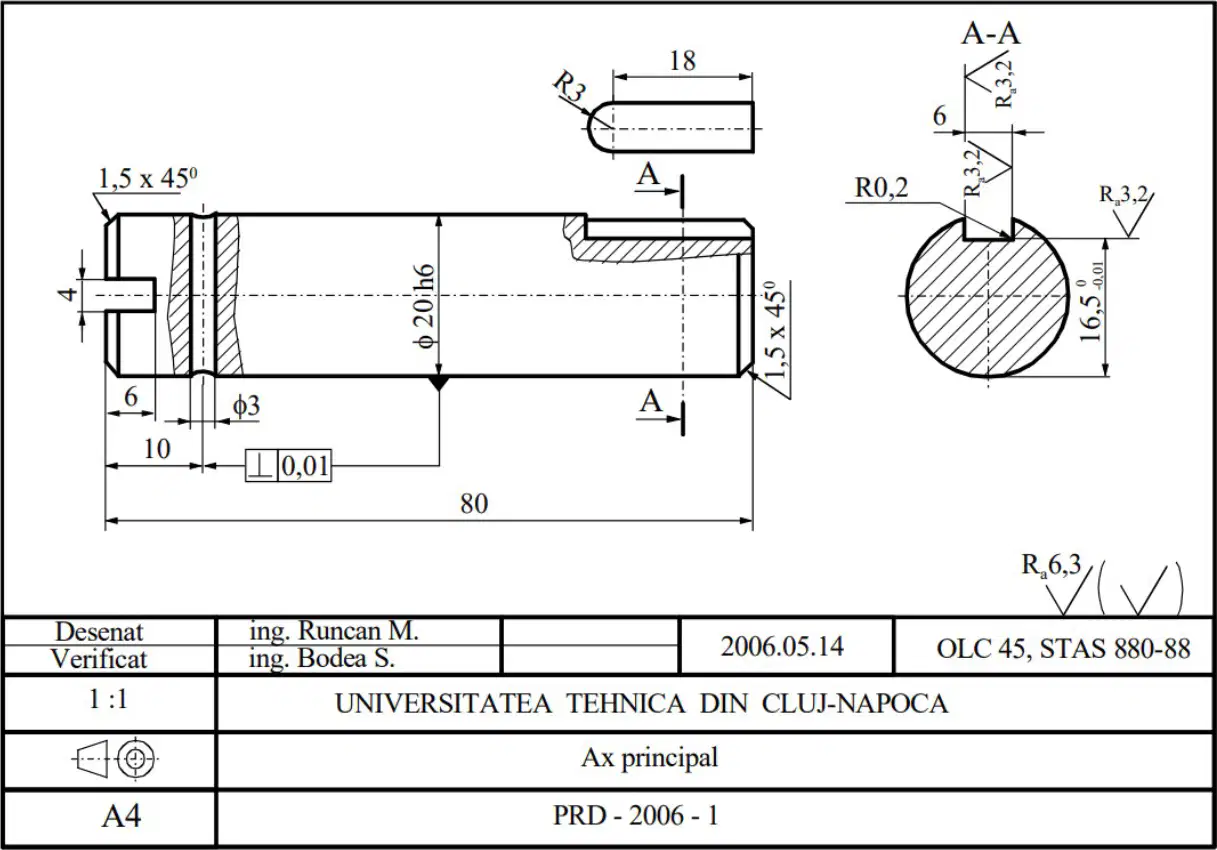

În desenul axului principal, ce reprezintă notația "φ20 h6" pe porțiunea cilindrică?
Diametru nominal fără toleranță indicată
Diametru nominal cu toleranță IT6 h
Rugozitatea suprafeței Ra 6,3
Lungimea porțiunii cilindrice standard

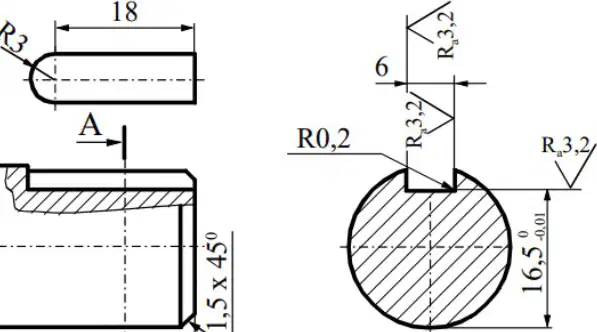

Care este procedeul corect pentru indicarea unei secțiuni longitudinale în desenul axului principal?
Săgeți fără litere de identificare
Marcarea cu Ra 12,5 la margine
O linie punctată peste contur
Literele A-A și hașuri uniforme
Pe axul de antrenare distribuitor, ce semnificație are simbolul dreptunghiular cu "⊥ 0,01"?
Control de duritate 0,01 HRC
Abatere de circularitate 0,01 mm
Toleranță de rugozitate Ra 0,01
Toleranță de perpendicularitate 0,01 mm
Observând ambele desene, care practică asigură montarea corectă a piesei în lagăr?
Aplicarea teșirilor 1,5×45° peste tot
Creșterea Ra la 12,5 pentru contact
Alegerea ajustajului h6 la diametre
Eliminarea razelor R3,2 în canale
Dacă axul principal are lungimea totală 80 mm și teșiri 1,5×45° la ambele capete, ce efect au teșirile asupra asamblării?
Elimină necesitatea toleranțelor
Fac ghidarea intrării în alezaje
Măresc rugozitatea aparentă a piesei
Scad rigiditatea globală semnificativ
Înlocuiesc razele de racordare R3,2
