WorksheetsAnatomía de la Vivienda
Total questions: 30
Worksheet time: 15mins

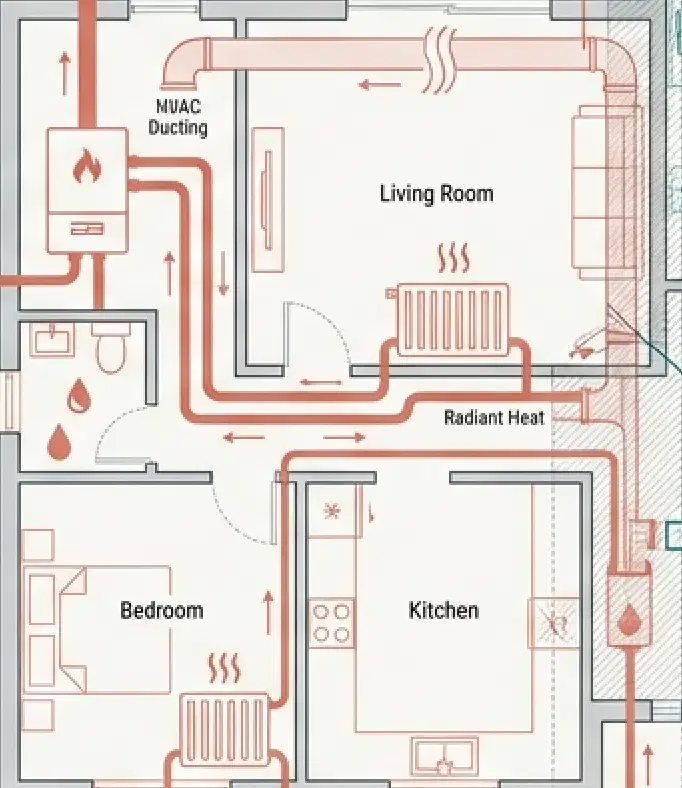

En el esquema, ¿qué sistema distribuye el calor por radiadores y suelo radiante en las estancias?
Conductos de extracción y ventilación pasiva
Cableado de fibra óptica y routers
Red de gas y agua de calefacción
Red eléctrica de iluminación decorativa

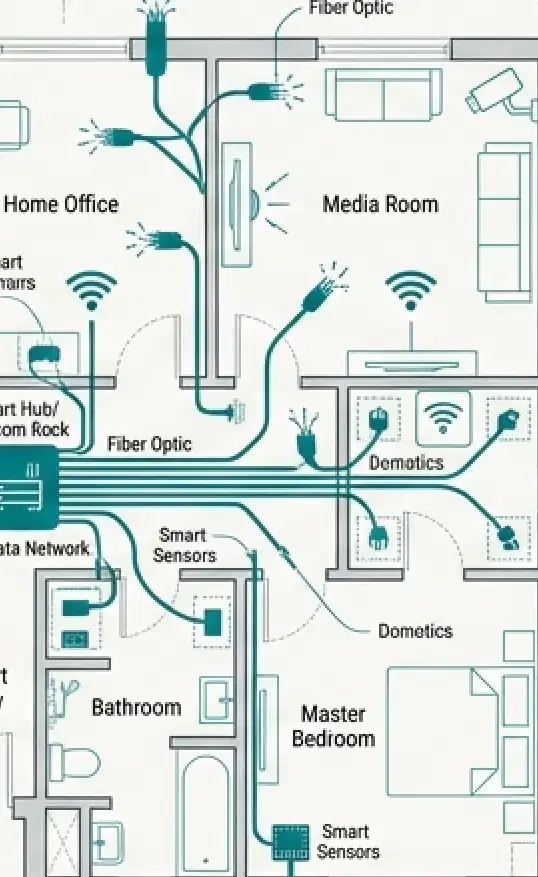

Observa el diagrama: ¿qué elemento conecta sensores domésticos con el resto de la red de datos?
Caldera de gas con bomba primaria
Hub inteligente o rack de telecom
Unidad de HVAC con retorno de aire
Radiador de aluminio con válvula termostática
Según la representación de capas, ¿cómo se diferencian visualmente los sistemas de confort térmico y los de conectividad?
Ambos en verde con iconos de wifi
Confort térmico en rojo; conectividad en verde
Confort térmico en gris; conectividad en negro
Confort térmico en azul; conectividad en rojo
¿Qué uso doméstico del gas aparece como uno de los tres principales en las instalaciones residenciales?
Iluminación de exteriores en patios
Agua caliente sanitaria del hogar
Ventilación mecánica de garajes
Energía para ascensores del edificio
¿Cuál es la diferencia clave entre gas canalizado y no canalizado en viviendas?
El no canalizado llega por red urbana exterior
El no canalizado requiere contadores en armario ventilado
El canalizado se almacena en bombonas portátiles
El canalizado proviene de la red de distribución

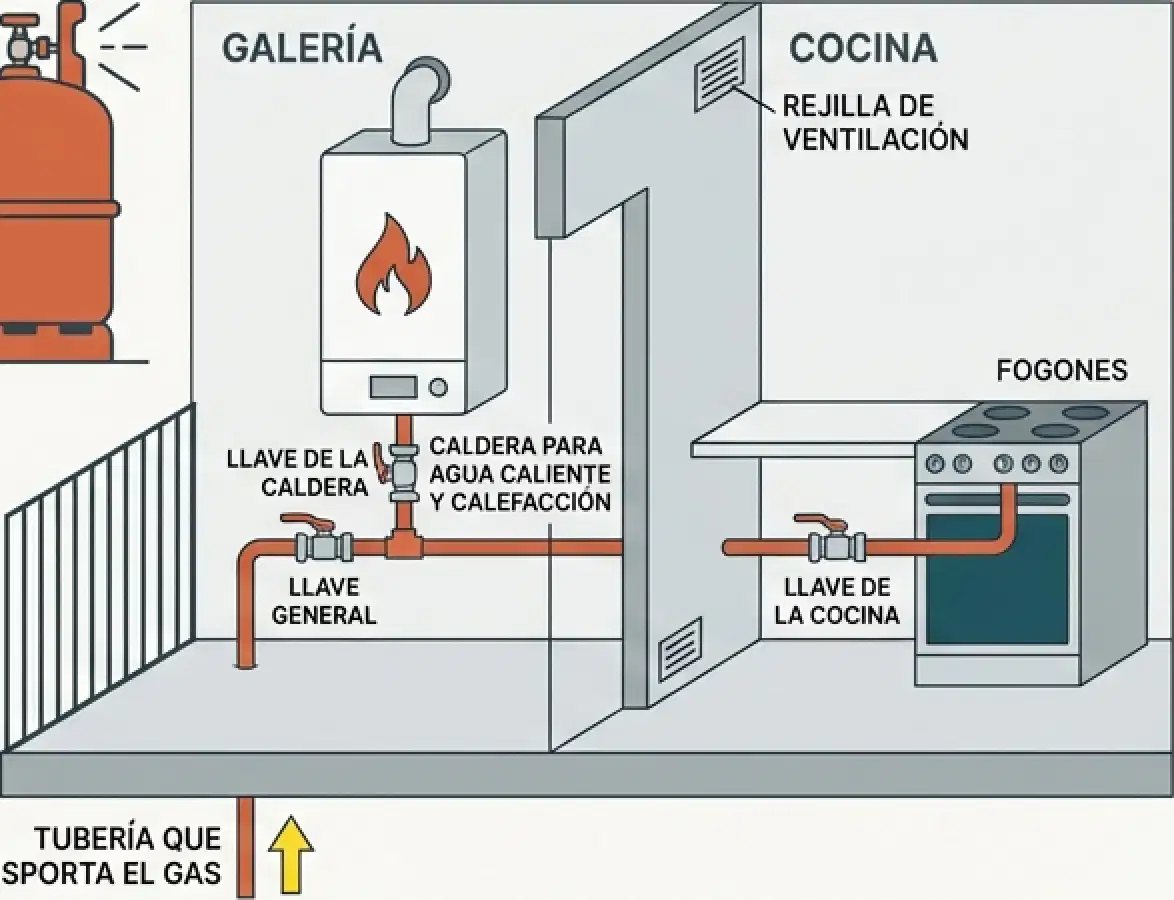

Según el recorrido del suministro, ¿qué elemento permite cortar el gas a todo el edificio desde el exterior?
Llave de paso general de vivienda
Llave de acometida general exterior
Acometida desde la calle principal
Llave de corte individual por aparato
En la seguridad de instalaciones de gas, ¿qué medida de diseño se debe priorizar para evitar acumulación de aire tóxico?
Mantener espacios bien ventilados con rejillas
Instalar contadores sin ventilación alguna
Usar tubería sin válvulas de corte
Sellar todas las rejillas de ventilación
¿Qué función cumplen los contadores ubicados en un armario ventilado dentro del recorrido del gas?
Reducen la presión de la acometida urbana
Miden el volumen de gas consumido
Actúan como válvula de corte del edificio
Distribuyen el gas a cada caldera
¿Qué válvula es obligatoria en cada aparato como caldera o cocina dentro de una vivienda?
Llave de acometida del edificio
Llave de corte individual por aparato
Llave de paso general comunitaria
Válvula de la red de distribución exterior

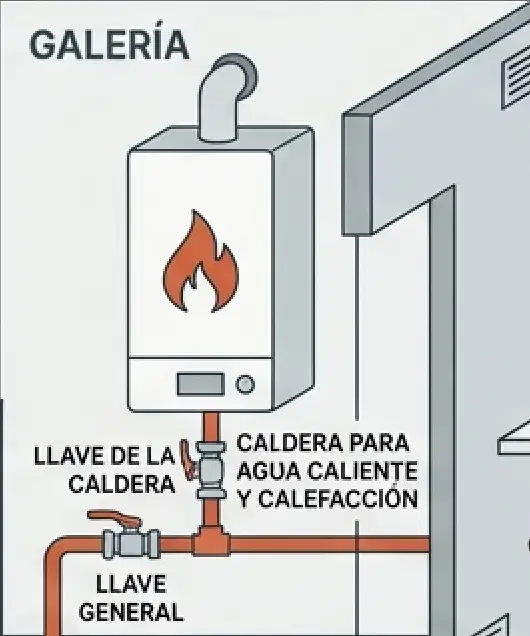

¿Cuál es la función principal de la caldera en un sistema de calefacción por agua?
Bombear agua del circuito secundario hacia radiadores
Mezclar el circuito primario con el circuito secundario
Reducir la presión del sistema mediante válvulas
Quemar combustible para calentar el fluido que radia calor

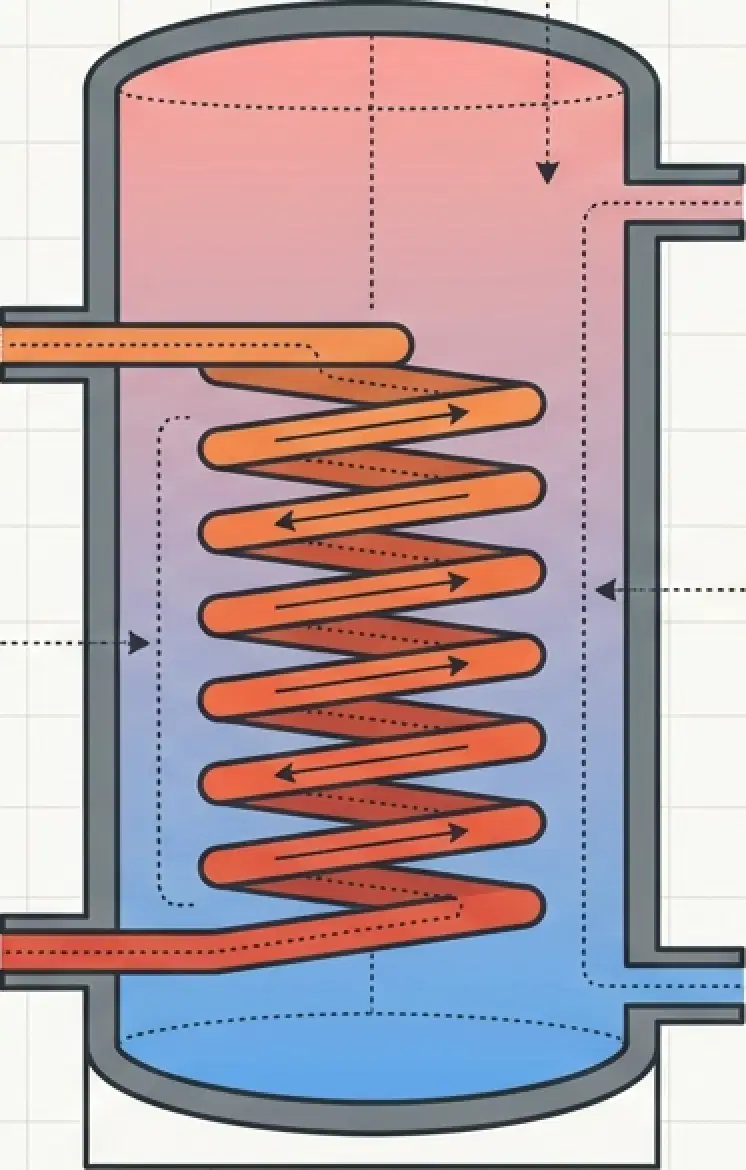

Un intercambiador de calor de serpentín como el mostrado realiza principalmente…
Incrementar el caudal del circuito primario mediante bombas
Transferir calor entre circuitos sin mezclar fluidos
Evaporar el agua sanitaria para mejorar el rendimiento
Mezclar los dos circuitos para homogeneizar temperaturas

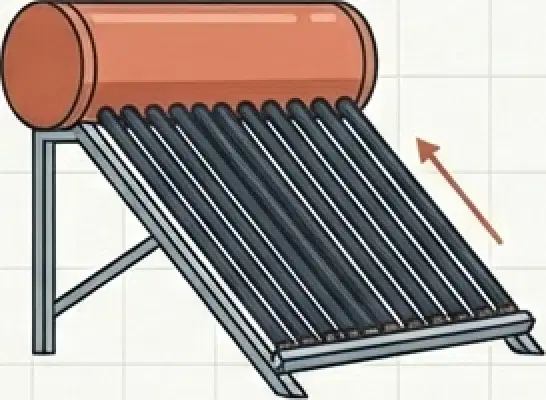

La energía solar térmica descrita en la imagen se caracteriza por…
Aprovechar radiación del líquido refrigerante en un intercambiado de calor
Requerir siempre temperaturas del fluido superiores a 90°C
Usar calor geotérmico estable de subsuelo
Generar electricidad continua para resistencias
En geotermia de baja temperatura, ¿qué componente es imprescindible para aprovechar ~47°C del fluido?
Unidad para introducir fluido en el intercambiador
Caldera de condensación a gasóleo
Colector solar de tubos evacuados
Bombona de butano

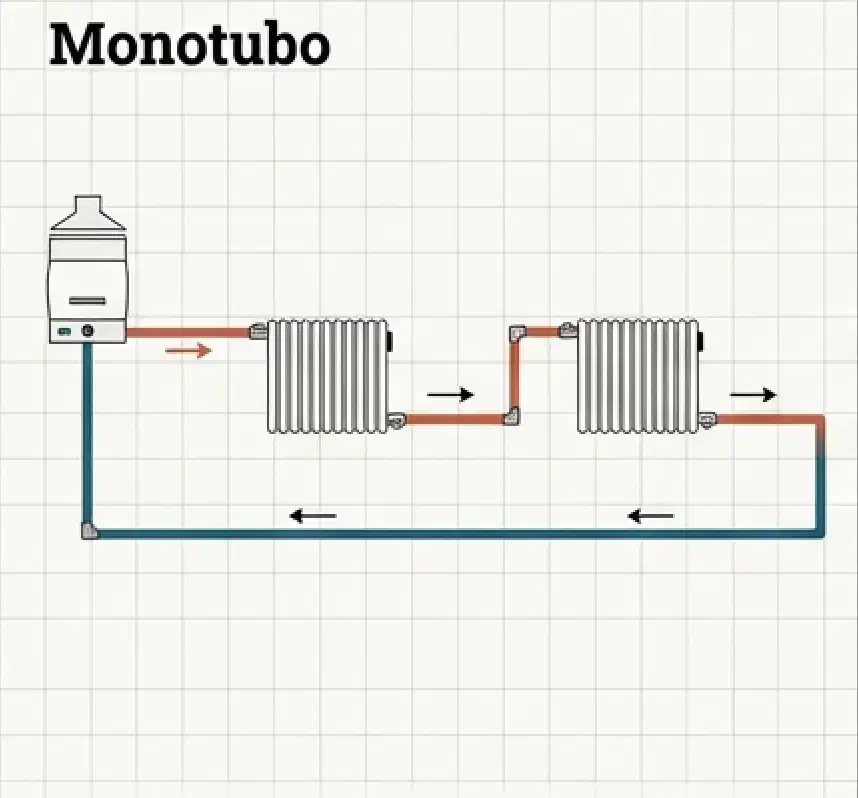

En un circuito monotubo para radiadores, la principal desventaja operativa es que…
Hay dos tuberías independientes de ida y retorno
El retorno circula en sentido inverso a la ida
Se requiere equilibrado hidráulico en todos los ramales
Los últimos emisores reciben agua más fría

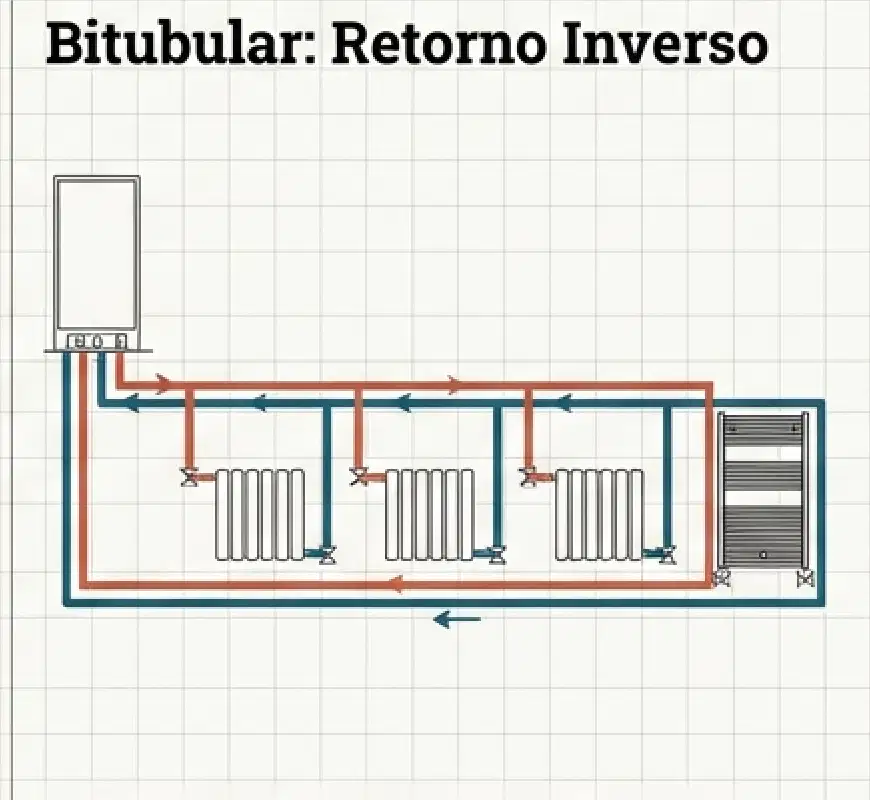

¿Qué diferencia clave tiene el bitubular de retorno inverso respecto al retorno directo?
El retorno circula en sentido contrario equilibrando presión
Hace volver el agua directamente desde el primer emisor
Usa una única tubería para ida y retorno conjunta
Mezcla el agua del primario con el secundario

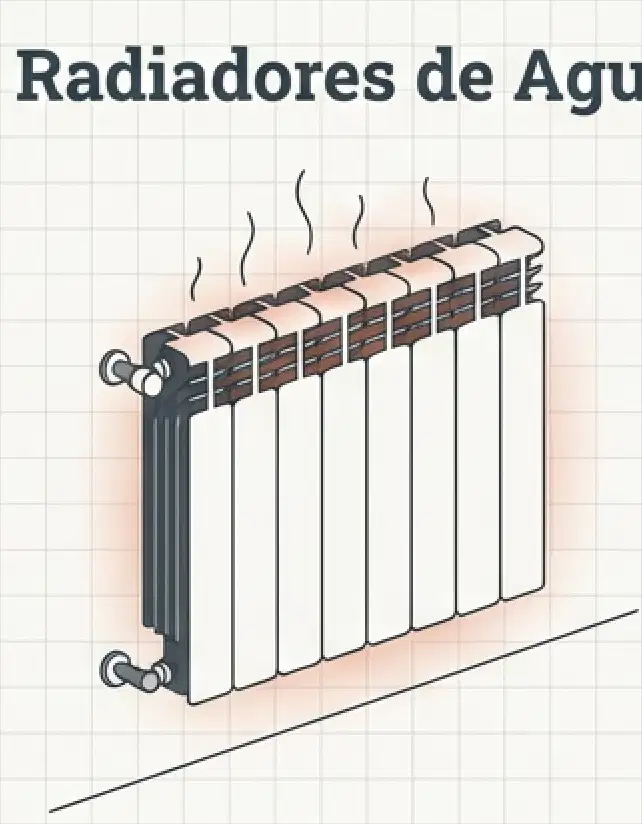

Según el diagrama, ¿Cómo transmite el calor los radiadores de agua?
Por radiación
Por transmisión
Por convección
Por reflexión
¿Qué caractirística fundamental tiene una caldera de condensación?
Doble serpentín
Doble quemador
Doble entrada de agua
Doble salida de agua

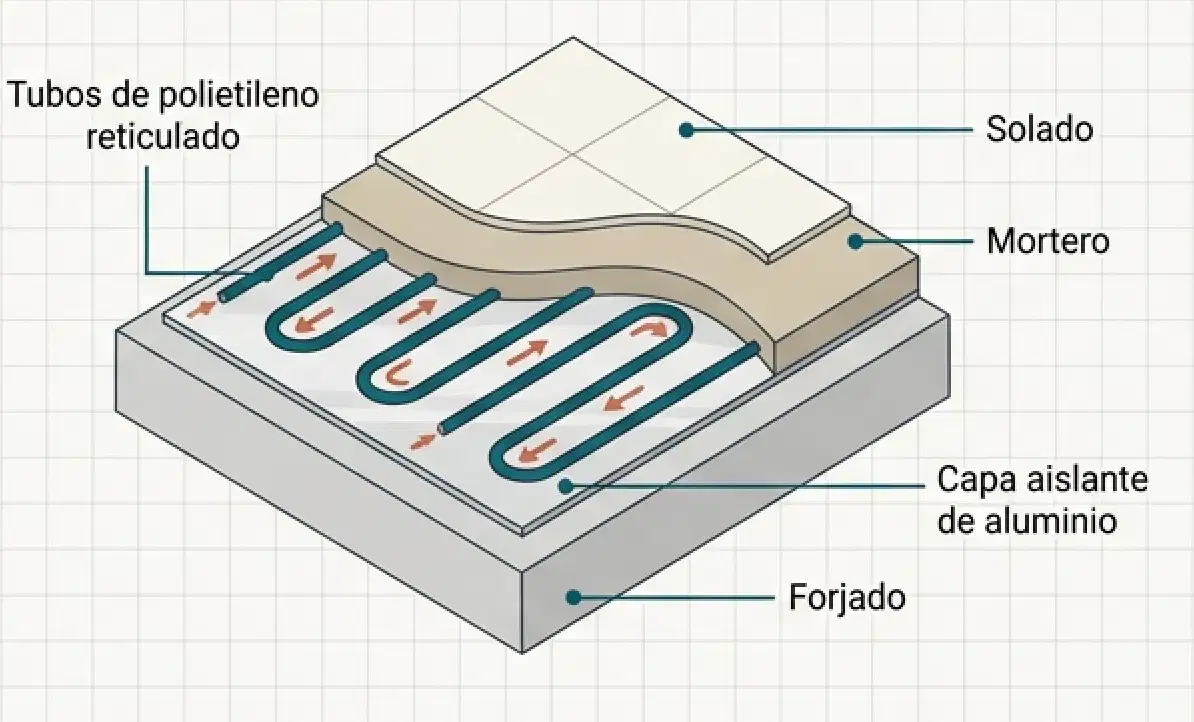

El suelo radiante trabaja a 35–45 °C. ¿Qué ventaja operativa se destaca en el diagrama?
Incompatibilidad con calderas de condensación
Necesidad de altas temperaturas para funcionar
Confort elevado por distribución homogénea
Mayor estratificación del aire en estancias
En el ciclo de la bomba de calor en modo calefacción, ¿qué componente cede calor al interior?
El compresor alojado en exterior
El evaporador situado en exterior
La válvula de expansión en interior
El condensador ubicado en interior
En un sistema de aire acondicionado, ¿Qué función tiene un compresor?
Aumenta la temperatura del líquido para enfriarlo
Disminuye la presión del líquido para enfriarlo
Aumenta la presión del líquido para enfriarlo
Aumenta la presión del líquido para calentarlo
En la estufa de combustible sólido, Normalmente ¿Qué material se utiliza para su fabricación?
Combustible y refrigerante líquido
refractario y cerámico
flexible y resistente
Cerámico y reflexivo

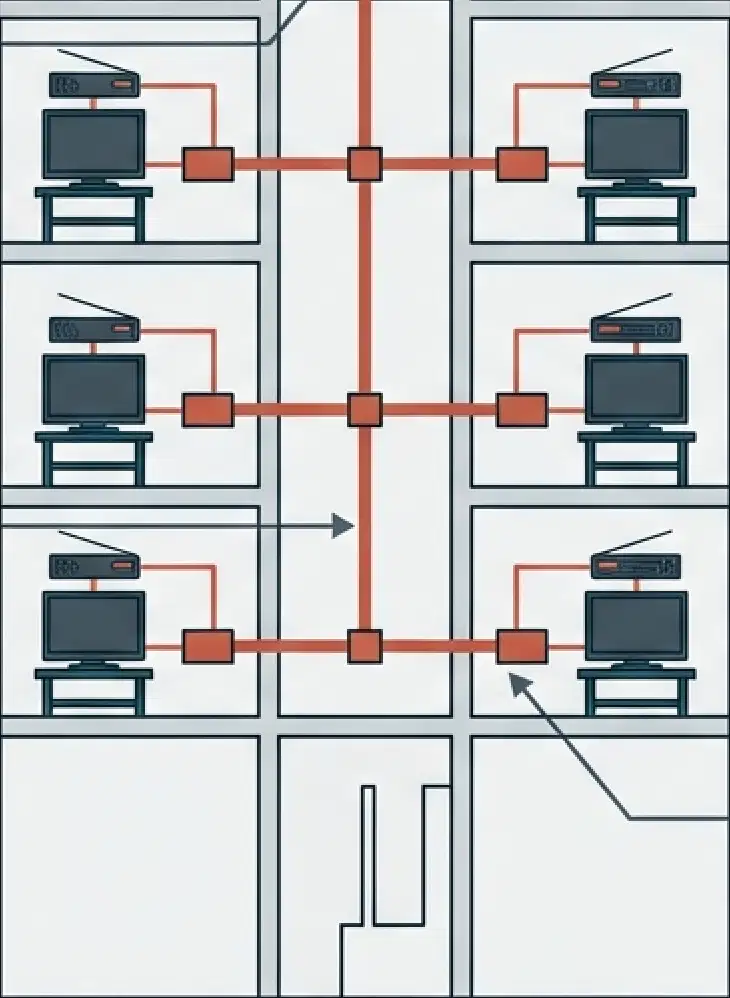

En la distribución de señales de radio y TV en un edificio, ¿qué función cumple la Infraestructura Común de Telecomunicaciones (ICT)?
Almacenar contenidos multimedia para acceso local rápido
Convertir señales analógicas en digitales de alta fidelidad
Proteger equipos domésticos frente a descargas atmosféricas
Proveer canalización vertical estandarizada para distribución
¿Cuál es la principal diferencia de medio físico entre ADSL y Fibra Óptica?
ADSL usa radio; fibra óptica usa microondas
Ambos usan cobre con diferentes filtros
ADSL usa cobre; fibra óptica usa vidrio
Ambos usan vidrio con láseres modulados
En el sistema de captación y procesamiento de TV, ¿qué componentes se usan para aumentar la señal antes de distribuirla?
Amplificadores y filtros en el procesado
Modems y convertidores en ICT
Repetidores y routers en la azotea
Switches y cortafuegos en viviendas
En el cable de fibra óptica del diagrama, ¿qué componente guía la luz mediante reflexión total interna?
Envoltura exterior que canaliza la luz
Núcleo que absorbe la señal luminosa
Revestimiento que refleja la luz hacia adentro
Kevlar que confina la luz por tensión
Según el diagrama de la LAN del hogar, ¿qué función cumple la ONT/Router respecto a la señal entrante?
Convertir HDMI a señal Wi‑Fi
Amplificar la luz para largas distancias
Traducir la luz a datos analógicos
Aislar el cable RJ45 de interferencias
Para conectar un ordenador por cable en la red del hogar del diagrama, ¿qué tipo de cable se utiliza?
Cable de fibra óptica monomodo
Cable HDMI para transmisión digital
Cable Ethernet con conector RJ45
Cable coaxial de televisión doméstica

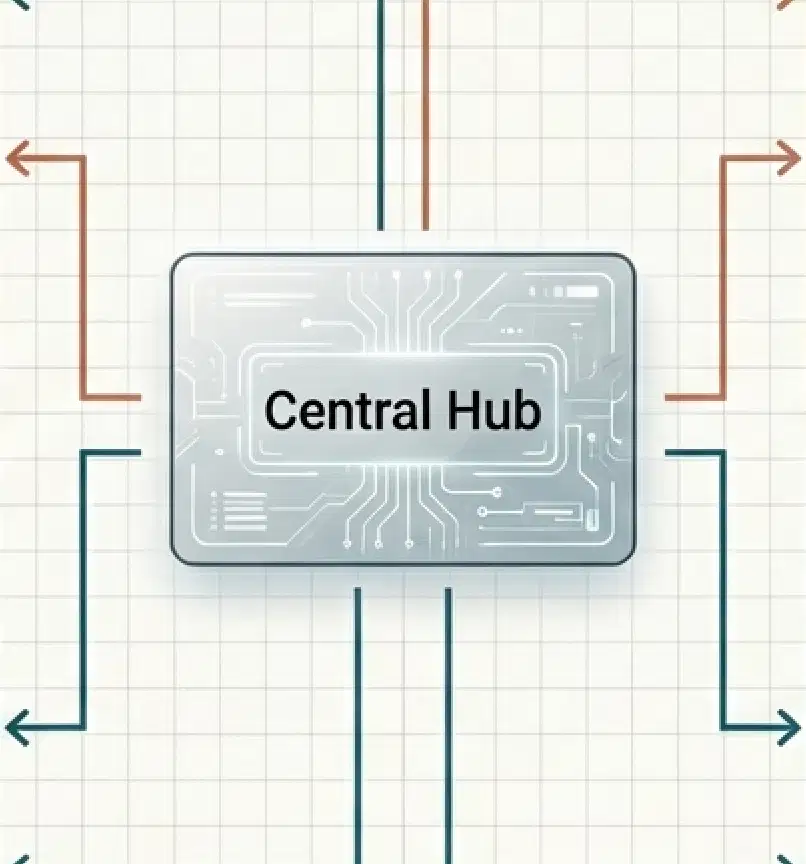

Según el diagrama, ¿qué función del hub central contribuye directamente al ahorro energético en una vivienda?
Gestión remota mediante teléfono móvil
Apertura y cierre de persianas automatizados
Detección de intrusos con cámaras
Apagado automático de tomas de corriente
En una vivienda eficiente, ¿qué solución de calefacción optimiza el rendimiento a baja temperatura?
Radiadores eléctricos de alta potencia
Calderas de condensación con suelo radiante
Bombas de calor solo para verano
Estufas de pellets sin control domótico
Un técnico debe integrar seguridad y confort con ahorro energético. ¿Qué componente permite esa integración en una única interfaz?
Termostato analógico programable
Central hub de domótica residencial
Unidad exterior de bomba de calor
Router de fibra óptica doméstico
