Worksheets1ºESO_Mecanismos y estructuras
Total questions: 22
Worksheet time: 11mins
Según el texto, una fuerza es una acción capaz de modificar el estado de reposo o movimiento de un cuerpo, o de deformarlo. ¿En qué unidad se mide una fuerza?
Newton (N)
Pascal (Pa)
Watt (W)
Joule (J)
Según las características indicadas, ¿qué propiedades describen una fuerza? Selecciona todas las correctas.
Magnitud (cuánta fuerza aplicas)
Dirección (horizontal, vertical)
Sentido (arriba, abajo, derecha, izquierda)
Color (roja, verde, azul)
De acuerdo con los tipos descritos, ¿qué fuerza se utiliza para mover algo alejándolo de nosotros?
Fuerza de empuje
Fuerza de tracción
Fuerza de rozamiento/fricción
Fuerza de gravedad
Según la lista de tipos, ¿qué fuerza se opone al movimiento, como el aire en contra?
Fuerza de rozamiento/fricción
Fuerza de tracción
Fuerza de empuje
Fuerza de gravedad
Según el texto, ¿qué fuerza nos atrae hacia el centro de la Tierra y en la Tierra solo existe una?
Fuerza de gravedad
Fuerza de tracción
Fuerza interna
Fuerza de empuje
Según la definición, la estabilidad es la capacidad de un objeto o estructura para no caerse. ¿Cuál de las siguientes condiciones hace que un objeto sea estable? Selecciona todas las correctas.
No vuelca fácilmente
Tiene el centro de gravedad bajo
Tiene una base ancha
Tiene el centro de gravedad alto
La resistencia es la capacidad de un objeto o estructura para soportar fuerzas sin romperse o deformarse. ¿Qué características indican que un objeto es resistente? Selecciona todas las correctas.
Aguanta peso
No se rompe
No se dobla fácilmente
Se cae con facilidad
Según el ejemplo, ¿qué enunciado describe correctamente la diferencia esencial entre estabilidad y resistencia?
Estabilidad: no caerse; Resistencia: soportar fuerzas sin romperse
Estabilidad: soportar fuerzas; Resistencia: no caerse
Estabilidad: deformarse; Resistencia: caerse
Estabilidad: romperse menos; Resistencia: tener base estrecha
De acuerdo con la definición de palanca, ¿cuáles son sus dos elementos básicos?
Barra rígida y punto de apoyo (PA)
Rueda dentada y eje
Cable y polea
Engranaje y cadena
Según la clasificación, ¿qué ocurre en una palanca de primer género?
El punto de apoyo (PA) está en medio
La resistencia (R) está en medio
La fuerza (F) está en medio
El eje está en medio
De acuerdo con la tabla, ¿qué ocurre en una palanca de segundo género?
La resistencia (R) está en medio
El punto de apoyo (PA) está en medio
La fuerza (F) está en medio
La barra está en medio
Según la clasificación mostrada, ¿qué ocurre en una palanca de tercer género?
La fuerza (F) está en medio
El punto de apoyo (PA) está en medio
La resistencia (R) está en medio
El centro de gravedad está en medio
Atendiendo a los ejemplos, ¿qué herramienta corresponde al primer género de palancas?
Tijeras
Carretilla
Pinzas de la ropa
Pinzas de depilar
Según el texto de poleas, ¿qué característica define a una polea fija?
Cambia la dirección de la fuerza pero no reduce el esfuerzo
Reduce el esfuerzo a la mitad y requiere más cuerda
Combina varias poleas para reducir mucho el esfuerzo
No permite usar cuerda ni cable
De acuerdo con la descripción, ¿qué característica define a una polea móvil?
Reduce el esfuerzo a la mitad y requiere más cuerda
Cambia la dirección de la fuerza sin reducir esfuerzo
No requiere cuerda
Multiplica el esfuerzo necesario
Según el texto, ¿qué afirmación describe un polipasto?
Combinación de varias poleas para reducir mucho el esfuerzo
Una sola polea que cambia la dirección de la fuerza
Sistema que aumenta el esfuerzo necesario
Elemento sin eje ni ranura
Actividad: Detective de fuerzas. En la imagen de una mesa con una silla, identifica la fuerza que predomina sobre el sistema en reposo.
empuje
tracción
gravedad predominante
rozamiento predominante
Actividad: Detective de fuerzas. En la imagen de un niño deslizándose por un tobogán, ¿qué fuerza explica principalmente el movimiento descendente?
gravedad predominante
empuje de las manos
tracción de una cuerda
resistencia del aire
Clasificación de máquinas simples. El cascanueces mostrado es:
palanca de segundo género
palanca de primer género
palanca de tercer género
no es palanca
Actividad: ¿Qué tipo de polea es? En el equipo de musculación con cable y rueda superior, identifica el tipo de polea.
polea fija
polea móvil
sistema de poleas (bloque y aparejo)
no es polea

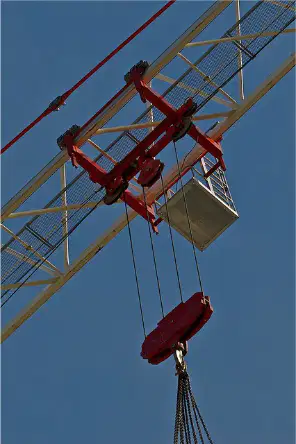

Actividad: ¿Qué tipo de polea es? En el mecanismo de la grúa con varios juegos de ruedas y gancho, ¿qué configuración de poleas se observa?
sistema de poleas (bloque y aparejo)
polea fija
polea móvil
no es polea
Actividad: ¿Qué tipo de polea es? En el esquema con una polea fija arriba y otra móvil unida al cubo, ¿qué tipo de sistema corresponde?
solo polea fija
solo polea móvil
no es polea
