9. Урок 10 Розв'язування задач

9. Урок 10 Розв'язування задач

by Валентин Лещименко

Multiple Select

Від чого залежить магнітна дія котушки зі струмом?

• Від кількості витків

• Від наявності феромагнітного осердя

• Від сили струму

• Від форми котушки

• Від температури повітря

Multiple Select

Як саме залежить магнітна дія котушки зі струмом?

Оберіть правильні твердження

• Чим більше витків, тим більше дія

• Чим менше витків, тим більше дія

• Чим більше сила струму, тим більше дія

• Чим менше сила струму, тим більше дія

• З феромагнітним осердям дія більше

Audio Response

Потік зерна, яке надходить на камені млина, пропускають спочатку між полюсами сильного електромагніту. Навіщо це роблять?

Open Audio Recorder

​

• ​електромагніт працює як сепаратор для очищення зерна від насіння бур’янів

• ​для видалення металевих ошурків, що залишилися в ньому

Audio Response

Чому до однієї котушки притягується більше скріпок, ніж до іншої?

Open Audio Recorder

Audio Response

Чому доцільніше користуватися підковоподібними, ніж прямими електромагнітами?

Open Audio Recorder

​

• ​У підковоподібного електромагніту магнітне поле сильніші, бо його магнітні лінії замкнені найкоротшим шляхом. А якщо в магнітне поле ще помістити стальний предмет (якір) то лінії магнітного поля замкнуться через нього, в даному випадку сила притягання стає найбільшою.

Audio Response

Які основні елементи електромагнітного крану? Яке його призначення?

Open Audio Recorder

​

• ​Електромагнітний кран має електромагнітну котушку з металевим сердечником, призначений для переміщення важких вантажів, сортування і перенесення металобрухту.

Multiple Choice

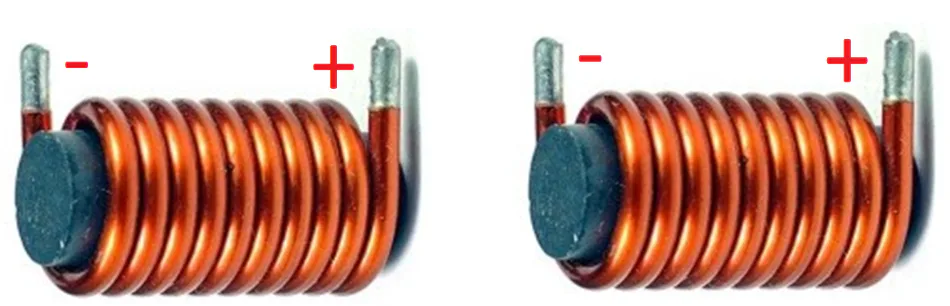

Два електромагніти підвішені на тонких дротинах. Визначте, яким чином будуть взаємодіяти ці електромагніти, якщо їх підключити до джерела струму як показано на рисунку.

• будуть притягуватися

• будуть відштовхуватися

• не будуть взаємодіяти

Multiple Choice

До яких затискачів електромагнітного реле слід приєднати джерело слабкого (керувального) струму?

• До А і В

• До В і С

• До А і С

• До В і D

Audio Response

На рисунку подано схему будови автомата, що спрацьовує за певної температури. Назвіть основні частини цього пристрою, поясніть принцип його дії. Де доцільно встановлювати такі автомати?

Open Audio Recorder

​

• Ліва частина схеми автомата –  електромагніт, магнітне поле якого залежить від сили струму в колі магніту. Сила струму залежить від опору провідників, який, у свою чергу залежить від температури. При певній температурі якір у правій частині схеми автомата замкне електричне коло дзвінка, дзвінок задзвенить. Пристрій можна використовувати у приміщеннях, де потрібно підтримувати постійну температуру, наприклад, в овочесховищах.​
