hydranty

Multiple Select

Co to jest?

• Rozdzielacz trójsekcyjny

• Rozdzielacz dwustopniowy

• Pompa łoptkowa podwójnego działania

• Sterowany mechanicznie

• Sterowany elektrohydraulicznie

Multiple Select

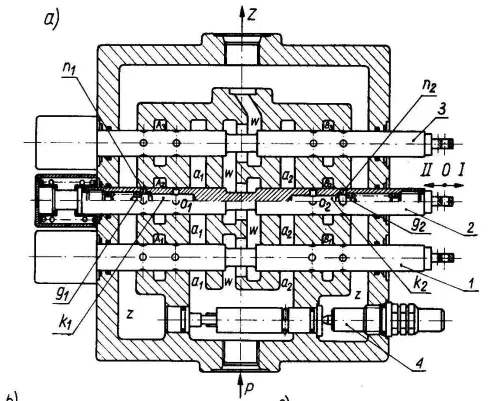

Co to jest?

• Rozdzielacz trójsekcyjny czterodrogowy trójpołożeniowy

• Zawór zwrotny sterowany

• Rozdzielacz 4/2

• Rozdzielacz suwakowy

• Rozdzielacz zawaorowy czteropołożeniowy

Multiple Select

Rozdzielacze zaworowe

• cechuje je mała szczelność

• ich konstrukcja opiera się na zaworze logicznym

• jest to kilka połączonych zaworów 2/2 tworzących rozdzielacz o rozbudowanych możliwościach

• nie mogą być stosowane przy cieczach o małej lepkości

• bardziej niezawodne i tańsze niż rozdzielacze suwakowe przyciśnieniach przekraczających 30 MPa i duzych oraz b duzych przepływach

Multiple Select

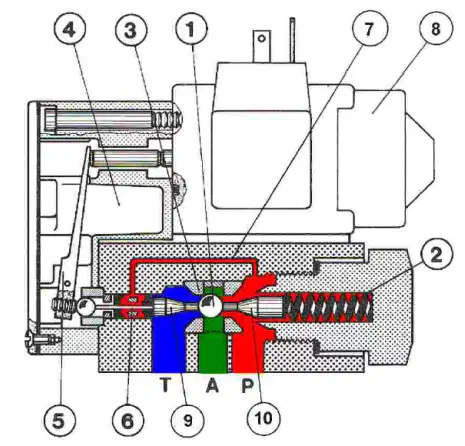

Co to jest?

• Rozdzielacz 3/2 sterowany elektrycznie

• Rozdzielacz suwakowy łożyskowy

• Rozdzielacz zaworowy kulkowy

• zaworowy z zaworami wzniosowymi

Multiple Select

Co to jest? Które zdania są prawdziwe?

• Rozdzielacz zaworowy sterowany magnesem stałym

• Do dużych i bardzo dużych natężeń przepływu oraz wysokich ciśnień

• Rozdzielacz zaworowy z zaworami wzniosowymi

• stosowane są zwykle w wykonaniu nabojowym imontowane we wspólnym bloku zaworowym.

• Układ sterowania siłownikiem elektrohydraulicznym

Multiple Select

Zawory zwrotne

• umożliwiające swobodny przepływ czynnika w jednym kierunku

• odcinają przepływ w kierunku przeciwnym

• Zamknięcie drogi przepływu następuje gdy objętości po obu stronach są takie same

Multiple Select

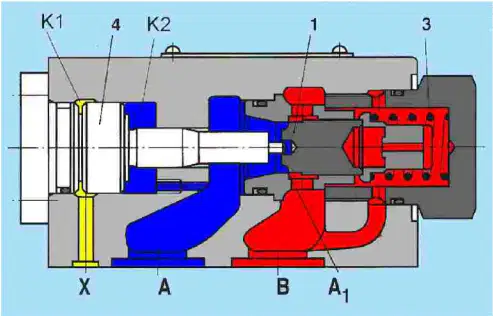

Co to jest? Jak działa itp...

• Zawór zwrotny sterowany

• zabezpieczają przed skutkami pęknięć przewodów zasilających

• przepuszcza tylko w jednym kierunku

• eliminują ruchy pełzające silników spowodowane przeciekami w rozdzielaczu suwakowym

Multiple Select

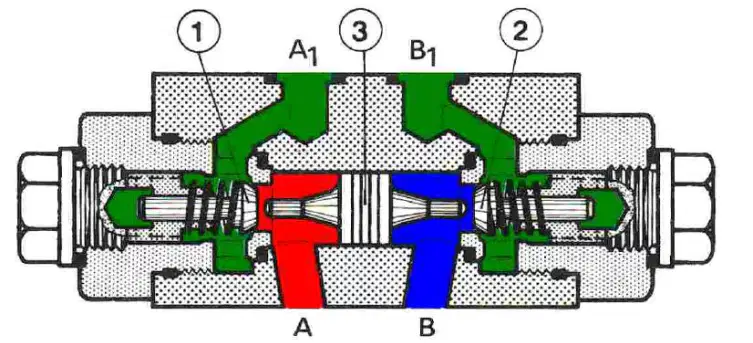

A co my tu mamy?

• Zawór zwrotny sterowany podwójny

• zamek hydrauliczny

Multiple Choice

Zawór odcinający

Multiple Select

Zawory maksymalne

• Sterują natężeniem przepływu

• Sterują ciśnieniem

• Nie są konieczne w UH

• wyróżniamy zawór bezpieczeństwa i zawór przelewowy

• umieszcza się je szeregowo w stosunku do pompy

Fill in the Blanks

Zadanie zaworu bezpieczeństwa

Draw

Narysuj symbole zaworu maksymalnego bezpieczeństwa i pośredniego działania

Multiple Select

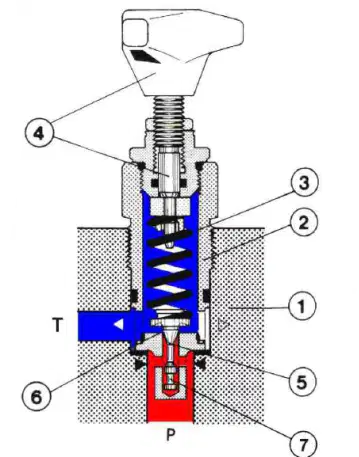

Co to jest? Jak dziala?

• Sterowany ręcznie

• po przekroczeniu ciśnienia progowego sprężyny zawór otwiera się

• Zawór maksymalny bezpośredniego działania

• Rozdzielacz 3/2

• Sterowany nastawną sprężyną

Multiple Select

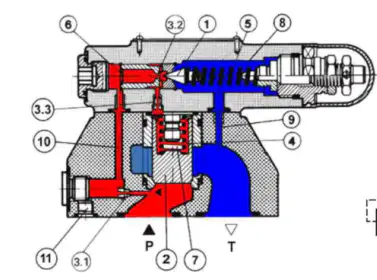

• Po przekroczeniu ciśnienia progowego grzybek na sprężynie odchodzi od krawędzi powodując różnicę ciśnień pomiędzy stronami sprężyny co unosi suwak

• Ma dwie sprężyny - jedna z nich jest sterująca

• przed suwakiem i za sprężyną są różne ciśnienia

• Zawór maksymalny pośredniego działania

• Rozdzielacz hydrauliczny 5/4

Draw

Narysuj symbole zaworu proporcjonalnego, różnicowego, redukcyjnego

Multiple Select

Zadaniem zaworu redukcyjnego jest:

• Utrzymanie stałego stosunku ciśnień panujących przez i za zaworem

• p2 = const

• stabilizacja ciśnienia cieczy opuszczającej zawór niezależnie od zmian ciśnienia cieczy doprowadzonej do zaworu

• Utrzymanie stałej wartości spadku ciśnienia między dwiema częściami układu hydraulicznego

Multiple Choice

Zadaniem zaworu proporcjonalnego jest:

• p1-p2 = const

• stabilizacja ciśnienia cieczy opuszczającej zawór niezależnie od zmian ciśnienia cieczy doprowadzonej do zaworu

• Utrzymanie stałej wartości spadku ciśnienia między dwiema częściami układu hydraulicznego

• Utrzymanie stałego stosunku ciśnień panujących przez i za zaworem

Multiple Select

Zadaniem zaworu różnicowego jest:

• p1-p2 = const

• stabilizacja ciśnienia cieczy opuszczającej zawór niezależnie od zmian ciśnienia cieczy doprowadzonej do zaworu

• Utrzymanie stałego stosunku ciśnień panujących przez i za zaworem

• Utrzymanie stałej wartości spadku ciśnienia między dwiema częściami układu hydraulicznego

Multiple Select

Sterowanie natężeniem przepływu cieczy cechuje:

• przemianą energii ciśnienia na energię cieplną wywołaną spadkiem ciśnienia

• dławienie

  strumienia przepływającego przez ten zawór

• wyróżniamy:

  -zawory dławiące

  -regulatory przepływu

  -synchronizatory

• nie występują straty energetyczne

Multiple Choice

ZAWORY DŁAWIĄCE

• sterowanie prędkością silnika zasilanego przez pompę o stałej wydajności

• podział strumienia zasilającego określonym stosunku na dwa strumienie zasilające dwa równocześnie pracujące odbiorniki

• ustalenie prędkości roboczej silnika na danym poziomie

Multiple Choice

REGULATORY PRZEPŁYWU

• podział strumienia zasilającego określonym stosunku na dwa strumienie zasilające dwa równocześnie pracujące odbiorniki

• sterowanie prędkością silnika zasilanego przez pompę o stałej wydajności

• ustalenie prędkości roboczej silnika na danym poziomie

Multiple Choice

SYNCHRONIZATORY

• podział strumienia zasilającego określonym stosunku na dwa strumienie zasilające dwa równocześnie pracujące odbiorniki

• sterowanie prędkością silnika zasilanego przez pompę o stałej wydajności

• ustalenie prędkości roboczej silnika na danym poziomie

Multiple Choice

SYNCHRONIZATORY

• podział strumienia zasilającego określonym stosunku na dwa strumienie zasilające dwa równocześnie pracujące odbiorniki

• sterowanie prędkością silnika zasilanego przez pompę o stałej wydajności

• ustalenie prędkości roboczej silnika na danym poziomie

Fill in the Blanks

1 Regulator przepływu składa się z

2 jego zadaniem jest ... przy ...

3 stosuje się je także do utrzymania ... przy jego zmiennym obciążeniu

4 wyróżniamy regulatory

Draw

symbole zaworu dwu i trój drogowych
