PPT Kelas Eksperimen

PENGETAHUAN DASAR

PETA, PENGINDRAAN JAUH (PJ) DAN SISTEM INFROMASI (SIG)

Pengertian, Jenis dan Fungsi Peta

PETEMUAN 1

PENGERTIAN

​

Gambaran atau resepsensi unsur-unsur kenampakan abstrak yang dipilih dari permukaan bumi,dalam kaitannya dengan permukaan bumi.

H. Kartografi Internasional

​

Rupa permukaan bumi yang digambarkan menggunakan suatu sistem proyeksi dengan skala tertentu sehingga dapat disajikan dalam bidang datar.

Umum

Peta yang menampilkan permukaan seluruh atau sebagian permukaan bumi secara umum

​​Peta Korografi

Peta yang menampilkan relief atau bentuk permukaan bumi

JENIS-JENIS PETA

​Peta umum yang berskala sangat kecil dengan cakupan wilayah yang sangat luas

​​Peta Dunia

​​Peta Topografi

Peta Umum

Peta Tematik

​

• Peta kadaster (memiliki skala sangat besar yaitu 1 : 100 sampai 1 : 5.000)

• Peta skala besar ( memiliki skala 1 : 5.000 sampai 1 : 250.000)

• Peta Skala sedang ( memiliki skala 1 : 5.000 sampai 1 : 500.000)

• Peta skala kecil ( memiliki Skala 1 : 500.000 sampai 1 : 1.000.000)

Fill in the Blanks

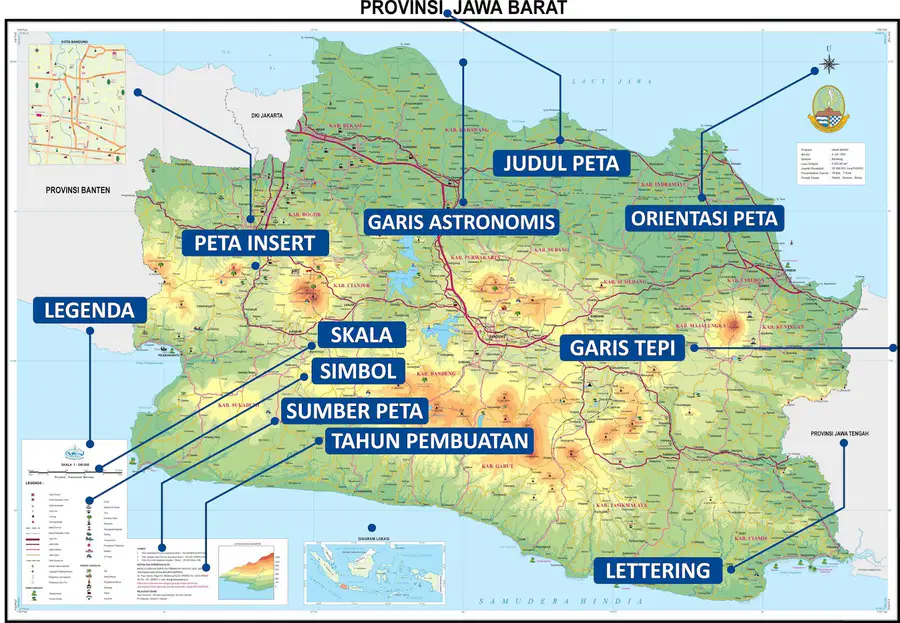

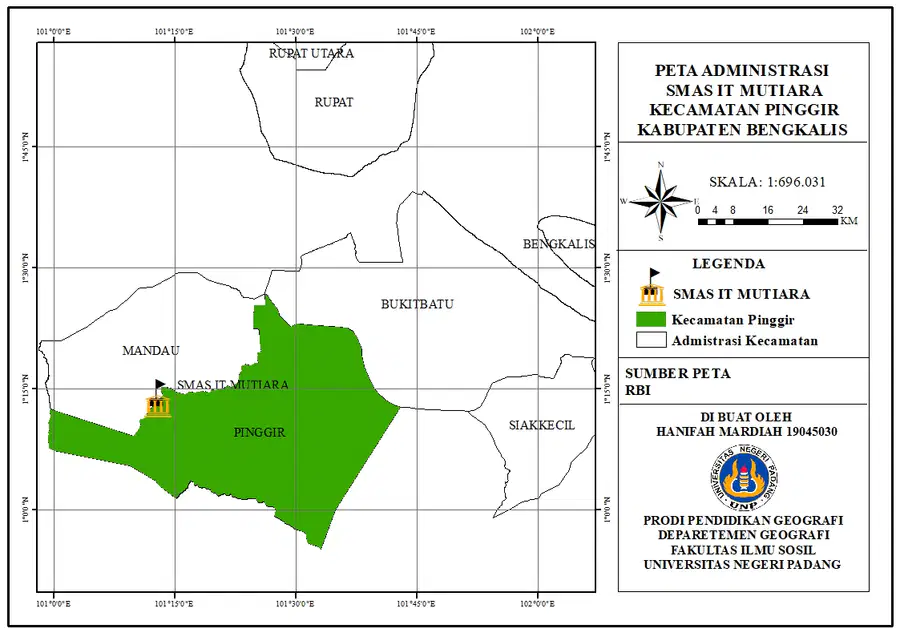

Komponen Peta

​

• Judul Peta ( terletak pada bagian atas peta)

• Garis Tepi (border)

• Orientasi Peta (diagram petunjuk Peta menunjukkan posisi atau arah wilayah)

• Skala Peta (perbandingan jarak antara dua titik sembarangan atau luas wilayah di peta dan jarak sebenarnya

• Legenda (keterangan peta)

​

• Koordinat (garis bujur dan garis lintang)

• Simbol Peta ( untuk mewakili benda yang sebenarnya pada peta)

• Lettering (semua tulisan yang bermakna yang terdapat di peta)

• Warna Peta (untuk menonjolkan perbedaan objek pada peta)

• Sumber Data dan Tahun pembuatan

FUNGSI PETA

​

1. Menunjukkan posisi atau lokasi suatu wilayah di permukaan bumi

2. Memperlihatkan atau menggambarkan fenomena-fenomena dan bentuk-bentuk pada permukaan bumi

3. memperlihatkan ukuran, luas daerah dan jarak di permukaan bumi

4. menyajikan infromasi dalam konteks keruangan

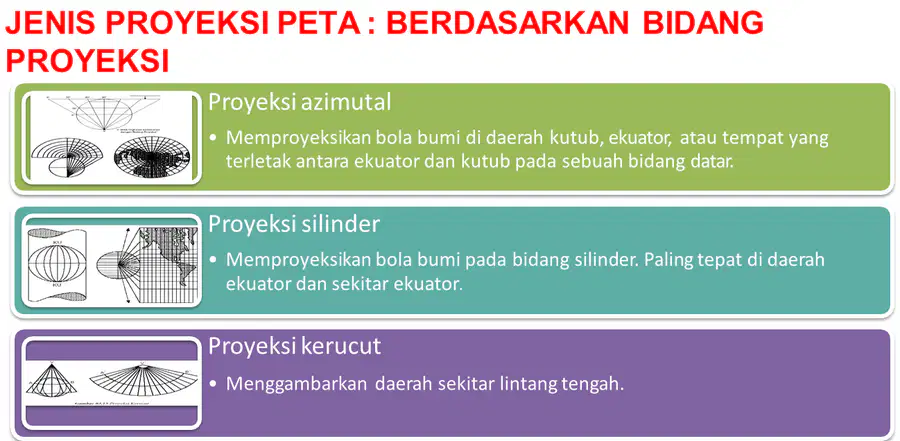

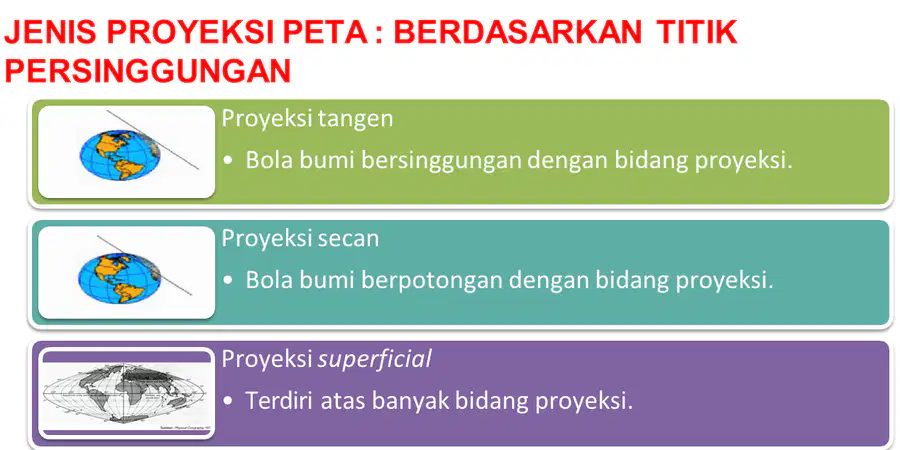

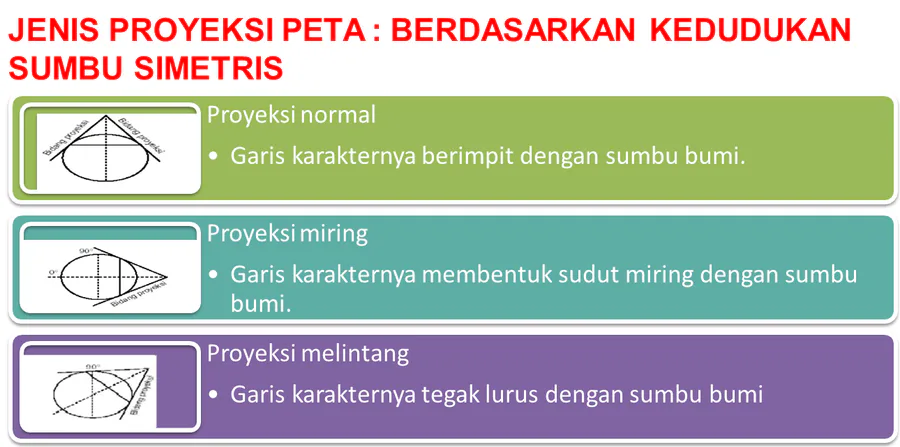

Proyeksi Peta

Pengindraan Jauh (PJ)

PERTEMUAN 2

Ilmu dan seni untuk memperoleh infromasi mengenai suatu objek, daerah atau fenomena melalui analisis data yang diperoleh dari alat perekam (sensor) menggunakan gelombang elektromagnetik sebagai media perantara tanpa menyentuh obejek, daerah, dan fenomena tersebut

​Lillisland & Kiesfer

PENGERTIAN

• Sumber tenaga alami dalam pengindraan jauh adalah matahari

• Atmosfer, untuk menjalani fungsinya, PJ menggunakan speckrum elektromagnetik yang diterima bumi yang dipengaruhi oleh atmosfer

• Perolehan Data dapat dilakukan dengan manual dengan menginteprasi foto udara atau citra satelit

• Objek, memantulkan panjang gelombang yang berbeda sehingga memiliki kenampakan berbeda juga di sensor

• Sensor, benda yang digunakan untuk melacak, mendeteksi dan merekam objek-objek di alam dalam jangkauan tertentu.

• Penggunaan data, faktor tingkat keberhasilan dalam penerapan sistem pengindraan jauh​

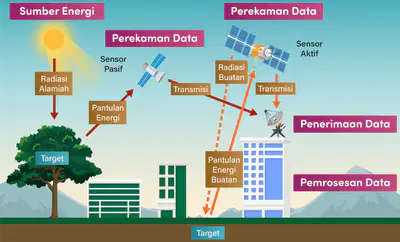

Komponen PJ

Merekam seluruh spekrum cahaya tampak sehingga objek yang terekam sesuai dengan kepekaan mata manusia

Foto Pankromatik

Foto yang merekam spekrum 0,4 μm-0,56 μm umumnya digunakan untuk mendeteksi tumpahan minyak di laut

​​Foto Ortokromatik

Foto yang merekam spekrum inflamerah jarak dekat dengan panjang gelombang 0,7 μm-0,9 μm

Foto

Inflamerah

​Foto yang merekam spekrum ultraungu antara, 0,29 μm-0,4 μm spekrum cahaya tampak tidak ikut terekam dalam foto.

Foto

Ultraungu

JENIS CITRA PENGINDRAAN JAUH

CITRA FOTO

A.Foto Pankromatik

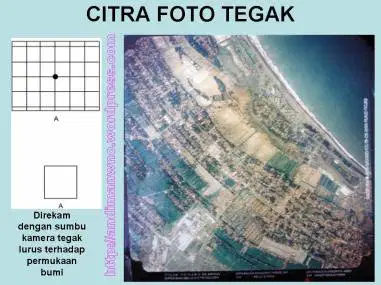

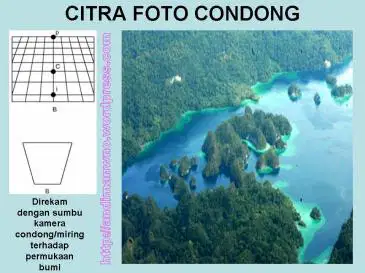

​​B. Berdasarkan Sumbu Kamera

​C. Berdasarkan Sudut Liputan Kamera

Multiple Choice

Dibawah ini yang merupakan gambar citra foto Ortogromatik adalah....n

Citra Non-Foto di hasilkan oleh sensor bukan kamera . Citra Non- Foto dapat dibedakan berdasarkan specrum elektromagnetik, sumber sensor dan warna yang digunakan

​CITRA NON-FOTO

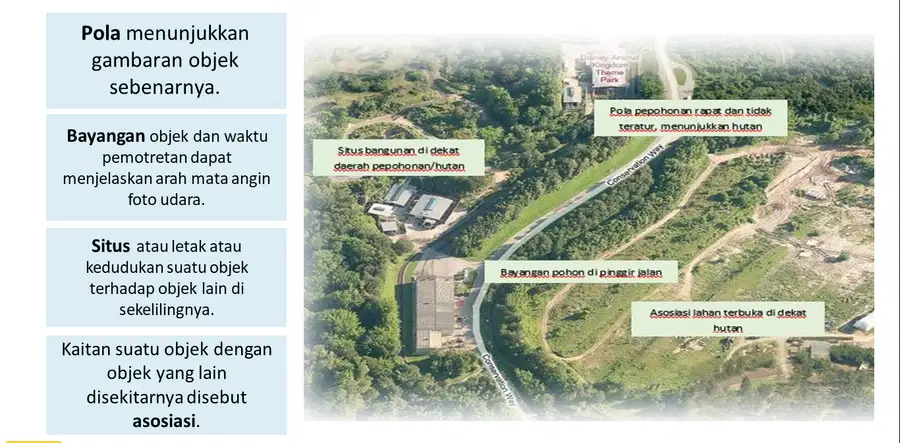

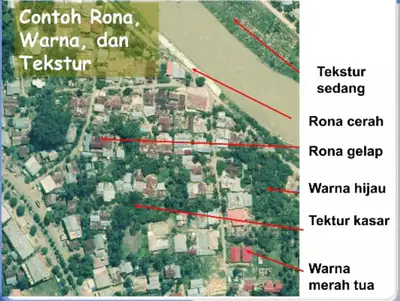

INTEPRETASI CITRA

SITEM INFORMASI GEOGRAFI (SIG)

PERTEMUAN 3

Sistem Informasi Geografi (SIG) merupakan sistem yang berfungsi mengumpulkan, mengatur, mengelola, menyimpan, dan menyajikan segala jenis data geografi suatu wilayah dalam bentuk peta.

PENGERTIAN

SUPSISTEM SIG

​KOMPONEN SISTEM INFORMASI GEOGRAFI (SIG)

MANFAAT SIG

TERIMAKASIH!!
