Электрическая ёмкость. Конденсатор

Multiple Choice

Отметка присутствующих на уроке

(можно выбрать любой вариант ответа)

• Я есть

• Я присутствую

• Я на уроке

• Я здесь

Тема урока:

«Электрическая ёмкость. Конденсатор»

Цель: изучить понятия электроёмкости, конденсатора, выучить формулу емкости плоского конденсатора, научиться решать задачи по теме «Электрическая ёмкость. Конденсатор».

Задачи:

1. Что такое электроёмкость и конденсатор;

2. Внешний вид и устройство конденсатора;

3. От чего зависит электроёмкость плоского конденсатора

4. Эквивалентная электроёмкость конденсатора при последовательном и параллельном соединении.

Multiple Select

Выберите формулу, по которой можно вычислить электрический заряд

• $$F=k\frac{\left|q1\right|\times\left|q2\right|}{r^2}$$

• $$q=\pm Ne$$

• $$E=\frac{q}{F}$$

• $$E=\frac{r^2}{k\left|q\right|}$$

Multiple Choice

Выберите формулу, по которой можно вычислить напряженность электрического поля

• $$E=\frac{r^2}{q}$$

• $$E=\frac{kr^2}{q}$$

• $$E=\frac{k\left|q\right|}{r^2}$$

• $$E=\frac{k\left|q^2\right|}{r}$$

Multiple Choice

Выберите формулу, по которой можно вычислить разность потенциалов

• $$\phi=Ed$$

• $$\phi=\frac{W_п}{q}$$

• $$U=\frac{q}{4\pi\zeta_0\xi\times r}$$

• $$U=\phi_1-\phi_2=\frac{A}{q}$$

Multiple Choice

Выразите в Кулонах 7 нКл:

• $$7\times10^9$$

• $$7\times10^6$$

• $$7\times10^{-9}$$

• $$7\times10^{-6}$$

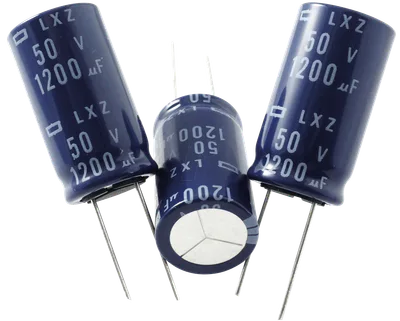

Это устройство, предназначенное для накопления заряда и энергии электрического поля.

​

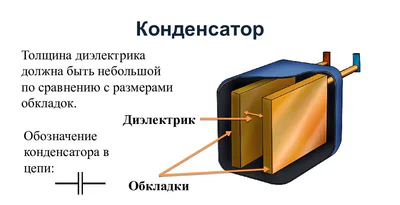

​Конденсатор

Заряд конденсатора

Под зарядом конденсатора понимают абсолютное значение заряда одной из обкладок.

Multiple Choice

Для чего нужен конденсатор?

• Для накопления заряда и энергии электрического поля

• Для накопления энергии магнитного поля

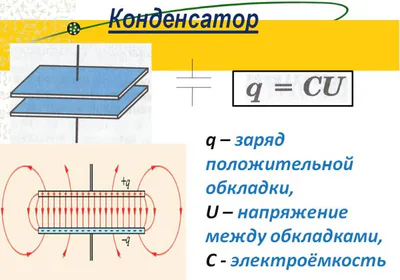

Физическая величина, характеризующая способность проводников накапливать электрический заряд, называется электроёмкостью.

Электрическая ёмкость

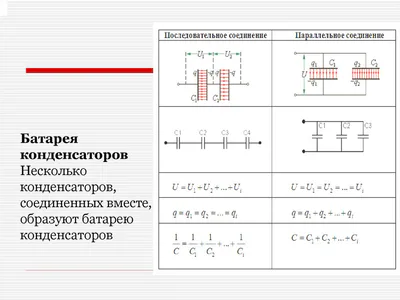

Определить эквивалентную электроёмкость — это значит определить электроёмкость такого конденсатора, который при той же разности потенциалов будет накапливать тот же заряд q, что и система конденсаторов.

​Эквивалентная ёмкость

• В радиотехнической и телевизионной аппаратуре;

• В радиолокационной технике;

• В телефонии и телеграфии;

• В автоматике и телемеханике;

• В технике счетно-решающих устройств;

• В электроизмерительной технике.

Применение конденсаторов

Multiple Choice

Что такое эквивалентная ёмкость?

• Это электроёмкость такого конденсатора, который при той же разности потенциалов будет накапливать тот же заряд q, что и система конденсаторов

• Это электроёмкость каждого конденсатора, в системе конденсаторов.

Решение задачи

Модуль напряжённости электрического поля в плоском воздушном конденсаторе ёмкостью 50 мкФ равен 200 В/м. Расстояние между пластинами конденсатора 2 мм. Чему равен заряд этого конденсатора? Ответ выразите в микрокулонах.

Multiple Choice

Выберите правильный ответ задачи:

• 2 мкКл

• 20 мкКл

• 5 мкКл

• 1,25 мкКл

Multiple Choice

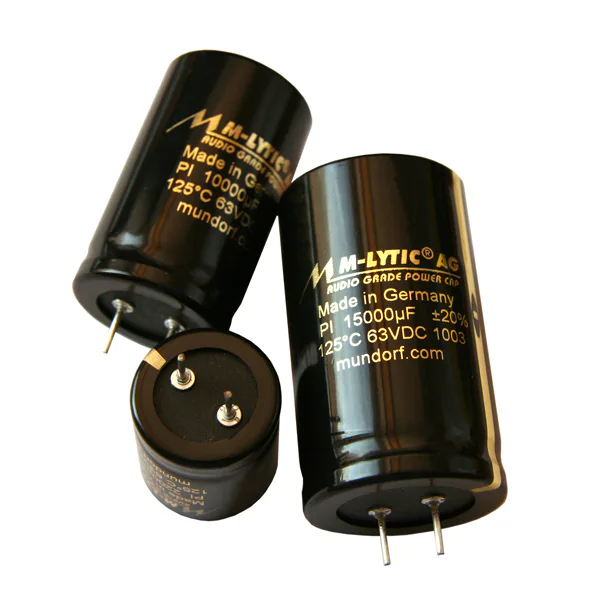

Выберите иллюстрацию, на которой изображен плоский конденсатор

Multiple Choice

Выберите утверждение, соответствующее определению электроёмкости

• Это физическая величина, характеризующая способность проводников накапливать электрический заряд.

• Это энергетическая характеристика поля. Она представляет собой работу которую нужно совершить против сил электрического поля для того чтобы переместить единичный положительный точечный заряд находящийся на бесконечности в данную точку поля.

• Это векторная величина, характеризующая электрическое поле и определяющая силу, действующую на электрически заряженную частицу со стороны электрического поля

• Это энергия проводника, обладающего зарядом. Она равна работе, затраченной, чтобы зарядить этот проводник.

Multiple Choice

Какая формула для расчета электроёмкости плоского конденсатора неправильная?

• $$с=\frac{q}{U}$$

• $$c=\frac{S}{d}$$

• $$c=\frac{\zeta_0\xi\times S}{d}$$

• $$c=\frac{U}{q}$$

Multiple Choice

Выберите иллюстрацию, на которой изображено параллельное соединение конденсаторов

Multiple Choice

Выберите формулу, по которой определяется эквивалентная электроёмкость последовательно соединенных конденсаторов

Домашнее задание

§103, 104.

Ответы на вопросы в конце параграфа – устно.

Решить задачу в тетради».

(слайд с задачей будет прикреплен в эл. дневнике)
