Elmotorstyrning Övningsuppgift 1

Multiple Select

1. Vad är elkopplare ett gemensamt namn för?

• Kontaktorer.

• Reläer.

• Strömställare.

• Tryckknappar.

Multiple Choice

2. Vilken färg skall en styrkretsledare ha med spänningen 230 V AC

• Blå.

• Svart.

• Gul.

• Röd.

• Vit.

Multiple Choice

3. Servostyrningar används främst i industriella tillämpningar.

• Fel

• Rätt

Multiple Select

4. Vad är skillnaden på ett relä och kontaktor?

• En kontaktor kan styra i stort sätt hur stora belastningar som helst men ett relä är avsedd för styrkretsar eller endast mindre belastningar.

• En relä kan styra i stort sätt hur stora belastningar som helst.

• Ett kontaktor är avsedd för styrkretsar eller bara mindre belastningar.

• Ett relä är avsedd för styrkretsar eller endast mindre belastningar.

Multiple Choice

5. Vad menas med huvudkrets?

• Huvudkrets omfattar styrning av belastningarna.

• Huvudkrets omfattar styrning av belastningarna och belastningar i en anläggning.

• Huvudkrets omfattar belastningar i en anläggning.

Multiple Choice

6. Vad menas med märkspänning på en kontaktor?

• Halva startströmmen.

• Tre gånger motorskyddets inställning.

• Inställd ström på motorskyddet.

• Den spänning som kontaktorns spole är avsedd för.

Multiple Choice

7a. Hur visas en kontaktor funktion i ett kretsschema? I påverkat läge eller

opåverkat läge?

Fill in the Blanks

Fill in the Blanks

Fill in the Blanks

Fill in the Blanks

Multiple Choice

11. Markera/välj överlastskyddet.

• Alternativ 1.

• Alternativ 2.

• Alternativ 3.

• Alternativ 4.

Multiple Choice

12. Stämmer rotationsriktningen?

• Nej

• Ja

Multiple Choice

13. Markera/välj säkerhetsbrytaren.

• Alternativ 1

• Alternativ 2

• Alternativ 3

• Alternativ 4

• Alternativ 5

Multiple Choice

14. Markera/välj kontaktorn.

• Alternativ 1

• Alternativ 2

• Alternativ 3

• Alternativ 4

• Alternativ 5

Multiple Choice

15. Markera/välj motorn som är D-kopplad.

• Alternativ 1

• Alternativ 2

• Alternativ 3 Båda.

Multiple Choice

16. a) Vilken märkspänning har en motor med denna märkning?

b) Kan denna motor inkopplas till ett elnät med huvudspänning 400V?

c) Ska motorn i så fall Y- eller D-kopplas?

• a) 0,75kW

  b) JA

  c) Y-kopplas

• a) 400V

  b) JA

  c) D-kopplas

• a) 0,75kW

  b) NEJ

  c) Y-kopplas

• a) 400V

  b) NEJ

  c) D-kopplas

Multiple Select

17. Vad gäller för en elmotor med denna motorskylt? *

• Effektuttag på motoraxeln är 4000 w

• Kapslingsklass är IP55

• Ström vid D-koppling 8 A

• Ström vid D-koppling 4,6 A

• Ström vid Y-koppling är 4,6

Fill in the Blanks

Multiple Select

22. Vilken/vilka kontaktfunktioner är rätt ritade (enligt standard)? *

• Bild 1

  I scheman ritas kontakter/kontaktfunktioner si att de vid

  påverkan arbetar åt

  höger.

• Bild 2

  I scheman ritas kontakter/kontaktfunktioner si att de vid

  påverkan arbetar åt

  vänster

• Bild 3

  I scheman ritas kontakter/kontaktfunktioner si att de vid

  påverkan arbetar neråt

• Bild 4

  I scheman ritas kontakter/kontaktfunktioner si att de vid

  påverkan arbetar uppåt.

Draw

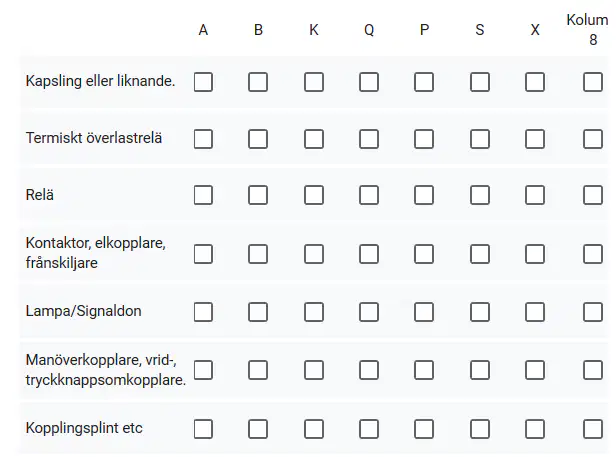

23. Komplettera med rätt referensbeteckning.

Poll

23. Komplettera med rätt referensbeteckning.

Draw

24. Kombinera färg på signallampa med rätt tillstånd/åtgärd enligt SS-EN 60204

Multiple Choice

25. En trefasmotors Varvtal under drift kan styras med en *

• Y/D-koppling

• Frekvensomformare

• Kontaktor
