Zasady konfiguracji zestawów komputerowych

C

ZASADY

KONFIGURACJI

ZESTAWÓW

KOMPUTEROWYCH

Tematyka zajęć

• Specyfikacja zestawu komputerowego klasy PC

• Czynniki wpływające na wybór konfiguracji zestawu komputerowego

• Funkcje systemów komputerowych i ich wpływ na dobór konfiguracji

• Zasady właściwej konfiguracji zestawu komputerowego

• Kompatybilność podzespołów.

C

SPECYFIKACJA ZESTAWU

KOMPUTEROWEGO KLASY PC

Pojęcie specyfikacji

Pojęcie

specyfikacji

pojawia

się

w

wielu

dokumentach

charakteryzujących zestaw komputerowy. Specyfikacja przetargowa
określa minimalną konfigurację zamawianego w przetargu komputera.
W

cenniku

zawiera

się

specyfikację

wyjściową,

najczęściej

konkurencyjną pod względem ceny. Bez względu jednak na to, jaki jest
cel sporządzenia specyfikacji zestawu komputerowego, powinna być
ona kompletna i wykonana w sposób rzetelny.

Pojęcie specyfikacji

Poprawna specyfikacja systemu komputerowego zawiera pełny spis
elementów niezbędnych do jego prawidłowego działania, które
określane jest przez przyszłego użytkownika i ustalane na podstawie
wywiadu, zapytania ofertowego czy wspomnianej wyżej specyfikacji
przetargowej.

Kolejnymi elementami, które mogą się znaleźć w specyfikacji, są: kod
magazynowy (indeks) i okres gwarancji na poszczególne podzespoły.
Często zdarza się, że okres ten jest dla każdej części inny, co może mieć
znaczenie porównawcze dla klienta.

Przykład specyfikacji przetargowej na drukarkę laserową

• Specyfikacja kolorowej drukarki laserowej A4 - 1 sztuka:

• Prędkość drukowania (A4, w kolorze oraz w czerni, tryb normal): 20 str./min.

• Jakość druku (w czerni oraz w kolorze, tryb best): rozdzielczość 600 x 600 dpi.

• Normatywny cykl pracy: 40000 stron na miesiąc.

• Wydruk pierwszej strony w kolorze lub czerni (ze stanu gotowości): 17,8 sekund.

• Technologia druku: jednoprzebiegowy kolorowy druk laserowy.

• Standardowa pamięć: 128 MB.

• Maksymalna pojemność pamięci: 384 MB.

• Typ gniazda pamięci: DIMM DDR2 144 stykowe.

Przykład specyfikacji przetargowej na drukarkę laserową - cd

• Standardowe języki drukarki: HP PCL 6, HP PCL 5e, emulacja HP Postscript Level3.

• Maksymalna liczba podajników papieru: 3.

• Standardowy podajnik papieru: podajnik papieru na 250 arkuszy.

• Standardowy odbiornik papieru: odbiornik papieru na 150 arkuszy.

• Obsługiwane wymiary nośników: A4, A5, A6, B5 (JIS), 10 x 15 cm.

• Interfejs komunikacyjny: Port Hi+Speed USB 2.0; wbudowany interfejs Fast Ethernet 10/100

Base+ TX.

• Obsługiwane systemy operacyjne: Microsoft® Windows® 2000, XP Home, XP, Professional,

Serwer 2003, XP Media Center, XP Professional x64, Windows V7s£o®, Mac OSXvl0.2.8, vl0.3,
vl0.4 lub nowsze.

• Zalecany zakres tempera tur podczas eksploatacji: 15-2 7°C.

• Gwarancja: 12 miesięcy.

Przykładowa specyfikacja ofertowa

Czynniki wpływające na wybór konfiguracji
zestawu komputerowego

Do najpowszechniej występujących można zaliczyć:
• przyszłe zastosowanie zestawu komputerowego,
• konkretny zakres prac wykonywanych przez użytkownika,
• budżet przewidziany na zestaw komputerowy i jego przygotowanie do

określonych prac,

• wybór systemu operacyjnego i innego oprogramowania oraz ich wymagania

sprzętowe,

• planowany okres użytkowania sprzętu komputerowego,
• okres gwarancji i wymogi dotyczące serwisowania,
• warunki specyfikacji przetargowej,
• czynniki finansowo-księgowe (sposób zaksięgowania zakupu, warunki amortyzacji

itp.

Czynniki wpływające na wybór konfiguracji
zestawu komputerowego

• Miejsce pracy zestawu bądź jego zastosowanie może decydować o doborze

podzespołów pod względem jakości.

• Jakość i wytrzymałość podzespołów mogą być podstawowymi czynnikami podczas

konfiguracji serwera.

• Częste problemy z zasilaniem wymagają szczególnej uwagi i powinny zostać

uwzględnione podczas doboru zasilacza, a nawet skłonić do uzupełnienia zestawu o
zasilacz awaryjny.

• Kolejnym czynnikiem, który należy brać pod uwagę jest oprogramowanie, które

zostanie na nim zainstalowane.

• Cena

• Gwarancja

C

FUNKCJE SYSTEMÓW
KOMPUTEROWYCH

I ICH WPŁYW NA DOBÓR

KONFIGURACJI

Podział systemów komputerowych

komputery-serwery,

stacje robocze,

terminale internetowe

(nettop),

biurowe,

domowe,

komputery do gier

i video,

sieciowe centra
multimedialne,

systemy przenośne.

Komputer-serwer

To niezwykle wydajny zestaw komputerowy z wyspecjalizowanym osprzętem
najwyższej jakości.

• Najczęściej jest on wyposażony w:

• specjalną obudowę z zestawem zasilaczy,

• serwerowy model procesora (np. Intel Xeon) lub kilka procesorów,

• płytę główną z wyspecjalizowanym chipsetem obsługującą kilka

procesorów,

• wydajną pamięć operacyjną z ECC,

• dyski twarde SCSI 15 000 obr./min połączone w macierzy RAID,

• karty sieciowe (IG lub 10G Ethernet)

• system zasilania awaryjnego UPS.

• systemem operacyjny realizującym zadania serwerowe w środowisku

sieciowym klient-serwer.

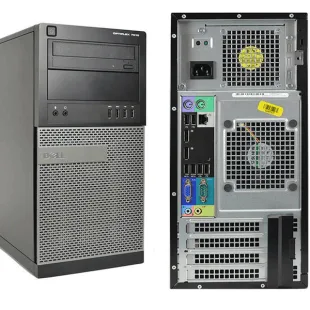

Stacja robocza

To

zestaw

komputerowy

działający

jako

klient

w infrastrukturze sieciowej klient-serwer i wyposażony
z wersję systemu operacyjnego dostosowanego do pracy
w środowisku domenowym lub grupie roboczej. Umieszcza
się go w obudowach typu Tower lub desktop i budowany
jest

na

bazie

firmowych

komponentów

w

celu

zapewnienia niezawodności.

Komputer biurowy

To typowy komputer osobisty bazujący na
niższej lub średniej klasy podzespołach; ma
płytę główną ze zintegrowaną większością
komponentów. Wykorzystuje się go do pracy
z pakietami oprogramowania biurowego
typu Office i używania poczty e-mail. Jest
montowany

w

obudowach

Tower

lub

desktop.

Komputer domowy

Z reguły najistotniejszym parametrem wyboru
konfiguracji takiego zestawu jest jego cena.
Najczęściej są to komputery o średniej klasy
podzespołach, z wielordzeniowym „domowym”
procesorem (np. Celeron), oddzielną kartą
graficzną,

nagrywarką

DVD

i

estetyczną

obudową. Coraz częściej kupowane są też
systemy komputerowe typu All-in-One.

Komputery All-in-One

Charakteryzują

się

brakiem

obudowy

komputerowej. Korzystając z rozwiązań
stosowanych prze firmę Apple, wszystkie
podzespoły montowane są w obudowie
monitora. Ponadto sam ekran monitora
umożliwia obsługę dotykową.

Komputery do gier i video

To komputer, w którym najważniejsza jest:

• obsługa grafiki komputerowej 3D czasu

rzeczywistego.

• procesor wielordzeniowy z najnowszych serii (np. i7),

• płyta główną z wydajnym chipsetem,

• wysokiej klasy karta graficzną (często również z

zastosowaniem technologii SL1 lub Cross Fire),

• wielokanałową kartę dźwiękową,

• kartę sieciową,

• wysokiej jakości monitor o dużej przekątnej i zestaw

głośnikowy z subwooferem.

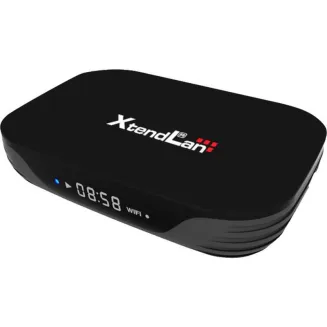

Terminale internetowe

Przeznaczone są do wykonywania
podstawowych zadań, takich jak
przeglądanie Internetu, dostęp do
aplikacji sieciowych i aplikacji
internetowych lub dokumentów.

Nettop

Typ

komputera

przeznaczony

do

wykonywania

podstawowych

zadań,

takich jak przeglądanie Internetu, dostęp
do aplikacji sieciowych i bogatych aplikacji
internetowych, dokumentów, audio/wideo
itp.

Słowo Nettop powstało z połączenia słów
Internet i pulpitu (ang. Internet Desktop),
podobnie do „Netizen”.

W porównaniu ze zwykłymi komputerami
nettopy są nie tylko mniejsze, lżejsze i tańsze,
ale także zużywają mniej energii.

Sieciowe centrum multimedialne

To

średniej

klasy

komputer

osobisty

wykorzystywany do odtwarzania filmów
w rozdzielczości HD, odtwarzania muzyki czy
korzystania

z Internetu.

Często

centra

multimedialne

mogą

spełniać

funkcję

domowej chmury, udostępniając zasoby
dyskowe System taki składa się ze średniej
klasy mikroprocesora 2- lub 4- rdzeniowego,
średniej

klasy

płyty

głównej

ze

zintegrowanymi elementami typu karta
graficzna, karta dźwiękowa, karta sieciowa,
a

także

pojemnego

twardego

dysku,

średniej klasy zasilacza oraz obudowy typu
SFF (np. HTPC).

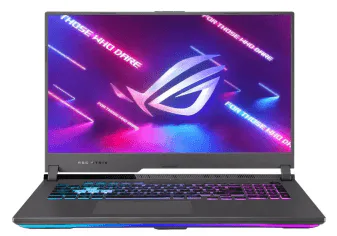

Komputery przenośne

Do grupy przenośnych systemów komputerowych zaliczamy:

• Laptopy

• Netbooki

• Palmtopy

• Smartfony

• Tablety PC

• Ultrabooki

Główną ich funkcją jest wykonywanie zadań
komputera osobistego w warunkach mobilnych.

C

ZASADY WŁAŚCIWEJ KONFIGURACJI

ZESTAWU KOMPUTEROWEGO

Konfiguracja ofertowa

W

przypadku

konfiguracji

ofertowej

do

przetargu

musimy

pamiętać

o

następujących zasadach:

• konfiguracja musi spełniać wymagania konieczne zawarte w specyfikacji

przetargowej,

• oferowany sprzęt komputerowy powinien spełniać maksymalnie dużo parametrów

opcjonalnych czy dodatkowych zawartych w specyfikacji przetargowej,

• oferta powinna zawierać najniższą możliwą cenę sprzedaży,

• procedury przetargowe mogą trwać kilka tygodni, dlatego podzespoły zawarte

w specyfikacji powinny być dostępne u naszych dystrybutorów w odpowiedniej
ilości i przez cały czas,

• serwis obejmujący podzespoły powinien być rzetelny, a gwarancja ogólnie uzna-

walna.

Czynniki ofertowe

Do szczegółowych czynników, jakie należy brać podczas tworzenia konfiguracji dla
konkretnego klienta należą:

• opis stanowiska, na którym będzie używany zestaw komputerowy (od tego zależy np.

wybór obudowy czy monitora),

• warunki pracy, czyli temperatura, cyrkulacja powietrza czy oświetlenie,

• odległości między jednostką centralną a klawiaturą i myszką (w przypadku większej niż

1,5 metra można zasugerować wybór urządzeń bezprzewodowych),

• obciążenie komputera, czyli ilość godzin dziennego wykorzystywania go,

• typ użytkownika (dziecko czy osoba dorosła),

• dysfunkcje użytkownika (słaby wzrok, brak sprawności manualnej, niedosłuch itp.),

• typ sieci w jakiej ma pracować (LAN czy Wi-Fi).

Certyfikat CE

Podczas kompletowania dokumentacji dotyczącej oceny zgodności zestawu
z dyrektywami kompatybilności elektromagnetycznej najważniejszy jest dobór
podzespołów dobrej jakości i wyposażonych w indywidualne certyfikaty CE.

Oznaczenie CE na wyrobie jest deklaracją producenta lub
jego upoważnionego przedstawiciela, że oznakowany
produkt

spełnia

wymagania

dyrektyw

Nowego

Podejścia lub rozporządzeń związanych procesem oceny
zgodności.

C

KOMPATYBILNOŚĆ PODZESPOŁÓW

Pojęcie kompatybilności

Kompatybilność to cecha oprogramowania oraz sprzętu,
która umożliwia bezproblemową współpracę, a w szczególności
wymianę danych.

Kiedy dane urządzenie współpracuje ze starszą wersją
oprogramowania, mówi się, że jest kompatybilne wstecznie.

Kiedy starsze aplikacje są przystosowane do bezproblemowej
pracy z nowszymi programami, mówi się o kompatybilności
wstępującej.

Dobór podzespołów

Znając już funkcję zestawu komputerowego, dla którego opracowujemy
specyfikację, dobieramy kolejne podzespoły według przykładowej kolejności:

• określamy model płyty głównej w odpowiednim formacie,

• dobieramy kompatybilny procesor i system chłodzenia,

• dobieramy kompatybilne moduły pamięci, wykorzystując technologie możliwe

do wykorzystania na danej płycie głównej (np. dual, ECC),

• dobieramy kartę graficzną do posiadanych przez płytę złącz i funkcji

komputera,

• wybieramy pamięci masowe: dysk twardy i napęd optyczny,

• jeżeli jest to niezbędne, dobieramy inne karty rozszerzeń,

Dobór podzespołów - cd

• wybieramy obudowę pasującą do formatu płyty głównej i taką, w której bez

problemu zamontujemy pozostałe podzespoły,

• na tym etapie możemy określić faktyczne zapotrzebowanie na moc wszystkich

podzespołów i z odpowiednim naddatkiem dobierać zasilacz,

• na koniec wybieramy odpowiednie do funkcji zestawu pozostałe elementy:

monitor, myszkę, klawiaturę i inne urządzenia wejścia/wyjścia.

Przykład:

Jeżeli wybraliśmy płytę główną, która posiada gniazdo socket 2011 i obsługuje wyłącznie
pamięci DDR3 o częstotliwości 1600 i 1866 MHz, dobierając procesor i pamięć, musimy
zdecydować się na modele o takich samych parametrach technicznych, aby zapewnić
kompatybilność

zestawu.

W

tabeli

3.2

przedstawiono

porównanie

podzespołów

z zaznaczeniem parametrów kompatybilnych (kolor zielony) i niezgodnych (kolor czerwony).

C

DZIĘKUJĘ ZA UWAGĘ

a

M
