Revisão Projeto Auxiliado por Computador 3D

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

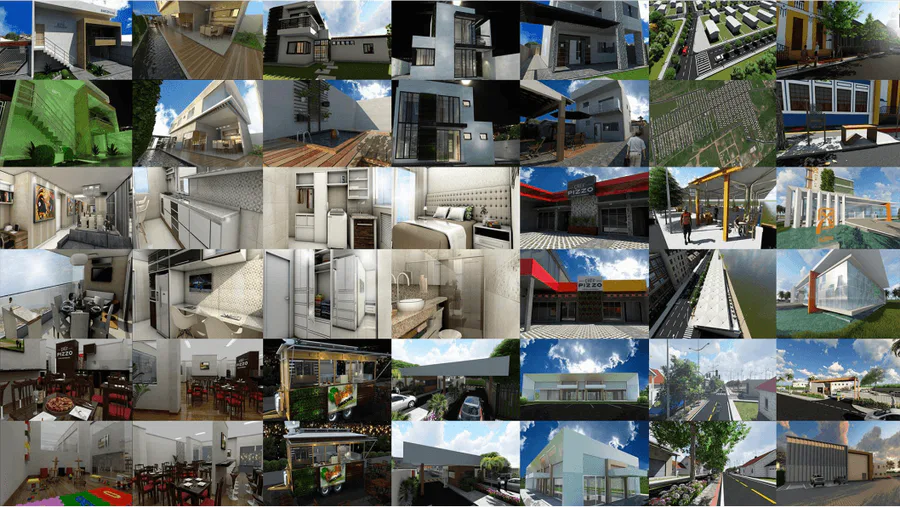

A maquete eletrônica, também conhecida por maquete digital ou virtual, é a simulação volumétrica de um desenho industrial ou projeto arquitetônico produzido em ambiente computacional, utilizando modelagem tridimensional.

Machado, Maryse Melul (2005). Computação Gráfica em Escritórios de Projeto.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Por isso, para um arquiteto, engenheiro ou quem trabalha com gestão de obras, é muito importante que conheça pelo menos um programa para poder criar, editar e manusear as maquetes.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

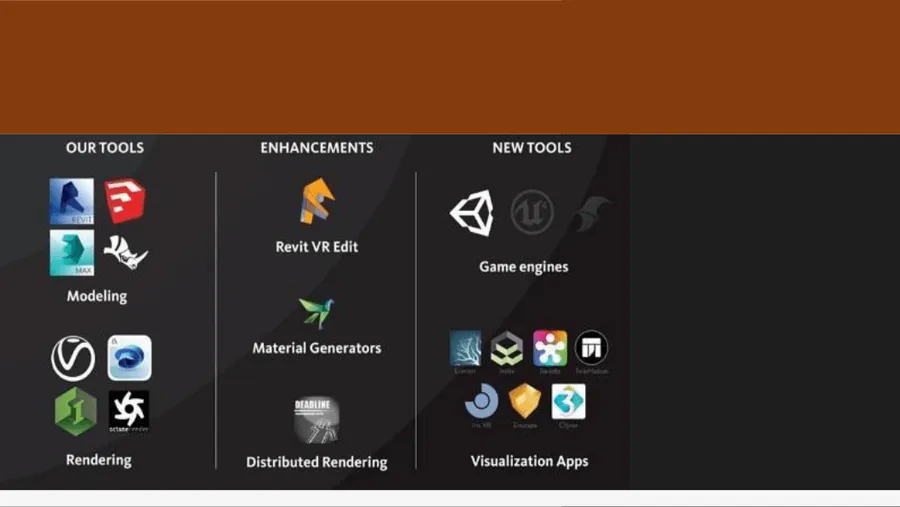

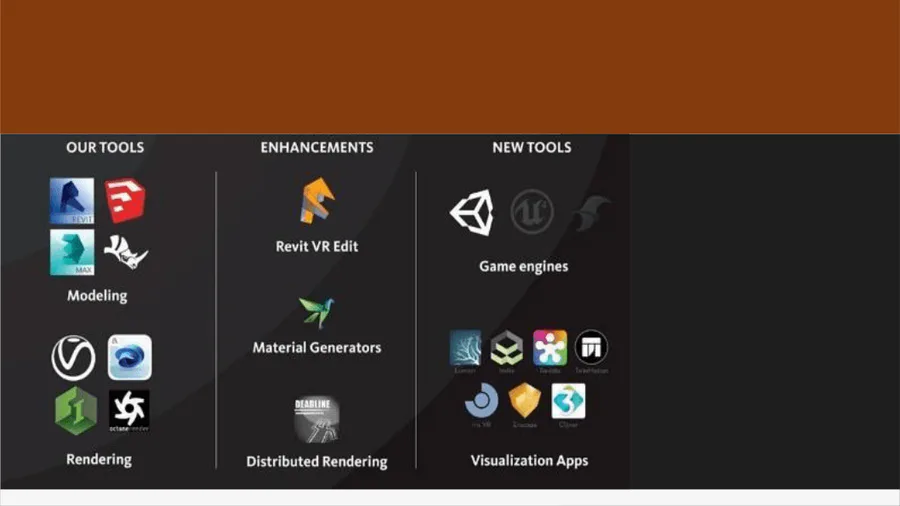

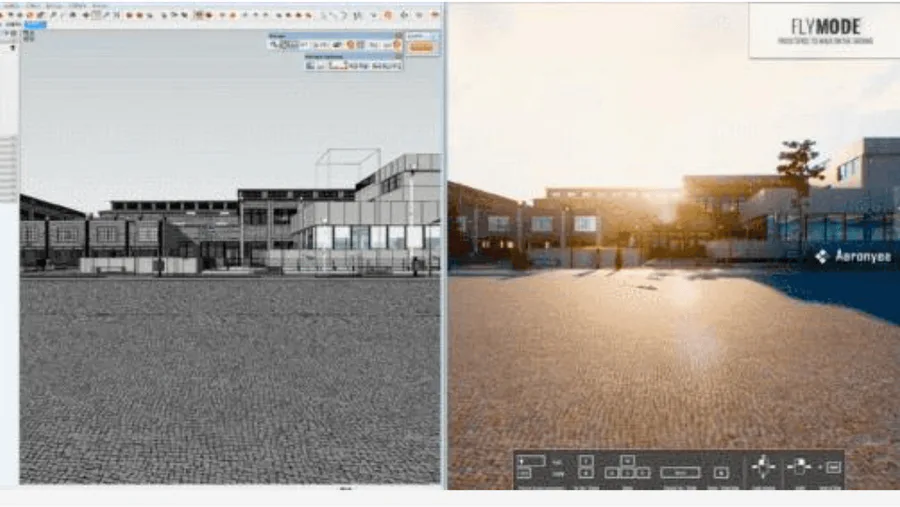

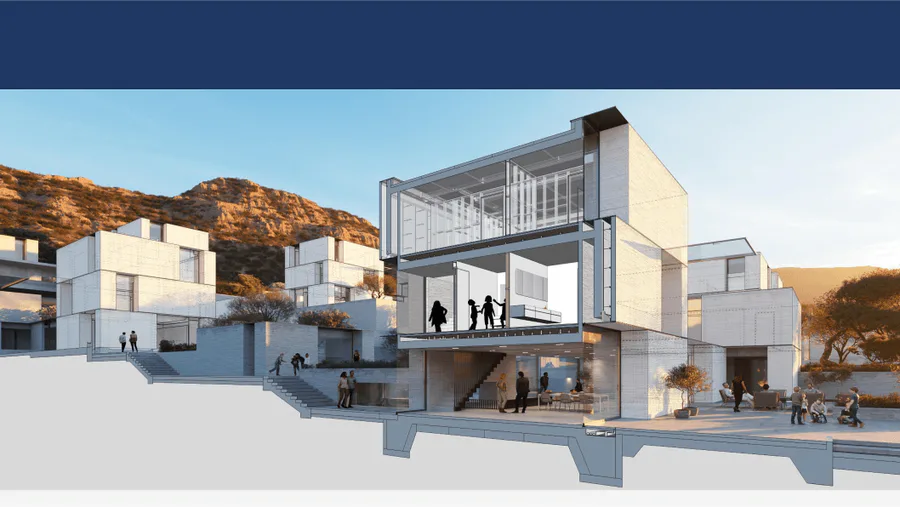

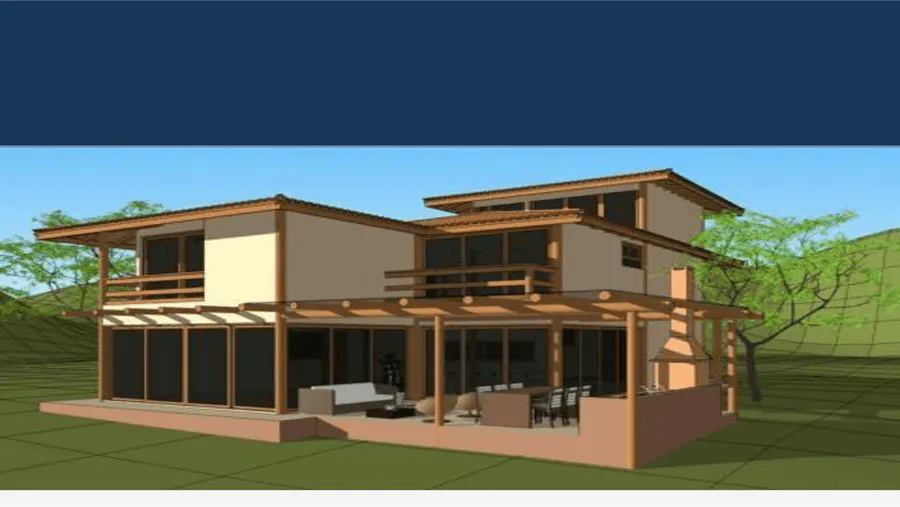

Uma boa renderização faz toda a diferença na apresentação de um projeto. Para o arquiteto é fácil vislumbrar as ideias projetadas para a obra. Mas para o cliente isso não é tão simples.
Tirar os conceitos do papel e ilustrá-los da forma mais realística por meio de uma planta 3D é um ponto obrigatório para melhorar a comunicação entre contratante e prestador de serviço.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Renderização é o processo pelo qual se obtém o produto final de um processamento digital qualquer. Este processo aplica-se essencialmente em programas de modelagem 2D e 3D, bem como imagem, áudio e vídeo.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

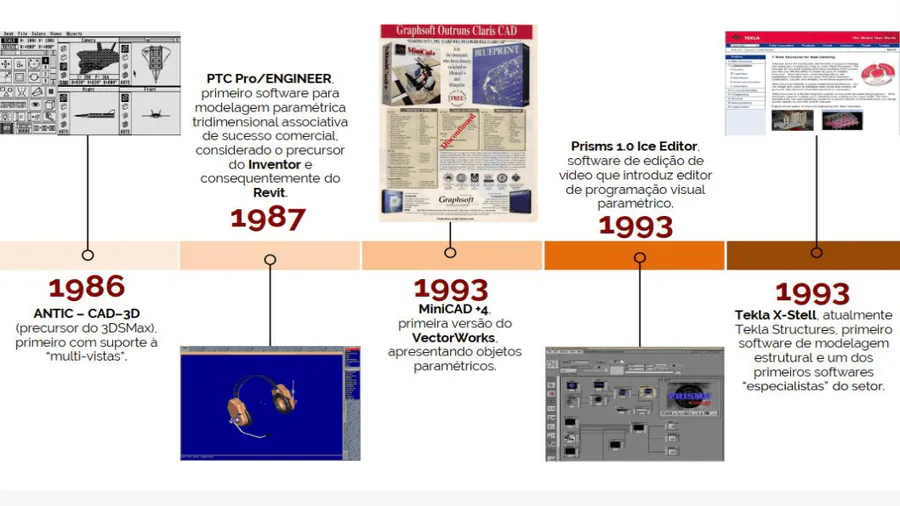

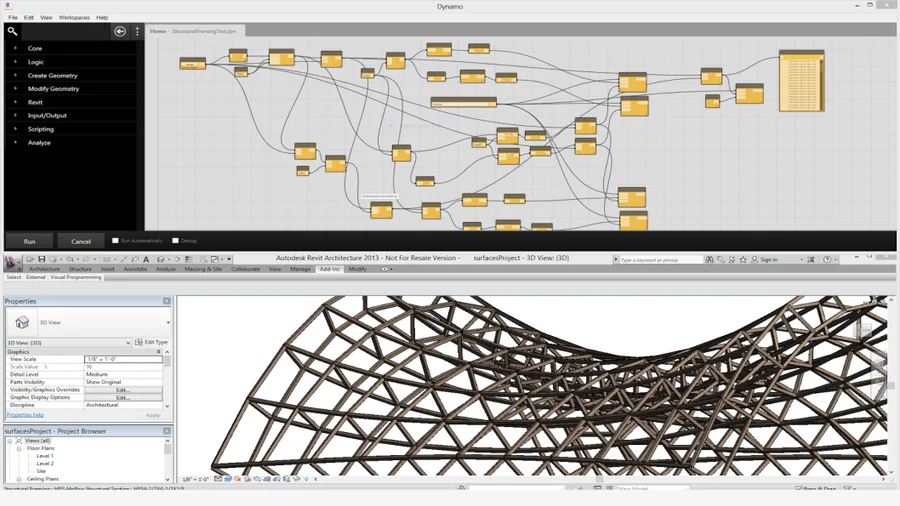

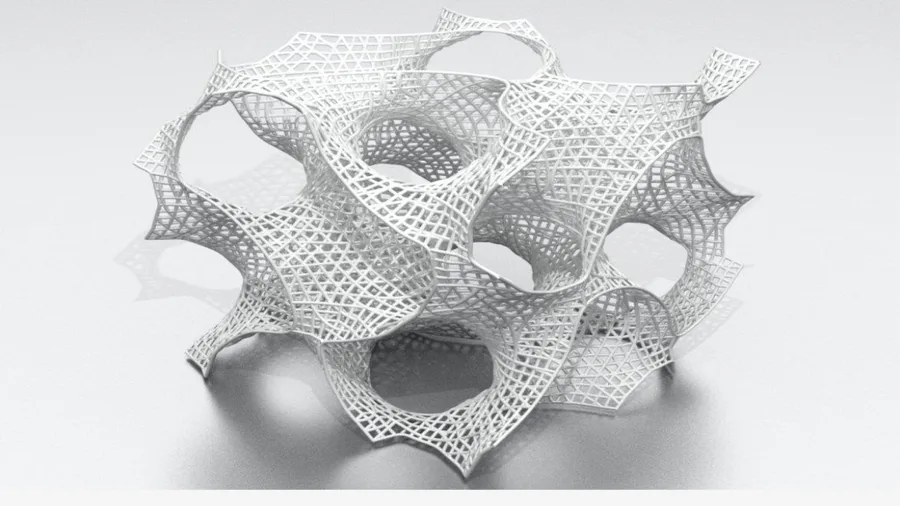

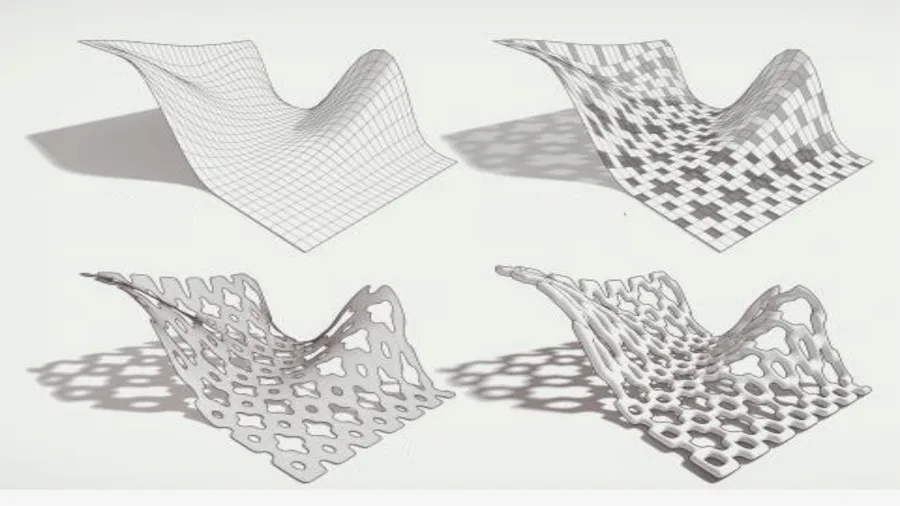

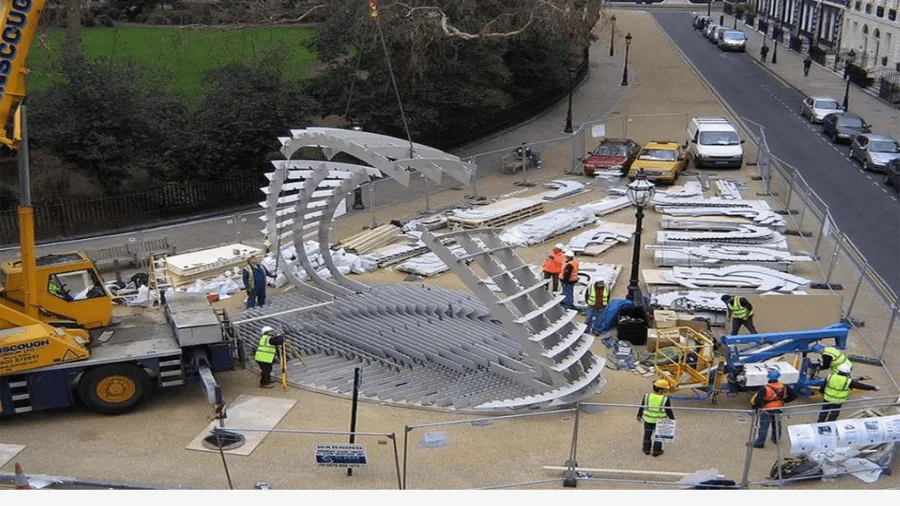

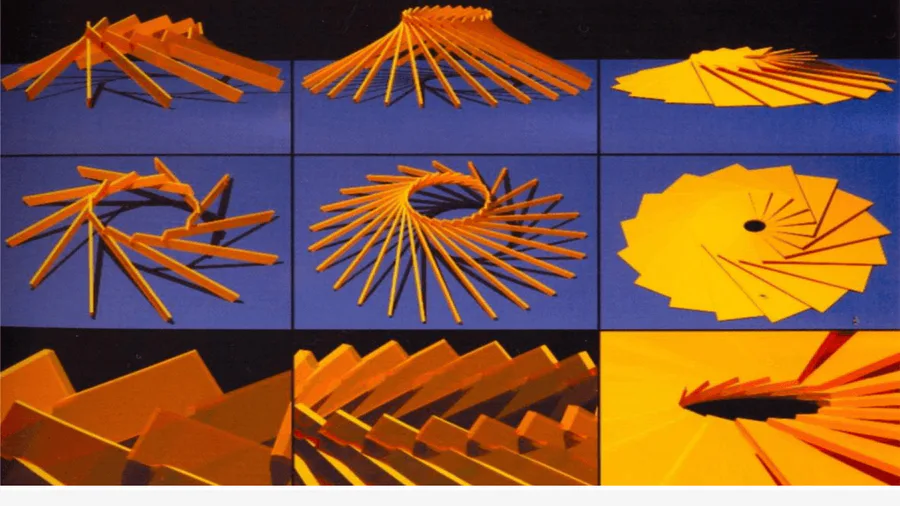

O projeto paramétrico se origina de dados diversos como a carta solar, ventos
predominantes, entre outras condições as quais geram parâmetros. A partir daí, ocorre a
intensa utilização da computação gráfica e a análise dos parâmetros por meio de algoritmos.
Os algoritmos mostram o passo a passo para os procedimentos necessários à resolução e
execução de uma tarefa.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

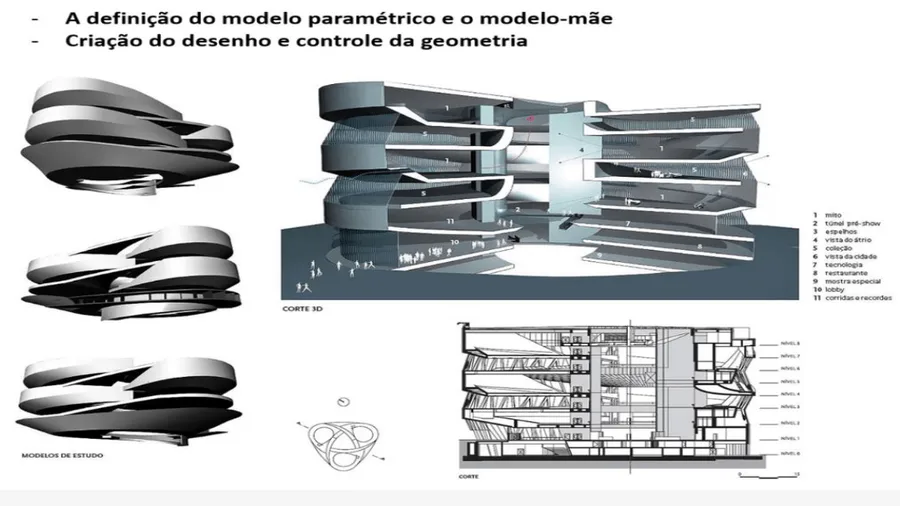

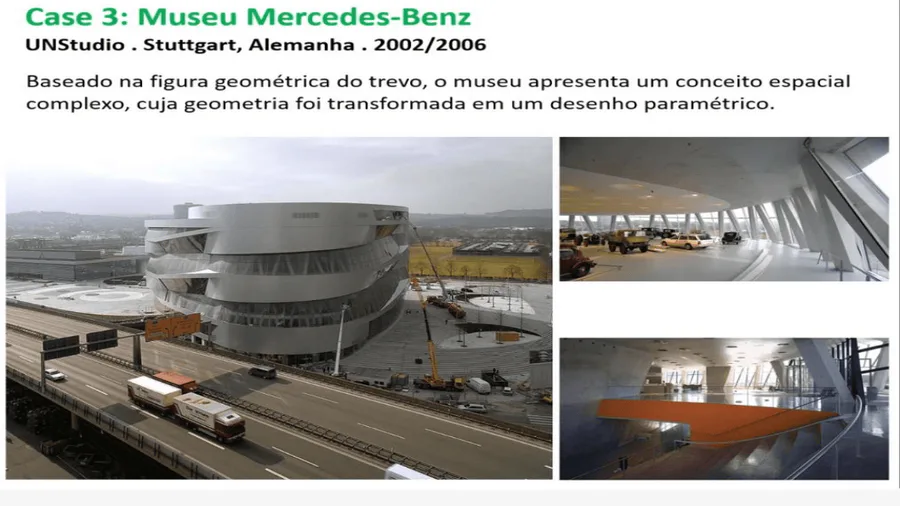

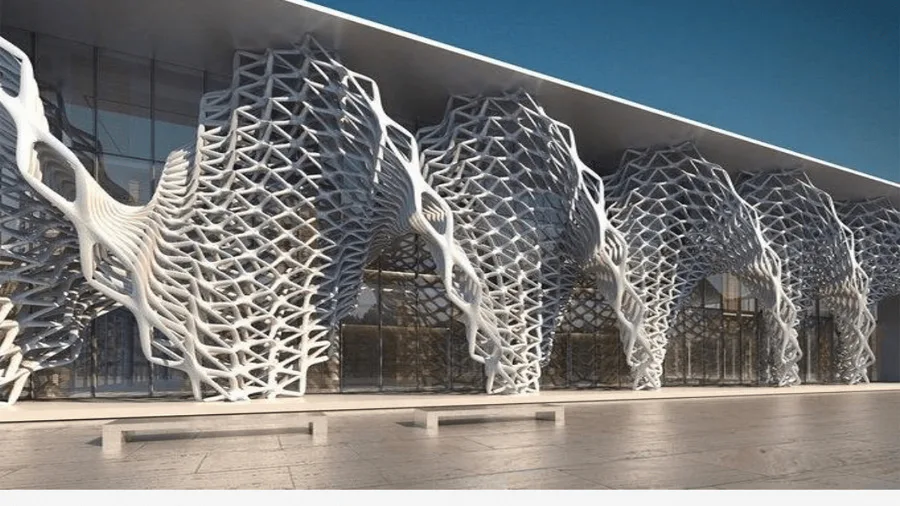

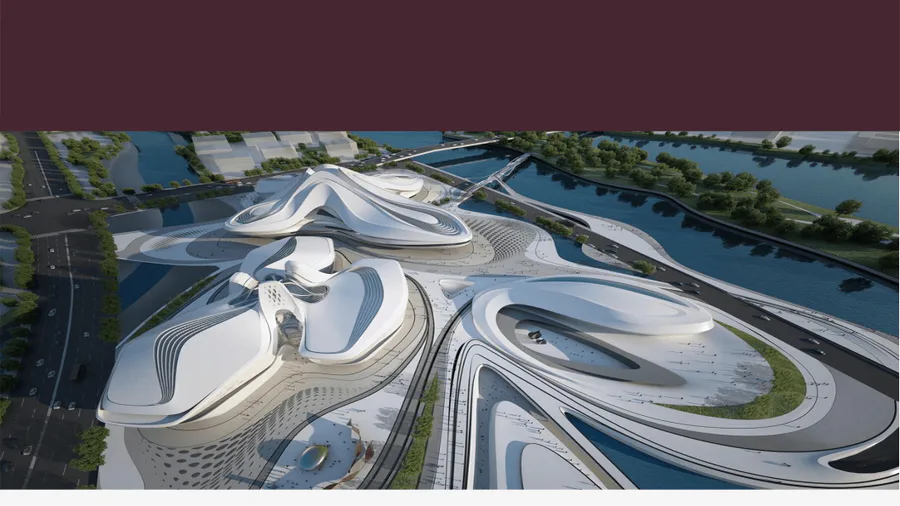

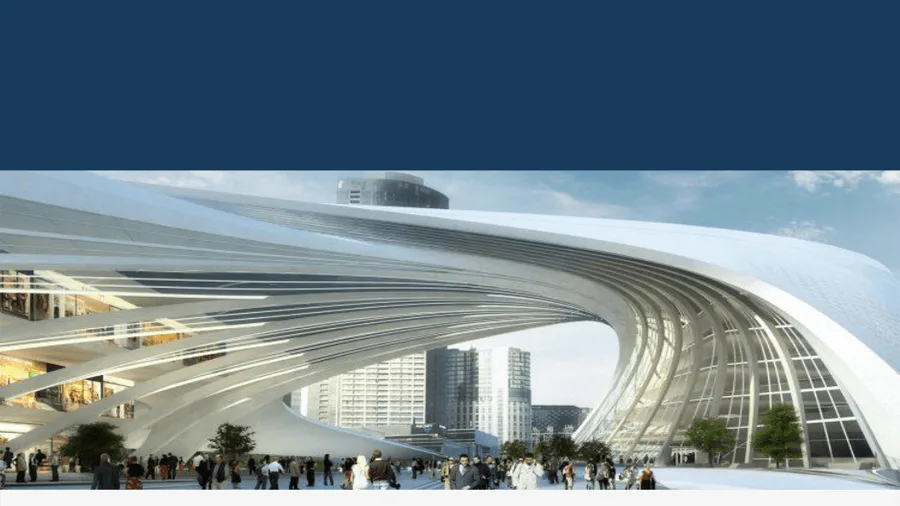

Nos últimos anos, Patrick Schumacher e Zaha Hadid desenvolveram uma série de projetos urbanos com forte caráter experimental, explorando, por um lado, o vocabulário tipológico da tradição urbanística e, por outro, sistemas de desenho paramétrico, visando ao desenvolvimento de novas formas urbanas ou novas geometrias urbanas complexas.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

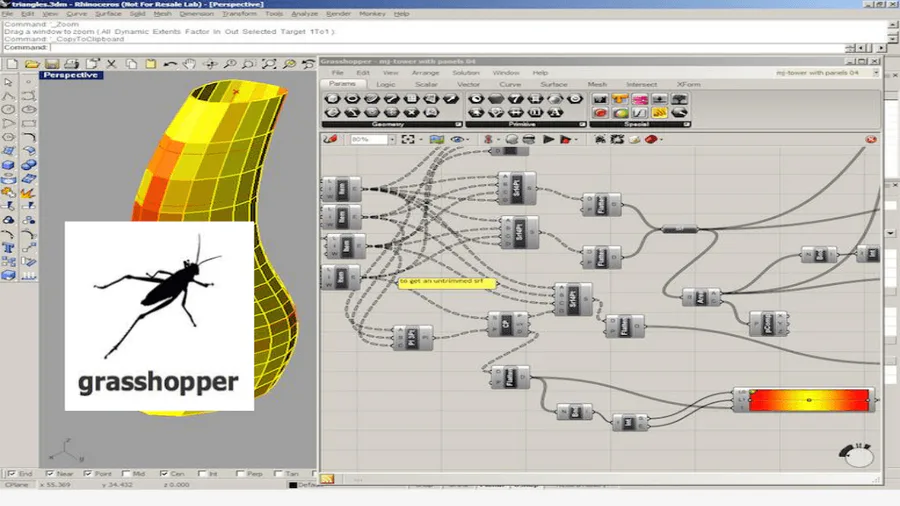

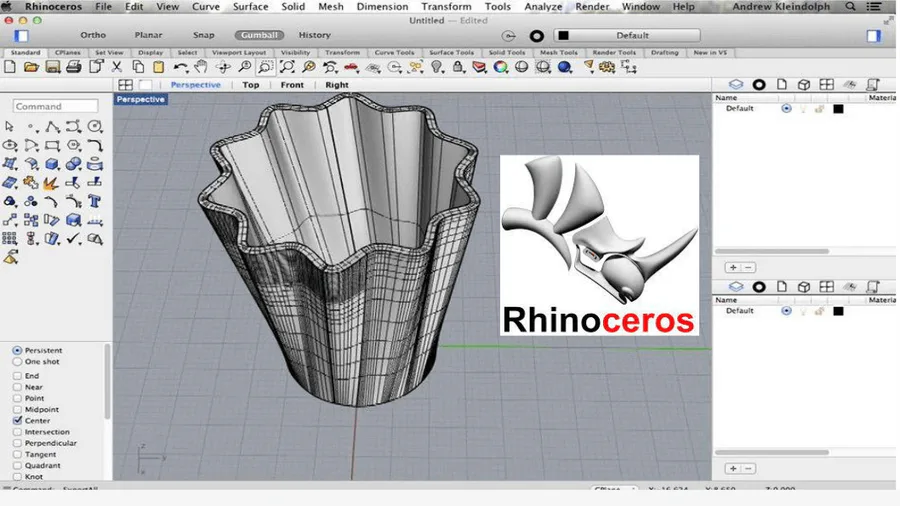

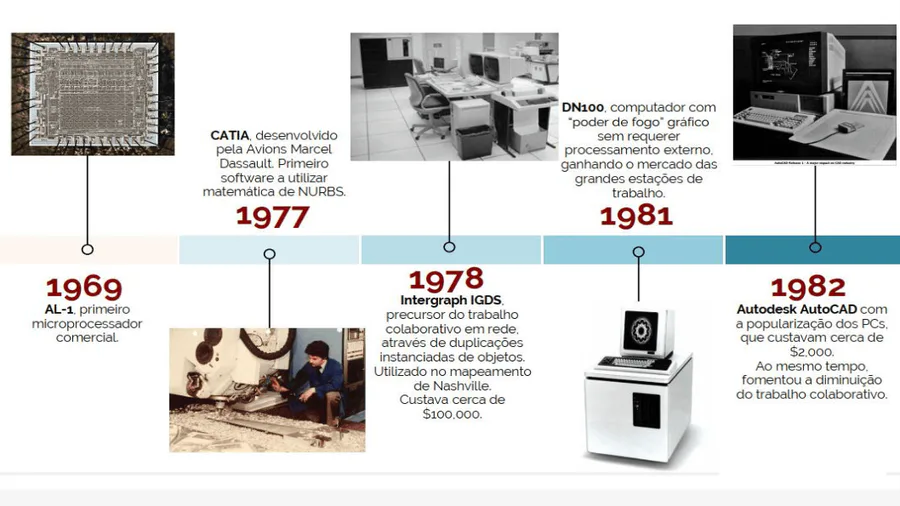

É um modelo matemático usado regularmente em programas gráficos para gerar e representar curvas e superfícies.
Permite a representação de formas geométricas de uma forma compacta. Elas podem ser eficientemente moldadas por programas de computador e ainda permitem uma fácil interação com o utilizador. Superficies NURBS são funções de dois parâmetros mapeados para uma superfície tridimensional.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte – UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte – UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte – UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Fonte:

SILVA, Leonária Araújo Silva, et al. O ensino das disciplinas de desenho técnico e a metodologia BIM sob a ótica dos
alunos da engenharia civil e agronomia. Confea.org.br

PIEGL, Les e TILLER, Wayne. The NURBS Book, Springer-Verlag. 1997.

van Nederveen, G. A. e F. P. Tolman (1992). "Modelling multiple views on buildings." Automation in Construction.

HOLSBACK, Marcelo. Introdução a Conceitos e Processos em BIM. 2019

Imagens extraídas de:
•pesquisa por "arquitetura paramétrica”, no Google.com/imagem

•pesquisa por “thorsten franck”, no Google.com/imagem

•pesquisa por “c space drl”, no Google.com/imagem

•pesquisa por “museu merceds stuttgart”, no Google.com/imagem

•pesquisa por “nurbs”, no Google.com/imagem

•pesquisa por “rhino grasshoper”, no Google.com/imagem

•pesquisa por “uso do bim”, no Google.com/imagem

•pesquisa por “bim revit”, no Google.com/imagem

•pesquisa por “revit vs autocad”, no Google.com/imagem

2022 – Prof. Leandro Adhan – Centro Universitário do Norte – UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau - UNINASSAU

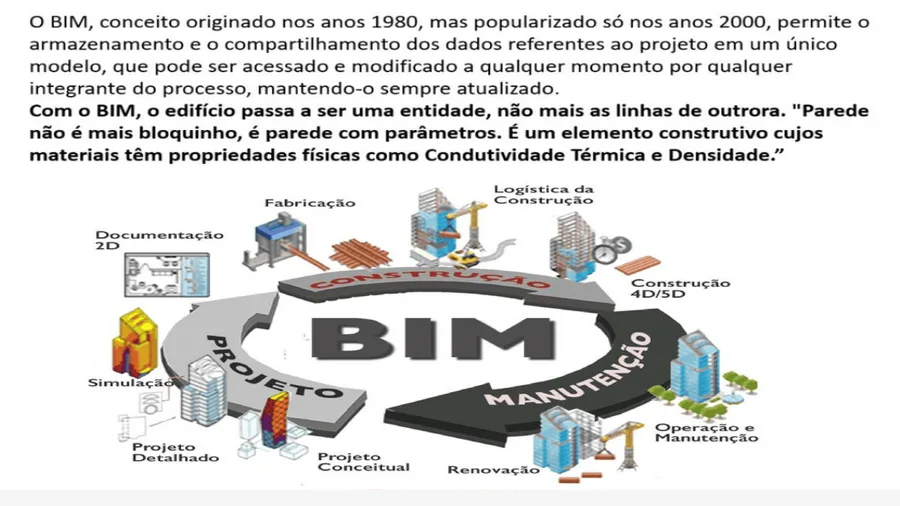

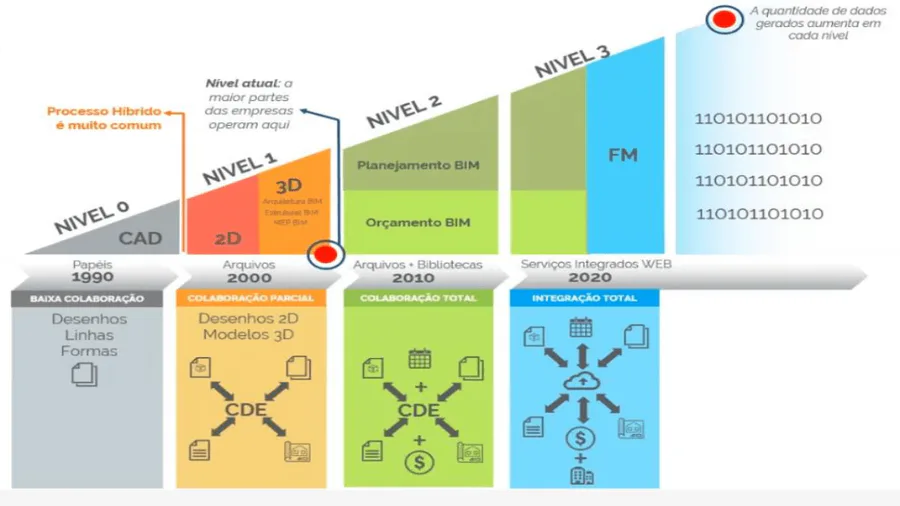

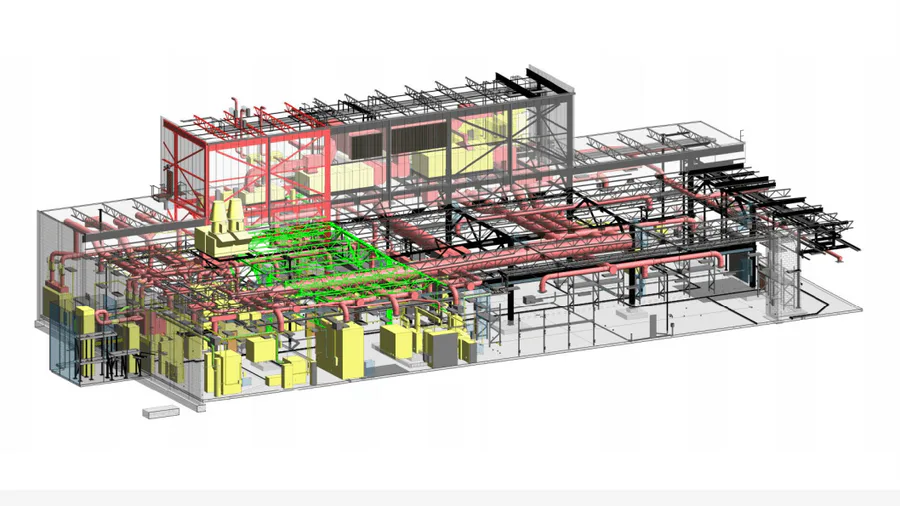

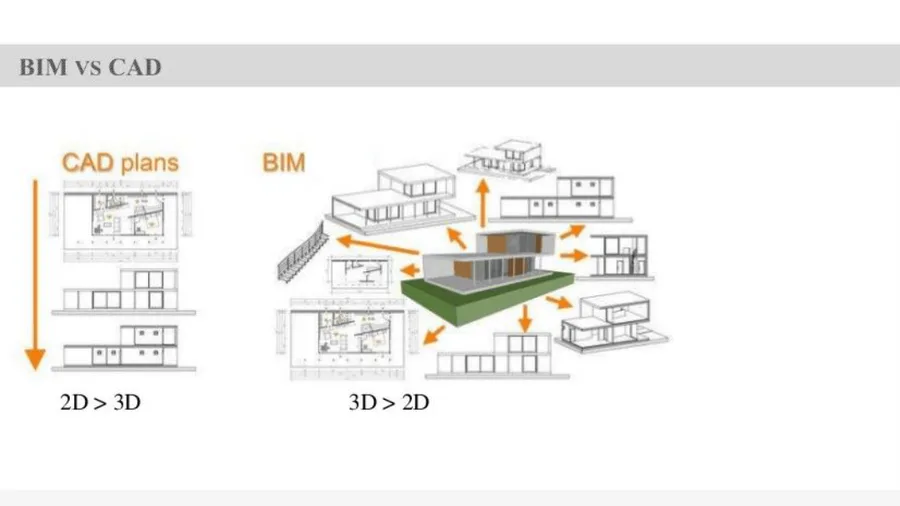

Com a entrada em vigor do decreto nº 9.377 em maio de 2018, a plataforma BIM tornou-se parte de uma
estratégia nacional que visa incentivar o uso dessa tecnologia em âmbito nacional.
A partir de 2021, a modelagem 3D será exigida para a elaboração de projetos públicos de Arquitetura e
de Engenharia.
A iniciativa pretende aumentar em dez vezes a implantação da plataforma BIM. Com isso, espera-se que
50% do PIB da construção civil utilize a metodologia até 2024.

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau - UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

Com a entrada em vigor do decreto nº 9.377 em maio de 2018, a plataforma BIM tornou-se parte de uma
estratégia nacional que visa incentivar o uso dessa tecnologia em âmbito nacional.
A partir de 2021, a modelagem 3D será exigida para a elaboração de projetos públicos de Arquitetura e
de Engenharia.
A iniciativa pretende aumentar em dez vezes a implantação da plataforma BIM. Com isso, espera-se que
50% do PIB da construção civil utilize a metodologia até 2024.

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau - UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau - UNINASSAU

Ele trata sobre informações que são geradas durante o projeto e execução de uma
edificação, e dados que precisam ser entregues posteriormente, como manuais de uso e
manutenção, tabelas com os materiais usados em cada projeto (arquitetônico, estrutural,
hidrossanitário, elétrico, etc), documentos e certificados legais, e dados de diversas outras
áreas.

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau - UNINASSAU

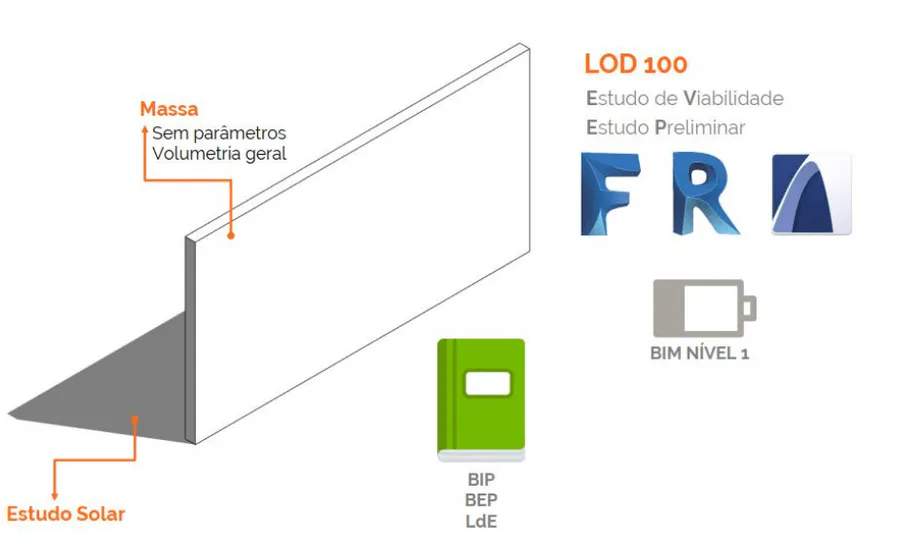

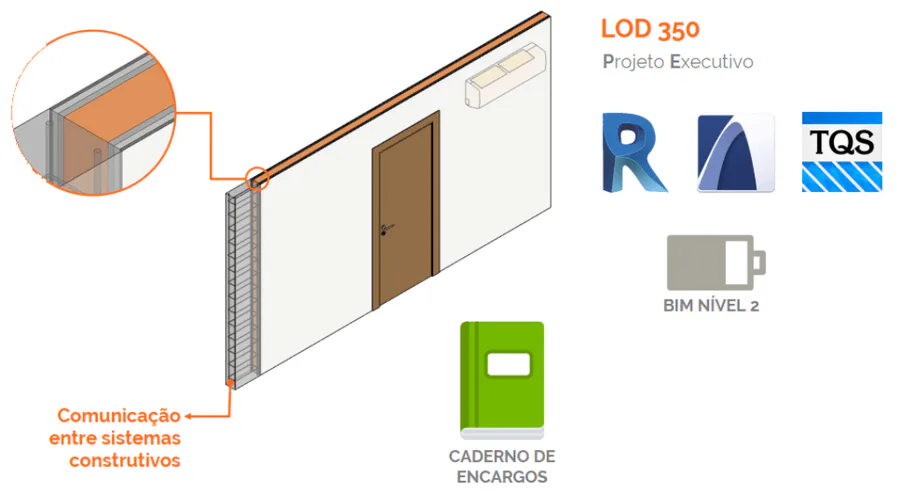

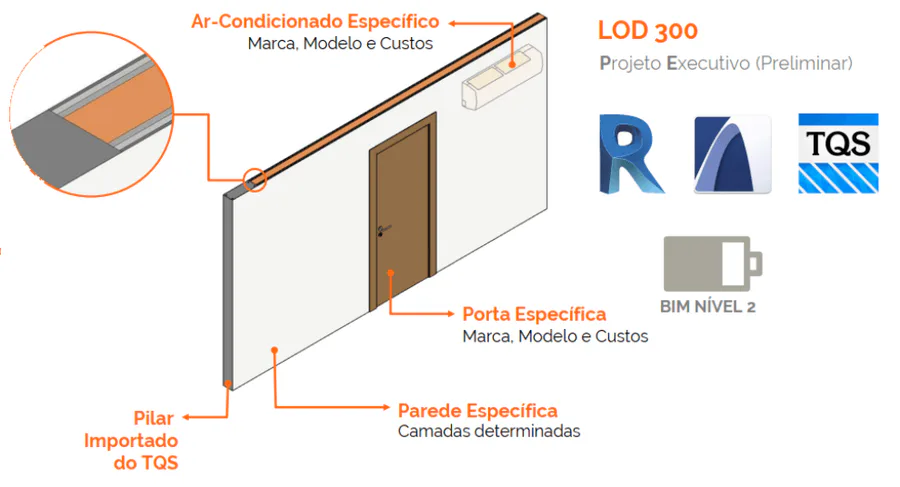

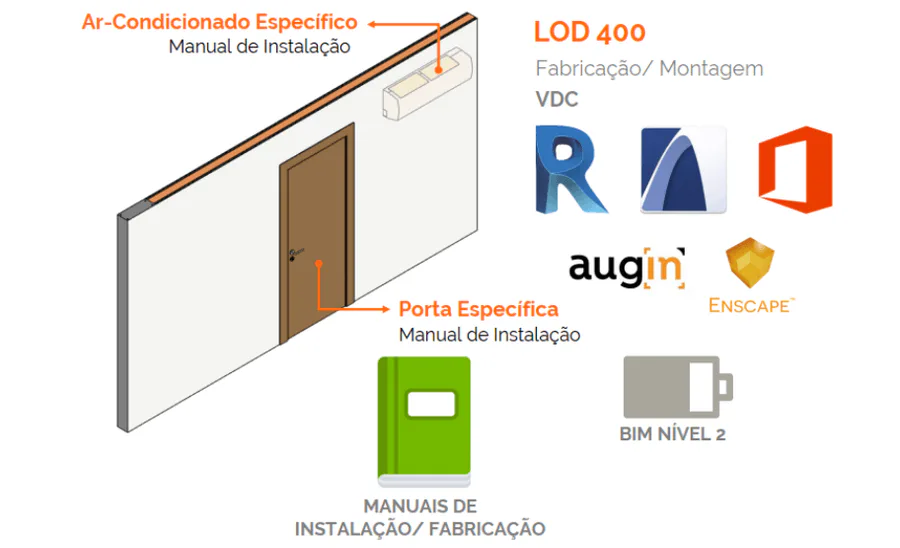

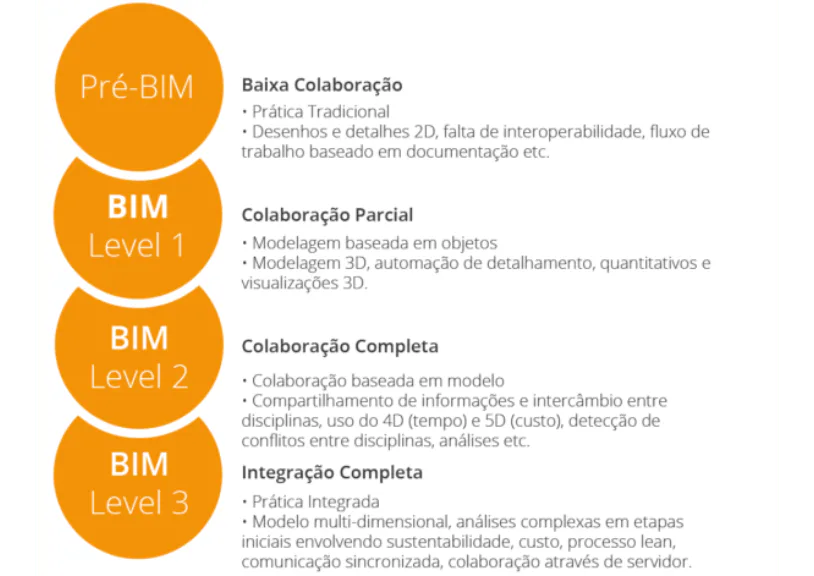

O LOD (Level of Development) é uma classificação sugerida pelo AIA (Instituto Americano
de Arquitetura) para organizar as etapas do desenvolvimento de um empreendimento em
BIM. Dessa forma é possível situar que nível de informações é preciso ter em cada etapa e
determinar um nível de confiabilidade para esses dados.

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau - UNINASSAU

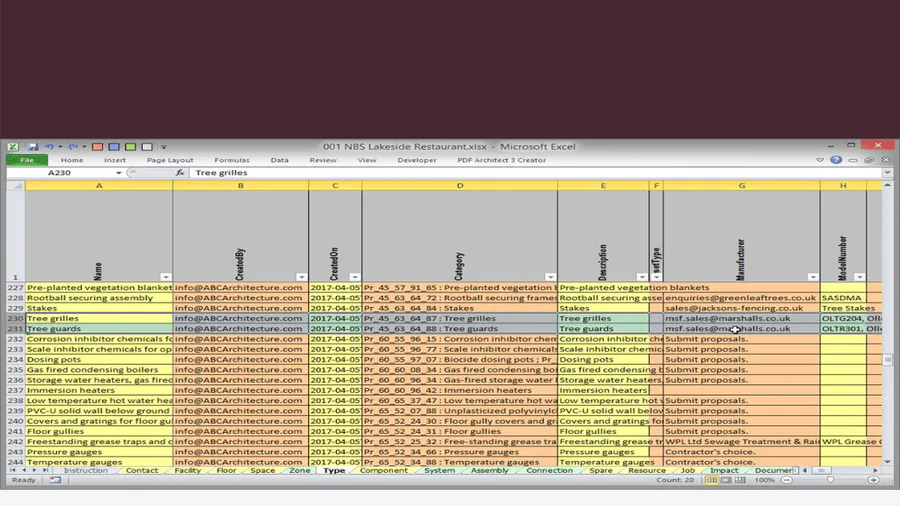

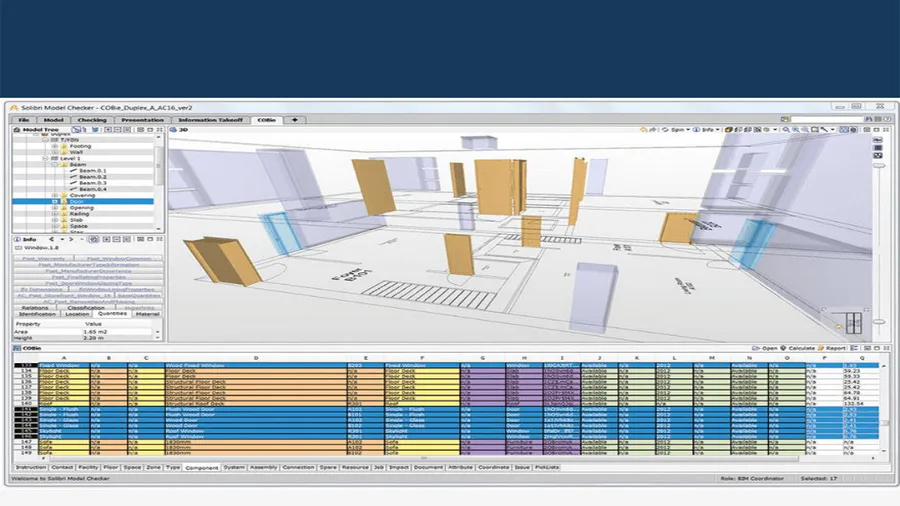

COBie é um acrônimo para “Constructions operations building information Exchange” e, de
forma bem superficial, pode-se compreender como uma compilação de planilhas e dados
dos cômodos ou uma tabela unificada que contém todos os ativos de um edifício.

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

Ele trata sobre informações que são geradas durante o projeto e execução de uma
edificação, e dados que precisam ser entregues posteriormente, como manuais de uso e
manutenção, tabelas com os materiais usados em cada projeto (arquitetônico, estrutural,
hidrossanitário, elétrico, etc), documentos e certificados legais, e dados de diversas outras
áreas.

2022 – Prof. Leandro Adhan – Centro Universitário Maurício de Nassau- UNINASSAU

Multiple Choice

Qual é o principal objetivo do uso do BIM na arquitetura?

• Representar apenas a geometria de um edifício.


• Facilitar o processo de construção.


• fornecer informações detalhadas sobre materiais de construção.


• Automatizar a gestão de recursos humanos.


Multiple Choice

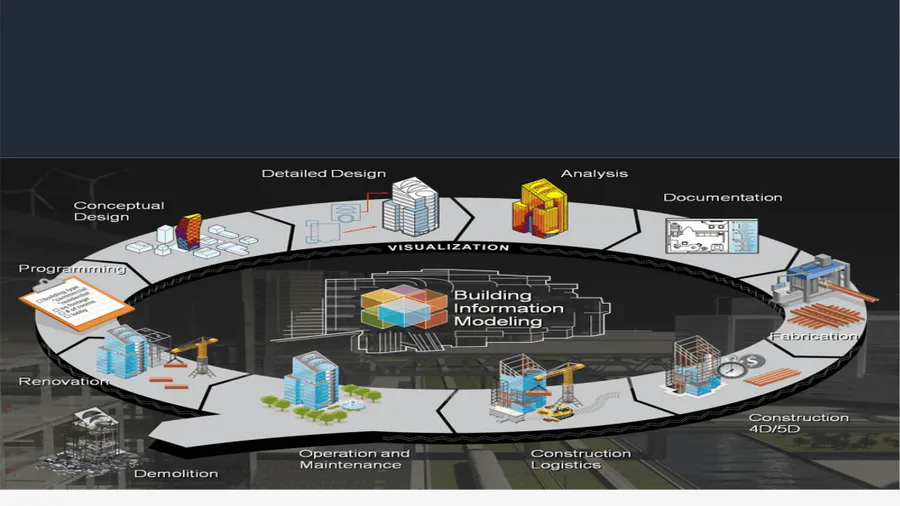

Quais são as principais etapas de um ciclo de vida de projeto BIM?

• Concepção, projeto esquemático, projeto de construção, revisão e demolição.

• Planejamento, construção, pós-construção, manutenção e descarte.

• Investigação, projeto, construção, manutenção e remoção.

• Modelagem, renderização, aprovação, construção e inspeção.

Multiple Choice

Como o BIM pode contribuir para a sustentabilidade na arquitetura?

• Reduzindo a complexidade dos projetos.

• Aumentando o uso de materiais não renováveis.

• Permitindo simulações de desempenho energético.

• Minimizar a necessidade de regulamentações ambientais.

Multiple Choice

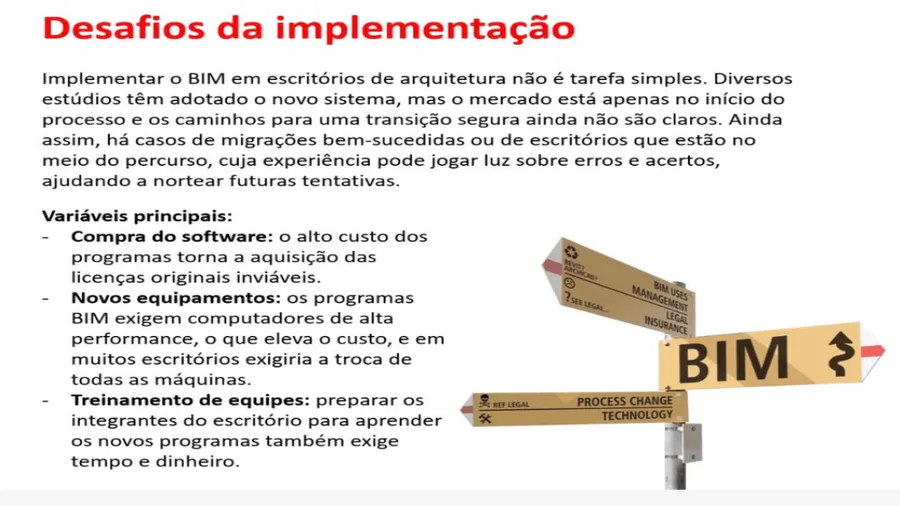

Qual é o principal desafio na adoção do BIM na arquitetura?

• Valores de software de modelagem BIM disponível no mercado.

• Dificuldade em treinar profissionais para usar o BIM.

• Falta de capacidade dos computadores para executar o BIM.

• 1. Incompatibilidade do BIM com outras tecnologias da construção.


Multiple Select

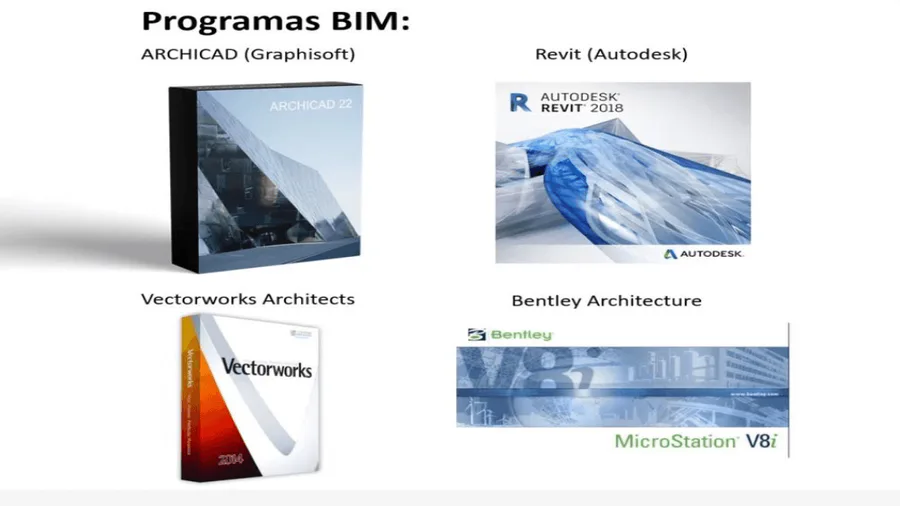

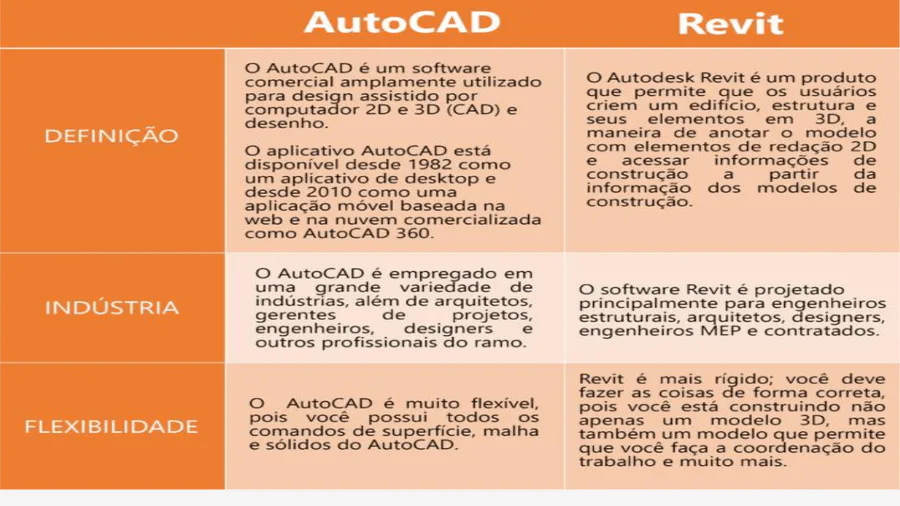

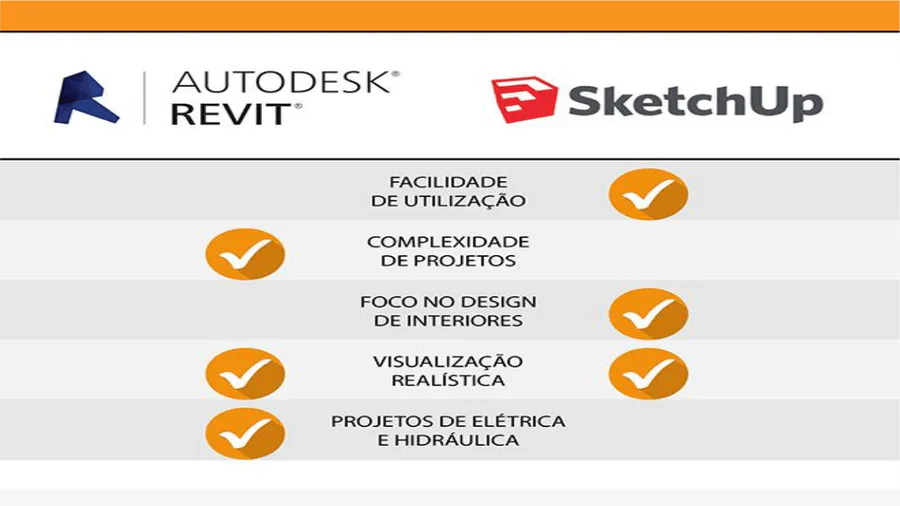

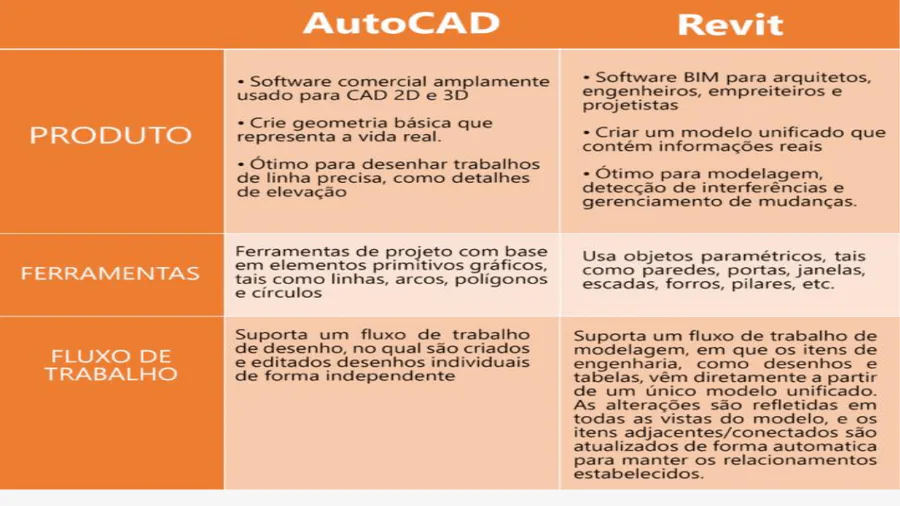

Qual software a seguir não é categorizado como BIM na arquitetura?

• ArchiCAD

• AutoCAD.

• Revit

• SketchUp

Multiple Choice

O que é um "IFC" (Industry Foundation Classes) em um contexto BIM?

• Um tipo de arquivo de imagem com informação.

• Um padrão para a troca de informações de modelos BIM.

• Uma ferramenta de conversão de desenho 2D para 3D.

• Um software de modelagem BIM.

Multiple Choice

O que significa a sigla "BIM"?

• Base Integrada de Modelagem.

• Gestão da Informação Predial.

• Modelagem de Informação de Construção.

• Modelo de Informação de Gestão.

Multiple Choice

Qual é uma das principais vantagens do BIM na fase de projeto inovador?

• Redução do tempo na documentação gráfica.

• Redução dos custos de construção.

• Maior dificuldade na colaboração entre equipes.

• Diminuição da precisão no planejamento.

Multiple Choice

Qual é o objetivo do LOD (Nível de Desenvolvimento) em um modelo BIM?

• Define o tamanho do arquivo do modelo.

• Estabelecer um limite de profundidade de visualização.

• ndicar o nível de detalhe e desenvolvimento do modelo.

• Definir a legislação local relacionada à construção.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

A maquete eletrônica, também

conhecida por maquete digital ou virtual, é a simulação

volumétrica de um desenho industrial ou projeto arquitetônico produzido em ambiente
computacional, utilizando modelagem tridimensional.

Machado, Maryse Melul (2005). Computação Gráfica em Escritórios de Projeto.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Se comparado com o “imóvel modelo” do projeto, muito utilizado nos stands de vedas de
condomínios, construir uma maquete eletrônica que demonstre o projeto em 3D fica muito mais
barato e pode ser utilizada para construção e reforma de residências independentes.
Esta maquete também, torna o resultado final do projeto mais visível para o responsável pela sua
execução e isso faz com que se economize tempo para finalizar a obra.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

A mudança de ideia do cliente faz parte e as alterações sejam uma constante presença na
execução de uma obra residencial ou até mesmo comercial.
Neste ponto de vista, a maquete eletrônica é uma excelente aliada, pois a mesma pode ser
alterada facilmente. Isso contribui para a agilidade no tempo de concepção e execução do
Projeto.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Por isso, para um arquiteto, engenheiro ou quem trabalha com gestão de obras, é muito
importante que conheça pelo menos um programa para poder criar, editar e manusear as
maquetes.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Renderização é o processo pelo qual se obtém o produto final de um
processamento digital qualquer. Este processo aplica-se essencialmente
em programas de modelagem 2D e 3D, bem como imagem, áudio e
vídeo.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

2020 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

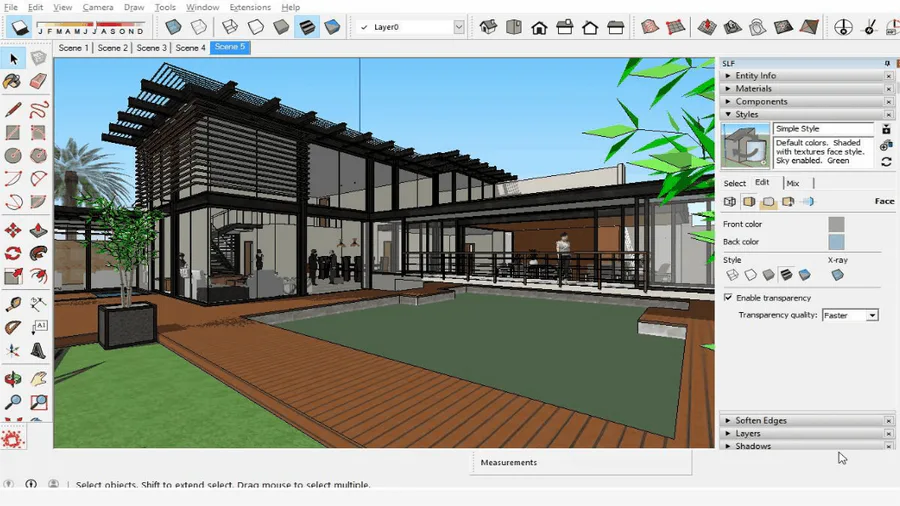

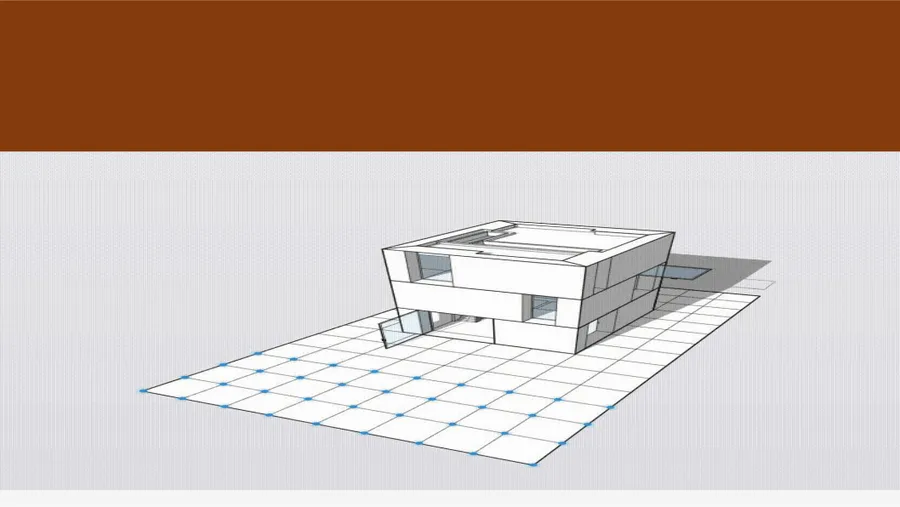

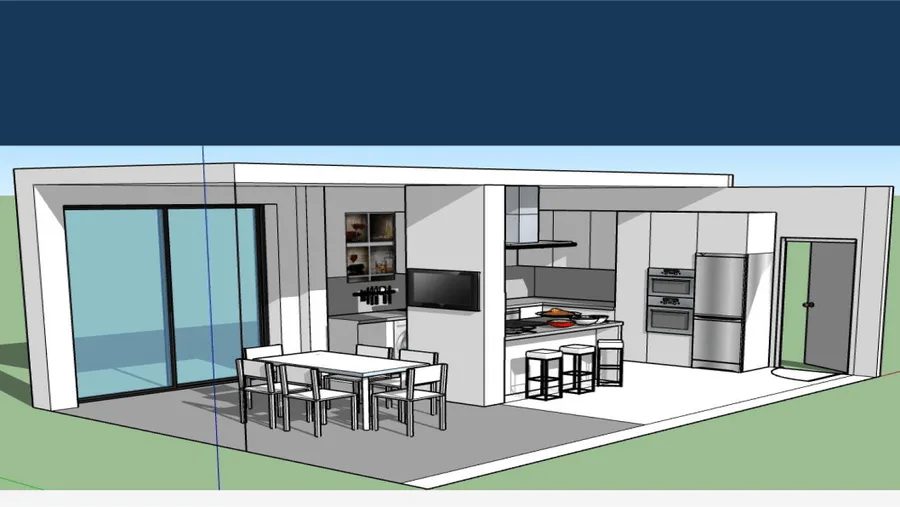

Primeiro Passo - Modelagem ou Volumetria:
Aqui é onde tudo se inicia.
Com base em informações de um projeto ou de um croqui, se começa a erguer paredes,
colocar as aberturas, rodapés, gesso e definir os pontos de iluminação. Ou seja, damos
volume aos elementos principais.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

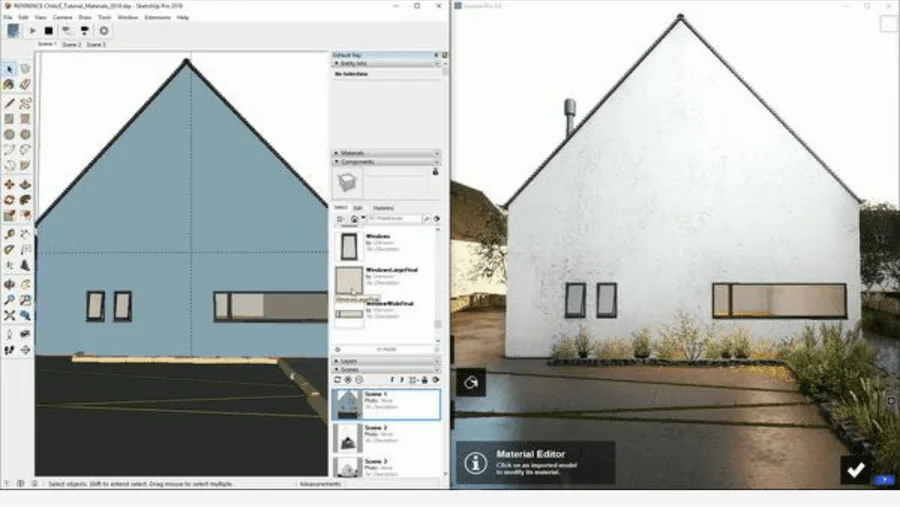

Segundo Passo – Materiais e Texturas:
Em seguida é o momento de definir os revestimentos: piso, azulejo, pintura, textura,
estampas.
Os revestimentos a serem aplicados, podem estar informados na planta de detalhes, podem
ser aplicadas por meio de fotos e referências de marcas e modelos específicos.

2022 – Prof. Leandro Adhan – Centro Universitário do Norte - UNINORTE

Multiple Choice

Qual ferramenta no SketchUp é amplamente utilizada para criar formas geométricas básicas, como retângulos e círculos?

• Pincel


• Retângulo


• Lápis


• Ferramenta de Mão


Multiple Choice

No SketchUp, o que a ferramenta "Empurrar/Puxar" permite que faça?

• Extrudar faces para criar volumes 3D


• Girar objetos em 3D


• Adicionar ou remover vértices


• Redefinir a escala do modelo


Multiple Choice

Para criar blocos no SketchUp, qual ferramenta é usada?

• Clicar no botão direito do mouse e clicar em "criar grupo"

• Clicar no botão direito do mouse e clicar em "criar bloco"

• Clicar no botão direito do mouse e clicar em "criar estrutura"

• Clicar no botão esquerdo do mouse e clicar em "agrupar"
