Repaso Parcial 1 de MPVyF

Mediciones de P, V y F del

Sistema Circulatorio

MÓDULO 1

Multiple Choice

¿En cuál de las siguientes etapas se obtienen los parámetros de medición de la señal biológica adquirida?

• Etapa transductora

• Etapa de transmisión-recepción

• Etapa de procesamiento

• Etapa de almacenamiento

Open Ended

Mencione dos características de las señales biomédicas.

Multiple Select

¿Cuál de las siguientes funciones pertenecen a la etapa transductora?

• Codificador

• Detección

• Paso a bits

• Almacenamiento

Multiple Select

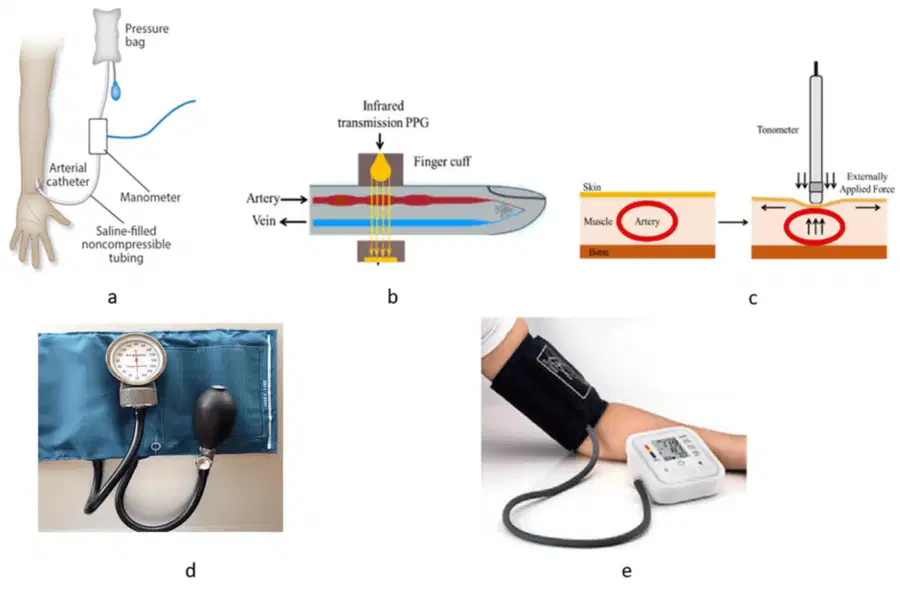

¿La medición de la presión sanguínea se divide en?

• método directo

• método de Riva-Rocci

• método indirecto

• método oscilométrico

Multiple Choice

Son funciones del bloque de la unidad central de control.

• filtrado

• generación de tiempos

• promediaciones

• cálculos estadísticos

Sistema Catéter-tubería-transductor: Masa dentro del sistema

[e-mail]

20

𝑚 = 𝑙𝑐 ∙ 𝑎 ∙ 𝜌

Masa equivalente del Sistema:

𝑚𝑒𝑞 = 4

3

𝐴
𝑎

2

𝑚 + 𝑚′

Catéter:

Energía Cinética equivalente

1
2 𝑚𝑒𝑞𝜇2 = 1

2

4
3 𝑚
𝐴
𝑎 𝜇

2

+1

2 𝑚𝜇´2

Derivative
Oscillometry
vs
Auscultatory

[e-mail]

50

Flujometría electromagnética no invasiva

•La flujometría electromagnética no invasiva ha sido utilizada con éxito para medir el flujo
sanguíneo en humanos, mostrando formas de onda comparables entre métodos no invasivos e
invasivos.

•La técnica implica colocar extremidades en un campo magnético, induciendo fuerza
electromagnética por el flujo sanguíneo, detectable por electrodos en la superficie de la piel,
proporcionando datos confiables y reproducibles para evaluar el flujo sanguíneo arterial en las
extremidades inferiores.

•La composición química de la sangre dentro de rangos fisiológicos normales parece tener un
impacto mínimo en la señal de flujo detectada por electrodos de superficie, aunque la reducción
del hematocrito puede afectar las mediciones.

•Los desafíos en esta técnica incluyen la sustracción de señales de fondo (balistocardiográfica y
electrocardiográfica), filtrar el ruido aleatorio, abordar el desplazamiento de baja frecuencia
debido a cambios en la posición de los electrodos, la sudoración y la polarización de los
electrodos.

•El flujo venoso, al ser continuo, no afecta significativamente la señal arterial registrada en la
flujometría electromagnética no invasiva, aunque el flujo venoso pulsátil puede ser manejado
mediante el promedio de la forma de onda y su influencia anulada durante la evaluación del flujo
sanguíneo arterial.

[e-mail]

79

Sistema Catéter-tubería-transductor:
Masa dentro del sistema

[e-mail]

21

Frecuencia de resonancia

𝑓0 = 1

2𝜋

𝐴2 ∆𝑝

∆𝑉

4
3

𝐴
𝑎

2

𝑚 + 𝑚´

𝑓0 = 𝑎

4𝜋

3∆𝑝
𝑚∆𝑉 = 0.122ⅆ𝑐

𝐸
𝑙𝑐𝜌

Si m>>m’

Desplazamiento volumétrico

𝑓0 = 1.4 × 103ⅆ𝑐

𝑉𝑐𝑙𝑐𝜌

¿existen otras técnicas para procesar la

señal oscilométrica?

[e-mail]

51

Técnicas de dilución: Ecuación de Stewart-
Hamilton

• Inyección en el torrente sanguíneo

(sustancia marcada o indicador)

• Gráfica: concentración vs tiempo

• Indicadores:

• Mezclarse con la sangre completamente

• No acumularse

• Fácil detección

• No tóxico

Cambios en el indicador: ⅆ𝐼 = 𝑐 𝑡 ⅆ𝑉

𝐼 = 𝑄 ׬0

𝑡 𝑐 𝑡 ⅆ𝑡 → 𝑄 =
𝐼

׬0

𝑡 𝑐 𝑡 𝑑𝑡

[e-mail]

80

Colorante

•Verde indocianina
•Solución isotónica
•Absorción luminosa (densitómetro)

Solución salina fría

•Termodilución
•Termistor
•Puente de Wheatstone

Solución salina

•Bolo salino
•Celda de conductividad

Isótopos radioactivos

•Albúmina con radioisótopo
•Contador de centelleo

•Disminuye la precisión del método

Sistema Catéter-tubería-transductor:
Grado de amortiguamiento

[e-mail]

22

Hagen-Poiseuille: flujo laminar

𝜙 = 𝜋𝑟𝑐4∆𝑝

8𝜂𝑙𝑐

𝛿 = 8𝜂𝑙𝑐𝐴2

2𝜋𝑟4

∆𝑉

𝐴2∆𝑝

3𝑎2

4𝐴2𝑙𝑐𝑎𝜌

= 16𝜂

ⅆ𝑐

3

3𝑙𝑐
𝜋𝜌𝐸

𝐷 = 8𝜂𝑙𝑐𝐴2

2𝜋𝑟4

𝛿 =1.35𝜂10−3

ⅆ𝑐

3

𝑉𝑐𝑙𝑐
𝜌

Desplazamiento
volumétrico

[e-mail]

52

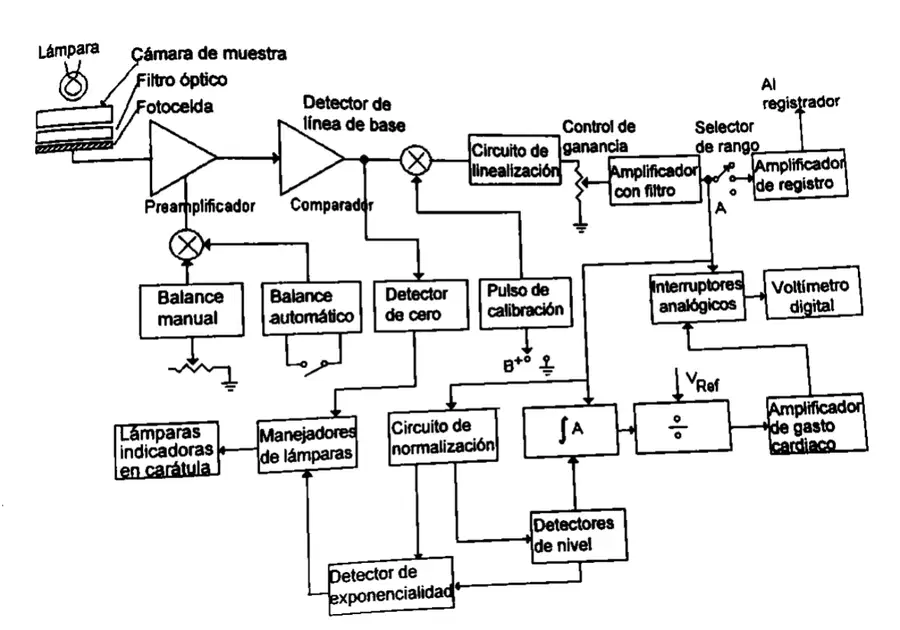

Método de
dilución con

colorante

• Gasto Cardíaco

• 𝐺𝐶 =

𝐼 60
𝐶𝑚𝑡

• I= indicador inyectado (mg)

• Cm = concentración media del indicador (mg/L)

• T=duración total de la curva

• Verde de indocianina → absorción de luz 800 nm

• Sitio de inyección: vena circulación L.D.

• Sitio de muestreo: arteria radial o femoral

[e-mail]

81

Efecto del grado de
amortiguamiento

[e-mail]

23

ÓPTIMO

SUBAMORTIGUADO

SOBREAMORTIGUADO

La medición directa de la
presión representa un
compromiso entre el grado de
amortiguamiento y la
frecuencia de resonancia.

[e-mail]

82

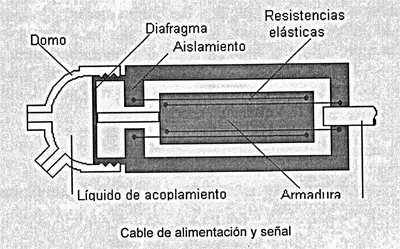

Construcción de los transductores:
Transductores de membrana

[e-mail]

24

Circuito de puente completo

Esquema

∆𝑣𝑠 = 𝑣𝑒

∆𝑅
𝑅
