KELAS VIII

​

​PESAWAT SEDERHANA

• Sedang apa mereka?
• Apa

perbedaan

diantara

mereka?

• Kalau menurut kalian, mana

yang

terlihat

lebih

mudah

dan butuh tenaga yang kecil
dalam

memindahkan

batu

itu?

• Mengapa demikian?

Anak-anak perhatikan gambar ini?

Tujuan pembelajaran

Mengidentifikasi jenis pesawat
sederhana

Menghitung keuntungan mekanis
pesawat sederhana

Peserta Didik bisa mengidentifikasi pesawat
sederhana dan mengetahui rumus-rumus
peswat sederhana dalam kehidupan sehari-
hari

Audio Response

MENURUT KALIAN APAKAH YANG DIMAKSUD DENGAN PESAWAT SEDRHANA??

Open Audio Recorder

Pesawat sederhana adalah alat yang
digunakan untuk membantu
mempermudah pekerjaan manusia

Bagan Pesawat Sederhana

Pengungkit/tuas

Apakah pengungkit/tuas itu?

Pengungkit/tuas adalah pesawat
sederhana berupa batang keras
yang dapat berotasi suatu titik
tumpu.

Hotspot

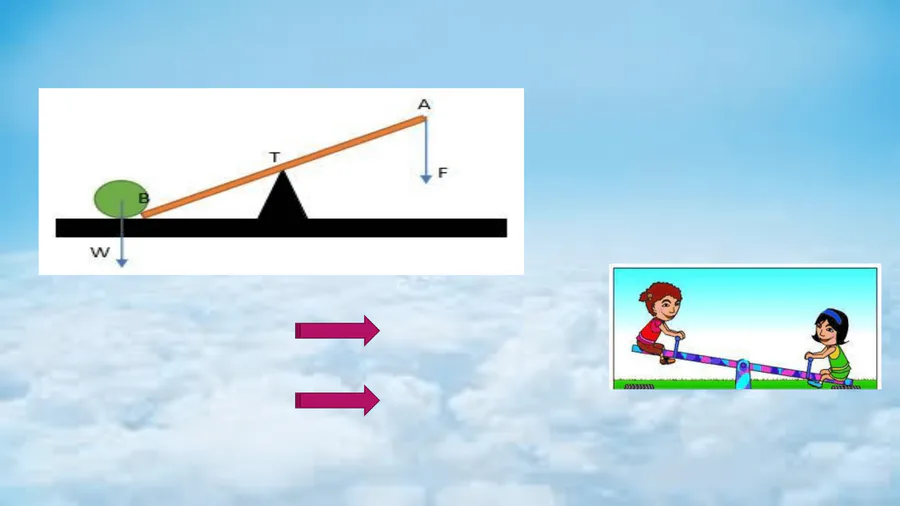

Tunjukkan letak kuasa/ gaya pada gambar disamping ?

Keterangan gambar :
W = Berat beban satuan Newton (N)
F = Gaya kuasa satuan Newton (N)
B = Titik beban
A = Titik kuasa
lb = Lengan beban satuan meter (m)
lk = lengan kuasa satuan meter (m)

Perhatikan gambar berikut !

lb

lk

Persamaan matematika
pengungkit/tuas
W x lb = F x lk

Persamaan keuntungan
mekanis
Km = W/F = Lk/lb

Multiple Choice

Ada berapa contoh alat pesawat sederhana yang ditunjukkan pada slide gambar sebelumnya?

• 6

• 7

• 8

• 9

Multiple Choice

contoh-contoh tuas/pengungkit pada slide gambar sebelumnya diantaranya, Kecuali.......

• gunting, tang penjepit, kereta dorong

• pemecah biji-bijian, kereta dorong , penjepit es.

• Penjepit es, palu pencekam, gunting

• gunting kertas, Penghapus, terali jendela.

Penjelasan singkat

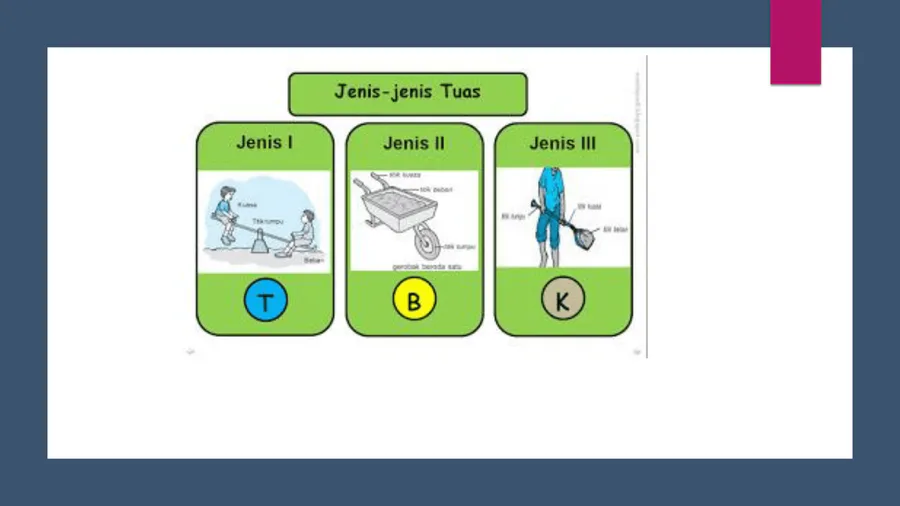

Tuas jenis I : Titik TUMPU (T) diantara titik beban dan titik kuasa atau sebaliknya.
Tuas jenis II : Titik BEBAN (B) diantara titik tumpu dan titik kuasa atau sebaliknya.
Tuas jenis III : Titik KUASA (K) diantara titik tumpu dan titik beban atau sebaliknya.

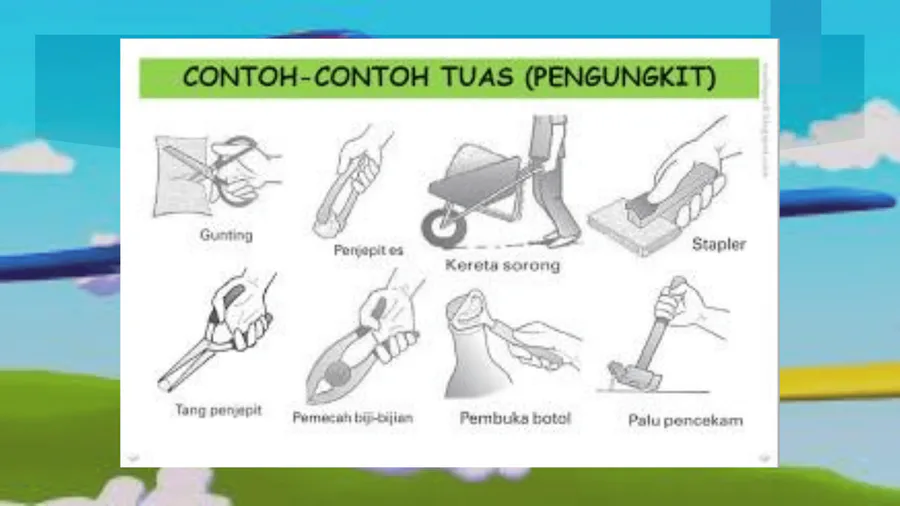

contoh-contoh alat atau benda yang memakai prinsip
kerja tuas berdasarkan jenisnya.

Contoh soal

Untuk

mengangkat

beban

1.000

N

digunakan

tuas

yang

panjangnya 300 cm dan
lengan beban 50 cm. a.
Hitunglah

gaya

yang

diperlukan mengangkat
beban tersebut!
b.

Hitunglah

keuntungan
mekanisnya

Diket

: W = 1.000 N

Lk = L – lb = 300 N – 50 N = 250 cm
Lb = 50 cm

Dit

: F = . . . . ?

Dijawab :
A. W x lb = F x lk

1.000 N x 50 cm = F x 250 cm
50.000 N.cm = F x 250 cm
F = 50.000 N.cm/250 cm
F = 200 N

B. Km = W/F = 1.000 N/200 N = 5

atau dengan memakai rumus lain

Km = Lk/lb = 250 cm/50 cm = 5

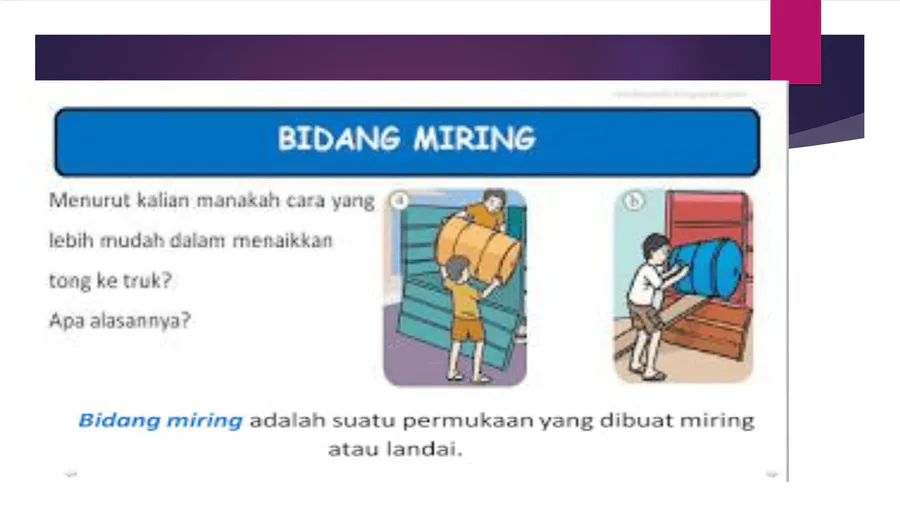

Bidang Miring

keuntungan dan
kerugian

Bidang miring memiliki keuntungan dan kerugian. Maksudnya
bidang mring mempunyai kelebihan dan kekurangan. Misalnya pada
jalan yang berkelok di pegunungan.

Keuntungan/kelebihan : Membutuhkan gaya/tenaga yang kecil
untuk dapat ke atas.

Kerugian/kekurangan : membutuhkan jarak yang lebih panjang dan
waktu yang lama.

Bidang Miring

Persamaan matematika
W x h = F x s

Keterangan :
W = berat beban satuan Newton (N)
F = gaya kuasa satuan Newton (N)
h = tinggi bidang miring satuan meter (m)
s = panjang bidang miring satuan meter (m)

Keuntungan mekanis bidang miring

Km = W/F = S/h

Roda berporos

Roda dan poros merupakan pesawat seder
hana yang berfungsi memperbesar kecepatan
dan gaya.

Orang yang memindahkan barang
menggunakan roda akan lebih mudah
daripada yang tidak menggunakan roda

Kecepatan yang dihasilkan oleh sepeda di
peroleh dari perbandingan antara jari-jari
roda dan jari-jari poros (gir). Misalnya, pada
sepeda balap. Jika gir belakang disetel pada
jari-jari terkecil maka sepeda akan melaju
dengan kencang. Jika gir roda belakang
disetel pada jarijari yang besar maka laju
sepeda balap akan melambat.

Keuntungan mekanis

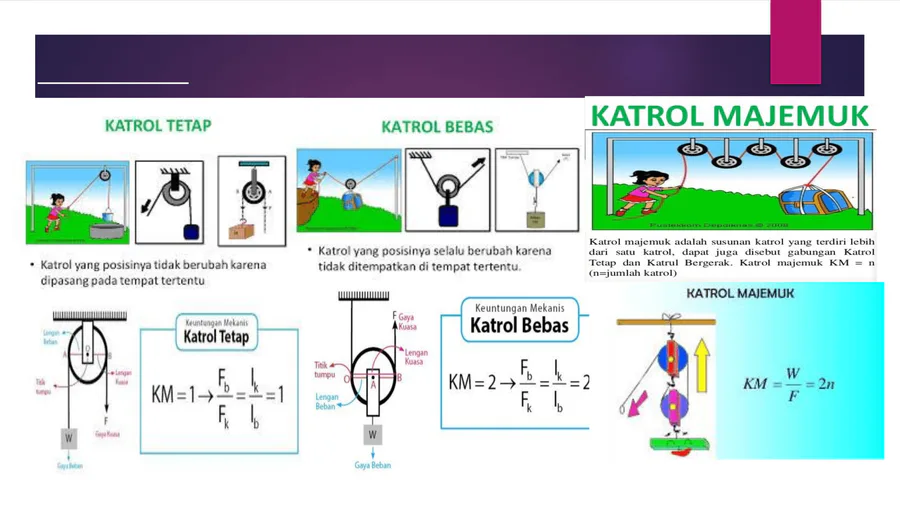

Katrol

Jenis Katrol

Jenis Katrol

Poll

Bagaimana Perasaan Kamu setelah mempelajari Materi tersebut?
