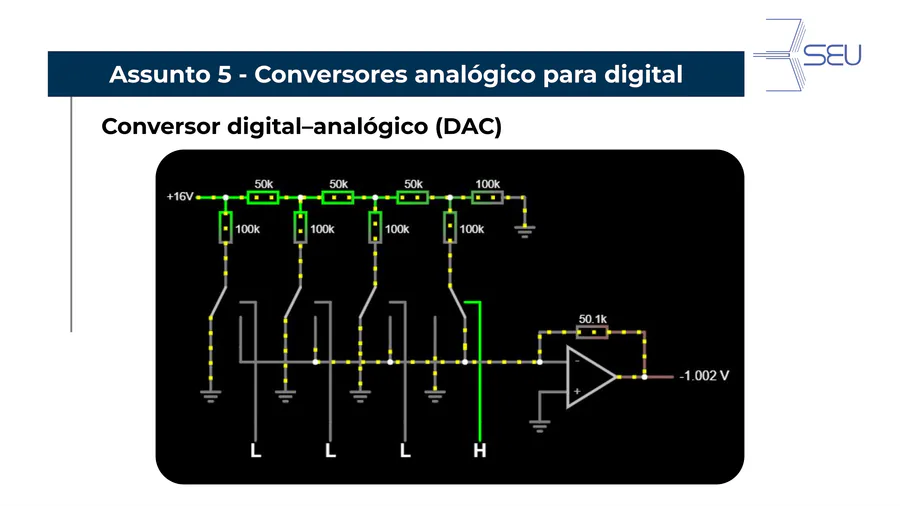

Assunto 5 - Conversores analógico para digital

Multiple Choice

Os sinais podem ser classificados de muitas formas, dentre elas a continuidade temporal separando-os em contínuos e discretos. Qual dos fenômenos a seguir é mais comumente representado por um sinal discreto?

• Preço.

• Pressão.

• Deslocamento.

• Velocidade.

• Temperatura.

Multiple Choice

Um conversor analógico-digital tem sua resolução definida pelo tamanho da palavra binária que é capaz de representar. Quantos bits de resolução tem um conversor cujas tensões de referência máxima e mínima são 2V e 5V, respectivamente, e a menor variação detectável é de 0,2V?

• 2 bits

• 3 bits

• 4 bits

• 5 bits

• 6 bits

Multiple Choice

Seja um sistema embarcado que para ler o valor de uma grandeza física mensurada num processo industrial, utiliza um sinal analógico de entrada que representa uma medida de temperatura. Se sabe que o sistema embarcado, e o seu conversor analógico digital de 12 bits estão alimentados com uma tensão de 5Vcc. Qual é o nível de tensão apropriado do sinal de entrada, de forma que o valor convertido tenha maior resolução da leitura do processo industrial?

• 3,3 V

• 12 V

• 10 V

• 1 V

• 5 V

Multiple Choice

Várias são as configurações necessárias para que um módulo de conversão analógico-digital de um microcontrolador funcione adequadamente. Considerando um ciclo de máquina de 4x o clock, para um clock de 2MHz e um tempo de aquisição mínimo de 25us, quantos comandos NOP (gasta 1 ciclo de máquina) serão necessários?

*NOP significa - No Operation.

• 10 NOPs

• 12 NOPs

• 13 NOPs

• 16 NOPs

• 25 NOPs

Multiple Choice

Os conversores analógicos digitais (ADC) estão presentes em muitos tipos de sistemas embarcados e microcontroladores de uso industrial, tal como é o caso do PIC16F877A.

1- Este microcontrolador pode utilizar tensões de referências (V_REF+ e V_REF-) para a conversor ADC que sejam diferentes a tensão de alimentação;
2- Os pinos RA3/AN3/V_REF+ e RA2/AN2/V_REF- são pinos que podem ser utilizados para ler sinais analógicos;
3 - Os registradores ADRESH e ADRESL apresentam os resultados da configuração do conversor ADC, assim como sua habilitação, velocidade, etc.
4 - Uma rotina de conversão começa em indicar as tensões de referência; logo selecionar o canal por onde ingressa o sinal analógico; indicar a frequência de conversão AC; habilitar o módulo; habilitar as interrupções; e logo esperar os resultados da conversão.

Das opções acima, indique as alternativas incorretas:

• Somente a opção 1

• As opções 2 e 3

• A opção 1 e 4

• Somente a opção 3

• As opções 3 e 4
