IT08_Tiết 25_Cảm biến ánh sáng, cảm biến hồng ngoại

Open Ended

Quan sát hình và cho biết: Thiết bị nào được sử dụng; Loại cảm biến được sử dụng?

KHỞI ĐỘNG

Sau khi quan sát hình ảnh

Thiết bị thông minh

Cảm biến ánh sáng, hồng ngoại

BÀI 3.2_TÌM HIỂU CẢM BIẾN

ÁNH SÁNG, HỒNG NGOẠI

TIẾT 25

Open Ended

Mục tiêu trong tiết học này của con là gì?

MỤC TIÊU BÀI HỌC – TIÊU CHÍ ĐÁNH GIÁ

IOT

MTB3.2a: Trình bày đặc điểm và nguyên lý

hoạt động của CBAS, hồng ngoại
1

Mô Tả chính xác chức năng và các đặc
điểm cơ bản của CBAS và hồng ngoại

MTB 3.2b: Liệt kê được các bước kết

nối Arduino với CBAS, hồng ngoại
2

Mô tả chi tiết các bước và thao tác khi
kết nối cảm biến vào bo mạch Arduino

TIẾN TRÌNH BÀI HỌC

Khởi động - Kết nối LMS

Các bước kết nối CBAS, hồng ngoại

Củng cố - dặn dò

3

4

Tìm hiểu cảm biến ánh sáng, hồng ngoại

2

1

HOẠT ĐỘNG 1: KHỞI ĐỘNG – KẾT NỐI LMS

NHẬN XÉT PHẦN TỰ HỌC CỦA HỌC SINH TRÊN LMS.

Tốt

Đạt

Chưa đạt

Hoàn thành 5/5 quiz

Hoàn thành 4/5 quiz

Hoàn thành < 3

quiz

1. HS thảo luận trên LMS Tuần 13/ [Thảo

luận]

Nhiệm vụ :
1. Cảm biến ánh sáng hoạt động như thế nào

khi trời sáng hoặc tối? Nó sẽ thay đổi ra sao
để phát hiện ánh sáng?

2. Cảm biến hồng ngoại có cần nguồn phát hay

chỉ nhận tín hiệu từ môi trường?

3. Đưa ra được ít nhất 2 ví dụ về cảm biến ánh

sáng, hồng ngoại trong thực tế?

4. Cảm biến hồng ngoại có gì khác so với

cảm biến ánh sáng?

HOẠT ĐỘNG 2: TÌM HIỂU ĐẶC ĐIỂM, NGUYÊN LÝ CBAS, HỒNG NGOẠI

4. Tiêu chí đánh giá:

2. Hình thức: nhóm đôi/ ba
3. Thời gian: 10 phút

Tốt

Đạt

Chưa đạt

HS trả lời
4/4 câu hỏi

HS trả lời
3/4 câu hỏi

HS trả lời
<3 câu hỏi

MTB3.2a: Trình bày đặc điểm và nguyên lý hoạt động của CBAS, hồng ngoại

1.

Cảm

biến

ánh

sáng

1. 1. Đặc điểm của cảm biến ánh sáng

Kích thước nhỏ
gọn, có tính ứng
dụng đa dạng

Chuyển đổi năng

lượng ánh sáng thành

tín hiệu điện

Đo lường cường

độ ánh sáng

1.2. Nguyên lý hoạt động cbas

Cảm biến ánh sáng hoạt động dựa trên nguyên lý của hiệu ứng quang điện.
Hiệu ứng quang điện là hiện tượng một số chất đặc
biệt sau khi hấp thụ ánh sáng sẽ chuyển đổi năng
lượng ánh sáng thành năng lượng điện.

2. Cảm

biến

hồng ngoại

2.1. Đặc điểm hồng ngoại

Phạm vị từ 3 cm

đến 80 cm

Phát hiện tia
hồng ngoại

Cặp truyền và nhận

tia hồng ngoại

2.1. Nguyên lý hoạt động của hồng ngoại

Cảm biến hồng ngoại hoạt động bằng cách sử dụng một cảm biến ánh
sáng cụ thể để phát hiện bước sóng ánh sáng chọn trong phổ hồng ngoại.
Bằng cách sử dụng đèn LED tạo ra ánh sáng có cùng bước sóng với cảm
biến đang tìm kiếm, có thể xem cường độ của ánh sáng nhận được. Khi
một vật ở gần cảm biến, ánh sáng từ đèn LED bật ra khỏi vật thể và đi vào
cảm biến ánh sáng.

Out

VCC

GND

D0

Cấu tạo Cảm biến ánh sáng, hồng ngoại

VCC

GND

Match

Hãy ghép nối tương ứng các chân cảm biến ánh sáng với Arduino

• GND

• VCC

• D0

GND

5V

Cổng số (Digital 0 - 13)

• GND

• 5V

• Cổng số (Digital 0 - 13)

Match

Hãy ghép nối tương ứng các chân cảm biến hồng ngoại với Arduino

• GND

• VCC

• Out

GND

5V

Cổng số (Digital 0 - 13)

• GND

• 5V

• Cổng số (Digital 0 - 13)

Hoạt động 3: Liệt kê các bước kết nối

Arduino với CBAS, hồng ngoại

Đọc phiếu đọc trên

PHIẾU ĐỌC

Trả lời các câu thảo luận
tìm hiểu các bước kết nối
Arduino với CBAS, hồng
ngoại

Thảo luận

Hình thức
Cá nhân/nhóm đôi

5 phút

Thời gian

Open Ended

Liệt kê các bước kết nối Arduino với CBAS, hồng ngoại

Đọc tài liệu tại đây: https://drive.google.com/file/d/1s8ZZ3fohUJTsijBzvjMNDnvSIll81xAt/view?usp=sharing

3. Các bước kết nối

Arduino với CBAS,

hồng ngoại

Bước kết nối Arduino với CBAS, hồng ngoại

B1: Chuẩn bị thiết bị kết nối

B2: Kết nối các chân Arduino với CBAS,hồng ngoại

B3: Lập trình và nạp chương trình vào Arduino

Củng cố kiến thức

Tốt

Đạt

Chưa đạt

Hoàn thành
5/5 quiz

Hoàn thành
4/5 câu

Hoàn thành
<3 câu

​

Tiêu chí đánh giá

Multiple Choice

Cảm biến ánh sáng hoạt động dựa trên nguyên lý nào sau đây?

• Hiệu ứng nhiệt điện

• Hiệu ứng từ trường

• Hiệu ứng quang điện

• Hiệu ứng điện trở

Multiple Choice

Cảm biến hồng ngoại có phạm vi phát hiện vật thể từ bao nhiêu đến bao nhiêu?

• 1 cm đến 50 cm

• . 3 cm đến 80 cm

• 10 cm đến 100 cm

• 5 cm đến 60 cm

Multiple Choice

Khi kết nối cảm biến ánh sáng với Arduino, chân DO của cảm biến được kết nối với cổng nào trên Arduino?

• GND

• cổng 5V

• Cổng số (Digital)

• Cổng Analog

Multiple Choice

Cảm biến hồng ngoại cần bộ phận nào để phát tia hồng ngoại trong quá trình hoạt động?

• Đi-ốt phát sáng (LED hồng ngoại)

• Transistor

• Bộ lọc quang học

• Điện trở

Multiple Choice

Bước đầu tiên khi kết nối Arduino với cảm biến ánh sáng hoặc hồng ngoại là gì?

• Kết nối các chân tín hiệu

• Nạp chương trình vào Arduino

• Chuẩn bị thiết bị và kiểm tra kết nối

• Khởi động cảm biến bằng tay

1. Những mục tiêu con đã học được

2. Điều con còn băn khoăn sau tiết học

3. Điều con muốn đề xuất là gì?

​

Dặn dò và Suy ngẫm

Open Ended

Suy ngẫm:

1. Những mục tiêu con đã học được

2. Điều con còn băn khoăn sau tiết học?

3. Điều con muốn đề xuất là gì?

BÀI 3.2_TÌM HIỂU CẢM BIẾN

ÁNH SÁNG, HỒNG NGOẠI (t2)

TIẾT 26

MỤC TIÊU BÀI HỌC – TIÊU CHÍ ĐÁNH GIÁ

IOT

MTB 3.2.c: HS liệt kê được các khối lệnh cần sử dụng để

lập cho cảm biến ánh sáng, hồng ngoại.
1

HS nhận biết được các lệnh điều khiển cảm biến ánh
sáng, hồng ngoại.

MTB 3.2.d: HS thực hiện lập trình điều

khiển cảm biến ánh sáng, hồng ngoại.
2

HS sử dụng các khối lệnh để tạo một chương
trình đơn giản điều khiển cảm biến ánh sáng
và hồng ngoại.

1. Ôn tập Linh kiện điện tử Cơ bản

a.

b.

Quan sát video

Ghi nhớ tên các thiết bị

→Sử dụng trong lắp ráp các mạch

điện tử

Bộ não của hệ thống 

→ Kết nối máy tính vs Bo Arduino

1. Ôn tập Linh kiện điện tử Cơ bản

Cản trở dòng điện 

Review: ĐÈN LED

Đặc điểm đèn LED

A

1

-

+

+

-

DƯƠNG
ÂM

Review: Breadboard

Review: Breadboard

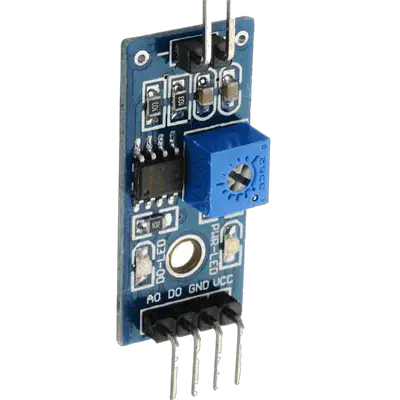

3.1. Cấu tạo Cảm biến ánh sáng

VCC
Nguồn

l

DO
Ngõ ra tín
hiệu Digita

GNDMass
Nối đất

VCC

GND

D0

A0

VCC

GND

D0

3.1 Cấu tạo Cảm biến ánh sáng

O/P

3.2 Cấu tạo Cảm biến hồng ngoại

VCC

GND

Sơ đồ kết nối

Cảm biến ánh

sáng

Mạch

Arduino

GND

GND

VCC

5V

DO

CỔNG SỐ

(DIGITAL 12)

Cảm biến
hồng ngoại

Mạch

Arduino

GND

GND

VCC

5V

O/P

CỔNG SỐ

(DIGITAL 11)

Đèn Led

Mạch Arduino

Chân -

GND

Chân +

Digital 13

2. THỰC HÀNH

Học sinh thực hiện nhiệm vụ sau:

Code cảm

biến

ánh

sáng

,

hồng

ngoại

1. Những mục tiêu con đã học được

2. Điều con còn băn khoăn sau tiết học

3. Điều con muốn đề xuất là gì?

​

Dặn dò và Suy ngẫm
