Логические схемы

Логические элементы компьютера

Логические элементы - электронные схемы, которые выполняют логические операции.

Триггер

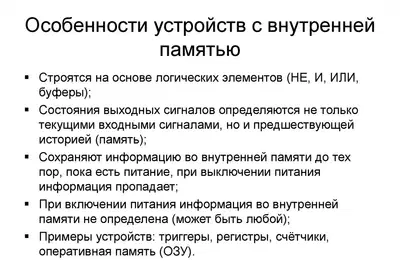

Триггер — это логическая схема, способная сохранять одно из двух состояний до подачи нового сигнала на вход. Это, по сути, разряд памяти, способный хранить 1 бит информации.
RS-триггер

Регистр – это устройство, состоящее из последовательности триггеров. Регистр предназначен для хранения многоразрядного двоичного числового кода, которым можно представлять и адрес, и команду, и данные.

Сумматор – это электронная логическая схема, выполняющая суммирование двоичных чисел.

Сумматор служит прежде всего центральным узлом арифметико–логического устройства компьютера, однако он находит применение также и в других устройствах машины.

Open Ended

Есть электрическое устройство, которым мы пользуемся каждый день. Оно реализует логическую операцию отрицания. Подумайте, что это за устройство?

Multiple Choice

Вспомните Новый год и старую елочную гирлянду. Почему она была недолговечна?На какую логическую операцию это похоже?

• Логическое умножение

• Логическое сложение

• Логическое отрицание

• Логическое следование

Multiple Choice

А в современных гирляндах как подключаются лампочки?На какую логическую операцию это похоже?

• Логическое умножение

• Логическое сложение

• Логическое отрицание

• Логическое следование
