Luyện tập bài Hệ thống điện trong gia đìnhd Presentation

Multiple Choice

Sơ đồ nguyên lí hệ thống điện dùng

• biểu diễn cách lắp đặt các thiết bị điện trong hệ thống.

• biểu diễn mối liên hệ điện giữa các phần tử trong hệ thống điện.

• phân tích vị trí thực tế của các thiết bị điện.

• hiển thị hình dạng vật lý của các thiết bị.

Multiple Choice

Bước nào sau đây thuộc quy trình vẽ sơ đồ nguyên lí?

• Đo đạc thực tế vị trí các thiết bị.

• Sắp xếp các thiết bị trên bản vẽ và vẽ kết nối giữa chúng.

• Lắp đặt trực tiếp các thiết bị vào hệ thống.

• Tính toán công suất của hệ thống.

Multiple Choice

Sơ đồ lắp đặt hệ thống điện gia đình có vai trò gì trong thực tế?

• Chỉ để trang trí

• Biểu thị vị trí và cách lắp đặt các phần tử của hệ thống điện.

• Chỉ dùng để sửa chữa thiết bị điện.

• Chỉ dùng để tính toán vật liệu.

Multiple Choice

Bước đầu tiên trong quy trình vẽ sơ đồ lắp đặt là gì?

• Vẽ dây nguồn.

• Xác định vị trí lắp đặt các thiết bị, đồ dùng điện.

• Vẽ đường dây dẫn điện nối các thiết bị.

• Nghiên cứu sơ đồ nguyên lí.

Multiple Choice

Yếu tố nào là cơ sở để thiết lập sơ đồ lắp đặt?

• Số lượng thiết bị điện.

• Sơ đồ nguyên lí và bản vẽ xây dựng.

• Công suất của nguồn điện.

• Loại dây dẫn được sử dụng.

Multiple Choice

Công thức I = P/(Ucosφ) ​dùng để tính đại lượng nào trong thiết kế hệ thống điện trong gia đình?

• Công suất điện.

• Điện áp.

• Cường độ dòng điện.

• Hệ số công suất.

Multiple Choice

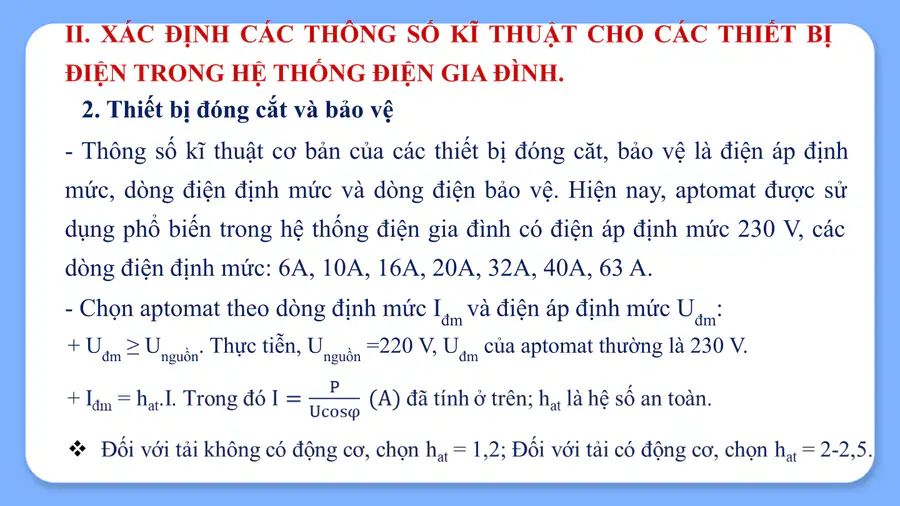

Khi tính, chọn aptomat bảo vệ và đóng cắt mạch điện phụ tải, người ta dùng công thức I_đm = h_at.I. Công thức này dùng để tính đại lượng nào?

• Điện áp định mức của aptomat.

• Dòng điện rò trong mạch.

• Dòng điện định mức của aptomat.

• Công suất định mức của mạch điện.

Multiple Choice

Để cấp điện cho ổ cắm của bếp hồng ngoại dùng trong gia đình có công suất 2000 W (hệ số cosφ = 1), điện áp 220 V. Với dây dẫn đồng (mật độ dòng J = 6 A/mm²) thì cần lựa chọn dây dẫn có tiết diện hợp lí nhất là

• 0,75 mm².

• 1 mm².

• 1,5 mm².

• 2,5 mm².

Multiple Select

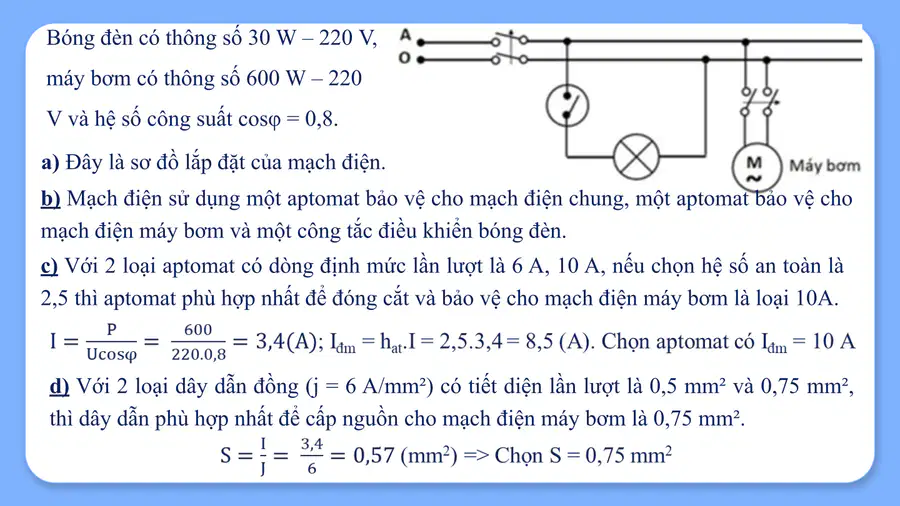

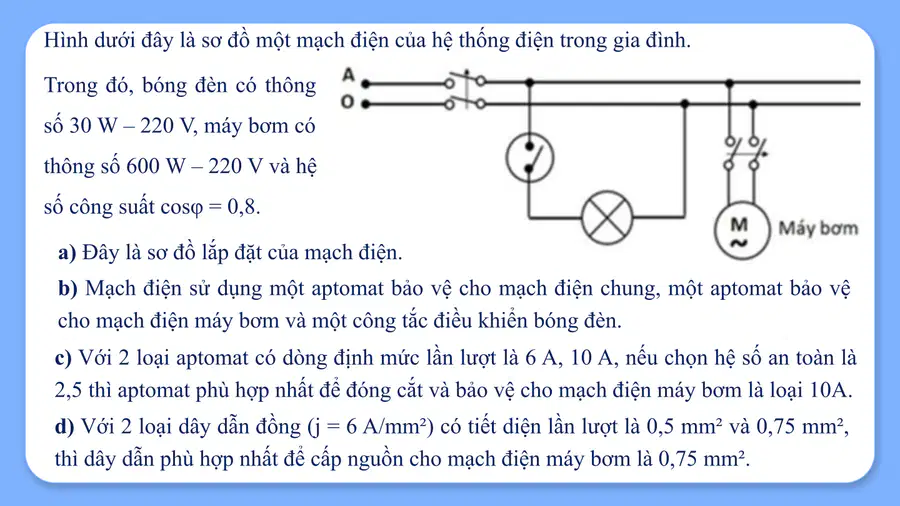

Hình dưới đây là sơ đồ một mạch điện của phòng đặt máy bơm trong gia đình.

Trong đó, bóng đèn có thông số 30 W – 220 V, máy bơm có thông số 600 W – 220 V và hệ số công suất cosφ = 0,8.

• Đây là sơ đồ lắp đặt của mạch điện.

• Mạch điện sử dụng một aptomat bảo vệ cho mạch điện chung, một aptomat bảo vệ cho mạch điện máy bơm và một công tắc điều khiển bóng đèn.

• Với 2 loại aptomat có dòng định mức lần lượt là 6 A, 10 A, nếu chọn hệ số an toàn là 2,5 thì aptomat phù hợp nhất để đóng cắt và bảo vệ cho mạch điện máy bơm là loại 10 A.

• Với 2 loại dây dẫn bằng đồng (mật độ dòng điện j = 6 A/mm²) có tiết diện lần lượt là 0,5 mm² và 0,75 mm², thì dây dẫn phù hợp nhất để cấp nguồn cho mạch điện máy bơm là 0,75 mm².

Multiple Select

Khu vực nhà bếp của một nhà hàng đã được lắp đặt một tivi 43 inch 100 W, hai quạt trần 77 W, bốn đèn LED ống 18 W. Để đảm bảo cung cấp đầy đủ nước cho việc nấu ăn, nhà hàng dự định lắp thêm một máy bơm có công suất 350 W. Các nhân viên nhà bếp đã đề xuất một số nội dung để hoàn thiện mạng điện của khu vực nhà bếp.

• Máy bơm cần được lắp đặt cố định chắc chắn ở nơi khô ráo để đảm bảo an toàn.

• Nên chọn máy bơm loại 110 V – 50 Hz cho phù hợp với mạng điện sinh hoạt ở Việt Nam.

• Nếu hệ số công suất là 0,8 thì nên lắp thêm aptomat 6 A chung cho mạng điện nhà bếp.

• Cần chọn dây nhánh bằng đồng (mật độ dòng 6 A/mm²) có tiết diện là 0,5 mm² để đảm bảo an toàn cho mạng điện của khu vực nhà bếp của nhà hàng.

Multiple Choice

Sơ đồ nguyên lí hệ thống điện dùng để làm gì?

• Phân tích chức năng, nghiên cứu nguyên lí làm việc của hệ thống điện

• Xác định vị trí lắp đặt các thiết bị

• Tính toán chi phí điện năng

• Kiểm tra an toàn điện

Open Ended

Bạn có câu hỏi nào hoặc muốn tìm hiểu thêm về sơ đồ hệ thống điện trong gia đình không?
