Presentasi Tanpa Judul

Multiple Select

Pilih semua komponen berikut yang berfungsi sebagai penyimpan energi atau muatan listrik dan penguat daya dalam sistem elektronika.

• Kapasitor

• Integrated Circuit

• Induktor

• Transistor

Multiple Choice

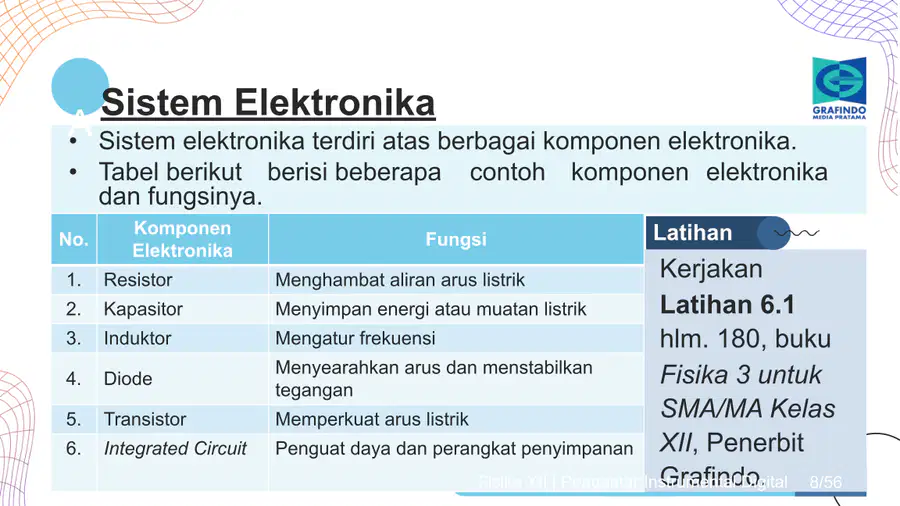

Manakah dari berikut ini yang merupakan fungsi dari komponen resistor dalam sistem elektronika?

• Menghambat aliran arus listrik

• Menyimpan energi atau muatan listrik

• Mengatur frekuensi

• Menyearahkan arus dan menstabilkan tegangan

Multiple Choice

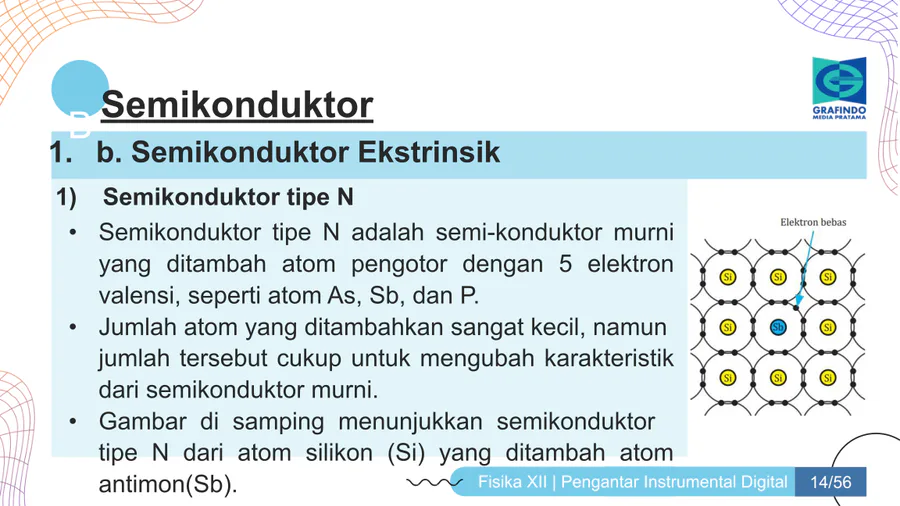

Manakah dari berikut ini yang merupakan contoh semikonduktor tipe N?

• Silikon yang ditambah antimon

• Silikon murni tanpa pengotor

• Silikon yang ditambah boron

• Silikon yang ditambah aluminium

Open Ended

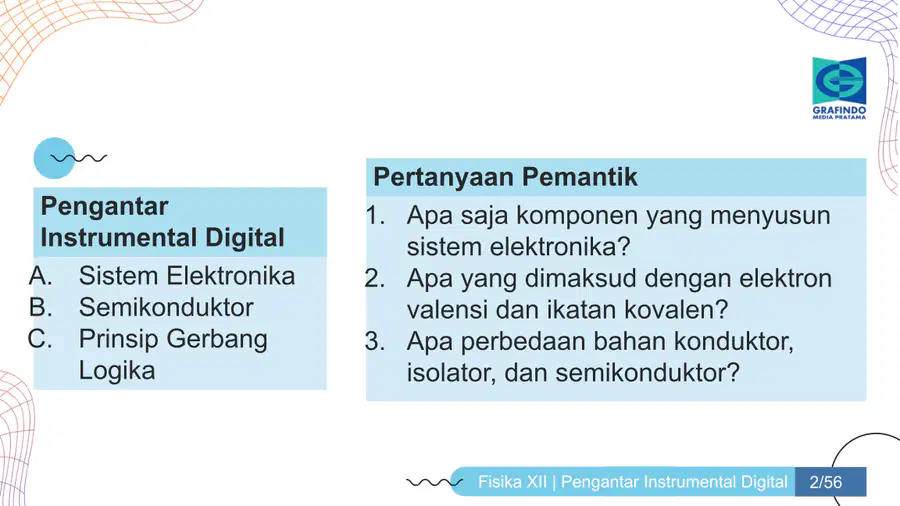

Apa perbedaan bahan konduktor, isolator, dan semikonduktor?

Open Ended

Apa saja komponen yang menyusun sistem elektronika?

Open Ended

Jelaskan perbedaan utama antara sistem analog dan sistem digital dalam elektronika!

Fill in the Blanks

adalah bagian dari sistem elektronika yang menerima data atau informasi untuk diproses.

Open Ended

Jelaskan peran mikroprosesor dalam sistem elektronika!

Open Ended

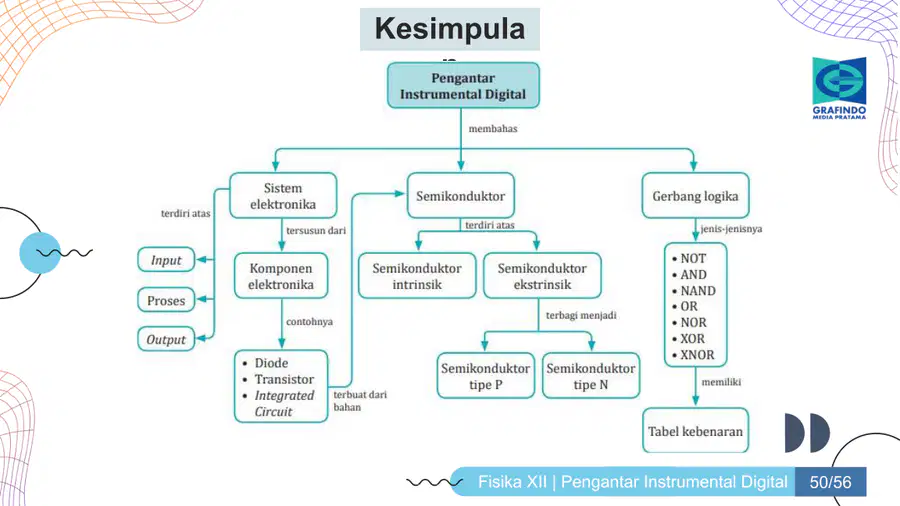

Sistem elektronika terdiri atas tiga bagian utama. Sebutkan dan jelaskan fungsi dari masing-masing bagian tersebut!

Open Ended

Mengapa semikonduktor sangat penting dalam perkembangan teknologi dan elektronika modern?

Fill in the Blanks

Berdasarkan tabel periodik, material semikonduktor umumnya berada pada golongan

.

Multiple Choice

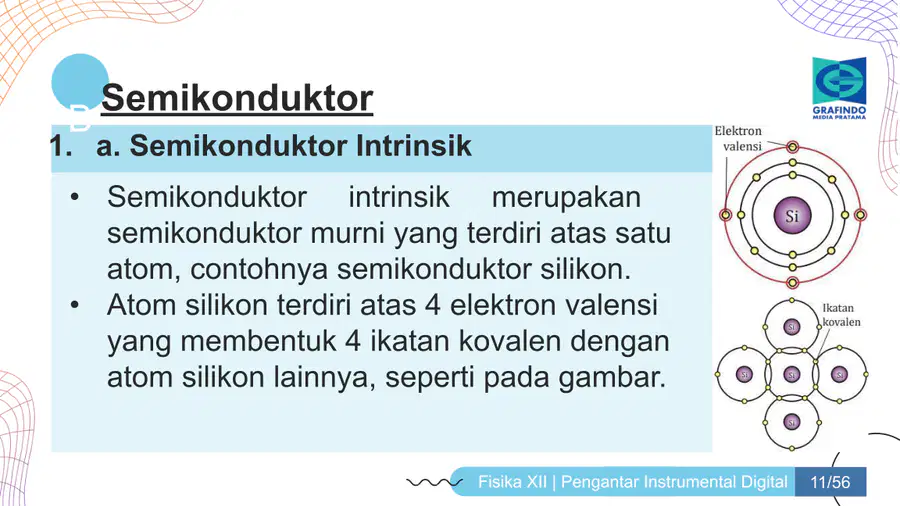

Pilih pernyataan yang benar tentang semikonduktor intrinsik:

• Jumlah elektron sama dengan jumlah lubang (hole)

• Jumlah elektron lebih banyak dari lubang

• Tidak memiliki ikatan kovalen

• Terdiri dari atom berbeda

Open Ended

Jelaskan proses doping pada semikonduktor dan dampaknya terhadap sifat listrik semikonduktor.

Multiple Choice

Apa perbedaan utama antara semikonduktor intrinsik dan ekstrinsik?

• Semikonduktor intrinsik adalah murni tanpa pengotor, sedangkan ekstrinsik mengandung atom pengotor

• Semikonduktor intrinsik memiliki konduktivitas lebih tinggi dari ekstrinsik

• Semikonduktor ekstrinsik tidak digunakan dalam elektronik

• Semikonduktor intrinsik selalu berbentuk cair

Multiple Choice

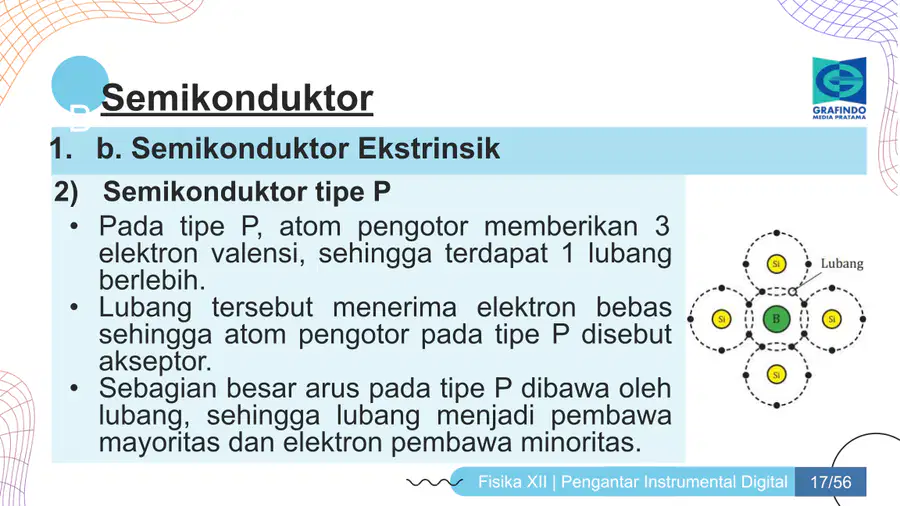

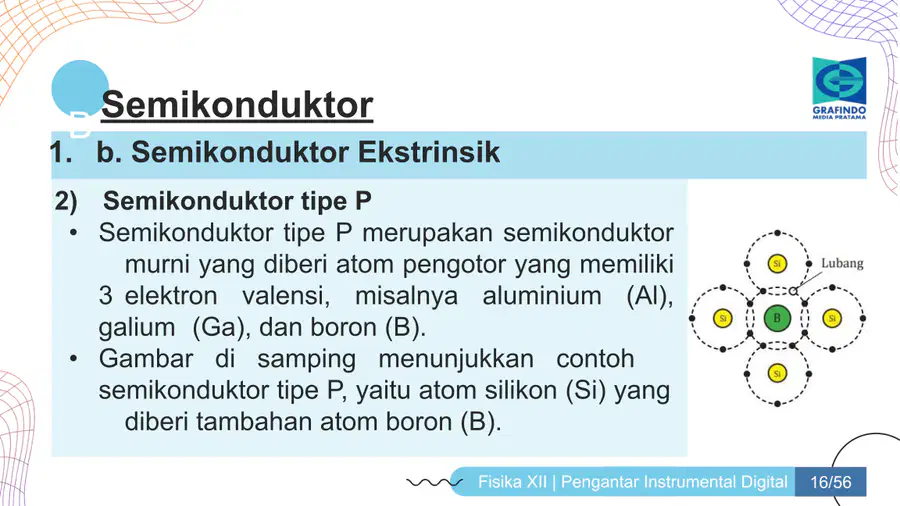

Apa perbedaan utama antara semikonduktor tipe N dan tipe P berdasarkan atom pengotor yang digunakan?

• Tipe N menggunakan atom pengotor dengan 5 elektron valensi, tipe P menggunakan atom pengotor dengan 3 elektron valensi

• Tipe N menggunakan atom pengotor dengan 3 elektron valensi, tipe P menggunakan atom pengotor dengan 5 elektron valensi

• Tipe N dan tipe P menggunakan atom pengotor yang sama

• Tipe N tidak menggunakan atom pengotor, tipe P menggunakan atom pengotor

Open Ended

Jelaskan bagaimana lubang (hole) dan elektron berperan sebagai pembawa muatan mayoritas dan minoritas pada semikonduktor tipe N dan tipe P.

Multiple Choice

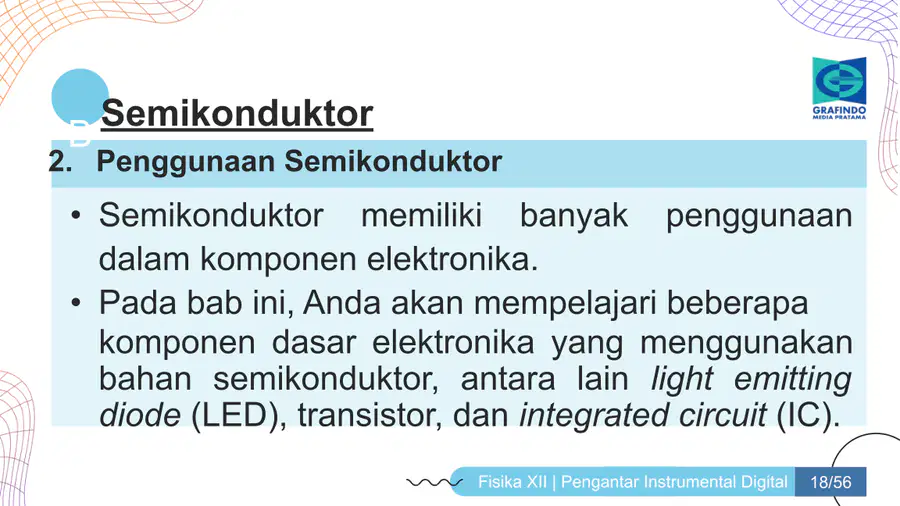

Komponen elektronik apa saja yang menggunakan bahan semikonduktor menurut materi di atas?

• LED, transistor, integrated circuit (IC)

• Resistor, kapasitor, LED

• Transistor, resistor, relay

• LED, relay, kapasitor

Open Ended

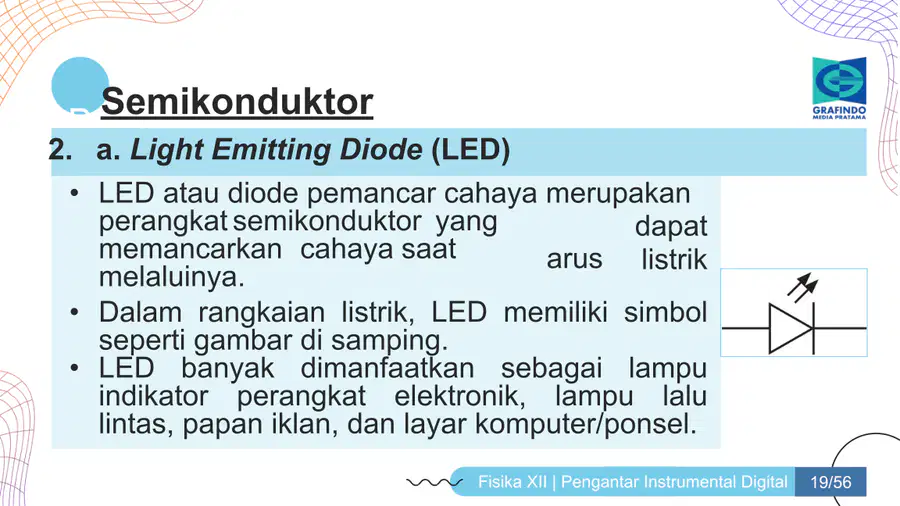

Sebutkan dua pemanfaatan utama LED dalam kehidupan sehari-hari berdasarkan materi!

Fill in the Blanks

LED adalah singkatan dari

Multiple Choice

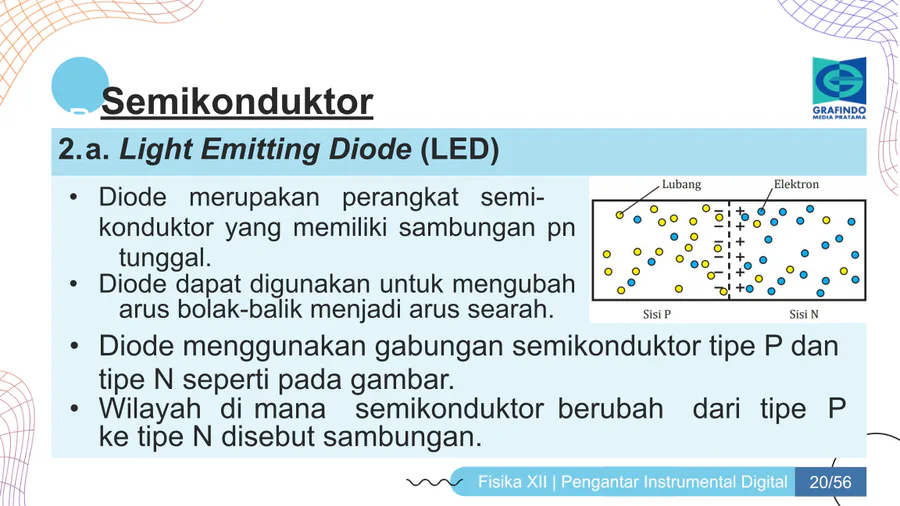

Apa fungsi utama sambungan pn pada sebuah diode?

• Mengubah arus bolak-balik menjadi arus searah

• Menghasilkan cahaya

• Meningkatkan tegangan listrik

• Mengurangi hambatan listrik

Multiple Choice

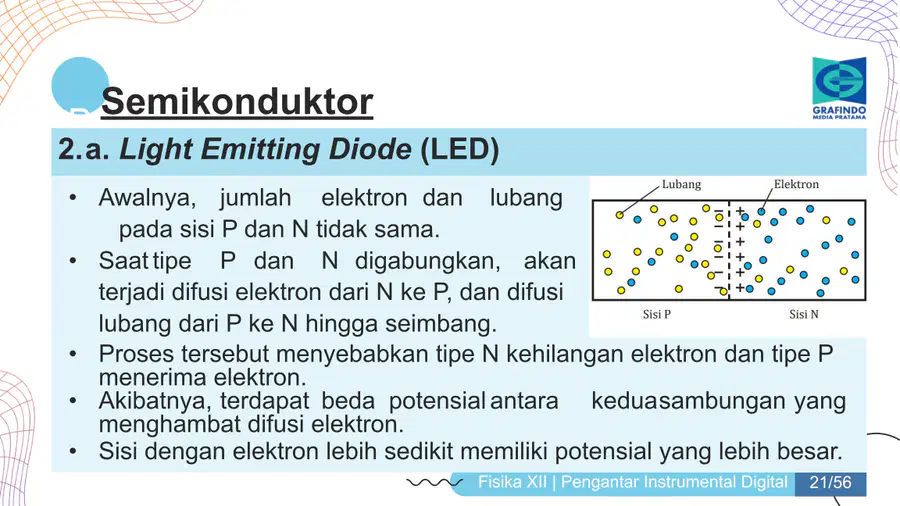

Apa yang terjadi ketika tipe P dan N pada LED digabungkan?

• Terjadi difusi elektron dari N ke P dan lubang dari P ke N hingga seimbang.

• Elektron bergerak dari P ke N tanpa hambatan.

• Tidak terjadi perubahan apapun.

• LED langsung menyala.

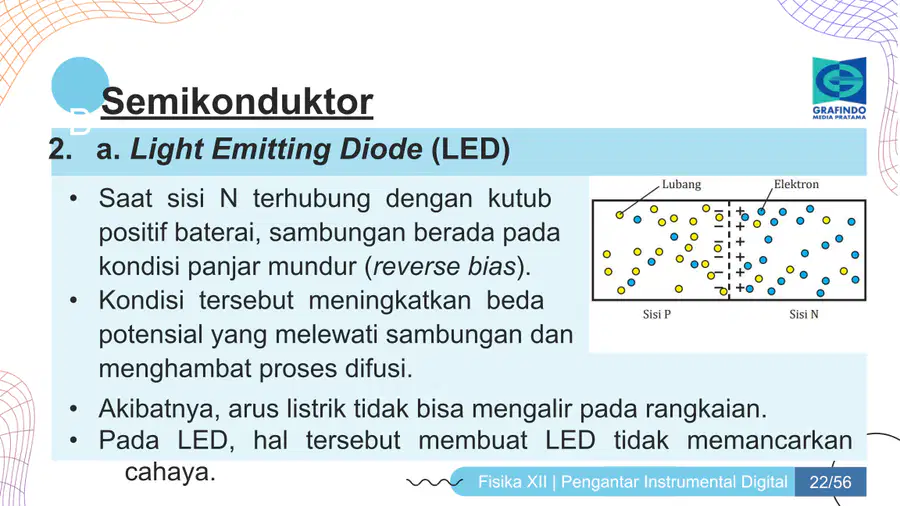

Multiple Select

Pilih pernyataan yang benar tentang kondisi panjar mundur (reverse bias) pada LED.

• Sisi N terhubung dengan kutub positif baterai.

• Beda potensial meningkat dan menghambat difusi.

• Arus listrik tidak bisa mengalir.

• LED tetap memancarkan cahaya.

Multiple Choice

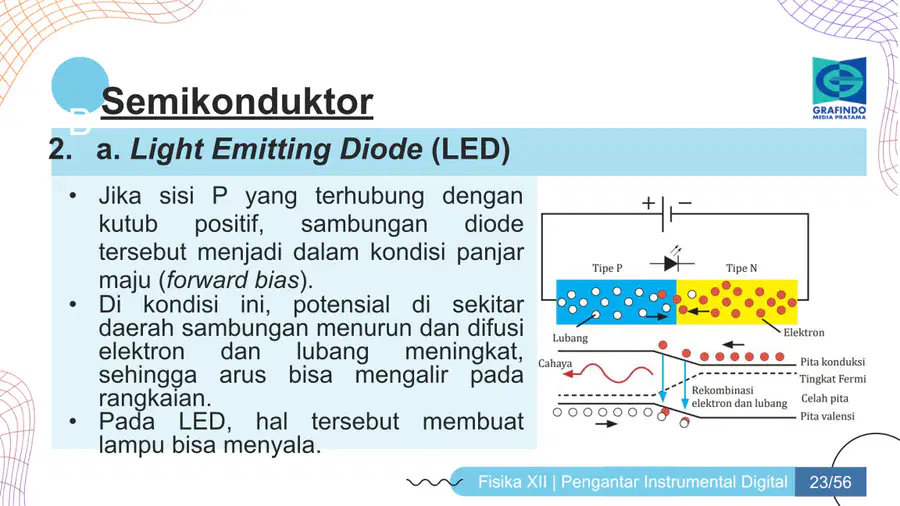

Pada kondisi panjar maju (forward bias), apa yang menyebabkan LED menyala?

• Difusi elektron dan lubang meningkat sehingga arus bisa mengalir.

• Beda potensial meningkat dan menghambat arus.

• Tidak ada pergerakan elektron.

• LED tidak memancarkan cahaya.

Fill in the Blanks

Semakin besar energi celah pita suatu bahan, semakin

panjang gelombang cahaya yang dihasilkan LED.

Open Ended

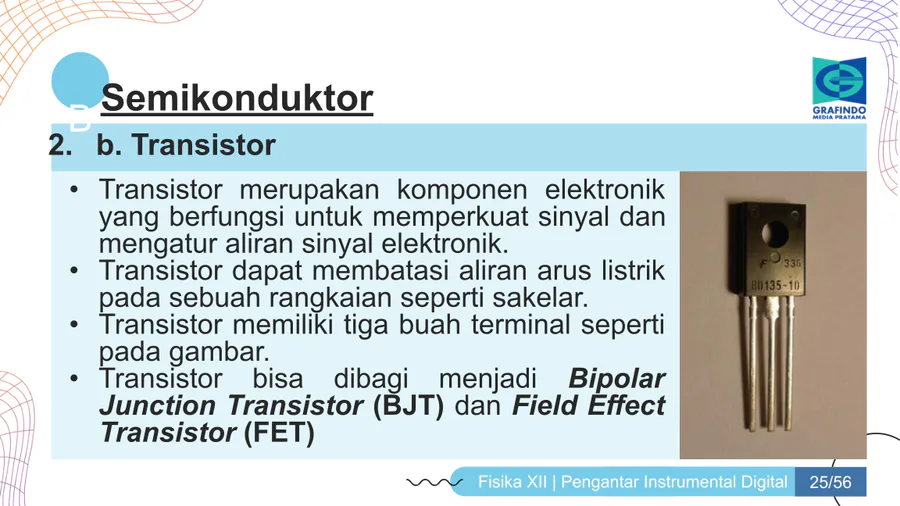

Jelaskan fungsi utama transistor dalam rangkaian elektronik dan sebutkan dua jenis utamanya.

Multiple Choice

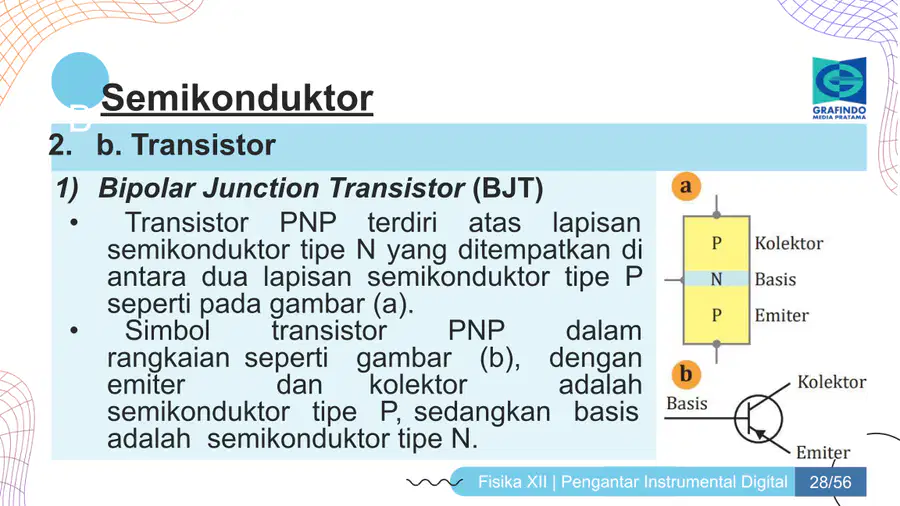

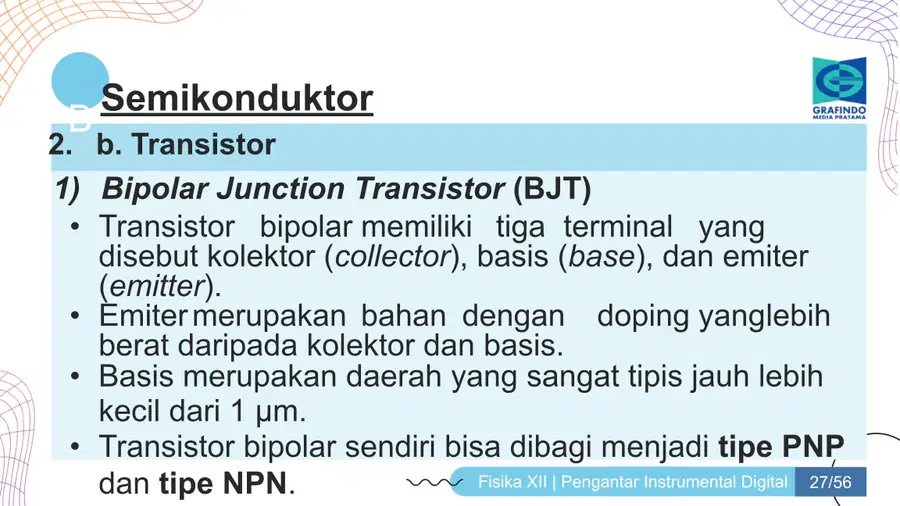

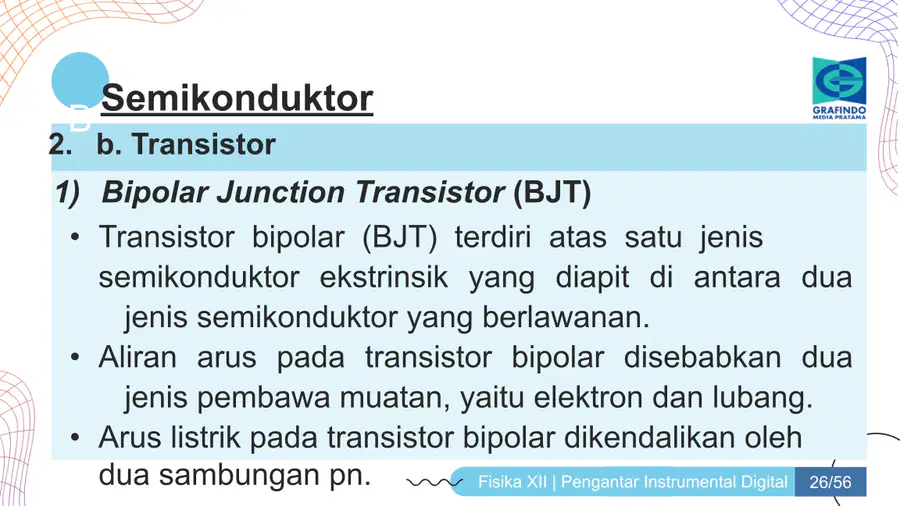

Apa yang menyebabkan aliran arus pada transistor bipolar (BJT)?

• Dua jenis pembawa muatan, yaitu elektron dan lubang.

• Hanya elektron saja.

• Hanya lubang saja.

• Tidak ada pembawa muatan.
