Worksheets3ºESO TEMA 2 EXPRESIÓN Y COMUNICACIÓN GRÁFICA
Total questions: 47
Worksheet time: 24mins
Si tenemos una representación gráfica a escala 1:50 tenemos una escala
Ampliadora
Reductora
Natural
Ninguna de las respuestas
Si tuviésemos que dibujar el plano de un edificio en un papel, ¿cuál de las escalas siguientes nos sería útil?
1:1
1:500
1:2
10:1
En el plano del barco que está a escala 1:100 leemos con la regla una distancia de 2 cm. ¿Cuanto medirá en la realidad?
100 cm
200 cm
200 m
500 cm
Si tenemos una escala de 1:300 ¿Es una escala de ampliación o una de reducción?
ampliación
natural
reducción
El aula de una escuela tiene 15 metros de largo por 10 metros de ancho. Si queremos hacer un dibujo del aula a escala 1:100, ¿cuánto debe medir el largo y el ancho del dibujo?
De largo 10 cm y de ancho 6,6 cm.
De largo 15 cm y de ancho 10 cm.
De largo 7,5 mm y de ancho 5 mm.
De largo 10 cm y de ancho 15 cm.
En una escala AMPLIADORA (E>1) los objetos representados...
se dibujan más pequeños que en la realidad
se dibujan al tamaño real
se dibujan más grandes que en la realidad
No se pueden representar objetos con una escala ampliadora, no entrarían en el papel
Queremos representar una pieza a escala natural. Si la pieza mide 10 cm, en el plano representaremos...
1 cm
10 cm
100 cm
0,1 cm
En la imagen, la línea marcada con 1 es...
una arista o línea de contorno
una arista oculta
una línea de cota
una línea auxiliar de cota
Señala la respuesta INCORRECTA
Acotar es expresar graficamente las dimensiones reales de un objeto
Se han de seguir unas normas de acotación
Se utilizan dos sistemas de acotación: acotación en serie y paralelo
Las cifras de cota se han de representar sin las unidades correspondientes
La imagen está acotada en sistema...
en serie
en paralelo
mixto
no está acotada correctamente
¿Cual de las siguientes piezas está acotada en un sistema mixto?
El sistema de acotación mixto no existe
En un sistema diédrico tenemos tres vistas que son (señala la INCORRECTA)
Planta
Alzado
Perfil
Perspectiva
Señala cual de las siguientes imágenes tiene la acotación hecha de forma correcta
Señala cuál de las siguientes figuras se corresponden con estas vistas
Indica cual de las siguientes imágenes es el perfil de esta figura
La figura de la imagen está representada en un sistema de acotación...
en serie
en paralelo
mixta
La figura no está correctamente acotada
Qué es una cota?
Una línea que contiene la medida de la pieza indicada
La medida que tiene una pieza en el plano dibujado
El grosor de la línea
La escala con la cual se mide algo
En la perspectiva isométrica, los tres ejes forman entre sí un ángulo de
120 grados
135 grados
90 grados
0 grados
señala la respuesta INCORRECTA sobre la perspectiva caballera
Los ejes X y Z son perpendiculares entre sí
El eje Y se traza a 135 grados respecto al eje X
En el plano XZ en el dibujo se representa su longitud real
En el eje Y se representa el dibujo al doble de su longitud
la imagen representa una figura en...
perspectiva caballera
perspectiva isométrica
no está en perspectiva
perfil
La perspectiva que utiliza los tres ejes formando un ángulo de 120º entre cada par de ejes se denomina:
Perspectiva isométrica.
Perspectiva caballera.
Perspectiva cónica.
Ninguna de las perspectivas tiene los ejes separados 120 grados
El tamaño mas común para el papel es el...
DIN A4
DIN A3
DIN A10
Folio A4
Si tenemos un plano dibujado a escala 1:20, el objeto dibujado es...
mayor que el real
más pequeño que el real
del mismo tamaño que el reas
muy pequeño
¿Cuál de las siguientes escalas es de ampliación?
20:20
1:2
45:3
2:7
Señala la respuesta incorrecta en los aspectos que determinan la elección de la escala
El tamaño real del objeto
El tamaño del papel en el que se va a dibujar el objeto
El grado de detalle que necesitamos en el dibujo
El tipo y tamaño de punta que disponemos en el estilógrafo
Esto se llama...
Escala natural
Escala gráfica
Escala artificial
Marca de escala
Si en una vista o plano vemos esto, está representando...
una arista
una arista oculta
un ángulo
ninguna de las respuestas es correcta
La línea señalada con una flecha es...
una línea auxiliar de cota
una línea de cota
una cifra de cota
ninguna de las respuestas es correcta
La línea marcadacon una flecha se llama...
línea auxiliar de cota
línea de cota
cifra de cota
ninguna de las respuestas es correcta
La acotación en el dibujo es...
correcta, pero necesitamos dibujar más líneas
incorrecta, la línea de cota no puede ser una arista de la pieza
correcta
incorrecta, la punta de la flecha es muy grande
La acotación del objeto de la imagen es...
correcta, pero tenemos que dibujar más líneas
incorrecta, las líneas de cota no pueden estar dentro del objeto
incorrecta, las líneas auxiliares de cota no pueden estar dentro del objeto
correcta
La acotación en el objeto de la imagen es...
correcta, pero el número 8 debería tener la misma orientación que los demás
correcta
incorrecta, no hay unidades en las dimensiones
incorrecta, las líneas auxiliares de cota deberían ser del mismo grosor que las aristas
La acotación en el objeto de la imagen es...
correcta
incorrecta, las líneas auxiliares de cota no pueden cruzar las aristas
incorrecta, la cifra de cota 7 tendría que tener la misma orientación que 6
incorrecta, no hay unidades en las cifras de cota
La vista que señala la flecha se llama...
planta
alzado
perfil
perspectiva
En los ejes de perspectiva isométrica de la imagen, el eje señalado en la imagen es...
El eje Z
El eje Y
Eso es perspectiva caballera, y señala el eje X
Ninguna de las respuestas es correcta
¿Qué ángulo separa el eje X del Z en perspectiva caballera?
120 grados
90 grados
135 grados
270 grados
Para trasladar una medida de profundidad de un objeto al eje Y del sistema de perspectiva caballera tendremos que representar...
la mitad del valor
el doble del valor
el eje Y no tiene alteración de la medida, sería justo lo que vale
ninguna de las respuestas es correcta
Si quiero representar una pieza de 18 cm de largo en un papel DIN A4...
No entra de ninguna manera en el papel, tendremos que usar una escala de reducción en cualquier representación
podremos dibujarlo de forma vertical, ya que entra así. En el lado corto del papel no entra, tenríamos que usar una escala de reducción
Podemos representarlo de cualquier forma (vertical u horizontal) en escala natural
Podemos usar una escala de ampliación 1:2
El objeto de la imagen está dibujado en una escala de...
Ampliación
Reducción
Natural
Ninguna de las respuestas es correcta
Los ejes del sistema de la imagen ...
están separados 135 grados entre sí
son perpendiculares los unos a los otros
son de perspectiva caballera
Ninguna de las respuestas es correcta
El papel A1 tiene una superficie de...
1 metro cuadrado
1/2 metro cuadrado
1/4 metro cuadrado
2 metros cuadrados
La vista seleccionada con un cuadrado en la imagen se llama...
Alzado
Planta
Perfil
Perspectiva
Para la pieza de la imagen, señala cuál es la planta
La figura de la imagen está en perspectiva...
Caballera
Isométrica
Perfil
Ninguna de las respuestas es correcta
¿Qué planta corresponde la pieza de la imagen?
La figura de la imagen está representada en ...
Perspectiva isométrica
Alzado
perfil
Todas las respuestas son incorrectas

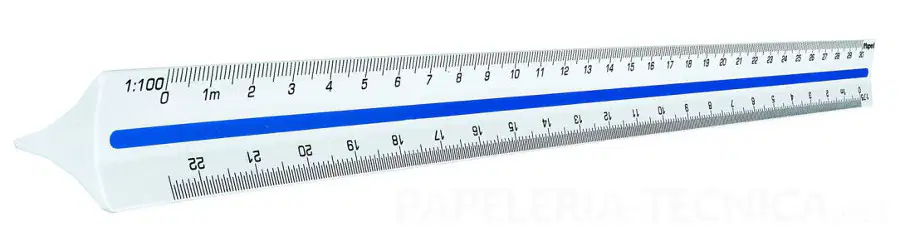

El objeto de la imagen se llama...
Escala gráfica
Regla
Escalímetro
Ninguna de las respuestas es correcta
