Beban Penyejukan 1TR bersamaan berapa GPM?

Penyamanan udara 35 RT. Berapakah kadar aliran air (GPM) paip air sejuk (chilled water)?

Penyamanan udara 35 RT. Berapakah kadar aliran air (GPM) paip air panas (condenser water)?

Chilled water system (closed piping system) dengan kadar alian 200 GPM, berapakah saiz diameter paip air dan halaju air?

Condenser water system (open piping system) dengan kadar alian 250 GPM, berapakah saiz diameter paip air dan halaju air?

Saiz diameter paip 3 1/2". Berapakah jumlah panjang keseluruhan paip? (sila rujuk jadual kelengkapan paip)

Saiz diameter paip 4". Berapakah jumlah panjang keseluruhan paip? (sila rujuk jadual kelengkapan paip)

Chilled water system (closed piping system) dengan kadar alian 100 GPM, berapakah saiz diameter paip air dan halaju air?

Condenser water system (open piping system) dengan kadar alian 150 GPM, berapakah saiz diameter paip air dan halaju air?

Bagi condenser water system, 1 RT bersamaan berapa GPM?

Apakah punca kejatuhan tekanan pada sistem paip refrigeran?

Antara berikut yang manakah punca gegaran pada pam air?

i. Coupling tidak sepusat

ii. Tahap lenturan shaft tidak mengikut standard

iii. Bearing rosak

iv. Kehadiran cavitation pada impeller

Air cooled chiller 20 RT. Berapakah beban penyejukan paip chilled water?

Apakah yang dimaksudkan dengan singkatan CHWR dalam sistem paip HVAC?

Apakah fungsi strainer dalam sistem pemaipan?

Water cooled package 20 RT. Berapakah kadar aliran air (GPM) paip air condenser?

Kenapakah cavitation tidak baik untuk pam air?

Mengapakah pam jenis empar (centrifugal) lebih sesuai digunakan bagi sistem paip air HVAC?

Apakah maksud Net Positive Suction Head Required (NPSHR)?

Nyatakan kegunaan check valve dan kedudukan yang sesuai untuk dipasang pada pepaipan HVAC.

Antara berikut yang manakah aspek utama yang perlu dipertimbangkan dalam rekabentuk sistem pepaipan HVAC?

i. Saiz dan panjang paip mesti dikira bagi memastikan kadar aliran yang optimum.

ii. Pemilihan injap bergantung kepada kawalan aliran dan keselamatan sistem.

iii. Jenis bahan penebat paip memainkan peranan penting dalam mengawal kehilangan haba.

iv. Kehilangan geseran boleh diabaikan kerana tidak memberi kesan pada prestasi sistem.

Antara berikut yang manakah merupakan kaedah pengiraan kadar aliran bendalir?

Antara berikut manakah alat pengukur bendalir?

Antara berikut manakah bukan sebab pentingnya menentukan saiz paip refrigeran yang optimum?

Berdasarkan kaedah rule of thumb, berapakah kadar penyejukan unit Btuh berbanding TR?

Apakah perkara yang munasabah boleh dilakukan bagi mengurangkan getaran pada sistem paip sedia ada?

Antara berikut tentukan faktor-faktor yang perlu dopertimbangkan dalam menentukan sistem paip bahan pendingin HVAC.

i. Saiz paip perlu optimum bagi mendapatkan kehilangan gereran yang terbaik.

ii. Halaju bendalir harus mencukupiuntuk membawa minyak kembali ke pemampat.

iii. Kehilangan tekanan terlalu tinggi boleh menyebabkan pembentukan gas sebelum masuk ke TXV.

iv. Suhu persekitaran tidak memberi kesan kepada kehilangan tekanan dalam sistem paip.

Mengapakah Strainer perlu dipasang pada setiap pemasangan sistem perpaipan?

Nyatakan kegunaan dan kedudukan yang sesuai untuk pemasangan komponen check valve?

Antara berikut, pilih tindakan yang betul untuk mengelakkan masalah tekanan dalam sistem perpaipan HVAC

I.         Memasang check valve yang sesuai untuk mengelakkan aliran balik air.

II.       Menggunakan pam yang mempunyai keupayaan mengendalikan tekanan sistem.

III.     Memilih diameter paip yang lebih kecil untuk meningkatkan tekanan air dalam sistem.

IV.     Menggunakan Expansion joint pada kawasan yang getaran peralatan yang tinggi.

Antara berikut, yang manakah adalah langkah yang betul bagi melindungi pemampat?

Apakah jenis tolok yang boleh digunakan dalam pengukuran kadar bendalir?

Antara berikut, manakah bukan jenis sistem paip air bagi penyamanan udara?

Diberi kapasiti chiller adalah 120,000 btu/hr. Cari nilai kapasiti tersebut dalam unit TR

Antara berikut, yang manakah merupakan kaedah pengiraan kadar aliran bendalir?

Berapakah nilai kadar aliran air Pemeluwap (Condenser) dalam unit GPM bagi ruang dengan kapasiti beban penyejukan 245 RT?

Tentukan saiz paip air bagi Chilled Water System dengan kadar aliran air 400 GPM dengan menggunakan carta Friction loss for closed piping .

Diberi Friction Loss ialah 3 ft.wc/100ft

Apakah perkara yang boleh dilakukan bagi mengurangkan getaran pada sistem paip air sedia ada?

Tentukan saiz paip air bagi sistem condenser dengan kadar aliran air 250 GPM dan kehilangan geseran (friction loss) 6 ft.wc/100ft dengan merujuk kepada carta Friction loss for open/closed piping system.

Antara berikut, tentukan faktor-faktor yang perlu dipertimbangkan dalam menentukan sistem paip bahan pendingin untuk HVAC.

1. I - Halaju bendalir dalam garisan penyejuk harus cukup tinggi untuk membawa minyak kembali ke pemampat.

2. II - Paip bahan pendingin perlu mempunyai saiz yang optimum untuk memastikan kehilangan geseran berada dalam julat yang boleh diterima.

3. III - Kehilangan tekanan dalam garisan cecair yang terlalu tinggi boleh menyebabkan pembentukan gas sebelum masuk ke injap pengembangan.

IV - Suhu persekitaran tidak memberi kesan kepada kehilangan tekanan dalam sistem paip bahan pendingin

Apakah punca utama berlaku gegaran pada pam empar?

Nyatakan  fungsi Check Valve dalam sistem paip air penyamanan udara. Check valve biasanya dipasang di bahagian keluaran (discharge) pam

Kenapakah peronggaan (cavitation) tidak baik pada sesebuah pam air?

Apakah kegunaan pam air dalam sistem penyamanan udara?

Sebuah bangunan bertingkat memerlukan sistem pam untuk membekalkan air dari tangki bawah tanah ke semua tingkat atas secara konsisten. Apakah langkah yang paling sesuai untuk mengenal pasti jenis sistem pam yang diperlukan dalam situasi ini?

Apakah jenis pam empar yang biasa digunakan dalam sistem penyamanan udara.

Antara berikut yang manakah kebaikan menggunakan pam jenis closed couple end suction centrifugal?

I.      Penggunaan ruang yang minima

II.    Tidak memerlukan penjajaran shaft

III.   Selongsong (casing) mudah dibuka untuk penyelenggaraan

IV.  Kos pemasangan yang lebih murah

Apakah yang dimaksudkan dengan terma break horsepower (BHP)?

Apakah jenis carta yang digunakan dalam pemilihan pam?

Mengapakah pam jenis empar lebih sesuai digunakan berbanding pam jenis yang lain?

Apakah langkah keselamatan utama sebelum memasang sistem pam?

Antara berikut yang manakah punca gegaran pada pam empar?

I.               Bearing rosak.

II.             Coupling tidak sepusat.

III.            Kehadiran peronggaan pada impeller.

IV.           Tahap lenturan shaft tidak mengikut standard.

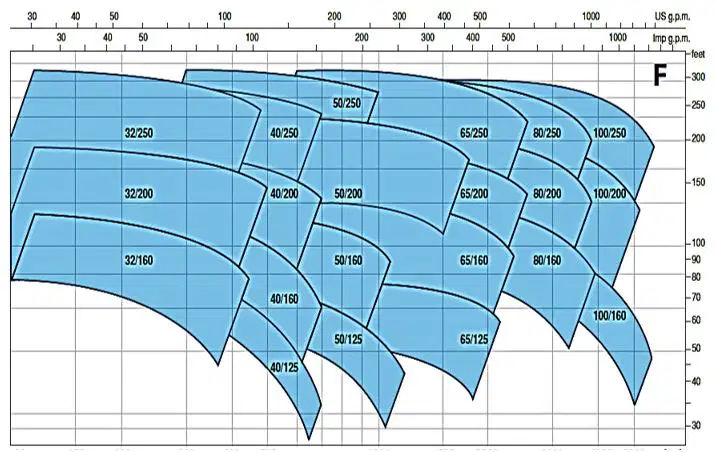

Berdasarkan rajah carta model saiz pam ini, cari model pam yang paling sesuai untuk water flowrate 500 GPM dan total head 80 ft

Manakah antara berikut adalah kegunaan glycol sebagai medium pemindah haba dalam sistem paip air sejuk penyamanan udara?

I.      Menurunkan takat beku air.

II.    Mengekalkan takat beku air.

III.   Mengelakkan hakisan dalam paip.

IV. Mengelakkan air menjadi berlumut.

Mengapakah penting untuk mengikuti piawaian NPSH dalam reka bentuk paip HVAC?

Apakah langkah yang betul perlu diambil semasa mereka bentuk sistem paip HVAC mengikut piawaian NPSH untuk memastikan pam beroperasi dengan selamat dan cekap?

Apakah tujuan reducer dipasang pada sistem paip?

Apakah kegunaan tangki pengembangan (expansion tank) dalam sistem paip air sejuk penyamanan udara?

Apakah maksud Net Positive Suction Head Required (NPSH_R)?

Mengapakah pengiraan Net Positive Suction Head Available (NPSH_A) penting dalam pemilihan sebuah pam air?

Di antara berikut, yang manakah penyumbang-penyumbang kepada peningkatan tekanan (pressure) dan ketinggian kepala (head) pam yang datang dari menara pendingin?

I.               Takungan air

II.              Kelengkapan paip

III.            Muncung semburan

IV. Ketinggian menara pendingin

Apakah yang anda lakukan jika terdapat sedikit pertambahan kos dari pembekal ketika projek baru hendak bermula?

Nyatakan perkara yang penting dalam menentukan kos bahan sistem paip penyamanan udara.

Apakah kriteria pengiraan kos bahan untuk rekabentuk paip?

Apakah kebaikan sambungan pam jenis sesiri?

Manakah antara berikut jenis-jenis aliran air dalam paip?

I.         Aliran stabil

II.       Aliran lamina

III.     Aliran seragam

IV.     Aliran bergelora

Antara berikut , yang manakah aspek utama  yang perlu dipertimbangkan dalam mereka bentuk sistem perpaipan HVAC.

                  I.                Pemilihan injap bergantung kepada kawalan aliran dan keselamatan sistem.

                 II.               Saiz dan panjang paip mesti dikira bagi memastikan kadar aliran yang optimum.

                III.               Jenis bahan penebat paip memainkan peranan penting dalam mengawal kehilangan haba.

IV. Kehilangan geseran (friction loss) boleh diabaikan kerana ia tidak memberi kesan kepada prestasi sistem.

Apakah yang dimaksudkan dengan singkatan CHWR dalam sistem paip air penyamanan udara?

Apakah suhu rekabentuk CHWS dan CHWR bagi sebuah sistem ideal

Antara berikut, yang manakah adalah langkah yang betul bagi melindungi pemampat?

Apakah pekali kadar aliran air (gallon per minutes (GPM)) bagi setiap kapasiti penyejukan dalam unit Tan Penyejukan (tons of refrigeration (TR)) untuk sebuah sistem penyejat sejuk air (chilled water evaporator)?

Apakah langkah-langkah yang perlu diambil untuk menentukan saiz paip bahan pendingin yang optimum dalam sistem penyaman udara?

Berdasarkan kaedah Rule of Thumb, berapakah kadar penyejukan dengan unit Btu/h berbanding TR (Ton of Refrigeration)?

Berapakah kadar aliran air penyejat (evaporator) dalam unit GPM bagi ruang dengan kapasiti beban penyejukan 180 TR?

Tentukan velocity paip bagi sistem condenser dengan kadar aliran air 150 GPM dan kehilangan geseran (friction loss) 5 ft.wc/100ft dengan merujuk kepada carta Friction loss for open/closed piping system.

Antara berikut, tentukan faktor-faktor yang perlu dipertimbangkan dalam menentukan sistem paip bahan pendingin untuk HVAC.

1. I. Halaju bendalir dalam garisan penyejuk harus cukup tinggi untuk membawa minyak kembali ke pemampat.

2. II. Paip bahan pendingin perlu mempunyai saiz yang optimum untuk memastikan kehilangan geseran berada dalam julat yang boleh diterima.

3. III. Kehilangan tekanan dalam garisan cecair yang terlalu tinggi boleh menyebabkan pembentukan gas sebelum masuk ke injap pengembangan.

4. IV. Suhu persekitaran tidak memberi kesan kepada kehilangan tekanan dalam sistem paip bahan pendingin

Mengapakah penting untuk memastikan halaju bahan pendingin mencukupi dalam sistem HVAC

Manakah antara berikut perkara yang perlu dipertimbangakan dalam pengiraan kadar aliran air dalam sistem pempaipan?

1. I. Kaedah pengiraan melalui orifis memerlukan halaju dan luas keratan rentas bendalir.

2. II. Kadar aliran boleh dikira menggunakan formula Q = V/t, di mana V ialah isipadu cecair dan t ialah masa.

3. III. Hukum Poiseuille digunakan untuk mengira kadar aliran dengan mengambil kira panjang paip, jejari, perbezaan tekanan, dan kelikatan bendalir.

4. IV. Faktor tekanan atmosfera tidak mempunyai sebarang kesan ke atas kadar aliran dalam sistem tertutup.

Apakah kelebihan pam air multistage berbanding single-stage?

Apakah tujuan penyokongan paip dipasang ketika pemasangan paip?

Apakah jenis impeller yang digunakan untuk aplikasi pam air sistem penyamanan udara?

Apakah dua perkara kritikal yang diukur dalam sistem bendalir?

Dimanakah lokasi yang paling sesuai untuk pemasangan pam?

Berdasarkan rajah di atas, apakah jenis reka bentuk sistem perpaipan air tersebut?

Susunkan langkah kerja menetapkan saiz paip dan memilih water pump, bagi reka bentuk pemasangan sistem Chiller mengikut turutan yang betul.

I.      Tentukan kejatuhan tekanan atau geseran(friction loss).

II.    Kenal pasti pam yang sesuai untuk pemasangan sistem Chiller.

III.   Gariskan pada graf untuk menentukan paip saiz dan friction rate/100 ft

IV.  Tentukan halaju air (water velocity) dalam perpaipan dan dapatkan spesifikasi reka bentuk.

V.    Kirakan kadar alir air (water flow rate) dan jumlah kejatuhan tekanan litar perpaipan.

Antara yang berikut, yang manakah merupakan kesan utama getaran dalam sistem paip HVAC yang tidak dikawal dengan baik?

I.      Getaran boleh mengurangkan jangka hayat pam dan peralatan lain dalam sistem.

II.    Getaran boleh menyebabkan penghantaran bunyi melalui paip dan struktur bangunan.

III.   Getaran tidak mempunyai kesan terhadap prestasi sistem HVAC selagi tekanan air mencukupi.

IV.  Getaran boleh menyebabkan kerosakan fizikal pada paip dan sambungan, mengakibatkan kebocoran.

Mengapakah penting untuk mengikuti piawaian NPSH dalam reka bentuk paip HVAC?

Rajah di atas  menunukkan susun atur paip air antara menara pendingin dan pam. Manakah susun atur paip yang lebih sesuai untuk sistem penyamanan udara?

Apakah langkah yang betul perlu diambil semasa mereka bentuk sistem paip HVAC mengikut piawaian NPSH untuk memastikan pam beroperasi dengan selamat dan cekap?

Antara berikut, pilih langkah-langkah yang betul dalam penyelenggaraan sistem perpaipan.

1. I. Penapis perlu dibersihkan secara berkala untuk mengelakkan sekatan aliran.

2. II. Injap sehala harus diperiksa untuk memastikan ia tidak tersangkut dalam keadaan terbuka atau tertutup.

3. III. Paip sedutan perlu diperiksa untuk memastikan tiada udara terperangkap yang boleh menyebabkan peronggaan.

4. IV. Mengurangkan saiz paip pelepasan boleh meningkatkan kecekapan sistem.

Apakah piawaian yang terlibat dalam rekabentuk sistem paip HVAC di Malaysia?

Apakah aspek penting dalam penyediaan anggaran kos pemasangan kerja-kerja perpaipan?

Berikut adalah langkah-langkah penyedian kos sebelum kerja penyelenggaraan pam sistem penyamanan udara dilakukan. Susun langkah-langkah tersebut dengan turutan yang betul.

I.      Lawatan tapak

II.    Maklum kepada pelanggan harga kerja.

III.   Hubungi pembekal untuk maklumat alat ganti.

IV. Anggar kos bahan, buruh, logistik dan keuntungan.
