3015.U5.Componentes Electrónicos Pasivos (Total)

Total questions: 61

Worksheet time: 35mins

Name
Class
Date
1.

¿Cuál es el valor de una resistencia de carbón que tiene los siguientes colores: amarillo, violeta y verde?:

a)

470 Ω.

b)

47 kΩ.

c)

4,7 MΩ.

d)

470 MΩ.

2.

¿Cuál es el valor de una resistencia de carbón que tiene los siguientes colores: verde, gris, oro, oro?:

a)

5,8 Ω 5 %.

b)

5,8 KΩ 10 %.

c)

58 Ω 5 %.

d)

58 Ω 10 %.

3.
¿Cuáles de estas son potencias normalizadas en las resistencias de carbón?:
a)
1,5 W.
b)
1/5 W.
c)
1/52W.
d)
1/8 W.
4.
Si se mide la resistencia entre los terminales de los extremos (que no sean los del cursor) de un potenciómetro, se obtiene:
a)
Un valor óhmico que no varía aunque se mueva el cursor.
b)
Un valor óhmico que depende en qué posición se encuentre el cursor.
c)
0 ohmios.
d)
100 ohmios.
5.
Si se hace referencia a un trimmers, se está hablando de:
a)
Una resistencia de valor fijo.
b)
Un condensador electrolítico.
c)
Un componente cuyo valor es ajustable.
d)
Una resistencia bobinada.
6.
Una LDR es:
a)
Una resistencia dependiente de la luz.
b)
Una resistencia dependiente de la temperatura.
c)
Una resistencia dependiente de la tensión.
d)
Un potenciómetro variable.
7.
¿Qué tipo de condensador puede tener valores capacitivos más elevados?:
a)
El cerámico.
b)
El de poliéster.
c)
Tantalio.
d)
Electrolítico.
8.
¿Cuáles de los siguientes tipos de condensadores tienen polaridad?:
a)
Cerámico.
b)
Electrolítico.
c)
Poliéster.
d)
Tantalio y poliéster.
9.
El valor de las inductancias se da en:
a)
Ohmios.
b)
Amperios.
c)
Microfaradios.
d)
Henrios.
10.
10 μH son:
a)
0,01 mH.
b)
0,0001 H.
c)
100 mH.
d)
1000 H.
11.
Un trasformador tiene:
a)
Dos devanados.
b)
Un núcleo magnético y dos devanados.
c)
Un núcleo de aire.
d)
Un solo devanado.
12.
Si el devanado secundario de un transformador tiene tres terminales 12 V - 0 -12 V, se puede obtener:
a)
Una tensión de 24 V.
b)
Una tensión de 6 V.
c)
Una tensión de 12 V.
d)
Una tensión de 12 y 24 V.
13.

¿Qué tipo de condensadores tiene polaridad?

a)
b)
c)
d)
14.

¿Qué dibujo simboliza un potenciómetro?

a)
b)
c)
d)
15.

un tansformador tiene...

a)

un núcleo magnético

b)

al menos dos devanados

c)

un nucleo de aire

d)

un solo devanado

16.

¿Qué tipo de condensador es?

a)

Electrolítico

b)

Poliéster

c)

Cerámico

d)

ninguno

17.

¿Cuál es el símbolo de MicroFaradio?

a)

MF

b)

μF

c)

nF

d)

mF

18.

Si un componente pasivo se dice tienen 100 nF, estamos hablando de ...

a)

una resistencia dependiente de la temperatura

b)

un condensador

c)

un varistor

d)

una bobina

19.

¿En qué medimos el valor de la capacidad de un condensador?

a)

Ohmios

b)

Voltios

c)

Faradios

d)

Watts

20.

De qué están hechas las bobinas con núcleo?

a)

Cobre fundido

b)

Oro pulido

c)

Hilo esmaltado

d)

Lapislázuli en rama

21.

¿Qué valor tiene una resistencia con los colores Rojo - Negro - Amarillo?

a)

200000 kΩ

b)

0,2 MΩ

c)

200 kΩ

d)

30 mΩ

22.

¿Cuál de las siguientes resistencias da más calor?

a)
b)
c)
d)
23.

¿Qué podría ser un termistor?

a)

una resistencia que depende de la luz

b)

una resistencia que se rompe si aumenta la temperatura

c)

una resistencia que aumenta o disminuye su valor con la temperatura

d)

una resistencia que aumenta o disminuye su valor con la tensión

24.

¿Qué componentes electrónicos se caracterizan por almacenar energía de manera temporal?

a)

Resistencias

b)

fusibles

c)

termistores

d)

condensadores

25.
Cual es el nombre del siguiente símbolo
a)
A.  Resistencia
b)
B.  Resistencia variable con valor prea justado
c)
C.  Potenciómetro
d)
D. Resistencia variable
26.

¿Qué representa este símbolo?

a)

Resistencia

b)

Potenciómetro

c)

LDR

d)

Condensador

27.

¿Qué componente es el de la figura?

a)

Una LDR

b)

Un LED

c)

Un transistor

d)

Un resistor

28.

El elemento de la figura es:

a)

Un termistor

b)

Un condensador

c)

Un transistor

d)

Ninguno de los anteriores

29.

La unidad de medida del componente que se muestra en la imagen es:

a)

Ohmios

b)

Faradios

c)

Voltios

d)

Resistencia

30.

La unidad de medida del componente que se muestra en la imagen es:

a)

Ohmios

b)

Faradios

c)

Voltios

d)

Amperios

31.

La unidad de medida del componente que se muestra en la imagen es:

a)

Ohmios

b)

Faradios

c)

Voltios

d)

Amperios

32.

Componente que ofrece oposición al paso de la corriente eléctrica.

a)
b)
c)
d)
33.

Resistor eléctrico con un valor de resistencia variable y generalmente ajustable manualmente.

a)
b)
c)
d)
34.

Resistencia, cuyo valor en ohmios, varía ante las variaciones de la luz.

a)
b)
c)
d)
35.

Este componente electrónico se llama

a)

Fotocelda

b)

Potenciómetro

c)

Resistencia variable

d)

Resistencia Fija

36.

Este componente electrónico se llama

a)

Fotocelda

b)

Potenciómetro

c)

Resistencia Fija

d)

Condensador

37.

Este componente electrónico se llama

a)

Resistencia Fija

b)

Potenciómetro

c)

Fotorresistencia

d)

Resistencia variable

38.

Este componente electrónico se llama

a)

LDR

b)

Diodo

c)

NTC

d)

Capacitor

39.

Este componente electrónico se llama

a)

Resistencia

b)

Fotorresistencia

c)

Condensador

d)

NTC

40.

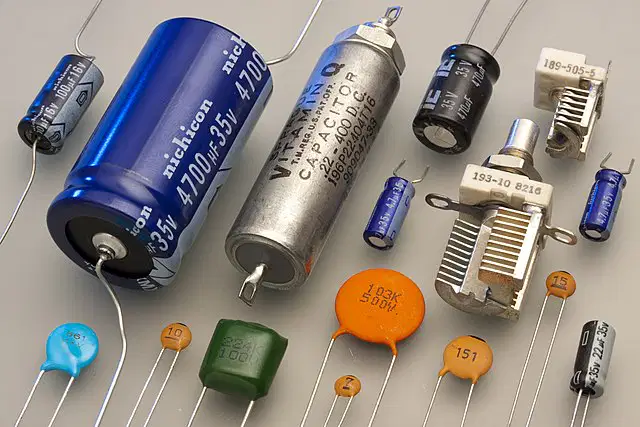

Q1:¿Qué tipo de condensador es el que se muestra en la imagen?

a)

Poliéster

b)

Tantalio

c)

Cerámicos

d)

Electrolíticos

41.

Q1:¿Qué tipo de condensador es el que se muestra en la imagen?

a)

Poliéster

b)

Tantalio

c)

Cerámicos

d)

Electrolíticos

42.

Q1:¿Qué tipo de condensador es el que se muestra en la imagen?

a)

Poliéster

b)

Tantalio

c)

Cerámicos

d)

Electrolíticos

43.

Q1:¿Qué tipo de condensador es el que se muestra en la imagen?

a)

Poliéster

b)

Tantalio

c)

Cerámicos

d)

Electrolíticos

44.

Q6:¿Cómo se calcula el condensador equivalente?

a)

Suma de C1 C2 y C3

b)

Uno dividido entre C1 C2 y C3.

c)

Uno dividido entre la suma de 1/C1, 1/C2 y 1/C3

d)

La suma de 1/C1, 1/C2 y 1/C3

45.

Q6:¿Cómo se calcula el condensador equivalente?

a)

Suma de C1 C2 y C3

b)

Uno dividido entre C1 C2 y C3.

c)

Uno dividido entre la suma de 1/C1, 1/C2 y 1/C3

d)

La suma de 1/C1, 1/C2 y 1/C3

46.

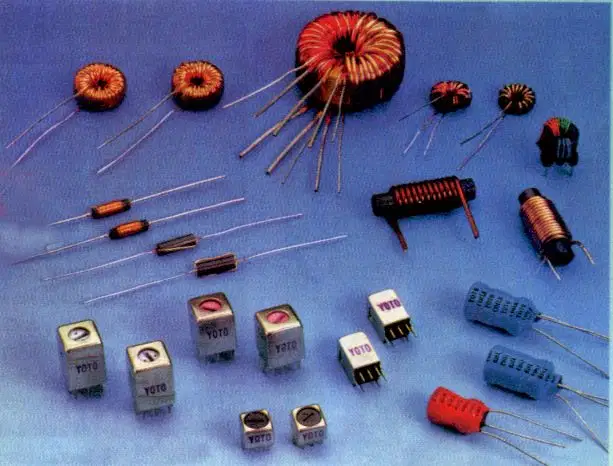

Q9:La imagen muestra:

a)

Un inductor ajustable.

b)

Una resistencia de carbono.

c)

Una bobina

d)

Un inductor encapsulado.

47.

Q12:El valor de las inductancias se da en:

a)

Hendrios

b)

Hanrios

c)

Henrios

d)

Recios

48.

Q13:¿Qué tipo de condensador puede tener valores capacitivos más elevados?

a)

Cerámico

b)

Poliéster

c)

Tantalio

d)

Depende del valor.

49.

Q14:¿Qué valor tiene un condensador que tiene xerografiado 473J?

a)

47 nF +-10%

b)

47 pF +-5%

c)

47 nF +-5%

d)

47 μF +-5%

50.

Q15:¿Qué tipo de condensador tiene polaridad?

a)

El cerámico

b)

El de poliéster.

c)

Tantalio

d)

Ninguno de ellos.

51.

Q23:Si una resistencia bobinada tiene estampado 0k47 J, ¿qué valor y tolerancia tiene?

a)

470 Ω 5%

b)

47 KΩ 5%

c)

470 Ω 10%

d)

47 kΩ 10%

52.

Q24:¿Cuál es el valor de una resistencia de carbón que tiene colores: marrón, gris, oro, oro?

a)

1,8 Ω 5%

b)

1,8 kΩ 10%

c)

81 Ω. 5%

d)

18 Ω 10%

53.

Q25:¿Cuál es el valor de una resistencia de carbón que tiene colores: azul, naranja, amarillo y oro?

a)

630 Ω

b)

5,3 MΩ

c)

530 KΩ

d)

630 KΩ

54.

Q18:Si se mide la resistencia entre el terminal central y uno de los extremos de un potenciómetro:

a)

Un valor óhmico que no varía aunque se mueva el cursor.

b)

Un valor óhmico que varía con el cursor.

c)

0 Ohmios.

d)

100 Ohmios.

55.

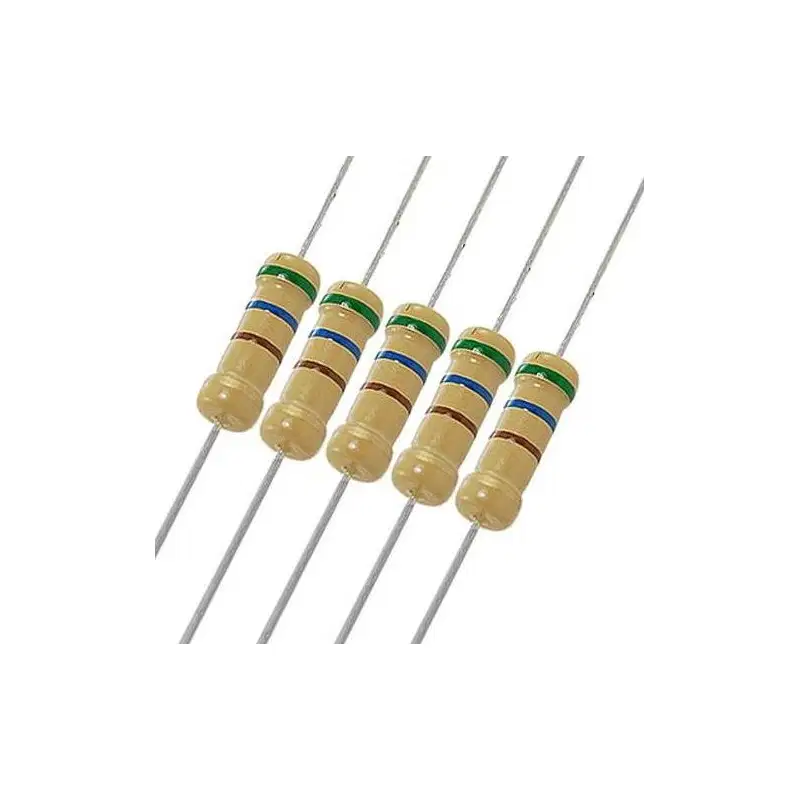

Q19:La imagen muestra una resistencia de ...

a)

Carbón

b)

Bobinada

c)

Calefactora

d)

LDR

56.

Q21:La imagen muestra una resistencia de ...

a)

Carbón.

b)

Bobinada

c)

Calefactora.

d)

LDR

57.

Q25:¿Cuál es el valor de una resistencia de carbón que tiene colores los tres primeros colores: marrón, naranja, naranja ?

a)

130 ohmios

b)

133 ohmios

c)

1300 ohmios

d)

13000 ohmios

58.

100 μΩ son...

a)

0,01 miliohmios

b)

0,00001 ohmios

c)

0,1 miliohmios

d)

10 ohmios

59.

La unidad de medida del componente que se muestra en la imagen es:

a)

Ohmios

b)

Faradios

c)

Voltios

d)

Amperios

60.

El símbolo de una bobina es:

a)
b)
c)
d)

ninguna de las anteriores

61.

El símbolo de los transformadores es:

a)
b)
c)

ninguna de las anteriores
