Итоговый тест по черчению

Total questions: 45

Worksheet time: 17mins

Name
Class
Date
1.

Найдите технический рисунок, соответствующий чертежу "2"

a)
b)
c)
d)
e)
2.

Найдите технический рисунок, соответствующий чертежу "1"

a)
b)
c)
d)
e)
3.

Найдите технический рисунок, соответствующий чертежу "3"

a)
b)
c)
d)
e)
4.

Перед вами чертеж детали, образованный несколькими геометрическими телами. Отметьте все варианты ответа, соответствующие телам, помеченным красным цветом.

a)

призма

b)

цилиндр

c)

конус

d)

пирамида

e)

куб

5.

Подберите подходящий чертеж для этой детали

a)
b)
c)
d)
e)
6.

Подберите подходящий чертеж для этой детали

a)
b)
c)
d)
e)
7.

Подберите подходящий чертеж для этой детали

a)
b)
c)
d)
e)
8.

Подберите подходящий чертеж для этой детали

a)
b)
c)
d)
e)
9.

Найдите третий вид по двум известным

a)
b)
c)
d)
10.

Найдите третий вид по двум известным

a)
b)
c)
d)
11.

Что выделено на чертеже?

a)

Наложенное сечение

b)

Вынесенное сечение

c)

Простой разрез

d)

Сложный разрез

12.

Как называется эта линия?

a)

Штрихпунктирная

b)

Штриховая

c)

Сплошная толстая

d)

Прерывистая

e)

Разомкнутая

13.

Как называется эта линия?

a)

Штрихпунктирная

b)

Штриховая

c)

Сплошная толстая

d)

Прерывистая

e)

Разомкнутая

14.

Подберите данной детали правильный чертеж с разрезом

a)
b)
c)
d)
e)
15.

Подберите данной детали правильный чертеж с разрезом

a)
b)
c)
d)
e)
16.

Подберите данной детали правильный чертеж с разрезом

a)
b)
c)
d)
e)
17.

Как называется этот вид проецирования?

a)

Прямоугольное

b)

Косоугольное

c)

Изометрия

d)

Диметрия

18.

Как называется этот вид проецирования?

a)

Прямоугольное

b)

Косоугольное

c)

Изометрия

d)

Диметрия

19.

Размерные числа ставят

a)

под размерной линией, параллельно ей

b)

над размерной линией, параллельно ей

c)

под размерной линией, перпендикулярно ей

d)

над размерной линией, перпендикулярно ей

20.

Какому геометрическому телу соответствуют эти три проекции на чертеже?

a)

Конус

b)

Призма

c)

Пирамида

d)

Цилиндр

21.

Разрез - это

a)

геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью

b)

геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью и все то, что находится перед секущей плоскостью

c)

геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью и все то, что находится за секущей плоскостью

22.

Разрез, выполненный по плоскости симметрии детали

a)

обозначается на чертеже буквами (например, А-А)

b)

не обозначается на чертеже

c)

подписывается "Разрез по плоскости симметрии"

23.

Изометрическая проекция выполняется в осях, расположенных под углами друг к другу

a)

120, 120, 120 градусов

b)

135, 90, 135

c)

90, 180, 90

d)

30, 30, 30

24.
Как называется аксонометрическая проекция в которой оси расположены под углом 120 градусов?
a)
Диметрия
b)
Изометрия
25.

По какой оси во фронтальной диметрии осуществляется сокращение размеров в 2 раза:

a)

Х

b)

Y

c)

Z

26.

Мысленное расчленение предмета на составляющие его геометрические тела называют...

a)

Анализом видов

b)

Анализом геометрической формы

c)

Графическими операциями

d)

Проецированием

27.

На рисунке представлено построение диметрических осей. Предполагается использовать для этого угольник с углом ... градусов. Напишите ниже величину угла

(a)

28.

На рисунке б) вы видите построение аксонометрических осей. Каких именно?

a)

Изометрических

b)

Диметрических

c)

Прямоугольных

d)

Горизонтальных

29.

По оси Y в ... осуществляется сокращение размеров в 2 раза. Вставьте пропущенное слово

a)

изометрии

b)

диметрии

c)

аксонометрии

30.

С чего целесообразнее всего начинать построение простых по форме деталей, состоящих из простых геометрических тел?

a)

С основания детали (отложить размеры по осям x, y и далее продвигаться по оси z вверх)

b)

С основания детали (отложить размеры по осям x, z и далее продвигаться по оси y вверх)

c)

Сначала отложить все размеры по оси z

31.

Вдоль каких осей (x, y или z) располагаются оси симметрии данной детали если они вообще есть?

a)

Вдоль всех осей

b)

Вдоль y и z

c)

Вдоль х и z

d)

Деталь вообще не симметрична

32.

Перед вами стоит задача - необходимо построить изометрию данной детали. Сколько вы отложите по оси Х?

a)

50

b)

25

c)

30

d)

26

33.

Перед вами стоит задача - необходимо построить изометрию данной детали. Сколько вы отложите по оси Y?

a)

50

b)

25

c)

30

d)

26

34.

Подпишите наименования осей , соответствующих чертежу детали, для последующего ее построения в аксонометрической проекции

a)

1-x

2-y

3-z

4-y

b)

1-y

2-y

3-z

4-x

c)

1-x

2-x

3-z

4-y

d)

1-y

2-x

3-z

4-y

35.

Вам предлагается построить изометрию данной детали. Что мы обычно откладываем по оси Y?

a)

Длину детали( она равна 20мм)

b)

Длину детали (она равна 60мм)

c)

Ширину детали (она равна 80мм)

d)

Высоту детали (она равна 60мм)

e)

Ширину детали (она равна 40мм)

36.

Основную надпись внутри рамки чертежа размещают

a)

в правом верхнем углу

b)

в левом верхнем углу

c)

в правом нижнем углу

d)

в левом нижнем углу

37.

Линия видимого контура обозначается на чертеже

a)

сплошной волнистой линией

b)

сплошной толстой линией

c)

разомкнутой линией

d)

сплошной волнистой линией

38.

Относительно толщины какой линии задаются толщины всех других линий на чертеже?

a)

основной сплошной толстой

b)

основной сплошной тонкой

c)

штриховой

d)

шрихпунктирной

39.

Штрихпунктирная тонкая линия предназначена для вычерчивания

a)

видимого контура

b)

осевых линий

c)

линий сечения

d)

невидимого контура

40.

Буквой R на чертеже обозначается

a)

расстояние между двумя точками окружности

b)

расстояние между двумя противоположными точками окружности

c)

расстояние от центра окружности до точки на ней

d)

расстояние от центра окружности до любой точки

41.

Какое слово НЕ является названием чертежного инструмента?

a)

Треугольник

b)

Циркуль

c)

Линейка

d)

Транспортир

42.

Разрезы бывают

a)

Сложные и наложенные

b)

Простые и наложенные

c)

Простые и сложные

d)

Простые и вынесенные

43.

На профильной плоскости изображается

a)

Вид спереди

b)

Вид снизу

c)

Вид слева

d)

Вид справа

44.

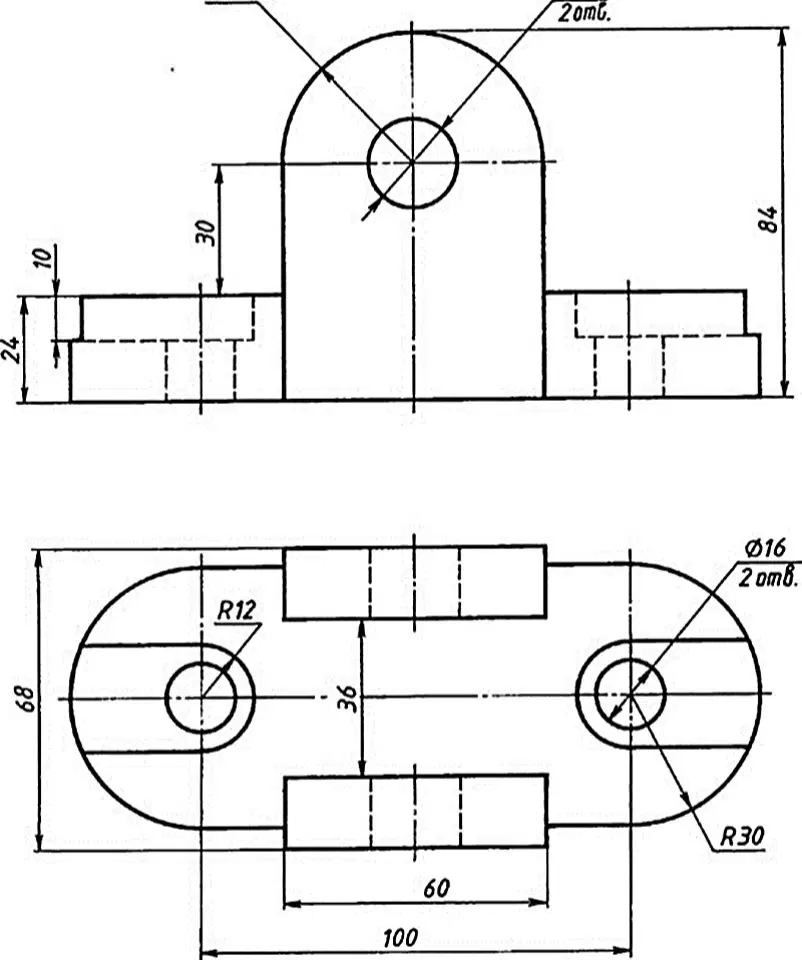

Чему равна длина детали (по оси х)?

a)

160 мм

b)

132 мм

c)

100 мм

d)

68 мм

e)

130 мм

45.

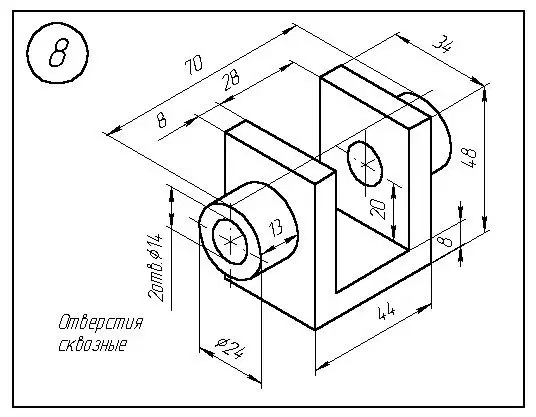

Какой разрез целесообразнее выполнить для данной детали?

a)

Фронтальный

b)

Профильный

c)

Горизонтальный

d)

Вынесенный
