WorksheetsΒασικά Θέματα - Επανάληψη Β' μέρος
Total questions: 20
Worksheet time: 11mins
Η μηχανή του Holerith βοήθησε στην
απογραφή των ΗΠΑ
κατασκευή υφαντών
στην αστρονομία
Η μονάδα ελέγχου (control bus)
Ελέγχει το τρόπο ροής των δεδομένων από και προς την ΚΜΕ
Ελέγχει τη ροή δεδομένων στην CPU
Αποκωδικοποεί εντολές
Ελέγχει πόσο ρεύμα θα φτάσει σε κάθε μονάδα του συστήματος
Η Αριθμητική και Λογική Μονάδα - Arithmetic Logic Unit (ALU)
Πραγματοποιεί αριθμητικούς υπολογισμούς και λογικές αποφάσεις
Υπολογίζει τα διάφορα στοιχεία αριθμητικών δεδομένων που είναι αποθηκευμένα στον Συσσωρευτή και τα μετατρέπει σε λογικές αποφάσεις
Υπολογίζει τα γραφικά δεδομένα καθώς βρίσκονται μόνο σε μονάδες GPU.
Υπολογίζει τη ροή εκτέλεσης σε ένα πρόγραμμα και αποκωδικοποιεί τις οδηγίες σε μικρά βήματα που πρέπει να εκτελεστούν από τον μετρητή προγράμματος.
Ποιος ο ρόλος της Cache (Κρυφής Μνήμης) ?
Εκτελεί τις αριθμητικές και λογικές πράξεις
Κατευθύνει τις εντολές που θα εκτελεστούν
Διατηρεί δεδομένα και εντολές συχνής χρήσης
Ενίσχυση των γραφικών συναρτήσεων
Τι σημαίνει ΚΜΕ (CPU)?
Κεντρική Μονάδα Επεξεργασίας
Κοινή Μονάδα Ελέγχου
Κεντρικό Μέρος Εργασίας
Κατώτερο Μηχάνημα Επιδόσεων
Τι είναι ο δίαυλος (bus)?
Ένα κύκλωμα που συνδέει ένα τμήμα της ΚΜΕ με άλλα τμήματα
Ένας τύπος προσωρινής μνήμης
Ένας τύπος μόνιμης μνήμης
Δεδομένα και εντολές μεταφέρονται προς αυτές τις μονάδες
ΚΜΕ
Κύρια μνήμη
Μονάδες εισόδου
Μονάδες εξόδου
Διαύλους
Δεδομένα και εντολές μεταφέρονται από αυτές τις μονάδες
ΚΜΕ
Κύρια μνήμη
Μονάδες εισόδου
Μονάδες εξόδου
Διαύλους
Ο δίαυλος δεδομένων (data bus)
Μεταφέρει δεδομένα από και προς την ΚΜΕ τη μνήμη και τις μονάδες εισόδου / εξόδου
Ελέγχει την ταχύτητα μεταφοράς των δεδομένων
Ελέγχει τον τρόπο μεταφοράς των δεδομένων
Επιλέγει το σημείο της μνήμης που θα γραφτούν ή θα διαβαστούν δεδομένα
Ο δίαυλος διευθύνσεων (address bus)
Περιέχει τη διεύθυνση της μνήμης που θα γίνει εγγραφή ή ανάγνωση
Ελέγχει την ταχύτητα μεταφοράς των δεδομένων
Ελέγχει τον τρόπο μεταφοράς των δεδομένων
Ετοιμάζει τη μνήμη για εγγραφή ή ανάγνωση
Ποιά λογική πύλη συμβολίζει η παρακάτω εικόνα?
NOT
AND
OR
Ποιά λογική πύλη συμβολίζει η παρακάτω εικόνα?
AND
OR
NOT
NOR
Ποιά λογική πύλη συμβολίζει η παρακάτω εικόνα?
XOR
NOR
NAND
NOT
Ποιά λογική πύλη συμβολίζει η παρακάτω εικόνα?
NXOR
NAND
XOR
NOR
Ποιά λογική πύλη συμβολίζει η παρακάτω εικόνα?
NOR
XOR
NXOR
NAND
Ποιά λογική πύλη συμβολίζει η παρακάτω εικόνα?
NAND
NOR
XOR
NXOR
Δίνεται το σχήμα δίπλα. Το Q θα είναι ίσο με
Q = B*(A+C)
Q=A*(B+C)
Q=A+B+C
Q=C*(B+A)
Ποιος ο σκοπός του παλμού (clock) στον απαριθμητή (counter)
Ανάβει τα LEDs
Καθορίζει πότε θα αλλάξει η κατάστασή του.
Δίνει τάση στο κύκλωμα
Σβήνει τα flip-flops
Τι είναι τα flip-flops σε ένα ψηφιακό κύκλωμα;
Κουμπιά για ενεργοποίηση του κυκλώματος
Λαμπάκια που ανάβουν με τάση
Μονάδες αποθήκευσης μίας κατάστασης (0 ή 1)
Ρολόγια για συγχρονισμό

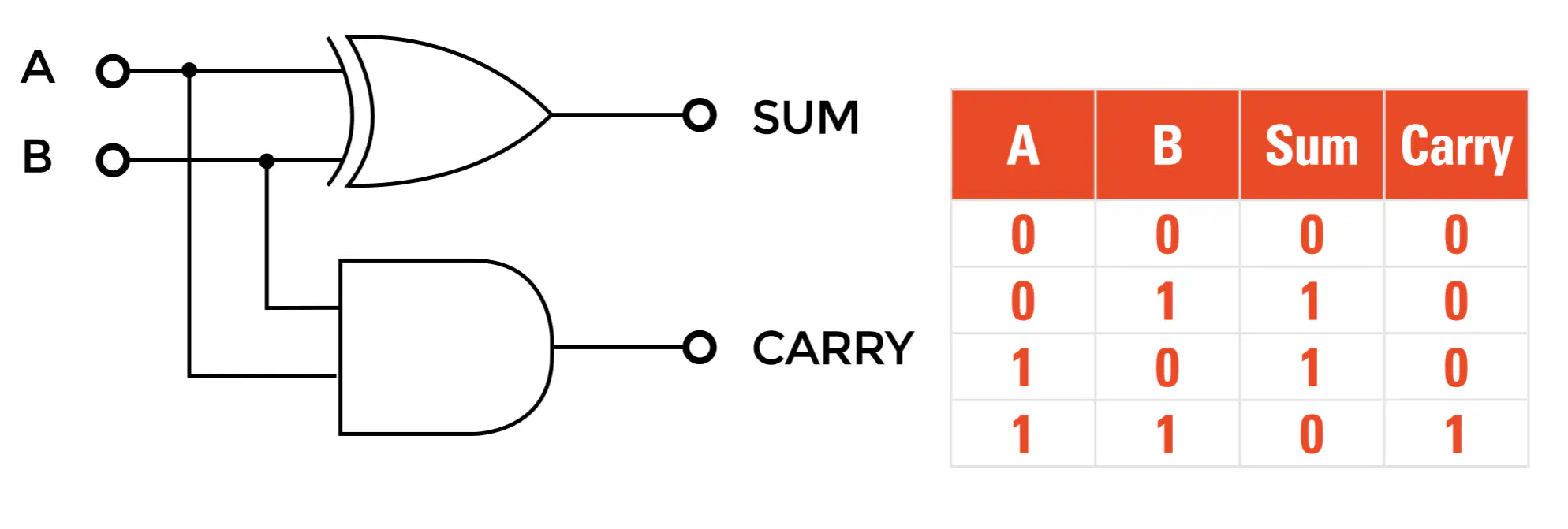

Σε τι υστερεί ο ημιαθροιστής (half adder) σε σχέση με τον πλήρη αθροιστή (full adder);
Δεν μπορεί να προσθέσει κανένα ψηφίο
Δεν υπολογίζει το άθροισμα σωστά
Δεν έχει είσοδο για κρατούμενο
Δεν έχει έξοδο για αποτέλεσμα
