WorksheetsSistema hidráulico -componentes
Total questions: 90
Worksheet time: 47mins
Son lineas hidráulicas que proporcionan conexiones más rígidas, tendido compacto y una mejor disipación del calor
Mangueras
Tuberías de acero
Tuberías de PVC
Mangueras de alta presión
cual de los tipos de tanque que se muestra esta presurizado.
Tanque A
Tanque B
No se precisa
Les falta un manómetro
Convierten la energía mecánica en energía hidráulica en forma de flujo de fluido
Actuador o cilindro hidraulico
Válvula reguladora de presión
Válvula direccional
Bomba hidráulica
Las bombas de engranajes son de diseño simple, de recia construcción, las hacen útiles en una amplia gama de aplicaciones. y son de:
caudal positivo y fijo
caudal variable
caudal bidirecional
El objetivo principal de los sistemas hidráulicos es impulsar implementos tales como hojas topadoras y los cucharones. Esto normalmente se realiza con ................................., que son accionadores lineales que convierten la energía ........................ en energía mecánica
bombas - hidráulica
válvulas direccionales - hidráulica
cilindros - hidráulica
válvulas reguladoras de presión - hidraulica
Son accionadores que convierten la energía hidráulica en energía mecánica en forma de movimiento y fuerza giratoria. Se utilizan en las máquinas
Cilindros hidráulicos
Bombas hidráulicas
motores hidráulicos
los implementos hidráulicos
Proporcionan el medio principal para controlar la operación de los accionadores y otros componentes dirigiendo el caudal de aceite al circuito deseado
válvulas de alivio
válvulas de flujo
válvulas direccionales
válvulas de presión
Mantienen el aceite hidráulico limpio eliminando los contaminantes que pueden dañar las piezas de los componentes.
Las válvulas de derivación
las válvulas de flujo
Los filtros
Los aditivos
Ocasiona explosiones que desgastan los componentes internos de la bomba, como consecuencia de que se forman cavidades de vapor cuando la bomba no recibe o recibe poco aceite.
la viscosidad
la velocidad
el flujo
la cavitación
El numero 5 corresponde a
valvula de control
accionador
valvula de alivio
tren de engranajes
El numero 6 corresponde a
valvula de control
accionador
valvula de alivio
tren de engranajes
El numero 7 corresponde a
valvula de control
accionador
valvula de alivio
tren de engranajes
El numero 2 corresponde a
valvula de control
accionador
valvula de alivio
tren de engranajes
el numero 7 corresponde a
plancha deflectora
respiradero
valvula hidraulica de alivio
visor
Una de las funciones de la plancha deflectora es
separar las zonas de retorno del tamque
permitir que se evapore el agua
separar el aire del aceite
todas son correctas
Los tanques presurizados tienen
respiraderos
valvulas de alivio
Las bombas hidraulicas (indique la alternativa incorrecta)
succionan el aceite del tanque
administran fluido al sistema
entregan caudal al sistema
generan presion
el numero 8 corresponde a
plancha deflectora
respiradero
valvula hidraulica de alivio
visor
Los cilindros de doble efecto son aquellos que tienen dos camaras y el piston se retrae como extiende
verdadero
falso
el numero 3 corresponde a
plancha deflectora
respiradero
valvula hidraulica de alivio
visor
el numero 2 corresponde a
plancha deflectora
respiradero
valvula hidraulica de alivio
filtros internos
el numero 5 corresponde a
válvula de control
válvula de alivio
enfriador
filtro
bomba
el numero 8 corresponde a
válvula de control
válvula de alivio
enfriador
filtro
bomba
el numero 9 corresponde a
válvula de control
válvula de alivio
enfriador
filtro
bomba
el numero 4 corresponde a
válvula de control
válvula de alivio
enfriador
filtro
bomba
el numero 3 corresponde a
válvula de control
válvula de alivio
enfriador
filtro
bomba
el aceite fluye de un componente al siguiente. El flujo sigue un recorrido único.
circuito hidráulico en serie
circuito hidráulico en paralelo
en este tipo de circuito, los componentes reciben igual flujo de la bomba.
circuito en serie
circuito en paralelo
el numero 1 corresponde a
cancamo del vastago
camcamo de la cabeza
piston
vastago
el numero 7 corresponde a
cancamo del vastago
camcamo de la cabeza
piston
vastago
el numero 3 corresponde a
cancamo del vastago
camcamo de la cabeza
piston
vastago
Las bombas generan distintos tipos de caudal los cuales hacen referencia a:
De caudal positivo
De caudal variable
De presión compensada
De doble dirección
De caudal fijo
identificar el símbolo hidráulico
Bomba hidráulica de Caudal constante
Bomba hidráulica de Caudal variable
Bomba hidráulica de giro en dos sentidos
verificar el gráfico y si corresponde el subtítulo
Falso
Verdadero
El numero 1 corresponde a
filtro de succión
filtro de retorno
filtro presurizado
filtro de drenaje de la caja del motor o de la bomba
El numero 2 corresponde a
filtro de succión
filtro de retorno
filtro presurizado
filtro de drenaje de la caja del motor o de la bomba
El numero 3 corresponde a
filtro de succión
filtro de retorno
filtro presurizado
filtro de drenaje de la caja del motor o de la bomba
El numero 4 corresponde a
filtro de succión
filtro de retorno
filtro presurizado
filtro de drenaje de la caja del motor o de la bomba
el símbolo corresponde a...
cilindro de doble efecto
cilindro de simple efecto
cilindro doble vástago
cilindro telescópico
el símbolo corresponde a...
cilindro de doble efecto
cilindro de simple efecto
cilindro doble vástago
cilindro telescópico
el símbolo corresponde a...
cilindro de doble efecto
cilindro de simple efecto
cilindro doble vástago
cilindro telescópico
el símbolo corresponde a...
cilindro de doble efecto
cilindro de simple efecto
cilindro doble vástago
cilindro telescópico
el símbolo corresponde a...
Filtro o malla
Filtro con separador de agua y drenaje manual
Filtro con separador de agua y drenaje automático
Separador o trampa de agua
el símbolo corresponde a...
Filtro o malla
Filtro con separador de agua y drenaje manual
Filtro con separador de agua y drenaje automático
Separador o trampa de agua
el símbolo corresponde a...
Filtro o malla
Filtro con separador de agua y drenaje manual
Filtro con separador de agua y drenaje automático
Separador o trampa de agua
enfriador de aire
el símbolo corresponde a...
Filtro o malla
Filtro con separador de agua y drenaje manual
Filtro con separador de agua y drenaje automático
Separador o trampa de agua
enfriador de aire
el símbolo corresponde a...
secador de aire
Filtro con separador de agua y drenaje manual
Filtro con separador de agua y drenaje automático
Separador o trampa de agua
enfriador de aire
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor mono-direccional de desplazamiento fijo
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor mono-direccional de desplazamiento fijo
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor mono-direccional de desplazamiento fijo
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor bi-direccional de desplazamiento variable
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor mono-direccional de desplazamiento fijo
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor bi-direccional de desplazamiento variable
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
motor bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor bi-direccional de desplazamiento variable
el símbolo corresponde a...
motor mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
motor bi-direccional de desplazamiento fijo
bomba mono-direccional de desplazamiento fijo
motor bi-direccional de desplazamiento variable
la imagen corresponde a...
enfriador
accionador
pistón de resorte
válvula de alivio
la imagen corresponde a...
accionador telescópico
accionador de simple efecto
pistón de resorte
accionador de doble efecto
el símbolo corresponde a...
bomba mono-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento variable
bomba bi-direccional de desplazamiento fijo
motor mono-direccional de desplazamiento fijo
motor bi-direccional de desplazamiento variable
El color verde en los diagramas hidráulicos significa:
aceite de retorno al tanque
aceite a presión suministrado por la bomba
nivel de presión menor al rojo
aceite bloqueado
El color azul en los diagramas hidráulicos significa:
aceite de retorno al tanque
aceite a presión suministrado por la bomba
nivel de presión menor al rojo
aceite bloqueado
Es la parte de la física que estudia la mecánica de los líquidos.
Hidrostática
Hidrodinámica
Hidráulica
La presión en un líquido se transmite en todas direcciones con la misma magnitud.
Principio de Pascal
Principio de Newton
Principio de Galileo
Principio hidráulico
Ley de Pascal: La…………ejercida en un punto de un líquido se transmite al resto de puntos con la misma intensidad.
Presión
Fuerzas
Aceleración
Velocidad
La hidráulica es:
La rama de la ingeniería en la que se usan fluidos para realizar un trabajo
La rama de la ingeniería en la que se usan gases para realizar un trabajo
La rama de la ingeniería en la que se usa electricidad para realizar un trabajo
Ninguna de las anteriores
El grafico representa a una bomba cuya denominación es:
Bomba de pistones compensados
Bomba de pistones axiales
Bomba tipo rotor
Bomba de pistones radiales
Bombas de engranajes
La siguiente imagen se refiere:
Válvula de aspiración
Bomba hidráulica de tornillo
Bomba hidráulica
Bomba hidráulica de paletas
Compensador de altura
¿Cuál de las bombas mencionadas pueden llegar a obtener un desplazamiento volumétrico (Dv) de hasta 800 cm3 a un numero de revoluciones de 3000 I/min aproximadamente?
Bomba de engranajes interiores
Bomba de tornillos
Bomba de pistones axiales de plato inclinado
Bomba de pistones radiales
Bombas de paletas
La siguiente simbología describe a:
Cilindro de doble efecto y doble vástago / cilindro de simple efecto con retorno por muelle.
Cilindro diferencial de doble vástago / Cilindro de simple efecto forzado
Cilindro de doble efecto / cilindro diferencial de simple efecto
Cilindro de doble efecto diferencial / Cilindro de simple efecto diferencial forzado con muelle
Cilindro de doble efecto / cilindro diferencial
Los tipos de filtros hidráulicos según su ubicación son de
Succión – presión – retorno
Succión – presión – vacío
Presión – retorno – caudal
Solo presión
Solo retorno
Las _____________ son empleadas para limitar o reducir la presión dentro del sistema, para descargar la bomba o para fijar la presión de entrada del aceite a un círculo determinado.
Válvulas distribuidoras
Válvulas reguladoras de presión
Válvulas reguladoras de caudal
Válvulas controladas por piloto
Válvulas electrohidráulicas
Es una de las principales magnitudes físicas de la hidrostática y se define como la fuerza que actúa en vertical sobre el área. Nos referimos a:
La presión
La fuerza
La superficie
La succión
El trabajo hidráulico
Los ________________ trabajan con fuerza en un solo sentido y los _________________son capaces de actuar con fuerza en ambos sentidos
Actuadores de doble acción – actuadores de acción simple
Actuadores de acción simple – actuadores de acción doble
Actuadores de ingreso – actuadores salida
Actuadores extendidos –actuadores retraídos
Actuadores cilíndricos – actuadores cónicos
Para incrementar el flujo de una bomba de desplazamiento volumétrico fijo, se debe:
Cambiar el tamaño de las mangueras
Aumentar la presión de la válvula de alivio
Aumentar la velocidad de rotación de la bomba (rpm)
Disminuir la presión de la válvula de alivio
Cambiar el flujo del agua
Es un término que se refiere a una serie de acoplamientos, bridas y conectores que se utilizan para conectar mangueras y tubos a los componentes hidráulicos
mangueras
tubos
conexiones
bridas
acoplamientos
Se usan en los casos en que se necesita flexibilidad, como cuando los componentes rozan unos con otrosque se utilizan para conectar mangueras y tubos a los componentes hidráulicos
mangueras
tubos
conexiones
bridas
acoplamientos
Se utilizan para conectar los componentes que no rozan unos con otros.
mangueras
tubos
conexiones
bridas
acoplamientos
Son los elementos que se utilizan para conectar las mangueras a los componentes o a las tuberías
mangueras
tubos
conexiones
bridas
acoplamientos
Se utilizan para conectar mangueras y tubos de gran diámetro a bloques, cuerpos de válvulas y otros componentes
mangueras
tubos
conexiones
bridas
acoplamientos
El valor de la presión indica la distribución de la fuerza en la
superficie
Falso
Verdadero
El caudal se identifica con el flujo volumétrico o volumen que pasa por un área determinada en una unidad de tiempo específica.
Falso
Verdadero

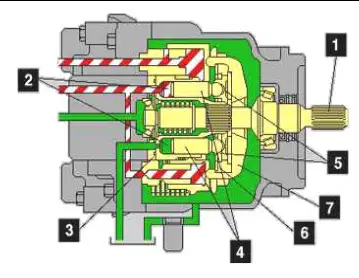

El numero 1 corresponde a...
Eje impulsor
Plato basculante
Placa de la lumbrera
Retenes
Tambor de cilindros
El numero 7 corresponde a...
Eje impulsor
Plato basculante
Placa de la lumbrera
Retenes
Tambor de cilindros
El numero 3 corresponde a...
Eje impulsor
Plato basculante
Placa de la lumbrera
Retenes
Tambor de cilindros
El numero 5 corresponde a...
Eje impulsor
Plato basculante
Placa de la lumbrera
Retenes
Tambor de cilindros
El numero 2 corresponde a...
Eje impulsor
Plato basculante
Placa de la lumbrera
Retenes
Tambor de cilindros
Son las partes del sistema hidráulico que se utilizan para transportar fluidos a todos los distintos componentes del circuito hidráulico.
Tubos
Mangueras
Tubos y mangueras
Cañerias
Las bombas de engranajes son de diseño simple, de recia construcción, las hacen útiles en una amplia gama de aplicaciones. y son de:
caudal positivo y fijo
caudal variable
caudal bidirecional
El objetivo principal de los sistemas hidráulicos es impulsar implementos tales como hojas topadoras y los cucharones. Esto normalmente se realiza con ................................., que son accionadores lineales que convierten la energía ........................ en energía mecánica
bombas - hidráulica
válvulas direccionales - hidráulica
cilindros - hidráulica
válvulas reguladoras de presión - hidraulica
Son accionadores que convierten la energía hidráulica en energía mecánica en forma de movimiento y fuerza giratoria. Se utilizan en las máquinas
Cilindros hidráulicos
Bombas hidráulicas
motores hidráulicos
los implementos hidráulicos
Proporcionan el medio principal para controlar la operación de los accionadores y otros componentes dirigiendo el caudal de aceite al circuito deseado
válvulas de alivio
válvulas de flujo
válvulas direccionales
válvulas de presión
